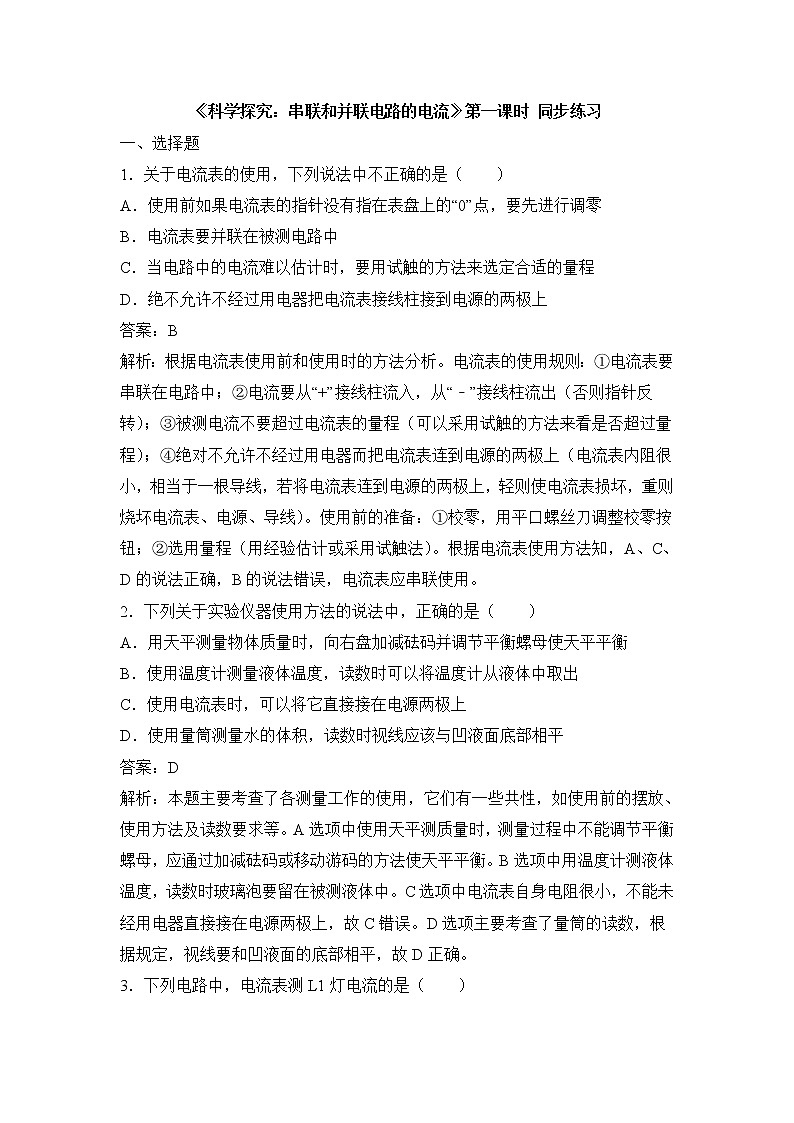

《科学探究：串联和并联电路的电流》第一课时 同步练习

一、选择题

1．关于电流表的使用，下列说法中不正确的是（    ）

A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零

B．电流表要并联在被测电路中

C．当电路中的电流难以估计时，要用试触的方法来选定合适的量程

D．绝不允许不经过用电器把电流表接线柱接到电源的两极上

答案：B

解析：根据电流表使用前和使用时的方法分析。电流表的使用规则：①电流表要串联在电路中；②电流要从“+”接线柱流入，从“﹣”接线柱流出（否则指针反转）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线，若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）。使用前的准备：①校零，用平口螺丝刀调整校零按钮；②选用量程（用经验估计或采用试触法）。根据电流表使用方法知，A、C、D的说法正确，B的说法错误，电流表应串联使用。

2．下列关于实验仪器使用方法的说法中，正确的是（    ）

A．用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡

B．使用温度计测量液体温度，读数时可以将温度计从液体中取出

C．使用电流表时，可以将它直接接在电源两极上

D．使用量筒测量水的体积，读数时视线应该与凹液面底部相平

答案：D

解析：本题主要考查了各测量工作的使用，它们有一些共性，如使用前的摆放、使用方法及读数要求等。A选项中使用天平测质量时，测量过程中不能调节平衡螺母，应通过加减砝码或移动游码的方法使天平平衡。B选项中用温度计测液体温度，读数时玻璃泡要留在被测液体中。C选项中电流表自身电阻很小，不能未经用电器直接接在电源两极上，故C错误。D选项主要考查了量筒的读数，根据规定，视线要和凹液面的底部相平，故D正确。

3．下列电路中，电流表测L1灯电流的是（    ）

答案：C

解析：本题考查了电流表的正确使用，电流表要和被测用电器串联。因为电流表需串联在电路中，所以排除A选项。电流表测并联的用电器之一的电流时，需串联在用电器所在的支路，所以根据题意电流表应在L1所在支路。所以选C。

4．如图所示，关于电流表中的读数，下列说法正确的是（    ）

A．连接靠右边两个接线柱时是0.3A

B．连接靠左边两个接线柱时是1.5A

C．连接靠右边两个接线柱时是1.5A

D．连接靠左边两个接线柱时是0.3A

答案：D

解析：由图可以知道，接线柱有：“-”“0.6”“3”，其中“-”为公共接线柱，使用电流表时肯定需要用到。“0.6”“3”为正接线柱，只需用到一个，表示该电流表有两个量程，分别是0～0.6A和0～3A。不可以同时选择“0.6”和“3”两个接线柱，故AC错误；当连接靠左边两个接线柱时，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，故B错误，D正确。

5．以下电路图中，电流表连接正确的是（    ）

答案：D

解析：电流表使用时需串联在电路中，接线时选择合适大小的量程，且遵循“+”进“-”出。掌握这些原则还要会识别实物电路，如AB选项电流表和灯是并联的，所以错误。C选项接线柱接反了。

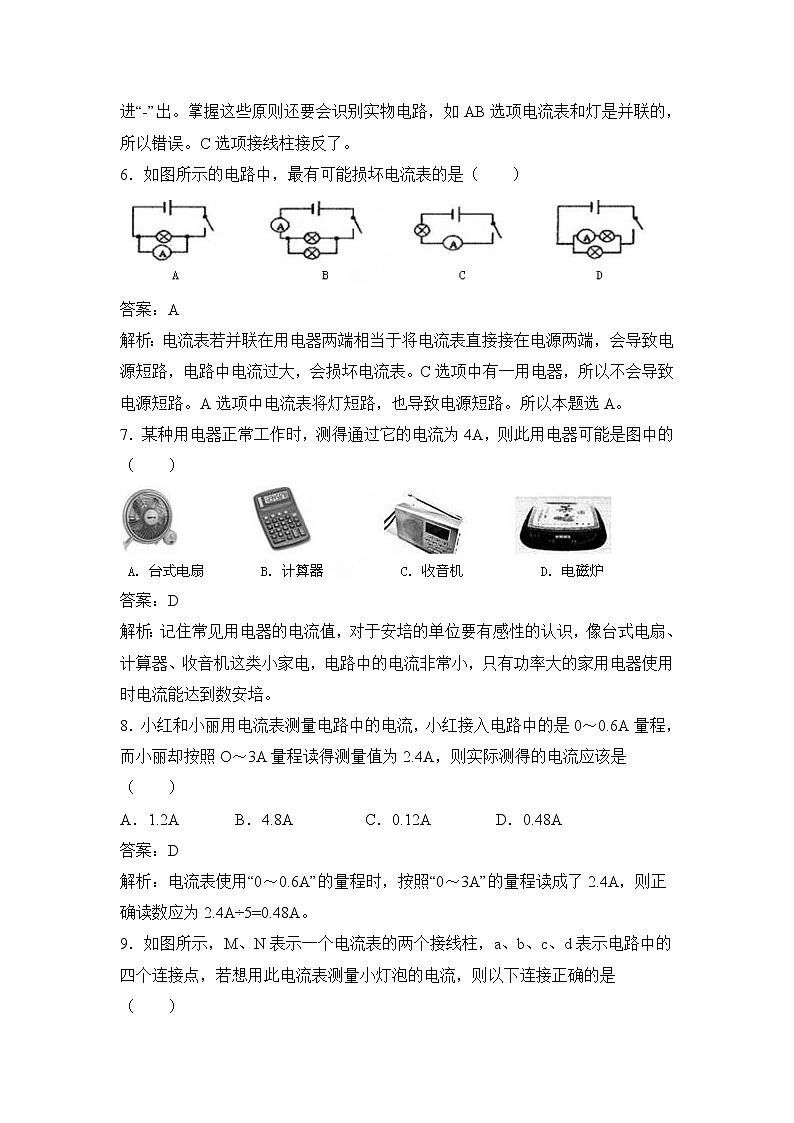

6．如图所示的电路中，最有可能损坏电流表的是（    ）

答案：A

解析：电流表若并联在用电器两端相当于将电流表直接接在电源两端，会导致电源短路，电路中电流过大，会损坏电流表。C选项中有一用电器，所以不会导致电源短路。A选项中电流表将灯短路，也导致电源短路。所以本题选A。

7．某种用电器正常工作时，测得通过它的电流为4A，则此用电器可能是图中的（    ）

答案：D

解析：记住常见用电器的电流值，对于安培的单位要有感性的认识，像台式电扇、计算器、收音机这类小家电，电路中的电流非常小，只有功率大的家用电器使用时电流能达到数安培。

8．小红和小丽用电流表测量电路中的电流，小红接入电路中的是0～0.6A量程，而小丽却按照O～3A量程读得测量值为2.4A，则实际测得的电流应该是（    ）

A．1.2A       B．4.8A         C．0.12A        D．0.48A

答案：D

解析：电流表使用“0～0.6A”的量程时，按照“0～3A”的量程读成了2.4A，则正确读数应为2.4A÷5=0.48A。

9．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（    ）

A．M接a，N接b      B．M接c，N接d

C．M接d，N接a      D．M接d，N接c

答案：D

解析：电流表与小灯泡串联连接，电流应从电流表的正接线柱流入，负接线柱流出，故M点接d，N点接c。

10．关于电流，下列说法中不正确的是（    ）

A．电流是表示电流快慢的物理量

B．电流是表示电流强弱的物理量

C．电流的国际单位是安培，符号是“A”

D．电流的符号是“I”，单位可以用毫安，也可以用微安

答案：A

解析：电流描述的是电流的强弱，并非电流的快慢。所以选A。

11.某同学用电流表测某一电路的电流时，发现表针向左边没有刻度的那边偏转，原因是（    ）

A．电流表坏了

B．电路接触不良

C．“+”“-”接线柱接错了

D．电路中的电流超过了电流表的测量范围

答案：C

解析：向左偏转意味着电流表指针出现反偏，所以不可能是断路造成的，排除AB。电流表超量程现象应该是指针偏转到最大刻度右侧去。所以选C。

二、填空题

12．2.5A=________mA，3.6×106mA=____________A。

答案：2.5×103  3.6×103

13．如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。

答案：0.9

解析：在指针偏转程度相同时，大量程读数是小量程读数的5倍。

14．电路中的电流可以用电流表来测量，在测量时它必须_______（填“串联”或“并联”）接入电路中。在待测电路中，让电流从电流表的_____接线柱流入。图中电流表的读数______A。

答案：串联  正  0.5

解析：电流表必须串联在电路中，且遵循“正进负出”的原则，读数时小量程读下排刻度。

15．如图甲是用电流表测量电流的实物连接图。

（1）电流表测量的是通过灯泡________电流（选填“L1”或“L2”）；

（2）如果电流表示数如图乙所示，则测出的电流是________A；

（3）如果要用电流表测干路电流，且只允许移动其中一根导线，应将导线________（选填“a”“b”或“c”）的右端接在电流表的________接线柱上（选填“正”或“负”）。

答案：（1）L1（2）0.36（3）b  负

解析：（1）由电路图可知，电流表与L1灯串联，测灯L1的电流。

（2）由图乙所示电流表可知，其量程是0～0.6A，分度值为0.02A，电流表示数为0.36A。

（3）如果要用电流表测干路电流，电流表应串联接在干路中，由电路图可知，只需将导线b的右端接在电流表的负接线柱上即可。

三、解答题

16．用如图所示的器材，按下面要求在方框内画出电路图，并用笔画线连接电路。要求：Ll和L2并联，用电流表测出L2中的电流（约1.2A），S为总开关。

答案：如图所示

解析：对于并联电路的连接，可以先设计出大致的电路图，然后对照的电路图先连一条电流路径，剩余的一条支路再准确地连接到对应地分支点。

17．（1）根据电路图，请用笔画线把图中的实物连成电路；

（2）如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根连线（删去一根线，重画一根线）实现这一要求。

答案：

解析：

（1）并联电路可以先连一条回路，再找分支点，把剩余一条路径连到对应的分支点。

（2）对于电流路径分析较难的，不妨考虑“逆向思维”，电流从电源正极出发回到电源负极，那分析路径也可假想电流从电源负极出发，回到电源正极，本题采用这种方法显得简单许多。要使电流表测量干路中的电流，只要把L1与电流表相连的导线改接到电流表的正接线柱即可。
