广西南宁第三中学2022－2023学年九年级上学期期末水平测试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．下列物理量中，以“焦耳”作为单位的是（　　）

A．电能 B．电压 C．电阻 D．电功率

2．下列四张图中利用热传递来改变物体内能的是　　

A．钻木取火

B．煤炉烧水

C．压缩空气升温

D．搓手取暖

3．下列数据与事实相接近的是（　　）

A．我国家庭电路电压为220V

B．一节干电池的电压为2V

C．手电筒中的电流约2A

D．家用节能灯的电功率约200W

4．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是（　　）

A．灯L1和灯L2并联 B．灯L1和灯L2串联

C．通过灯L1和灯L2的电流一定相等 D．灯L1和灯L2两端的电压不一定相等

5．下列说法正确的是（　　）

A．电压表应与被测用电器串联

B．绝缘体不容易导电是因为绝缘体中没有电荷

C．气体很容易被压缩说明分子间存在间隙

D．流过导体的电流越大，导体的电阻越小

6．如图所示的滑动变阻器的四种接法中，滑片向左移动能使电阻减小的是（　　）

A． B．

C． D．

7．将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，电流通过它们产生的热量最多的是（　　）

A．电冰箱 B．电脑 C．电热毯 D．一样多

8．下列说法中正确的是（　　）

A．冰熔化成水，由于温度不变，所以它的内能不变

B．刚出炉的重庆小面烫嘴是因为小面含有的热量多

C．沿海地区昼夜温差小，主要原因是水的比热容较小

D．物体的温度升高，内能增大

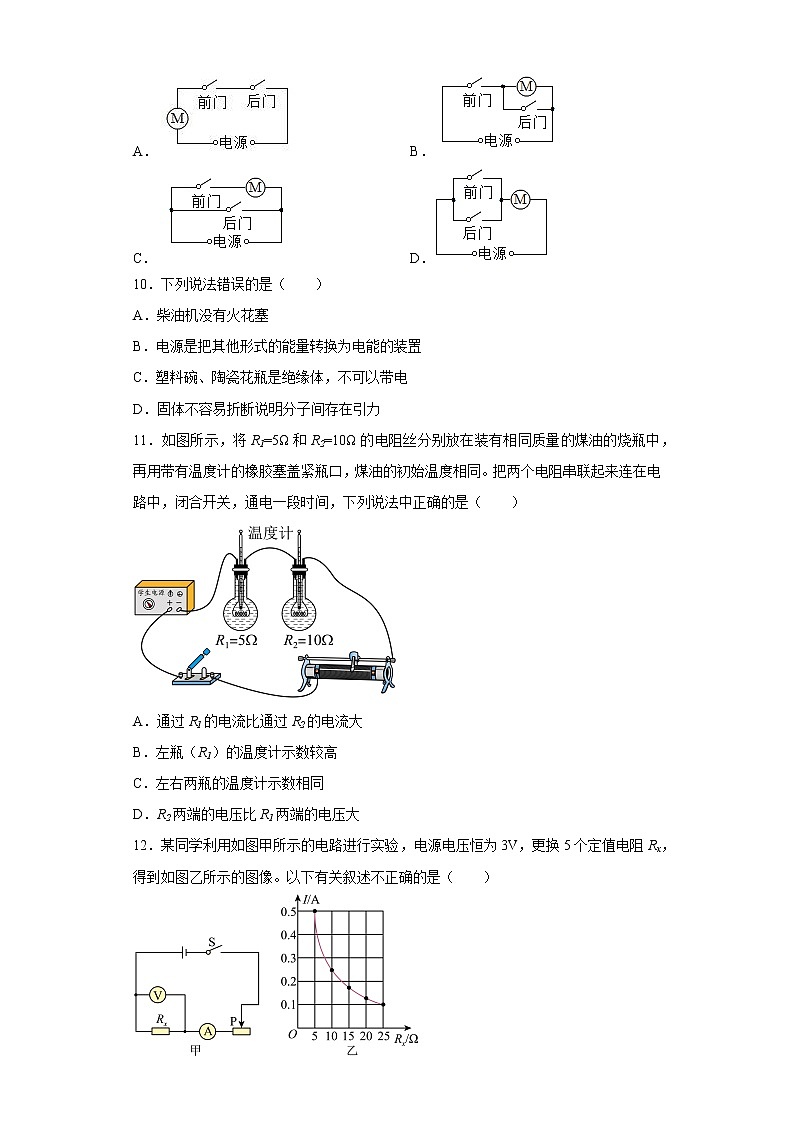

9．公交车的设计要充分考虑人的安全。电动公共汽车的动力来源于电动机，新型公交车前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是（　　）

A． B．

C． D．

10．下列说法错误的是（　　）

A．柴油机没有火花塞

B．电源是把其他形式的能量转换为电能的装置

C．塑料碗、陶瓷花瓶是绝缘体，不可以带电

D．固体不容易折断说明分子间存在引力

11．如图所示，将R1=5Ω和R2=10Ω的电阻丝分别放在装有相同质量的煤油的烧瓶中，再用带有温度计的橡胶塞盖紧瓶口，煤油的初始温度相同。把两个电阻串联起来连在电路中，闭合开关，通电一段时间，下列说法中正确的是（　　）

A．通过R1的电流比通过R2的电流大

B．左瓶（R1）的温度计示数较高

C．左右两瓶的温度计示数相同

D．R2两端的电压比R1两端的电压大

12．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述不正确的是（　　）

A．该同学研究的是电流和电压的关系

B．实验中电压表的示数保持2.5V不变

C．将Rx从10Ω换成15Ω后，应将滑片P向右移

D．实验得出的结论是：电压一定时，电流与电阻成反比

13．在抗击新冠肺炎期间，医务人员进人病房前必须要穿戴好防护服、口罩、护目镜等。为了减少医务人员与病人接触，小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（　　）

A． B． C． D．

14．如图所示的电路中，电源电压保持不变，只闭合开关S1，电流表、电压表的示数分别为I1、U1，同时闭合开关S1、S2、S3，电流表的示数分别为I2、U2，则正确的是（　　）

A．I1＞I2 U1＞U2

B．I1＜I2     U1＜U2

C．I1＜I2     U1＞U2

D．I1＞I2     U1＜U2

15．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片P在某一端点时，两表的示数分别为0.2A和3V；移动滑片P到某位置的过程中，两表的示数分别变化了0.3A和1.5V。下列说法正确的是（　　）

A．电源电压为4.5V

B．R2的最大阻值为20Ω

C．电路消耗的总功率最小时，R1与R2接入电路的阻值之比为3∶1

D．电流表示数为0.4A时，R1与R2消耗的功率之比为1∶1

二、多选题

16．用如图所示实验装置探究“导体电阻大小与横截面积的关系”，a、b为长度一样，粗细不同的镍铬合金丝，关于此实验，下列说法正确的是（　　）

A．小灯泡越亮，表示接入的合金丝电阻越大

B．此实验通过灯泡亮度反映电阻大小属于控制变量法

C．为了准确比较两条合金的电阻，可在电路中串联一个电流表

D．利用此装置不能探究导体电阻大小和导体长度的关系

三、填空题

17．槐树开花季节，可以闻到阵阵花香，这属于______现象，这个现象说明了______；地磁的北极在地理的______极附近（选填“北”或“南”）。

18．如图是在山东省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是_______（选填“导体”或“绝缘体”），电荷通过人体传到头发上，由于头发_______而使头发竖起来．

19．如图是小华家电能表，由图中数据可知，小华家能同时使用的用电器总功率不得超过______W。小华妈妈买了某电暖设备，其铭牌上标示为“220 V　605 W”，若将他家里其他所有用电器均关闭，只留该用电器工作时，该电能表转盘在6 min 内转了100转，则实际功率为______W。

20．电热器是利用电流的______来工作的．某发热元件的阻值为，通过的电流为1A，通电1min产生的热量是______J。

21．完全燃烧20g热值为2.1×107J/kg的某种燃料，可以放出的______J的热量，这些热量可以使质量10kg，温度25℃的水，温度升高______ ℃；四冲程汽油机，把机械能转化成内能的是______冲程。[水的比热容c水＝4.2×103J/（kg•℃）]

22．如图所示是一款挂烫机的工作电路图，正常工作电压为220V电热丝的电阻。只闭合开关S1时，挂烫机处于______挡（选填“高温”或“低温”），电路消耗的功率P1＝______W。同时闭合开关S1、S2时，电路消耗的功率为P2，则＝______。

四、作图题

23．如图所示，请在图中括号内分别标出螺线管的N、S极和电源的＋、－极。

24．如图所示为小丽家卧室的实物电路图。请你用笔画线代替导线，把带有开关的电灯、插座分别正确地接入电路中。

五、简答题

25．科普频道播出了这样一个有趣的实验：如图，若把粗细不均匀的铅笔芯（主要成分是石墨）放在一节9V电池的正负极上，火柴头接触到铅笔芯越细的地方，火柴越容易被点燃。请分析产生这个现象的原因。

六、实验题

26．如图小明用两节新的干电池、规格为“10Ω  1A”的滑动变阻器、开关等如图甲所示的器材进行“探究电流与电阻的关系”实验：

（1）连接电路时开关应______；

（2）请将图甲连接完整，要求滑动变阻器滑片向右移动时电阻变大______；

（3）闭合开关后，小明发现，无论怎样调节滑动变阻器的滑片，电压表始终没有示数，电流表有示数，原因可能是定值电阻______（选填“断路”或“短路”）；

（4）排除故障后，先将5 Ω定值电阻接入电路，闭合开关，调节滑动变阻器的滑片，使电流表的示数如图乙所示，为______A，接着他又取下5 Ω的定值电阻，换成10 Ω 的定值电阻，闭合开关，应向______（选填“A”或“B”）端移动滑片，接着他又将定值电阻换成20Ω、25Ω的进行实验，实验数据记录在表格中。老师指出其中一组数据是拼凑的，你认为是第______组（选填实验序号）。

（5）通过实验数据总结得到，电阻两端的电压一定时，电流与电阻变化图象是(      )

A．B．C．D．

27．如图，在探究“比较不同物质吸热能力”的实验中：

（1）在两个完全相同的烧杯中分别装入______（选填“质量”或“体积”）、初温都相同的水和煤油，要完成该实验，除图甲、乙所示器材外，还需要的一个测量工具是______；

（2）在达成一致后，他们迅速完成了实验，实验中使用的方法有转换法和______法；

（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图像如图14丙所示，如果“暖手宝”中装的储热液体要从两者当中选择，则应选______（选填“水”或“煤油”），由图像可得煤油的比热容为______J/（kg·℃）。

28．小红利用如图甲图测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0V，小灯泡的额定电压为2.5V。

（1）本实验的原理是______；

（2）在连接电路的过程中，开关断开，并将滑动变阻器的滑片调到______处；

（3）闭合开关后，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是小灯泡______。（选填“断路”或“短路”）；

（4）排除故障后，缓慢移动滑动变阻器的滑片P，当电压表的示数如图乙所示时，其读数为______V；通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图像，如图丙所示，由丙图可知，小灯泡正常发光时的电阻为______Ω。

（5）观察图丙，在该图像中发现电流与电压不成正比，这是因为______。

（6）小明想测小灯泡的额定功率，但是没有电压表，于是他设计了如图丁所示电路，其中，定值电阻的阻值为R0。以下是他是实验步骤，请补充完整：

①先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；

②再保持变阻器滑片的位置不变，只断开开关______、闭合其他开关，读出电流表示数为I；

③灯泡额定功率的表达式为P额＝______（用R0、U额、I的代数式表示）。

七、计算题

29．某中学为学生供应开水，将200 kg的水从25℃加热到100℃。水的比热容是4.2×10 3J/（kg·℃）。求：

（1）锅炉内的水吸收的热量；

（2）若用于烧水的无烟煤完全燃烧放出的热量是2.1×l08J，求此锅炉的效率。

30．如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标有“30Ω 2A”的字样，闭合开关S后，当电流表的示数为1A时，电压表（量程0~15V）的示数为10V，求：

（1）电阻R1的阻值；

（2）移动滑片使电路达到的最小电流；

（3）根据题干条件，为使电路正常工作，滑动变阻器R2连入电路的阻值范围。

31．如图甲所示，电源电压保持不变，R1、R2为定值电阻，R3为滑动变阻器。调节R3的滑片P从一端到另一端，电压表V1、V2的示数随电流表A示数变化的图象如图乙。求：

（1）R2的阻值；

（2）滑片P在b端时，R3的电功率；

（3）R1的阻值；

（4）电路消耗总功率的最大值。

参考答案：

1．A

2．B

3．A

4．A

5．C

6．A

7．C

8．D

9．A

10．C

11．D

12．A

13．A

14．B

15．D

16．C

17．     扩散     见解析     南

18．     导体     带同种电荷互相排斥

19．     2200     500

20．     热效应

21．     4.2×105     10     压缩

22．     低温     484

23．

24．

25．铅笔芯越细的地方电阻越大，产生的热量越多，温度就越高，火柴就越容易被点燃。

26．     断开     见解析     短路     0.4     B     4     B

27．     质量     秒表     控制变量法     水     2.1×103

28．          最大阻值     断路     1.8     12.5     见解析     S1

29．（1）；（2）30%

30．（1）10Ω；（2）0.45A；（3）

31．（1）1Ω；（2）7W；（3）0.4Ω；（4）50.4W
