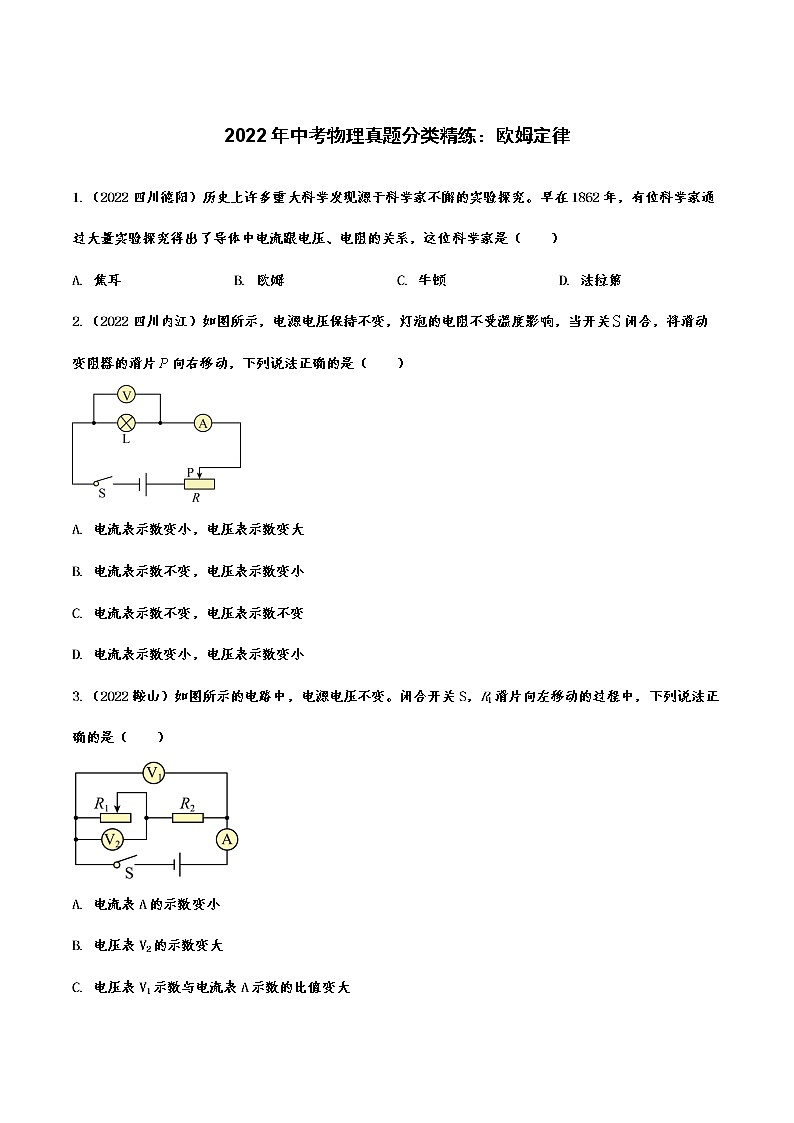

2022年中考物理真题分类精练：欧姆定律

这是一份2022年中考物理真题分类精练：欧姆定律，共35页。

2022年中考物理真题分类精练：欧姆定律
1.（2022四川德阳）历史上许多重大科学发现源于科学家不懈的实验探究。早在1862年，有位科学家通过大量实验探究得出了导体中电流跟电压、电阻的关系，这位科学家是（　　）
A. 焦耳 B. 欧姆 C. 牛顿 D. 法拉第
2.（2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关闭合，将滑动变阻器的滑片向右移动，下列说法正确的是（　　）

A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
3.（2022鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（　　）

A. 电流表A的示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大

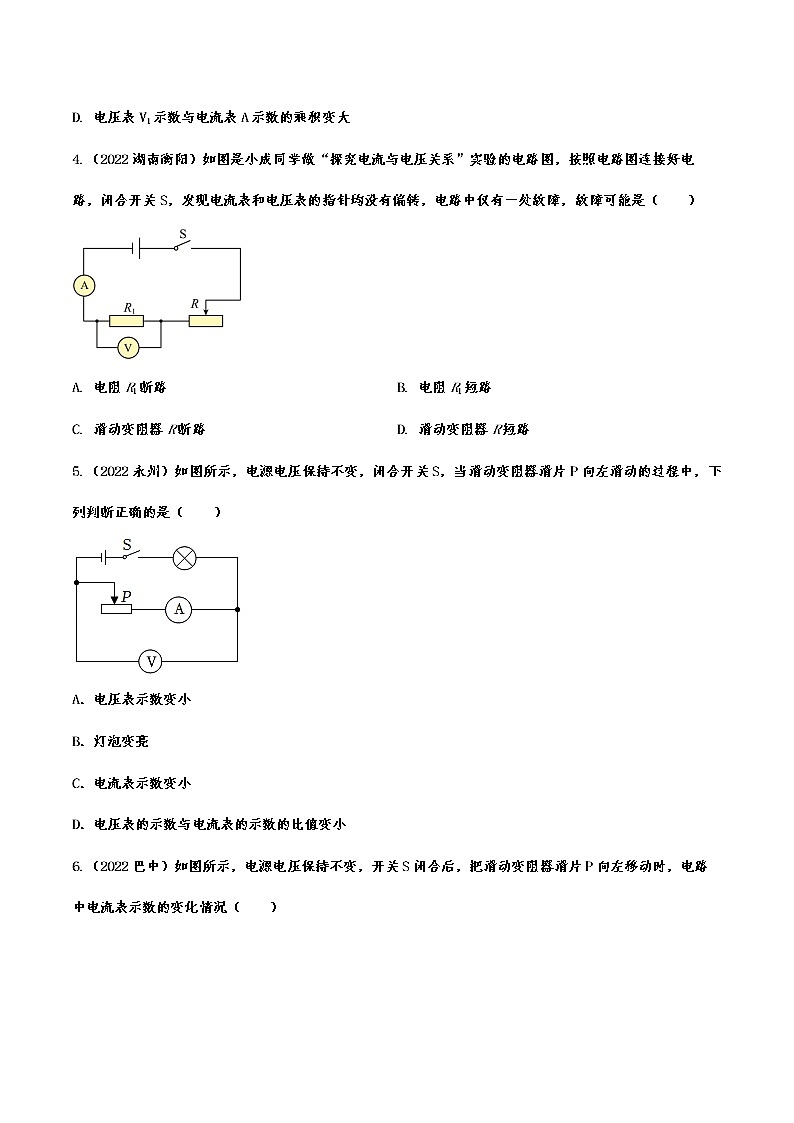

4.（2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（　　）

A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
5.（2022永州）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）

A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小

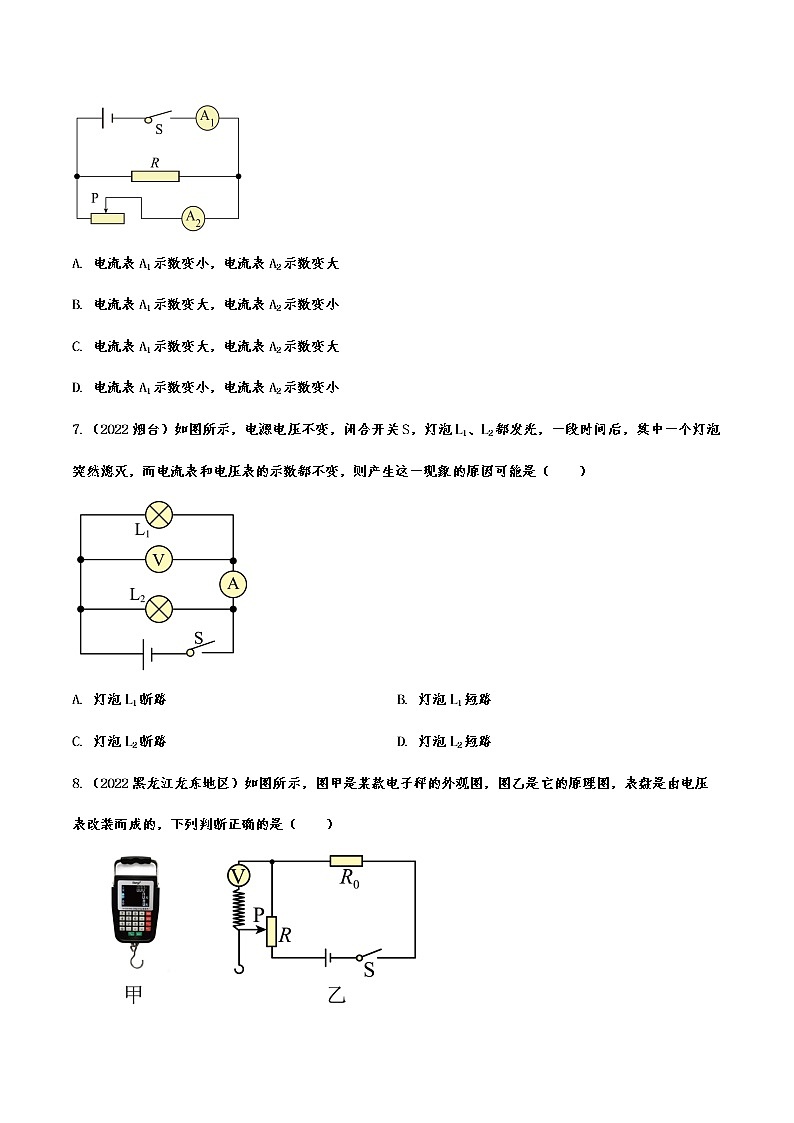

6.（2022巴中）如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（　　）

A. 电流表A1示数变小，电流表A2示数变大
B. 电流表A1示数变大，电流表A2示数变小
C. 电流表A1示数变大，电流表A2示数变大
D. 电流表A1示数变小，电流表A2示数变小
7.（2022烟台）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（　　）

A. 灯泡L1断路 B. 灯泡L1短路
C. 灯泡L2断路 D. 灯泡L2短路
8.（2022黑龙江龙东地区）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　　）

A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
9.（2022湖南常德）图甲是热敏电阻RT和定值电阻R的U﹣I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压，丙图中，则下关系式中正确的是（　　）

A. m＝ B. m＞ C. m＜ D. m＝n
10.（2022安徽）如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。

11.（2022吉林）图是某款压力秤的内部电路图。电源电压，；R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为时，电压表的示数为______V。
F/N
20
40
60
80
100
R/Ω
12
10
8
6
4

12.（2022北部湾）图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为，通过的电流为，此时与______联。更换两表种类，闭合开关，两表均有示数，此时两表均为______表，通过的电流为，则______。

13.（2022广元）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为___________A；当电表a、b为电压表，c为电流表，电表b的示数为___________V。

14.（2022四川内江）如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。

15.（2022湖南常德）在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。图甲是其原理图，电源电压恒定为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示，R0是报警器，其阻值恒定为50Ω。当气体中酒精浓度为0时，电路中的电流是______A；在对某司机的检测中，电压表的示数为1.5V，请根据计算和法律规定，判定该司机是______（选填“非酒驾”、“酒驾”、“醉驾”）。

我国法律规定，当每100mL气体中酒精浓度M：
非酒驾：
M＜20mg
酒驾：
20mg≤M＜80mg
醉驾：
M≥80mg
16. 在“测量电阻的阻值”实验中：

（1）请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大______；
（2）连接完电路后，闭合开关，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数。出现这个问题的原因是什么______；
（3）解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据。当电压表示数为2V时，电流表示数如图乙所示为______A，则电阻R的阻值为______Ω；
（4）把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。图丙是根据两次实验数据绘制的I−U图像，其中表示小灯泡电阻的图像是______（选填“a”或“b”），判断的依据是______。
17.（2022辽宁本溪铁岭辽阳）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。

①检查电路后发现有一根导线连接错误，若此时闭合开关，______（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为______A，连入电路的定值电阻阻值为______Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数______（填“大于”“小于”或“等于”）4V，应向______侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成______比。
18.（2022张家界）探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：

（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：___________；
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是 ___________，其数值为___________；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；
A．调高电源电压
B．更换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻
D．将电压表改接到滑动变阻器两端
（6）如图图像中能大致反应本实验中各物理量之间关系的是___________。
A．电流表示数I与R阻值的关系 B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值RP与R阻值的关系 D．电阻的功率PR与R阻值的关系
19.（2022四川达州）现有下列实验器材：学生电源、定值电阻三个（5Ω、10Ω、15Ω）、小灯泡RL（额定电压为2.5V）、滑动变阻器“50Ω 1A”、电流表、电压表、开关和导线若干。

（1）小聪利用部分实验器材探究电流跟电压的关系：
①请用笔画线代替导线，将图甲所示的实物连接完整（要求：滑片向右移动时电压表示数减小）。_________
②在探究过程中多次移动滑动变阻器滑片，读出电压表和电流表示数并记录如下：
A．其中第6次实验电流表示数如图乙所示，请将读数填入表中。
实验次数
1
2
3
4
5
6
U/V
0.5
1
1.5
2
2.5
3
I/A
0.05
0.1
0.15
0.2
0.24
_______
B．分析数据可以得出的初步结论是：___________。
C．该实验所用的探究方法是___________。
③换用另外两个定值电阻重复上面的实验步骤，分析数据得出结论。
（2）小聪同学把定值电阻换成小灯泡RL，接着进行“研究小灯泡的电阻”实验。在实验过程中，多次移动滑片，读出电压表和电流表示数并记录，然后描绘出小灯泡的I-U关系图像（图丙）。请分析论证：
①需要测量多组数据的目的是___________（选填“A”或“B”）。
A．求小灯泡阻值的平均值，减小误差
B．找出小灯泡阻值的变化规律
②小灯泡的灯丝由暗变亮的过程，即灯丝的温度逐渐升高的过程。由实验数据结合实验现象得出结论：导体的电阻与___________有关；与其他同学评估交流发现，小灯泡的亮度是由小灯泡的___________（选填“额定功率”或“实际功率”）决定的。
20.（2022江苏苏州）小华用电源（3V）、电流表（0~0.6A 0~3A）、刻度尺、鳄鱼夹等器材，探究粗细均匀电阻丝的电阻与长度的关系，实验电路如图甲所示，测得数据如下表：

序号
长度L/cm
电流I/A
1
30.0
0.20
2
20.0
0.30
3
10.0
0.60
（1）根据实验数据，可求得1cm该电阻丝的电阻为___________Ω；
（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻RX的阻值（约10Ω）

①按图甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A；
②保持M位置不变，把RX接入电路，如图乙所示。闭合开关，此时电流表的示数为0.20A。请在虚线框内画出图乙的电路图___________，并求出此时RX的电阻为___________Ω；
③小明实验时电源的实际电压比3V略低，则他测算出的电阻值___________（偏大/偏小/不变）；
④为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。其做法是：
i、连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；
ii、把Rx接入电路，闭合开关，移动M使电流表示数为___________A，记下M的位置B；
iii、用刻度尺量出AB间距离为Lcm，则RX=___________。
21.（2022云南）小明用“伏安法”测量未知电阻R的阻值。

（1）根据图甲的电路图，用笔画线代替导线，将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程；（ ）
（2）闭合开关前要将滑动变阻器的滑片调到___________端；
（3）电压表的示数为1.5V时，电流表的示数如图丙所示为___________A，可算出电阻R的阻值为___________Ω；
（4）他接着移动滑动变阻器的滑片测出多组电压和电流的值，算出对应的电阻值及电阻的平均值，计算电阻的平均值的目的是___________；
（5）测出电阻R的阻值后，小明还对标有2.5V的小灯泡的电阻进行了测量，他测量了多组数据，如下表所示
次数
1
2
3
4
5
电压U/V
2.5
2.1
1.7
0.9
0.1
电流I/A
0.28
0.26
0.24
0.19
0.05
电阻R/Ω
8.93
8.08
7.08
4.74
2.00
小灯泡亮度
亮度越来越暗
小明发现5次测量的电阻值相差较大，和其他小组交流发现都存在类似情况，且小灯泡的电阻随电压减小而减小，亮度也变暗。同学们认为这种情况不是误差造成的，而是小灯泡电阻受__________影响；亮度越来越暗，是小灯泡两端电压越来越小，实际功率变_________的缘故。
22.(2022宿迁)某物理实验小组正在使用“伏安法”测量未知电阻阻值，实验电路如图甲所示（电源电压3V）。

（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉______；团合开关S前，应将滑动变阻器滑片P移到最______端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是______。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为______A，则未知电阻______Ω。接下来测量多组实验数据算出平均值，这是为了减小测量带来的______。
（4）利用图甲实验器材还能完成下列探究实验______（选填“A”或“B”）。
A．探究电流与电压的关系 B．探究电流与电阻的关系。
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为，请你把以下测量步骤补充完整。
①闭合开关S，滑片p移到a端时，读出电压表示数为；
②闭合开关S，______，读出电压表示数为；
③待测电阻______（用已知和测量出的物理量符号表示）。
23.（2022温州）某小组同学在进行“伏安法”测电阻实验时，连接了如图甲所示的电路，闭合开关，移动滑动变阻器滑片，多次测量并记录实验数据。小组同学将第一次实验测得的数据绘制成图乙中的a、b、c，发现电压表未调零。将电压表调零后，重做实验，第二次测量数据如图乙中的A、B、C。

（1）图丙是该小组在一次测量中的电流表指针位置，其示数为___________安。
（2）分析图乙中的第二次测量数据，待测电阻的阻值是___________欧。（结果保留一位小数）
（3）小组同学讨论发现，利用第一次的测量数据，能求出第一次实验中电压表接入电路前指针所指的刻度值，也能求出被测电阻的阻值。分析图乙，写出第一次实验电压表接入电路前指针所指的刻度值，并说明理由。___________
24.（2022梧州）小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50Ω 1A”。

（1）连接电路时，开关应 ___________。
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，原因是 ___________；经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；（ ）
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数据，其中第2组实验的电流表示数如图乙所示为 ___________A；测得的其他四组数据如表所示，小玲检查后发现有一组数据存在错误，导致出错的原因是 ___________。
实验组次
1
2
3
4
5
电阻R/Ω
5
10
15
25
30
电流I/A
0.6

1
0.12
0.1
（4）小玲根据正确的实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ___________；
（5）以上实验控制AB间的电压为 ___________V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算AB间允许接入电阻R的阻值范围是 ___________。
25.（2022海南）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；



26.（2022铜仁）你知道串联、并联电路的特点吗？请观察如图所示的电路，已知电源电压恒定，电阻R1=10Ω ，R3=30Ω。当开关S1、S2断开，S闭合，电流表的示数为0.3A；当开关S、S1、S2均闭合，电流表的示数变化数值为0.2A。求：
（1）电源电压；
（2）设电路中有两个电阻被烧坏，只有一个电阻处于工作状态，且电流表示数不为零，请你分析并计算电路中电流的大小。


2022年中考物理真题分类精练：欧姆定律参考答案
1.（2022四川德阳）历史上许多重大科学发现源于科学家不懈的实验探究。早在1862年，有位科学家通过大量实验探究得出了导体中电流跟电压、电阻的关系，这位科学家是（　　）
A. 焦耳 B. 欧姆 C. 牛顿 D. 法拉第
【答案】B
2.（2022四川内江）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关闭合，将滑动变阻器的滑片向右移动，下列说法正确的是（　　）

A. 电流表示数变小，电压表示数变大
B. 电流表示数不变，电压表示数变小
C. 电流表示数不变，电压表示数不变
D. 电流表示数变小，电压表示数变小
【答案】D
3.（2022鞍山）如图所示的电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（　　）

A. 电流表A的示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
【答案】D
4.（2022湖南衡阳）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（　　）

A. 电阻R1断路 B. 电阻R1短路
C. 滑动变阻器R断路 D. 滑动变阻器R短路
【答案】C
5.（2022永州）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是（　　）

A．电压表示数变小
B．灯泡变亮
C．电流表示数变小
D．电压表的示数与电流表的示数的比值变小
【答案】C。
6.（2022巴中）如图所示，电源电压保持不变，开关S闭合后，把滑动变阻器滑片P向左移动时，电路中电流表示数的变化情况（　　）

A. 电流表A1示数变小，电流表A2示数变大
B. 电流表A1示数变大，电流表A2示数变小
C. 电流表A1示数变大，电流表A2示数变大
D. 电流表A1示数变小，电流表A2示数变小
【答案】C
7.（2022烟台）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（　　）

A. 灯泡L1断路 B. 灯泡L1短路
C. 灯泡L2断路 D. 灯泡L2短路
【答案】C
8.（2022黑龙江龙东地区）如图所示，图甲是某款电子秤的外观图，图乙是它的原理图，表盘是由电压表改装而成的，下列判断正确的是（　　）

A. 物体质量越大，电子秤示数越大，电路中电流不变
B. 物体质量越大，电子秤示数越小，电路中电流不变
C. 物体质量越大，电子秤示数越大，电路中电流越大
D. 物体质量越大，电子秤示数越小，电路中电流越大
【答案】A
9.（2022湖南常德）图甲是热敏电阻RT和定值电阻R的U﹣I关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压，丙图中，则下关系式中正确的是（　　）

A. m＝ B. m＞ C. m＜ D. m＝n
【答案】B
10.（2022安徽）如图所示，电源电压保持不变，电阻R1=15Ω，闭合开关S，电流表A1的示数为0.8A， 电流表A的示数为1.2A，则电阻 R2=______Ω。


【答案】30
11.（2022吉林）图是某款压力秤的内部电路图。电源电压，；R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当压力为时，电压表的示数为______V。
F/N
20
40
60
80
100
R/Ω
12
10
8
6
4

【答案】 ①. 变大 ②. 2
12.（2022北部湾）图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为，通过的电流为，此时与______联。更换两表种类，闭合开关，两表均有示数，此时两表均为______表，通过的电流为，则______。

【答案】 ①. 并 ②. 电压 ③. 3∶1
13.（2022广元）如图所示电路中，a、b、c分别是三只电表（电压表或电流表），R1=10Ω，R2=20Ω，电源电压恒为6V，闭合开关S。当电表a、b为电流表，c为电压表时，电表a的示数为___________A；当电表a、b为电压表，c为电流表，电表b的示数为___________V。

【答案】 ①. 0.3 ②. 4
14.（2022四川内江）如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则______ （“AB”或“BC”）段是电压表示V2数变化的图像，电源电压为______ V。

【答案】 ①. BC ②. 12
15.（2022湖南常德）在创建全国交通模范城市过程中，便携式酒精测试仪是交警查酒（醉）驾的利器。图甲是其原理图，电源电压恒定为3V，Rp是酒精气体传感器，其阻值随酒精气体浓度变化的规律如图乙所示，R0是报警器，其阻值恒定为50Ω。当气体中酒精浓度为0时，电路中的电流是______A；在对某司机的检测中，电压表的示数为1.5V，请根据计算和法律规定，判定该司机是______（选填“非酒驾”、“酒驾”、“醉驾”）。

我国法律规定，当每100mL气体中酒精浓度M：
非酒驾：
M＜20mg
酒驾：
20mg≤M＜80mg
醉驾：
M≥80mg
【答案】 ①. 0.012 ②. 酒驾
16. 在“测量电阻的阻值”实验中：

（1）请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大______；
（2）连接完电路后，闭合开关，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变两只电表的示数。出现这个问题的原因是什么______；
（3）解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据。当电压表示数为2V时，电流表示数如图乙所示为______A，则电阻R的阻值为______Ω；
（4）把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。图丙是根据两次实验数据绘制的I−U图像，其中表示小灯泡电阻的图像是______（选填“a”或“b”），判断的依据是______。
【答案】 ①. ②. 将变阻器的下面两个接线柱同时连入了电路中 ③. 0.2A ④. 10Ω ⑤. a ⑥. 小灯泡的电阻受温度的影响
17.（2022辽宁本溪铁岭辽阳）小明用如图甲所示实验装置探究电流与电阻的关系，所选择的器材有：电压为6V的电源、规格为“20Ω 1A”的滑动变阻器、三个定值电阻（阻值分别为10Ω、15Ω、20Ω）、电压表、电流表各一个、开关、导线若干。

①检查电路后发现有一根导线连接错误，若此时闭合开关，______（填“电压表”或“电流表”）无示数，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
②排除故障后，闭合开关，调节滑动变阻器滑片直到电压表示数为4V时，电流表示数如图乙所示为______A，连入电路的定值电阻阻值为______Ω；
③保持滑动变阻器滑片位置不动，断开开关，将定值电阻更换为15Ω，再次闭合开关，电压表示数______（填“大于”“小于”或“等于”）4V，应向______侧调节滑动变阻器滑片，直到电压表示数为4V，读出对应电流值；
④再次更换定值电阻，重复上述实验。根据实验数据绘制了如图丙所示的图象，分析图象得出结论：电压一定时，电流与电阻成______比。
【答案】 ①. 电流表 ②. 或
③. 0.2 ④. 20 ⑤. 小于 ⑥. 右 ⑦. 反
18.（2022张家界）探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图：

（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________
（2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：___________；
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是 ___________，其数值为___________；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；
A．调高电源电压
B．更换一个最大阻值为30Ω的滑动变阻器
C．再串联一个10Ω的电阻
D．将电压表改接到滑动变阻器两端
（6）如图图像中能大致反应本实验中各物理量之间关系的是___________。
A．电流表示数I与R阻值的关系 B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值RP与R阻值的关系 D．电阻的功率PR与R阻值的关系
【答案】 ①. ②. 定值电阻断路 ③. 右 ④. 电阻两端的电压 ⑤. 3V ⑥. BC ⑦. C
19.（2022四川达州）现有下列实验器材：学生电源、定值电阻三个（5Ω、10Ω、15Ω）、小灯泡RL（额定电压为2.5V）、滑动变阻器“50Ω 1A”、电流表、电压表、开关和导线若干。

（1）小聪利用部分实验器材探究电流跟电压的关系：
①请用笔画线代替导线，将图甲所示的实物连接完整（要求：滑片向右移动时电压表示数减小）。_________
②在探究过程中多次移动滑动变阻器滑片，读出电压表和电流表示数并记录如下：
A．其中第6次实验电流表示数如图乙所示，请将读数填入表中。
实验次数
1
2
3
4
5
6
U/V
0.5
1
1.5
2
2.5
3
I/A
0.05
0.1
0.15
0.2
0.24
_______
B．分析数据可以得出的初步结论是：___________。
C．该实验所用的探究方法是___________。
③换用另外两个定值电阻重复上面的实验步骤，分析数据得出结论。
（2）小聪同学把定值电阻换成小灯泡RL，接着进行“研究小灯泡的电阻”实验。在实验过程中，多次移动滑片，读出电压表和电流表示数并记录，然后描绘出小灯泡的I-U关系图像（图丙）。请分析论证：
①需要测量多组数据的目的是___________（选填“A”或“B”）。
A．求小灯泡阻值的平均值，减小误差
B．找出小灯泡阻值的变化规律
②小灯泡的灯丝由暗变亮的过程，即灯丝的温度逐渐升高的过程。由实验数据结合实验现象得出结论：导体的电阻与___________有关；与其他同学评估交流发现，小灯泡的亮度是由小灯泡的___________（选填“额定功率”或“实际功率”）决定的。
【答案】 ①. ②. 0.3 ③. 在电阻一定时，通过导体的电流与导体两端的电压成正比
④. 控制变量法 ⑤. B ⑥. 温度 ⑦. 实际功率
20.（2022江苏苏州）小华用电源（3V）、电流表（0~0.6A 0~3A）、刻度尺、鳄鱼夹等器材，探究粗细均匀电阻丝的电阻与长度的关系，实验电路如图甲所示，测得数据如下表：

序号
长度L/cm
电流I/A
1
30.0
0.20
2
20.0
0.30
3
10.0
0.60
（1）根据实验数据，可求得1cm该电阻丝的电阻为___________Ω；
（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻RX的阻值（约10Ω）

①按图甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A；
②保持M位置不变，把RX接入电路，如图乙所示。闭合开关，此时电流表的示数为0.20A。请在虚线框内画出图乙的电路图___________，并求出此时RX的电阻为___________Ω；
③小明实验时电源的实际电压比3V略低，则他测算出的电阻值___________（偏大/偏小/不变）；
④为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。其做法是：
i、连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；
ii、把Rx接入电路，闭合开关，移动M使电流表示数为___________A，记下M的位置B；
iii、用刻度尺量出AB间距离为Lcm，则RX=___________。
【答案】 ①. 0.5 ②. ③. 9 ④. 偏大 ⑤. 0.20 ⑥. 0.5L
21.（2022云南）小明用“伏安法”测量未知电阻R的阻值。

（1）根据图甲的电路图，用笔画线代替导线，将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程；（ ）
（2）闭合开关前要将滑动变阻器的滑片调到___________端；
（3）电压表的示数为1.5V时，电流表的示数如图丙所示为___________A，可算出电阻R的阻值为___________Ω；
（4）他接着移动滑动变阻器的滑片测出多组电压和电流的值，算出对应的电阻值及电阻的平均值，计算电阻的平均值的目的是___________；
（5）测出电阻R的阻值后，小明还对标有2.5V的小灯泡的电阻进行了测量，他测量了多组数据，如下表所示
次数
1
2
3
4
5
电压U/V
2.5
2.1
1.7
0.9
0.1
电流I/A
0.28
0.26
0.24
0.19
0.05
电阻R/Ω
8.93
8.08
7.08
4.74
2.00
小灯泡亮度
亮度越来越暗
小明发现5次测量的电阻值相差较大，和其他小组交流发现都存在类似情况，且小灯泡的电阻随电压减小而减小，亮度也变暗。同学们认为这种情况不是误差造成的，而是小灯泡电阻受__________影响；亮度越来越暗，是小灯泡两端电压越来越小，实际功率变_________的缘故。
【答案】 ①. ②. B ③. 0.3 ④. 5 ⑤. 减小误差 ⑥. 温度 ⑦. 小
22.(2022宿迁)某物理实验小组正在使用“伏安法”测量未知电阻阻值，实验电路如图甲所示（电源电压3V）。

（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉______；团合开关S前，应将滑动变阻器滑片P移到最______端（选填“左”或“右”）。
（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是______。
（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为______A，则未知电阻______Ω。接下来测量多组实验数据算出平均值，这是为了减小测量带来的______。
（4）利用图甲实验器材还能完成下列探究实验______（选填“A”或“B”）。
A．探究电流与电压的关系 B．探究电流与电阻的关系。
（5）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为，请你把以下测量步骤补充完整。
①闭合开关S，滑片p移到a端时，读出电压表示数为；
②闭合开关S，______，读出电压表示数为；
③待测电阻______（用已知和测量出的物理量符号表示）。
【答案】 ① ②. 右 ③. Rx断路 ④. 0.16 ⑤. 10 ⑥. 误差 ⑦. A ⑧. 滑片P移到b端时 ⑨.
23.（2022温州）某小组同学在进行“伏安法”测电阻实验时，连接了如图甲所示的电路，闭合开关，移动滑动变阻器滑片，多次测量并记录实验数据。小组同学将第一次实验测得的数据绘制成图乙中的a、b、c，发现电压表未调零。将电压表调零后，重做实验，第二次测量数据如图乙中的A、B、C。

（1）图丙是该小组在一次测量中的电流表指针位置，其示数为___________安。
（2）分析图乙中的第二次测量数据，待测电阻的阻值是___________欧。（结果保留一位小数）
（3）小组同学讨论发现，利用第一次的测量数据，能求出第一次实验中电压表接入电路前指针所指的刻度值，也能求出被测电阻的阻值。分析图乙，写出第一次实验电压表接入电路前指针所指的刻度值，并说明理由。___________
【答案】 ①. 0.30 ②. 4.9 ③. 0.4V；延长abc三点的连线，与纵坐标相交于0.4V，根据题意知道，此时电路的电流是0，即第一次实验电压表接入电路前指针所指的刻度值，如下图

24.（2022梧州）小玲做“探究电流与电阻的关系”实验。实验中电源电压为4.5V恒定不变，电流表选用“0～0.6A”量程，电压表选用“0～3V”量程，滑动变阻器规格为“50Ω 1A”。

（1）连接电路时，开关应 ___________。
（2）在如图甲所示的电路中，闭合开关，移动滑片，发现电流表示数几乎为零，电压表有示数，原因是 ___________；经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路；（ ）
（3）小玲连接好正确电路后，在AB间分别接入阻值不同的电阻R，测量了五组实验数据，其中第2组实验的电流表示数如图乙所示为 ___________A；测得的其他四组数据如表所示，小玲检查后发现有一组数据存在错误，导致出错的原因是 ___________。
实验组次
1
2
3
4
5
电阻R/Ω
5
10
15
25
30
电流I/A
0.6

1
0.12
0.1
（4）小玲根据正确的实验数据得出实验结论：电压一定时，通过导体的电流与导体的电阻成 ___________；
（5）以上实验控制AB间的电压为 ___________V不变，为了使实验结论更可靠，小玲想继续保持此电压不变再多测几组数据，请计算AB间允许接入电阻R的阻值范围是 ___________。
【答案】 ①. 断开 ②. 电压表串联在电路中了 ③. ④. 0.3 ⑤. 没有控制电压一定 ⑥. 反比 ⑦. 3 ⑧.
25.（2022海南）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；

【答案】（1）10Ω；（2）80Ω；
26.（2022铜仁）你知道串联、并联电路的特点吗？请观察如图所示的电路，已知电源电压恒定，电阻R1=10Ω ，R3=30Ω。当开关S1、S2断开，S闭合，电流表的示数为0.3A；当开关S、S1、S2均闭合，电流表的示数变化数值为0.2A。求：
（1）电源电压；
（2）设电路中有两个电阻被烧坏，只有一个电阻处于工作状态，且电流表示数不为零，请你分析并计算电路中电流的大小。

【答案】（1）12V；（2）0.5A
