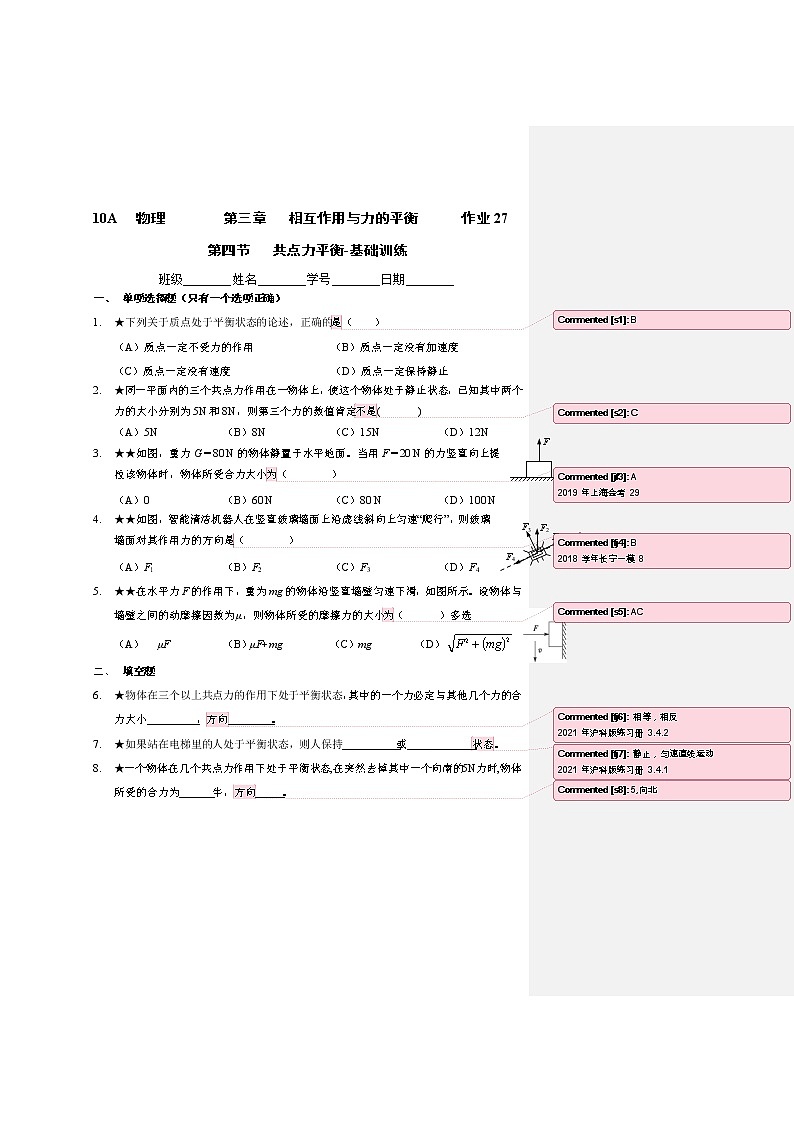

这是一份沪科版（2020）必修第一册第四节共点力的平衡试讲课作业课件ppt，文件包含34共点力平衡-课件pptx、34共点力平衡-基础课时作业docx等2份课件配套教学资源，其中PPT共17页，欢迎下载使用。

平衡木运动员的高难度支撑动作
虽然没有共同的作用点，但是力所在的直线交于一点。
这些力作用于物体上同一点
力的作用线可以相交于同一点。
共点力作用下物体的平衡
①保持状态；②保持状态。
两个力大小相等、方向相反，作用在同一直线上。这两个力的合力为零，即 F合＝0。
三个共点力平衡时，这三个力的合力为零
这个结果表明，三力平衡同样满足合力为零（即F合 = 0）的条件。
大量实验表明，物体在共点力作用下处于平衡状态的条件是合力为零。
判断：以下物体是否处于平衡状态。
①只要物体做直线运动物体就处于平衡状态。( )②速度等于零的物体一定处于平衡状态。 ( )③静止的物体一定处于平衡状态。 ( )③加速度等于零的物体一定处于平衡状态。 ( )④物体处于平衡状态时，加速度一定等于零。( )
重要推论1：物体既不是静止又不是匀速直线运动，物体的合力必不为零。
受力分析:如图，木块以某初速度冲上一光滑斜面，画出木块在斜面上的受力示意图。
重要推论2：在三个共点力平衡的情况中，其中两个力的合力必然与第三个力的大小相等，沿着第三个力相反的方向。
推广：在n个共点力平衡的情况中，任意一个力的合力必然与剩余的力的合力大小相等，沿着此力相反的方向。
如图（a）为某老师在新冠疫情期间上网课时使用的支架，支架上夹有手机。支架调整为图（b）状态后，它对手机的作用力（）（A）大小、方向均发生了变化（B）大小不变，方向发生变化（C）方向不变，大小发生变化（D）大小、方向均未发生变化
如图所示，物体在五个共点力的作用下保持平衡。如果撤去力F1=10N，而保持其余四个力不变，剩下这四个力的合力的大小和方向是怎样的？
矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机。当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示。已知飞机受到重力G、发动机推力F1、与速度方向垂直的升力F2和与速度方向相反的空气阻力Ff。下列受力分析示意图可能正确的是（）
基本概念几个力都作用在物体的同一点上，或几个力的作用线相交于同一点，这几个力就称为共点力。共点力作用下物体的平衡物体处于静止或者保持匀速直线运动的状态叫做平衡状态。物体在共点力作用下的平衡条件是所受合外力为零。即：F合 = 0 。
推论当物体处于平衡状态时，它所受的某一个力与它受的其余的力的合力等值反向。
