山东省青岛市胶州市2019-2020学年九年级下学期期中物理试题

这是一份山东省青岛市胶州市2019-2020学年九年级下学期期中物理试题，共18页。试卷主要包含了单项选择题，不定项选择题，实验题，作图题，计算题，阅读分析题等内容，欢迎下载使用。

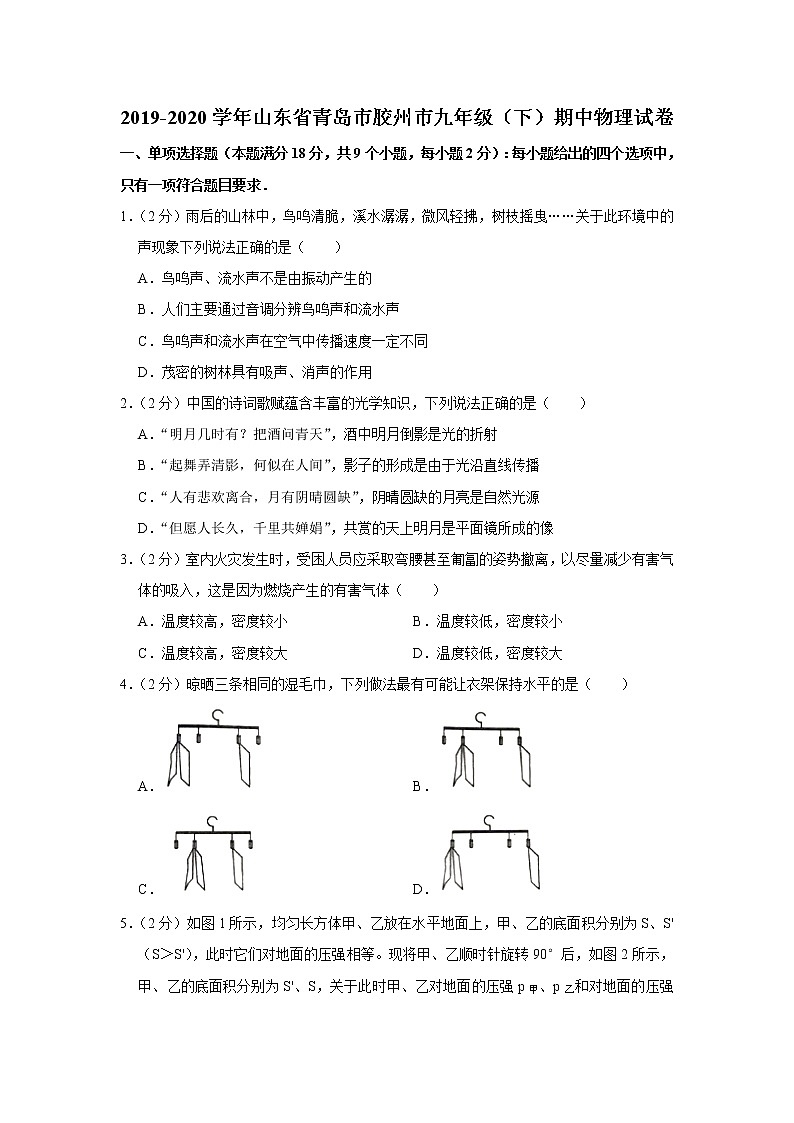

2019-2020学年山东省青岛市胶州市九年级（下）期中物理试卷
一、单项选择题（本题满分18分，共9个小题，每小题2分）：每小题给出的四个选项中，只有一项符合题目要求．
1．（2分）雨后的山林中，鸟鸣清脆，溪水潺潺，微风轻拂，树枝摇曳……关于此环境中的声现象下列说法正确的是（　　）
A．鸟鸣声、流水声不是由振动产生的
B．人们主要通过音调分辨鸟鸣声和流水声
C．鸟鸣声和流水声在空气中传播速度一定不同
D．茂密的树林具有吸声、消声的作用
2．（2分）中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是（　　）
A．“明月几时有？把酒问青天”，酒中明月倒影是光的折射
B．“起舞弄清影，何似在人间”，影子的形成是由于光沿直线传播
C．“人有悲欢离合，月有阴晴圆缺”，阴晴圆缺的月亮是自然光源
D．“但愿人长久，千里共婵娟”，共赏的天上明月是平面镜所成的像
3．（2分）室内火灾发生时，受困人员应采取弯腰甚至匍匐的姿势撤离，以尽量减少有害气体的吸入，这是因为燃烧产生的有害气体（　　）
A．温度较高，密度较小 B．温度较低，密度较小
C．温度较高，密度较大 D．温度较低，密度较大
4．（2分）晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是（　　）
A． B．
C． D．
5．（2分）如图1所示，均匀长方体甲、乙放在水平地面上，甲、乙的底面积分别为S、S'（S＞S'），此时它们对地面的压强相等。现将甲、乙顺时针旋转90°后，如图2所示，甲、乙的底面积分别为S'、S，关于此时甲、乙对地面的压强p甲、p乙和对地面的压强变化△p甲、△p乙的大小关系，下列判断正确的是（　　）

A．p甲＜p乙，△p甲＞△p乙 B．p甲＜p乙，△p甲＜△p乙
C．p甲＞p乙，△p甲＞△p乙 D．p甲＞p乙，△p甲＜△p乙
（多选）6．（2分）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（　　）
A． B．
C． D．
7．（2分）关于电动自行车，下列说法不正确的是（　　）
A．废旧电瓶会污染环境，不可随意处置
B．电流具有热效应，长时间充电有火灾隐患
C．车上装有电动机，其工作原理是电磁感应
D．要使车加速前进，可增大通过电动机的电流
8．（2分）如图所示，电源两端的电压恒定。闭合开关S1，小灯泡发光，再闭合开关S2，则（　　）

A．小灯泡变亮 B．电流表示数变小
C．电压表示数不变 D．电路的总电阻变大
9．（2分）前段时间，“加水就能跑的神车”事件一度成为舆论热点，该汽车实际是利用车内水解制氢技术获得氢气，通过氢燃料电池给车提供动力（该技术成本很高，目前仍处在试验阶段），但被曲解为“加水就能跑”。下列对该事件的看法错误的是（　　）
A．氢燃料电池是将氢气的化学能转化为电能
B．水解技术制取氢气的过程一定要消耗其它能量
C．对于热点事件要遵从科学原理，不能盲从更不能以讹传讹
D．该车行驶的能量最终来源于水，水是一种能源

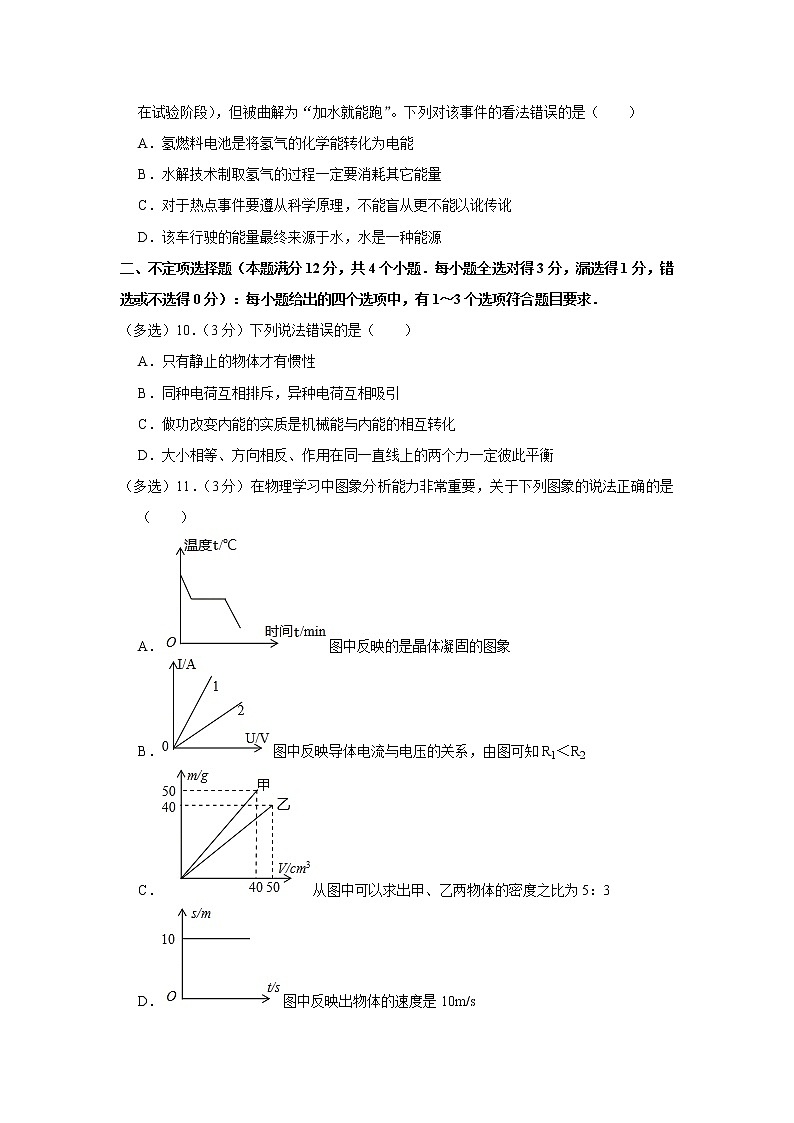

二、不定项选择题（本题满分12分，共4个小题．每小题全选对得3分，漏选得1分，错选或不选得0分）：每小题给出的四个选项中，有1～3个选项符合题目要求．
（多选）10．（3分）下列说法错误的是（　　）
A．只有静止的物体才有惯性
B．同种电荷互相排斥，异种电荷互相吸引
C．做功改变内能的实质是机械能与内能的相互转化
D．大小相等、方向相反、作用在同一直线上的两个力一定彼此平衡
（多选）11．（3分）在物理学习中图象分析能力非常重要，关于下列图象的说法正确的是（　　）
A．图中反映的是晶体凝固的图象
B．图中反映导体电流与电压的关系，由图可知R1＜R2
C．从图中可以求出甲、乙两物体的密度之比为5：3
D．图中反映出物体的速度是10m/s
12．（3分）科技引领生活，5G时代已经来临。车辆利用5G通讯网络可在一、两公里之外提前感知交通信号灯，为无人驾驶提供支持。如图所示，是用于路口的5G指示灯，则红黄绿三种颜色指示灯的连接方式及5G通讯传递信息的形式分别是（　　）

A．串联　 超声波 B．串联　　电磁波
C．并联　　超声波 D．并联　　电磁波
（多选）13．（3分）如图所示是我国自主研制的一种中低空、长航时、多用途电动无人机。以下关于电动无人机的说法中正确的是（　　）

A．无人机机身采用的复合材料密度小可减轻自重，便于操控
B．无人机在加速起飞时，机械能增加
C．无人机降落后关闭发动机还能继续向前运动一段距离，是因为受到惯性的作用
D．无人机机翼设计成“上凸下平”的形状，目的是使无人机获得升力
三、实验题（本专题满分0分，共4个小题）
14．学完质量和密度后，小明和小军利用托盘天平和量筒测某种油的密度。
（1）他们把天平放在水平桌面上，当游码移至零刻度处时，指针偏向分度盘的右侧。这时他们应将平衡螺母向　 　（选填“左”或“右”）调，使横梁平衡；
（2）天平平衡后，他们开始测量，测量步骤如下：
A．用天平测出烧杯和剩余油的总质量；
B．将待测油倒入烧杯中，用天平测出烧杯和油的总质量；
C．将烧杯中油的一部分倒入量筒，测出倒出到量筒的这部分油的体积。
请根据以上步骤，写出正确的操作顺序：　 　（填字母代号）；
（3）若在步骤B中测得烧杯和油的总质量为55.8g，其余步骤数据如图所示，则倒出到量筒的这部分油的质量是　 　g，体积是　 　cm3。
（4）根据密度的计算公式可以算出，该油的密度是　 　kg/m3。

15．小勇用图甲所示电路测量小灯泡的额定功率，小灯泡上标有“3.8V”的字样，额定功率约1W，变阻器R0的规格是“20Ω1A”，电源电压恒为6V。

（1）请用笔画线代替导线，将图甲实物电路连接完整（要求导线不交叉，滑片向左移，灯光变亮）；
（2）连接好电路后，为了保证电路安全，应将滑片移至　 　（选填“A”或“B”）端，才能闭合开关；
（3）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是　 　；
A．更换小灯泡 B．检查电路是否断路 C．移动滑片，观察小灯泡是否发光
（4）当小灯泡正常发光时，电流表的示数如乙所示，则小灯泡的额定功率是　 　W；
（5）小勇继续调节变阻器的过程中，小灯泡突然熄灭，电压表示数　 　（选填“变大”、“变小”或“不变”），经检查发现灯丝烧断。
16．如图甲是探究“平面镜成像特点“的实验装置图。

（1）实验时，不采用平面镜面采用透明薄玻璃板，不仅能观察到蜡烛的像，也便于　 　。
（2）在竖立的玻璃板前点燃蜡烛A，可以看到蜡烛A在玻璃板后面的像，取一支外形相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。在比较物与像的大小关系时，蜡烛B替代的是　 　（选填“蜡烛A”或“蜡烛A的像”），看到蜡烛A的像是由光的　 　（填“反射”或“折射”）形成的。
（3）移去蜡烛B，在其原来位置上放置一块光屏，光屏上　 　（选填“能”或“不能）呈现蜡烛A的像。
（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图乙所示倾斜，蜡烛A的像应是图中的　 　（选填“A1”、“A2”或“A3”）。
17．在“探究影响滑动摩擦力大小的因素”实验中，做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1次和第2次用相同的长木板，第3次用表面更加粗糙的长木板。

（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面做　 　运动，根据二力平衡知识，可知滑动摩擦力的大小　 　（选填“大于”“等于”或“小于”）拉力的大小。
（2）比较1、2两次实验，可得出结论：在接触面的粗糙程度一定时，压力越大，滑动摩擦力　 　。
（3）比较　 　两次实验，可探究滑动摩擦力的大小与接触面粗糙程度的关系。
（4）某次实验中拉动木块由静止到匀速直线运动的过程中，弹簧测力计对木块的拉力F随时间t的变化图象如图乙所示，其中0～3s木块处于静止状态。分析图象可知：要使木块由静止开始运动，至少要用　 　N的水平拉力拉木块；如果实验时水平拉力为2.5N，则木块所受到的摩擦力为　 　N；如果实验时木块受的拉力是1.9N，则木块处于　 　状态。
四、作图题（本专题满分0分，共4个小题）
18．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。

19．请将图中的开关、电灯和三孔插座接入家庭电路中。要求：开关控制电灯，插座单独使用。

20．如图所示，画出物体AB在平面镜中的像A′B′。

21．请在图2方框内画出图1所示的电路图。

五、计算题（本专题满分0分，共2个小题，第22题6分，第23题8分）
22．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压。
（2）当闭合开关S2、S，断开S1时，求电流表的示数。
（3）当闭合开关S1、S2、S时，通电500s，求整个电路消耗的电能。

23．我国自主研发的全球最大水陆两栖飞机AG600首飞成功，可为“海上丝绸之路”航行提供最快速有效的支援与安全保障。它的最大飞行速度为560km/h，最大航程为4500km，巡航速度（经济、节油的飞行速度）为500km/h。某次起飞前，飞机静止在水平跑道上，总质量为51t，轮胎与跑道的总接触面积为0.6m2（ρ水＝1.0×103kg/m3，g＝10N/kg）。求：
（1）飞机静止在跑道上时对跑道的压强。
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间。
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力。
（4）舱底某处受到水的压强是1.5×104Pa，该处的深度。
六、阅读分析题（本专题满分0分，共1个小题）
24．中国标准动车组“复兴号”CR400系列的成功研制，对我国掌握核心技术，加快高铁“走出去”具有重要战略意义。
（1）“复兴号”动车组进行了多项技术创新和改进。例如运行过程中，　 　次能源﹣﹣电能的消耗降低了10%左右。车内噪声有一定程度的降低，正常运行时约为　 　（填“6”或“60”）dB；刹车过程优先采用再生制动，也就是将电动机转变为　 　机，从而将动车的动能转化为电能。
（2）“复兴号”动车组座位上装有两孔和三孔插座。三孔插座　 　（填“能”或“不能”）防止电器漏电。同一排座位上正在充电的两部手机之间是　 　（填“串”或“并”）联的，使用快速充电器给手机充电时，其充电　 　（“功率”或“电压”）一定比使用普通充电器时大。
（3）京沪高铁线路全长1463km。一列从北京到上海的“复兴号”动车组载客1193人，当动车组以300km/h的速度行驶时，平均每人一百公里消耗电能3.4度；当动车组以350km/h的速度行驶时，平均每人一百公里消耗电能3.8度。该动车组全程消耗的电能约为　 　（填“6“、“60”或“600”）万度。动车组以350km/h的速度行驶时的电功率约为以300km/h的速度行驶时的电功率的　 　（填“1.1”、“1.2”或“1.3”）倍。

2019-2020学年山东省青岛市胶州市九年级（下）期中物理试卷
参考答案与试题解析
一、单项选择题（本题满分18分，共9个小题，每小题2分）：每小题给出的四个选项中，只有一项符合题目要求．
1．【解答】解：A、声音是由物体振动产生的，所以鸟鸣声、流水声都是振动产生的。故A错误；
B、鸟鸣声和流水声是不同材质、构造的发声体发出的，所以声音的音色不同。故B错误；
C、鸟鸣声和流水声虽然声源不同，但都是在空气中传播，所以速度相同。故C错误；
D、在茂密的森林有吸声和消声的作用，这是在传播过程中减弱噪声。故D正确。
故选：D。
2．【解答】解：
A、酒中明月倒影，属于平面镜成像，是由光的反射形成的，故A错误；
B、影子是由光的直线传播过程中，遇到不透明物体，阻挡了光的传播，在其后边形成的一个黑色的区域，故B正确；
C、月亮本身并不发光，不是光源，是因为反射了太阳光才被人看见的，故C错误；
D、太阳发出的光射到月亮上发生反射，然后射入人的眼睛，所以，不属于平面镜成像，故D错误。
故选：B。
3．【解答】解：室内火灾发生时，温度较高，室内有毒气体体积膨胀，密度减小；根据物体的浮沉条件，有毒气体漂浮在房间的上方。所以，为有效避免吸入有害气体或被灼伤，受困人员应采取弯腰甚至匍匐的姿势撤离火场。
故选：A。
4．【解答】解：设每条湿毛巾重力为G，每个小格的长度为L，
A、左侧力与力臂的乘积为2G×2L＝4GL，右侧力与力臂的乘积为G×L＝GL，左侧≠右侧，故A错误；
B、左侧力与力臂的乘积为2G×L＝2GL，右侧力与力臂的乘积为G×2L＝2GL，左侧＝右侧，故B正确；
C、左侧力与力臂的乘积为2G×L＝2GL，右侧力与力臂的乘积为G×L＝GL，左侧≠右侧，故C错误；
D、左侧力与力臂的乘积为2G×2L＝4GL，右侧力与力臂的乘积为G×2L＝2GL，左侧≠右侧，故D错误；
故选：B。
5．【解答】解：（1）甲、乙的底面积分别为S、S'（S＞S'），甲乙压强相等，根据 F＝pS，可以判断甲对水平地面的压力大于乙对水平地面的压力，所以甲的重力大于乙的重力。
甲乙是长方体，当甲、乙顺时针旋转90°后，甲、乙的底面积分别为S'、S，甲的受力面积减小，甲对水平地面的压力不变，甲对水平地面的压强增大，乙的受力面积增大，乙对水平地面的压力不变，乙对水平地面的压强减小，由于原来甲乙对水平地面的压强相等，所以旋转后甲对水平地面的压强大于乙对水平地面的压强，即p甲＞p乙。
（2）△p＝p﹣p'＝﹣＝
因为面积变化相同，甲对地面的压力大于乙对地面的压力，所以甲对水平地面的压强变化量大于乙对地面的压强变化量即△p甲＞△p乙。
故选：C。
6．【解答】解：
A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A不符合题意；
B、由图可知，向右（b端）移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故B符合题意；
C、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变长，滑动变阻器接入电路的阻值变大，故C不符合题意；
D、由图可知，向右移动滑片时，滑动变阻器接入电路的电阻丝长度变短，滑动变阻器连入电路的阻值变小，故D符合题意。
故选：BD。
7．【解答】解：A、废旧电瓶中含有重金属等，随意丢弃会污染环境，故A正确；
B、电流通过导体，电能转化为内能，利用了电流的热效应，所以长时间充电有火灾隐患，故B正确；
CD、电动机的工作原理是通电导体在磁场中受到力的作用，电流越大，磁性越强，导体受力越大，电动车运动越快，故C错误，D正确。
故选：C。
8．【解答】解：闭合开关S1，为灯的简单电路，小灯泡发光，电流表测灯的电流，再闭合开关S2，两灯并联，电流表测干路电流：
A、因并联电路支路互不影响，故灯的亮度不变，A错误；
B、根据并联电路电流的规律，电流表示数变大，B错误；
C、电压表始终测电源电压，示数不变；C正确；
D、根据并联电阻小于其中任一电阻，故并联后的电阻变小，D错误。
故选：C。
9．【解答】解：A、氢燃料电池是将氢气的化学能最终转化为电能，再用来驱动汽车的，故A正确；
B、根据能量守恒定律，水解技术制取氢气的过程一定要消耗其它能量，故B正确；
C、由科学常识可知，对于热点事件要遵从科学原理，不能盲从更不能以讹传讹，故C正确；
D、该车行驶的能量最终来源于用水制出的氢气，但不能直接说水是这里的能源，故D错误。
故选：D。
二、不定项选择题（本题满分12分，共4个小题．每小题全选对得3分，漏选得1分，错选或不选得0分）：每小题给出的四个选项中，有1～3个选项符合题目要求．
10．【解答】解：
A、一切物体都有惯性，静止和运动的物体都有惯性，故A错误；
B、同种电荷相互排斥，异种电荷相互吸引，故B正确；
C、做功改变内能的实质是机械能与其他形式能的转化（如光能或核能与内能转化），故C错误；
D、大小相等、方向相反、作用在同一直线上的两个力，二力不一定在同一个物体上，因此不一定是平衡力，故D错误。
故选：ACD。
11．【解答】解：
A、晶体在凝固的过程中，放出热量，但温度不变，故图象符合晶体凝固的特点，故A正确；
B、由图可知，当电流相同时，2的电压大，根据R＝可知，2的电阻大，即R1＜R2，故B正确；
C、由图可知，甲的密度为ρ甲＝＝＝1.25g/cm3；乙的密度为ρ乙＝＝＝0.8g/cm3；故密度之比为：25：16，故C错误；
D、由图可知，纵轴为路程，路程不变，则表示物体是静止的，故D错误。
故选：AB。
12．【解答】解：
根据生活经验可知，交通指示灯中的三个灯不会同时亮，即可以单独工作，且工作时互不影响，所以可以判断出三种颜色指示灯是并联的；
5G通讯是利用电磁波来传递信息的。
故选：D。
13．【解答】解：A、相同体积时，无人机机身材料密度小，质量小，自重小，便于操控。说法正确。
B、无人机加速起飞时，质量不变，高度增大，重力势能增大，速度增大，动能增大，无人机没有发生弹性形变，不具有弹性势能，所以机械能增大。说法正确。
C、无人机降落后关闭发动机还能继续向前运动一段距离，是由于无人机具有惯性保持原来的运动状态，惯性是一种性质，不能说受到惯性作用。说法错误。
D、机翼上凸下平，相同时间内空气经过上方的路程长，所以速度大压强小，空气通过下方的路程短，所以速度小压强大，所以产生向上的升力。说法正确。
故选：ABD。
三、实验题（本专题满分0分，共4个小题）
14．【解答】解：（1）指针偏向分度盘的右侧，则应当将平衡螺母向左使横梁平衡；
（2）在测量时，需先测出烧杯和油的总质量，再将烧杯中的一部分油倒入量筒，测出这部分油的体积，并测出烧杯和剩余油的总质量，所以测量顺序为BCA；
（3）剩余油与烧杯的总质量：m剩＝20g+10g+5g+2.4g＝37.4g，
倒入量筒中油的质量：m＝m总﹣m剩＝55.8g﹣37.4g＝18.4g，
量筒中油的体积：V＝20mL＝20cm3；
（4）油的密度：ρ＝＝＝0.92g/cm3＝0.92×103kg/m3。
故答案为：（1）左；（2）BCA；（3）18.4；20；（4）0.92×103。
15．【解答】解：（1）小灯泡的电流约为：I＝＝＝0.26A，故电流表的量程为0﹣0.6A，因为小灯泡的额定电压为3.8V，故电压表的量程为0﹣15V；因为向左移动，灯变亮，滑动变阻器的变小，接左下接线柱，如图所示。

（2）连接好电路后，为了保证电路安全，应将滑动变阻器滑片移至B端即阻值的最大处；
（3）闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作；
（4）读图可知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.3A。
则小灯泡的额定功率：P＝UI＝3.8V×0.3A＝1.14W。
（5）如果实验过程中灯丝烧断，小灯泡突然熄灭，此时电压表示数变大，因为此时电压表测量电源电压。
故答案为：（1）见上图；（2）B；（3）C；（4）1.14；（5）变大。
16．【解答】解：
（1）该实验采用透明薄玻璃板代替日常使用的平面镜，玻璃板是透明的，观察到A蜡烛像的同时，也能观察到蜡烛B，当蜡烛B和蜡烛A的像重合时，蜡烛B的位置便是蜡烛A的像的位置；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合；在比较物与像的大小关系时，蜡烛B替代的是蜡烛A；看到蜡烛的像是由光的反射形成的；
（3）移去后面的蜡烛，并在所在位置上放一光屏，则光屏上不能接收到蜡烛烛焰的像。所以平面镜所成的像是虚像；
（4）实验过程中如果玻璃板没有垂直架在纸上，而是如图所示倾斜，物与像关于镜面对称，蜡烛A的像应是图中的A2；
故答案为：（1）确定像的位置；（2）蜡烛A；反射；（3）不能；（4）A2。
17．【解答】解：（1）实验时，用弹簧测力计水平拉动木块，使其在水平桌面上做做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，可知滑动摩擦力的大小等于拉力的大小；
（2）由1、2两次接触面粗糙程度相同，2中压力大，滑动摩擦力也大，故可以得出：在接触面粗糙程度一定时，压力越大，摩擦力越大；
（3）要探究滑动摩擦力的大小与接触面粗糙程度的关系，需要控制压力相同，改变接触面的粗糙程度，图2、3两次符合要求；
（4）分析图乙可知，要使木块由静止开始运动，至少要用2.1N的力；
当物体做匀速直线运动时，拉力等于滑动摩擦力，由图乙知做匀速直线运动时，拉力为1.9N时，滑动摩擦力为1.9N，当拉力为2.5N时，压力和接触面的粗糙程度都不变，滑动摩擦力不变，仍为1.9N；
由图乙知：当木块受到的拉力是1.9N时，木块可能静止（还没拉动），也可能做匀速直线运动。
故答案为：（1）匀速直线；等于；（2）越大；（3）2、3；（4）2.1；1.9；静止或匀速直线。
四、作图题（本专题满分0分，共4个小题）
18．【解答】解：
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂L1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向下的，所以过A点作竖直向下的阻力F2；如图所示：

19．【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

20．【解答】解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：

21．【解答】解：
由电路图可知，从正极开始经开关S1分支，一支路经灯泡L1；另一支路经灯泡开关S2、L2，然后两路汇合回到负极。如下图所示：

五、计算题（本专题满分0分，共2个小题，第22题6分，第23题8分）
22．【解答】解：
（1）当闭合开关S1、S，断开S2时，电路为R1的简单电路，电流表测电路中的电流，
由I＝可得，电源电压：
U＝I1R1＝0.4A×30Ω＝12V；
（2）当闭合开关S2、S，断开S1时，电路为R2的简单电路，电流表测电路中的电流，
则电流表的示数：I2＝＝＝1.2A；
（3）当闭合开关S1、S2、S时，R1与R2并联，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：R＝＝＝7.5Ω，
则通电500s整个电路消耗的电能：
W＝UIt＝t＝×500s＝9600J。
答：（1）电源电压为12V；
（2）当闭合开关S2、S，断开S1时，电流表的示数为1.2A；
（3）当闭合开关S1、S2、S时，通电500s，整个电路消耗的电能为9600J。
23．【解答】解：
（1）飞机静止在跑道上时对跑道的压力：
F＝G＝mg＝51×103kg×10N/kg＝5.1×105N，
对跑道的压强：
p＝＝＝8.5×105Pa；
（2）由题知，它的最大飞行速度为560km/h，
由v＝可得，飞机在空中直线飞行1400km需要的最短时间：
t＝＝＝2.5h；
（3）飞机漂浮在水面上时，受到的浮力和自身的重力相等，
则结合阿基米德原理可得飞机受到的重力：
G飞机＝F浮＝G排＝m排g＝46×103kg×10N/kg＝4.6×105N；
（4）由p＝ρgh可得该处的深度：
h＝＝＝1.5m。
答：（1）飞机静止在跑道上时对跑道的压强为8.5×105Pa；
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间为2.5h。
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力为4.6×105N。
（4）舱底某处受到水的压强是1.5×104Pa，该处的深度为1.5m。
六、阅读分析题（本专题满分0分，共1个小题）
24．【解答】解：
（1）“复兴号”动车组进行了多项技术创新和改进。例如运行过程中，二次能源﹣﹣电能的消耗降低了10%左右。车内噪声有一定程度的降低，正常运行时约为 60dB；刹车过程优先采用再生制动，也就是将电动机转变为发电机，从而将动车的动能转化为电能；
（2）“复兴号”动车组座位上装有两孔和三孔插座。三孔插座不能防止电器漏电；
同一排座位上正在充电的两部手机之间是并联的；
使用快速充电器给手机充电时，即充电时间短，根据t＝可知，其充电功率一定比使用普通充电器时大；
（3）京沪高铁线路全长1463km。一列从北京到上海的“复兴号”动车组载客1193人，当动车组以300km/h的速度行驶时，平均每人一百公里消耗电能3.4度；当动车组以350km/h的速度行驶时，平均每人一百公里消耗电能3.8度，故平均平均每人一百公里消耗电能为：
×7.2kW•h＝3.6kW•h，故该动车组全程消耗的电能约为：
×1193×3.6kW•h≈62832.96kW•h，即该动车组全程消耗的电能约为6万度；
P＝＝＝，故通过相同的距离，动车组以350km/h的速度行驶时的电功率与以300km/h的速度行驶时的电功率之比等于消耗的电能与速度之积之比，即
＝＝≈1.3，动车组以350km/h的速度行驶时的电功率约为以300km/h的速度行驶时的电功率的1.3倍。
故答案为：（1）二；60；发电；（2）不能；并；功率；（3）6；1.3；
