山东省德州市2022-2023年九年级上学期期末复习模拟物理试题 (含答案)

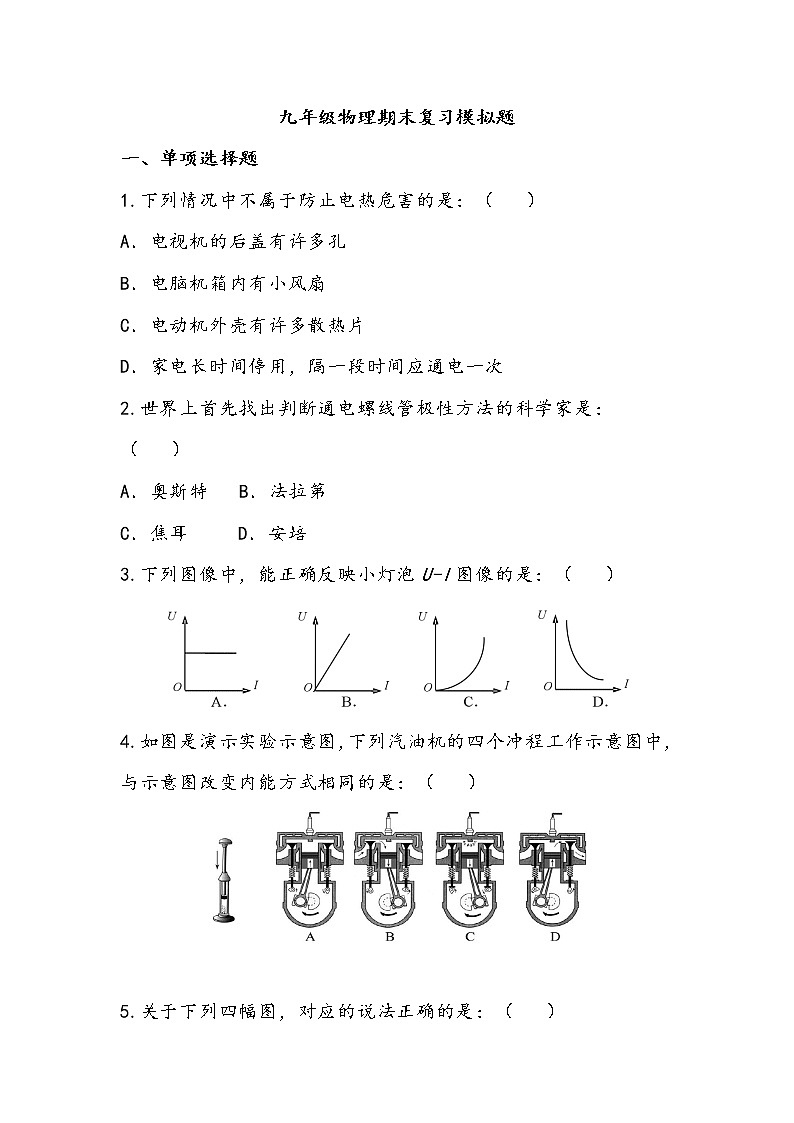

九年级物理期末复习模拟题

一、单项选择题

1.下列情况中不属于防止电热危害的是：（   ）

A．电视机的后盖有许多孔

B．电脑机箱内有小风扇

C．电动机外壳有许多散热片

D．家电长时间停用，隔一段时间应通电一次

2.世界上首先找出判断通电螺线管极性方法的科学家是：（   ）

A．奥斯特  B．法拉第

C．焦耳   D．安培

3.下列图像中，能正确反映小灯泡U-I图像的是：（   ）

4.如图是演示实验示意图，下列汽油机的四个冲程工作示意图中，与示意图改变内能方式相同的是：（   ）

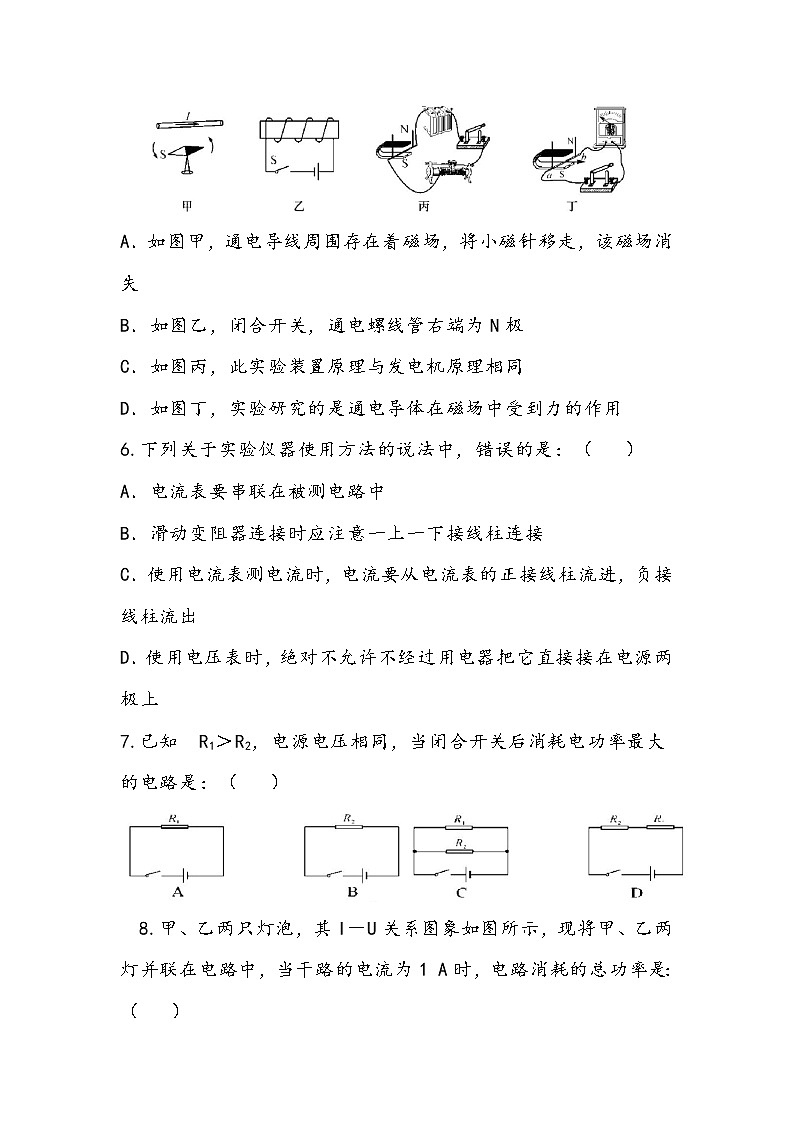

5.关于下列四幅图，对应的说法正确的是：（   ）

A．如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失

B．如图乙，闭合开关，通电螺线管右端为N极

C．如图丙，此实验装置原理与发电机原理相同

D．如图丁，实验研究的是通电导体在磁场中受到力的作用

6.下列关于实验仪器使用方法的说法中，错误的是：（   ）

A．电流表要串联在被测电路中

B．滑动变阻器连接时应注意一上一下接线柱连接

C．使用电流表测电流时，电流要从电流表的正接线柱流进，负接线柱流出

D．使用电压表时，绝对不允许不经过用电器把它直接接在电源两极上

7.已知 R1＞R2，电源电压相同，当闭合开关后消耗电功率最大的电路是：（   ）

 8.甲、乙两只灯泡，其I－U关系图象如图所示，现将甲、乙两灯并联在电路中，当干路的电流为1 A时，电路消耗的总功率是：（   ）

A．1.2 W              B．0.8 W

C．1.8 W              D．3 W

9.关于磁场和磁感线，以下说法错误的是：（   ）

A．磁体周围存在着磁感线

B．磁体之间的相互作用是通过磁场产生的

C．磁体外部的磁感线都是从磁体的N极出发，回到S极的

D．磁场中，小磁针静止时北极所指的方向为该点磁场的方向

二、不定项选择题

10.下列关于物理概念的说法中，错误的是：（   ）

A．电荷的移动形成电流

B．并联电路的总电阻的倒数等于各并联电阻的倒数之和

C．闭合电路的一部分导体在磁场中运动时，导体中一定产生电流

D．一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高温度的乘积之比，叫做该物质的比热容

11．如图所示电路的两灯泡L1和L2分别标有“3.8 V0.76W”和“3.8 V1.14W”字样，闭合开关后两灯均发光．假设灯泡的电阻不受温度影响，下列判断正确的是：（   ）

A．两灯串联

B．灯L2更亮

C．灯L1的电阻丝更细

D．电流表A2的示数为0.5 A

12．如图1所示，电源电压恒为6 V，R为热敏电阻，其电阻随温度变化如图2所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法正确的是：（   ）

A．图1中的R0有保护电路的作用

B．温度升高时，电压表的示数会变小

C．温度为40 ℃时，电流表的示数为0.2 A

D．温度降低时，电压表与电流表示数的比值变小

13.如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示。则下列判断正确的是:（   ）

A. 图线A是电阻R1的I-U关系图象

B. 电源电压为18V

C. R1的阻值是20 Ω

D. 滑动变阻器R2的最大阻值为30 Ω

三、基础知识题

14.回顾实验和探究：（将下列实验报告中的空缺部分填写完整）

（1）探究电流与电压、电阻关系实验：

（2）用伏安法测量小灯泡的电阻：

15. 基础计算和作图：

（1）根据实物图，在框内画出电路图

（2）有一个阻值是10Ω的电铃，它的额定电压是8V，但手边只有电压为10V的电源，要将电铃接在这个电源中正常使用，需要给它串联的电阻阻值是          。

16.回顾实验和探究：

（1）测小灯泡的电功率：

（2）焦耳定律实验：

17.（1）根据公式       可知，家庭电路的电压是一定的，饭店老板多接了几个电烤箱，使用电器的        过大，导致电路中的总         过大，所以电路跳闸。

（2）如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座。请把电路连接完整。

（3）一只“220V  100W”的电灯，接在照明电路中正常工作8小时，消耗多少度电？

18.回顾实验和探究：

（1）探究通电螺线管的外部磁场

（2）探究磁场对电流的作用：

（3）探究磁生电:

19. （1）防汛自动报警装置的工作原理：

水位上升时，浮子A会推动B一起上升，当水位过警戒线，控制电路接通，_________工作吸引衔铁，使报警电路________，电灯就亮起来发出警报。

（2）请你在图中标明开关闭合后磁感线的方向和螺线管中的电流方向和N、S极，以及甲、丁磁铁的N、S极。

20.小明家买了一台电烤箱，有低、中、高三个挡位的发热功率，如图是其内部简化电路图，开关S1可分别与触点a、b接触．(已知：R1＝48.4 Ω，R2＝96.8 Ω，且电源电压保持不变)

(1)当开关S1置于b端、S2断开时，此电路的连接方式是________联．

(2)当开关S1置于b端、S2闭合时，此电路消耗的电功率是________W.

(3)电烤箱在高挡位正常工作100 s消耗的电能是________J.

21.在探究小灯泡的电功率与哪些因素有关的实验中，小组同学猜想，小灯泡的电功率可能与电压、电流有关，于是他们设计了如下所示的三个电路图。

(1)你认为图______电路可以研究小灯泡的电功率与电压的关系，理由是                   。

(2)小组同学经过分析讨论，选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是                                            。

22.如图所示电路图，电源电压6 V保持不变，灯L2的电阻是10 Ω，闭合开关S，电流表A1的示数是0.3 A，不考虑温度对灯丝电阻的影响，求：

(1)灯L1的阻值．

(2)电流表A的示数．

23．如图甲所示的电路，电源电压保持不变．小灯泡L标有“2.5 V  0.25 A”字样，滑动变阻器R1的最大值为30 Ω，定值电阻R2＝30 Ω，电流表的量程为0～0.6 A，电压表的量程为0～3 V．求：

(1)小灯泡的额定功率是多少？

(2)只闭合S、S2和S3，将变阻器R1的滑片P调到中点时，电流表示数为0.45 A，则电源电压是多少？

(3)只闭合开关S、S1，移动变阻器的滑片P，小灯泡L的I－U图象如图乙所示．在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是多少？

参考答案

1.D   2. D   3.C   4. A   5. B   6.D    7.C    8.D     9.A

10.AC     11.BC      12.ABC      13.BC

14. （1）探究电流与电压、电阻关系实验

定值电阻发生了断路

0.2    电阻    正比

电阻  不变  缺点列举法

（2）用伏安法测量小灯泡的电阻：

8.33       组合法     平均值

15. （1）

（2）2.5Ω

16. （1） P=UI    左   0.32   0.64   实际电功率   亮   不同规格的小灯泡   将两个不同规格的小灯泡串联在电路中，发现亮度不同。

（2）高度差    电阻    电流    B

17.（1）Q=I2Rt     电功率   电流

（2）

（3）0.8kw.h

18.(1) 条形磁体　电流　   控制两次实验的电流大小不变　电磁铁磁场强弱与线圈匝数

（2）电流方向      机械能     电动机

（3）检电流计   右   右   电流   切割磁感线运动   法拉第   机械   电   发电机

19.（1）电磁铁   接通

（2）

20. (1)串　(2)1 000(3)1.5×105

21. (1)乙     乙是串联电路，能控制电流相等

(2)电压表示数大的灯泡比示数小的灯泡亮
