广东省深圳市宝安区侨兴学校2022-2023学年九年级上学期期中物理试题

这是一份广东省深圳市宝安区侨兴学校2022-2023学年九年级上学期期中物理试题，共14页。试卷主要包含了单项选择题，双项选择题，作图题，解答题，计算题，综合分析题等内容，欢迎下载使用。

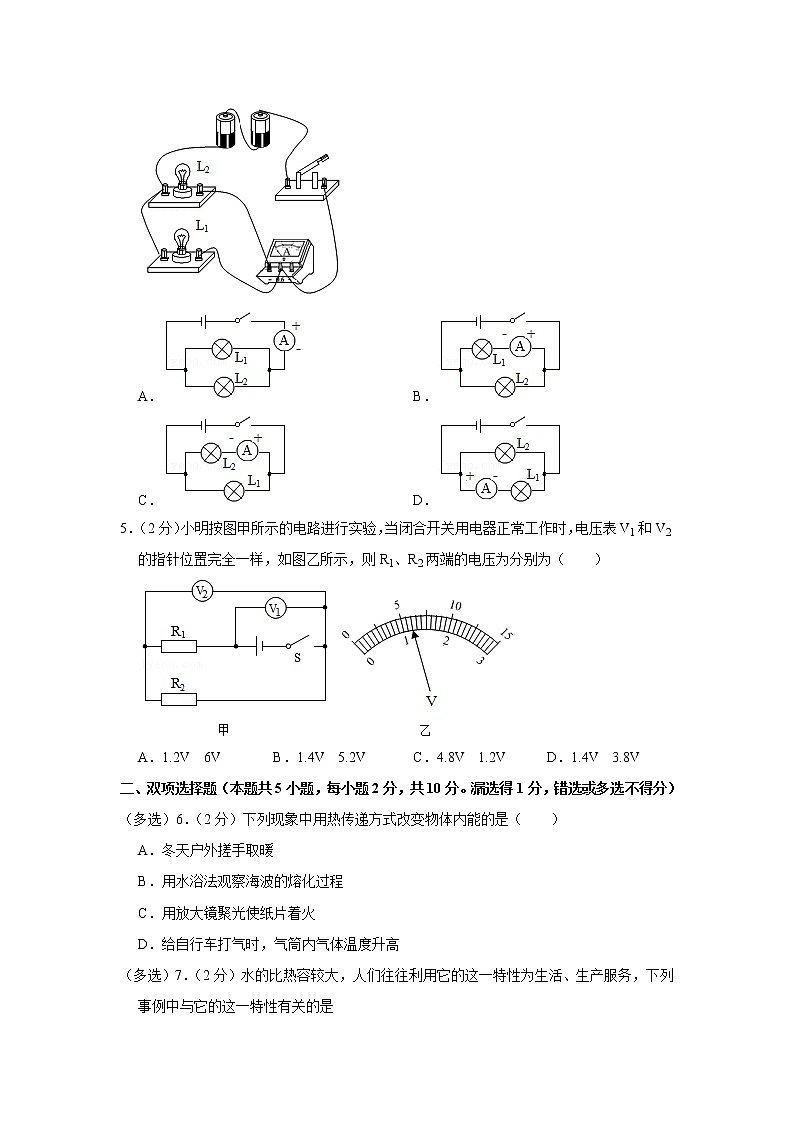

2022-2023学年广东省深圳市宝安区侨兴学校九年级（上）期中物理试卷一、单项选择题（本题共5小题，每小题2分，共10分）1．（2分）对下列现象的解释，错误的是（　　）A．氧气被压缩装入钢瓶——分子间有间隙 B．夏天丁香花花香气扑鼻——分子不停地做无规则运动 C．两块表面平滑的铅块紧压后会结合起来——分子间存在引力 D．破碎的玻璃无法复原——由于分子间斥力作用的结果2．（2分）下列有关说法正确的是（　　）A．以天然气为燃料，汽车发动机的效率可以达到100% B．内能小的物体可以将热量传给内能大的物体 C．热值越大的燃料，完全燃烧时放出的热量一定越多 D．20℃的水比10℃的水含有的热量多3．（2分）如图甲所示，验电器A带正电，验电器B的金属箔闭合。用带有绝缘柄的金属棒将两验电器的金属球连接起来，如图乙所示。则（　　）A．甲图中验电器B的金属箔闭合是因为异种电荷相互吸引 B．连接时验电器B失去电子 C．连接时验电器A失去原子核 D．连接时金属杆内电流方向由B向A4．（2分）如图所示的实物电路，关于它的电路图画法正确的是（　　）A． B． C． D．5．（2分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　　）A．1.2V  6V B．1.4V  5.2V C．4.8V  1.2V D．1.4V  3.8V二、双项选择题（本题共5小题，每小题2分，共10分。漏选得1分，错选或多选不得分）（多选）6．（2分）下列现象中用热传递方式改变物体内能的是（　　）A．冬天户外搓手取暖 B．用水浴法观察海波的熔化过程 C．用放大镜聚光使纸片着火 D．给自行车打气时，气筒内气体温度升高（多选）7．（2分）水的比热容较大，人们往往利用它的这一特性为生活、生产服务，下列事例中与它的这一特性有关的是（　　）A．夏天，地面洒水教室里会很凉快 B．冬天，让热水流过暖气片来取暖 C．汽车发动机用循环水冷却 D．在较大的河流上建水电站，用水发电（多选）8．（2分）下列关于热值和热机效率的说法，正确的是（　　）A．使燃料燃烧更充分，可以增大热值 B．使燃料燃烧更充分，可以提高热机效率 C．柴油机的效率通常比汽油机低 D．燃料的热值与燃料是否完全燃烧无关（多选）9．（2分）图中灯L1、L2在盒内的连接方式未知，电源电压恒定。开关闭合后两灯均发光，电流表示数为0.9A；若把灯L1取下，灯L2仍发光，电流表示数变为0.5A。以下判断正确的是（　　）A．灯L1和L2是并联的 B．灯L1和L2是串联的 C．通过灯L1的电流是0.4A D．通过灯L2的电流是0.9A（多选）10．（2分）如图所示，粗心的小强把电流表当作电压表接在了L1的两端，其他线路无故障。此时如果闭合开关，则下列情况会发生（　　）A．电源短路 B．电流表有示数 C．L1不发光 D．L1、L2都不发光三、作图题（本题共2小题，每题2分，共4分）11．（2分）请用笔画线代替导线，连接如图所示的电路，使滑动变阻器的滑片向右移时灯泡变亮。12．（2分）如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图，在方框内画出相应的电路图。四、解答题（共3小题，满分24分）13．（6分）某小组用图1所示装置比较食用油和水的吸热本领。（1）加热前，在一个烧杯里倒入270mL的水，那么需要在另一个烧杯里装入 　   　mL的食物油。已知（ρ水＝1.0×103kg/m3，ρ食用油＝0.9×103kg/m3）。这是由于本实验需要采用 　   　法进行探究。（2）用两个规格相同的电加热器来加热水和食用油，每隔1min记录一次温度，描点，作图如图2所示。可以判断，a物质是 　   　。相比较而言，水的吸热本领更 　   　（选填“强”或“弱”）。（3）下列事实能用上述实验结果解释的是 　   　。A.沿海地区昼夜温差会比内陆地区小B.用盐水腌蛋，一段时间后蛋会变咸C.长期堆放煤的水泥地面变成黑色D.夏天给教室洒水，感觉凉爽（4）另一组同学做实验时，得到如图3所示的图像。若a物质在OB段吸收的热量为Qa，b物质在AB段吸收的热量为Qb，则Qa　   　Qb（选填“＞”“＜”“＝”）。14．（9分）学习电学后，小明同学利用便携电学实验盒，在零碎时间里完成了好几个小实验。（1）连接简单电路时，小明用实验盒里的一节5号干电池、导线、开关、小灯泡连接一个简单电路。闭合开关后，发现灯泡的灯丝在发光，但不是很亮。于是将两节干电池串联起来，此时灯泡就能发出耀眼的光了。两节新干电池是 　   　（选填“串联”或“并联”），能提供的电压为 　   　V。（2）在探究并联电路中干路电流和各支路电流的关系时，闭合开关前，小明发现电流表的指针偏转如图1所示，原因是 　   　，闭合开关后电流表的指针偏转还是如图1所示，原因是 　   　，在排除故障后，电流表的示数如图2所示，读取电流为 　   　A。（3）在探究串联电路各用电器两端的电压与电源两端电压的关系实验中，小明想用电压表测量灯L2两端的电压，连接电路如图3所示，闭合开关后，发现只有一个灯亮，亮的灯是 　   　（选填L1、L2）。老师发现只有一根导线连错，请你帮他在连错的导线上画“×”，并用笔画线表示导线将电路连接正确。（4）修改好电路后，小明继续做实验。测出图4中AB、BC、AC间的电压，并记录在下表中。分析数据得出结论：串联电路各用电器两端电压之和等于电源两端电压，且各用电器两端电压相等。得出这样的结论是因为 　   　，改进方法是 　   　。UABUBCUAC1.4V1.4V2.8V15．（9分）在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干。（1）连接电路时，开关应处于 　   　（选填“断开”或“闭合”）状态。（2）在此实验中滑动变阻器除了有保护电路的作用外，另一个作用是 　   　。（3）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上。（4）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 　   　A；再将5Ω的电阻更换为10Ω电阻，闭合开关，移动滑动变阻器，继续实验完成测量，应将滑动变阻器阻值调 　   　（填“大”或“小”）。（5）当小明再换按15Ω电阻时，无论怎样调节滑动变阻器，电压表示数始终大于2V，小明分析发现滑动变阻器阻值增大过程中电压表示数在不断减小，他认为可能是滑动变阻器阻值不够大导致。同组的小红同学思考了一会，在使用题干中已有器材的情况下解决了这一问题，操作方法是 　   　。完成了实验，并填写数据如下表：电阻R/Ω51015电流I/A0.60.30.2实验结论：　   　。五、计算题（本题共2小题，16题6分，17题10分，共16分）16．（6分）地热能是一种可再生能源，人类很早以前就开始利用地热能，例如温泉沐浴、医疗，地下热水取暖、建造农作物温室、水产养殖及烘干谷物等。试计算：[温泉水的密度为1.0×103kg/m3，比热容为4.2×103J/（kg•℃）]（1）1m3的温泉水的质量；（2）这些水从80℃下降到30℃放出的热量。17．（10分）如图所示电路，甲、乙两图中电源相同。R1、R2串联如甲图，闭合开关S，电压表示数为2V，电流表示数为0.2A；R1、R2并联如乙图，闭合开关S，电压表示数为6V。求：（1）求电源电压；（2）求R1、R2的阻值；（3）求乙图中电流表示数。六、综合分析题（本题共1小题，每空1分，共6分）18．（6分）有些汽车前挡风玻璃上的刮水器能够随着雨量的大小，刮水的速度会相应地发生变化，雨停后，刮水器自动停止工作，小华查阅了相关资料后，自制了如题图甲所示的雨水检测金属网（以下简称检测网），并设计了如题图乙所示的模拟电路进行探究。（1）小华按照设计的电路图连接电路，检测网未放入水中，电流表无示数，再将检测网放入雨水中，电流表有示数，表明雨水是 　   　（选填“导体”或“绝缘体”）。小华通过观察电路中 　   　的变化来判断电动机转速的变化，从而反映出刮水器刮水速度的变化。（2）将检测网竖立并缓慢浸入雨水中进行实验，分析数据可知，金属网浸入雨水中的深度越深，电流表的示数越大．这说明a、b间接入电路的电阻在 　   　（选填“变大”或“变小”），我们知道，影响导体电阻的大小的因素有：导体的 　   　、长度和 　   　、温度等，由此可知：a、b间接入电路的电阻变化是由导体的 　   　变化引起的。（3）小华设计的电路在无雨水时，电动机不能转动，可是这样无法实现无雨时的车窗清洗，若要解决此问题，可在图乙电路中加装一个开关，请说明连接方法：　   　。
2022-2023学年广东省深圳市宝安区侨兴学校九年级（上）期中物理试卷参考答案与试题解析一、单项选择题（本题共5小题，每小题2分，共10分）1．【解答】解：A、氧气被压缩装入钢瓶——分子间有间隔，气体分子间隔随着压力的变大而减小，解释正确，不符合题意；B、夏天丁香花花香气扑鼻——分子不停地做无规则运动，解释正确，不符合题意；C、两块表面平滑的铅块紧压后会结合起来——分子存在引力，解释正确，不合题意。D、破碎的玻璃无法复原——分子间存在斥力，错误，破碎后的玻璃碎片间的分子间隔已经远远超过了10倍的分子间隔，所以分子的作用力很弱，此项符合题意；故选：D。2．【解答】解：A、无论使用什么燃料，工作时，总会有能量的散失，故汽车发动机的效率不可能达到100%，故A错误。B、热传递的方向是：从高温物体到低温物体。高温物体的内能不一定大，故内能小的物体可以将热量传给内能大的物体。故B正确。C、燃料燃烧放出的热量计算方法：Q放＝mq．故热值越大的燃料，完全燃烧时放出的热量不一定越多，还与质量有关。故C错误。D、描述热量用“吸收”或“放出”，不能用“含有”，因为热量是一个过程量。故D错误。故选：B。3．【解答】解：A、甲图中验电器B的金属箔因为没有带电所以没有张开，故A错误；BC、连接时电子从验电器B定向移动到验电器A，验电器B失去电子，故B正确，C错误；D、连接时金属杆内电流方向由A向B，故D错误。故选：B。4．【解答】解：由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；A、此图中两灯泡并联，电流表在干路上，故A不符合题意。B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；故选：C。5．【解答】解：由图可知，两个电阻串联，V1测电源电压，V2测R2两端电压。因为串联电路两端电压等于各部分电压之和，所以V1示数应大于V2的示数，但两电压表指针位置完全一样，说明V1选用的是0～15V量程，V2选用的是0～3V量程，所以V1的示数为6V（即电源电压为6V），V2示数为1.2V，即R2两端电压为1.2V，所以R1两端的电压为：U1＝U﹣U2＝6V﹣1.2V＝4.8V。故选：C。二、双项选择题（本题共5小题，每小题2分，共10分。漏选得1分，错选或多选不得分）6．【解答】解：A、搓手时，相互摩擦做功，机械能转化为内能，是通过做功改变了物体的内能，故A正确；B、用水浴法观察海波的熔化过程，是通过热传递改变了物体的内能，故B错误；C、放大镜聚光使纸片着火，纸片吸收的热量，是通过热传递的方式增加了物体的内能，故C错误；D、压缩空气，对空气做功，内能增大，是通过做功改变了物体的内能，故D正确。故选：AD。7．【解答】解：A、炎热的夏天，往室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，不是利用水的比热容大的特点，故A错误；B、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以让流动的热水流过散热器来供暖，故B正确；C、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故C正确；D、在较大的河流上建水电站，用水发电，是将水能转化为电能，与水的比热容无关，故D错误。故选：BC。8．【解答】解：AD、热值是燃料本身的特性，只与燃料的种类有关，与燃料的质量以及是否充分燃烧无关，所以使燃料燃烧更充分，燃料的热值不变，故A错误、D正确；B、使燃料燃烧更充分，可以提高燃料的利用率，可以提高热机效率，故B正确；C、柴油机的效率通常比汽油机高，故C错误。故选：BD。9．【解答】解：AB、取下L1，灯泡L2仍发光，并且电流表示数减小，说明两者之间互不影响，即L1、L2并联连接；故A正确，B错误；CD、取下L1，灯泡L2仍发光，电流表测量通过L2的电流，通过L2的电流是0.5A，则根据并联电路的特点可知：开关闭合后两灯均发光，电流表测量的是干路电流；根据并联电路的干路电流等于各支路电流之和可知：通过L1的电流为I1＝I﹣I2＝0.9A﹣0.5A＝0.4A，故C正确，D错误。故选：AC。10．【解答】解：电流表在电路相当于导线，所以电流表把灯L1短路，所以灯L1不亮，L2发光，电流表有示数，故BC正确。故选：BC。三、作图题（本题共2小题，每题2分，共4分）11．【解答】解：根据题意可知，滑动变阻器的滑片向右移时灯泡变亮，这说明滑动变阻器与灯泡串联；灯泡变亮，说明通过灯泡的电流变大，根据欧姆定律可知，电路的总电阻变小，滑动变阻器接入电路的电阻变小；滑动变阻器采用一上一下的接法，所以滑动变阻器上面的一个接线柱和右下接线柱接入电路中，如图所示：12．【解答】解：由实物图知，灯泡、滑动变阻器、开关、电流表依次连接在电源两极上，电路图如图所示：四、解答题（共3小题，满分24分）13．【解答】解：（1）水的体积：V水＝270mL＝270cm3；水的质量：m水＝ρ水V水＝1.0g/cm3×270cm3＝270g；要比较水和食用油的吸热能力，根据控制变量法可知，应在两烧杯中分别装入初温相同且质量相等的煤油食用油和水，所以食用油的质量m油＝m水＝270g；则食用油的体积：V油＝＝＝300cm3＝300mL；（2）用相同的酒精灯给质量相等的a、b两种物质加热时，相同时间内，两种物质吸收的热量相同；由图象可知，a物质比b物质的温度升高得快，由此可知a物质的比热容小于b物质的比热容，所以a物质为食用油，吸热本领弱，而水的吸热本领更强；（3）水的吸热能力强，则水的比热容大；A、沿海地区昼夜温差会比内陆地区小，是因为水的比热容较大，相同质量的水比其他物质在吸收或放出相等的热量，水的温度变化量较小，故A符合题意；BC、用盐水腌蛋，一段时间后蛋会变咸；长期堆放煤的水泥地面变成黑色，二者都是扩散现象，说明分子永不停息的做无规则运动，故BC不符合题意；D、夏天给教室洒水，感觉凉爽，是因为水蒸发吸热，带走一部分热量，故D不符合题意，故选A；（4）图甲中a物质在OB段吸收的热量为Qa，b物质在AB段吸收热量为Qb，因两段加热时间相同，根据转换法，则Qa＝Qb。故答案为：（1）300；控制变量；（2）食用油；强；（3）A；（4）＝。14．【解答】解：（1）一节干电池电压1.5V，所以电源由两节新干电池串联组成，所以两节新的干电池串联能提供的电压为3V，（2）闭合开关前，发现电流表的指针偏转如图1所示，原因是电流表使用前未调零；闭合开关后电流表的指针偏转还是如图1所示：电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.24A；（3）由电路3可知，闭合开关，灯L2与电源构成闭合回路，灯L2亮；电压表与灯L1串联，灯泡L1所在支路被断路，灯L1不亮；要用电压表测量灯L2两端的电压，则电压表要并联在灯L2的两端，改接电路如下图所示：（4）本实验使用的灯泡规格相同，且只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出普遍规律，故应更换不同规格的灯泡进行多次实验。故答案为：（1）串联；3；（2）电流表使用前未调零；电流表正负接线柱接反了；0.24；（3）L2；图见解析；（4）使用的灯泡规格相同且实验次数太少；换用不同规格的灯泡多次实验。15．【解答】解：（1）为了保护电路，连接电路时开关应断开；（2）探究电流与电阻的关系，利用了控制变量法，要控制定值电阻两端的电压不变，这需要通过调节滑动变阻器来实现；（3）将滑动变阻器与电阻串联，滑动变阻器已接了上面一个接线柱，应再接下面一个接线柱，与电路图对应，如下图所示：（4）由图丙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.4A；将5Ω的电阻更换为10Ω电阻，根据串联分压原理，为保持电压表示数不变，需要让电阻比不变，则应增大滑动变阻器的阻值，将滑片向右移动；（5）由表格中数据知，电流与电阻的乘积不变为：0.6A×5Ω＝0.3A×10Ω＝0.2A×15Ω＝3V，故在已有器材的情况下解决了这一问题的操作方法是：将控制电压提高到3V；根据表格数据知，电流与电阻的乘积是一定值，故可得出结论：电压一定时，通过导体的电流与导体的电阻成反比。故答案为：（1）断开；（2）控制定值电阻两端的电压不变；（3）见上图；（4）0.4；大；（5）将控制电压提高到3V；电压一定时，通过导体的电流与导体的电阻成反比。五、计算题（本题共2小题，16题6分，17题10分，共16分）16．【解答】解：（1）由ρ＝可得温泉水的质量：m＝ρV＝1.0×103kg/m3×1m3＝1000kg；（2）水放出的热量：Q放＝cm（t0﹣t）＝4.2×103J/（kg•℃）×1000kg×（80℃﹣30℃）＝2.1×108J。答：（1）1m3的温泉水的质量为1000kg；（2）这些水从80℃下降到30℃放出的热量为2.1×108J。17．【解答】解：（1）由乙电路图可知，R1与R2并联，电流表测干路电流，电压表测电源的电压，由电压表的示数可知，电源的电压U＝6V；（2）由甲电路图可知，R1、R2串联，电压表测R1两端的电压，电流表测电路中的电流，由I＝可得，R1的阻值：R1＝＝＝10Ω，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2＝U﹣U1＝6V﹣2V＝4V，则R2的阻值：R2＝＝＝20Ω；（2）因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，乙图中电路中的总电阻：R＝＝＝Ω，乙图中电流表示数：I′＝＝＝0.9A。答：（1）电源电压为6V；（2）R1、R2的阻值分别为10Ω和20Ω；（2）乙图中电流表示数为0.9A。六、综合分析题（本题共1小题，每空1分，共6分）18．【解答】解：（1）由题可知，按照设计的电路图连接电路，检测网未放入水中，电流表无示数；将检测网放入雨水中，电流表有示数，所以雨水是导体；在该实验中，通过观察电路中的电流表示数（电流）的变化来判断变化电动机转速的变化；（2）根据欧姆定律可知，电压一定时，电流与电阻成反比，故电流表的示数越大，这说明a、b间接入电路的电阻变小；影响导体电阻的大小的因素有：导体的材料、长度和横截面积；由图知，当雨水变深时，金属网浸入雨水中的深度越深，接入电路中金属网的横截面积发生变化，所以a、b间接入电路的电阻变化是由导体的横截面积变化引起的。（3）图乙中，在检测网处并联一个开关，才能实现在无雨水时电动机可以工作。故答案为：（1）导体；电流表示数；（2）变小；材料；横截面积；（3）并联。声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2022/11/27 10:38:45；用户：小小吴老师；邮箱：18377176933；学号：43181539              菁优网APP                菁优网公众号             菁优网小程序
