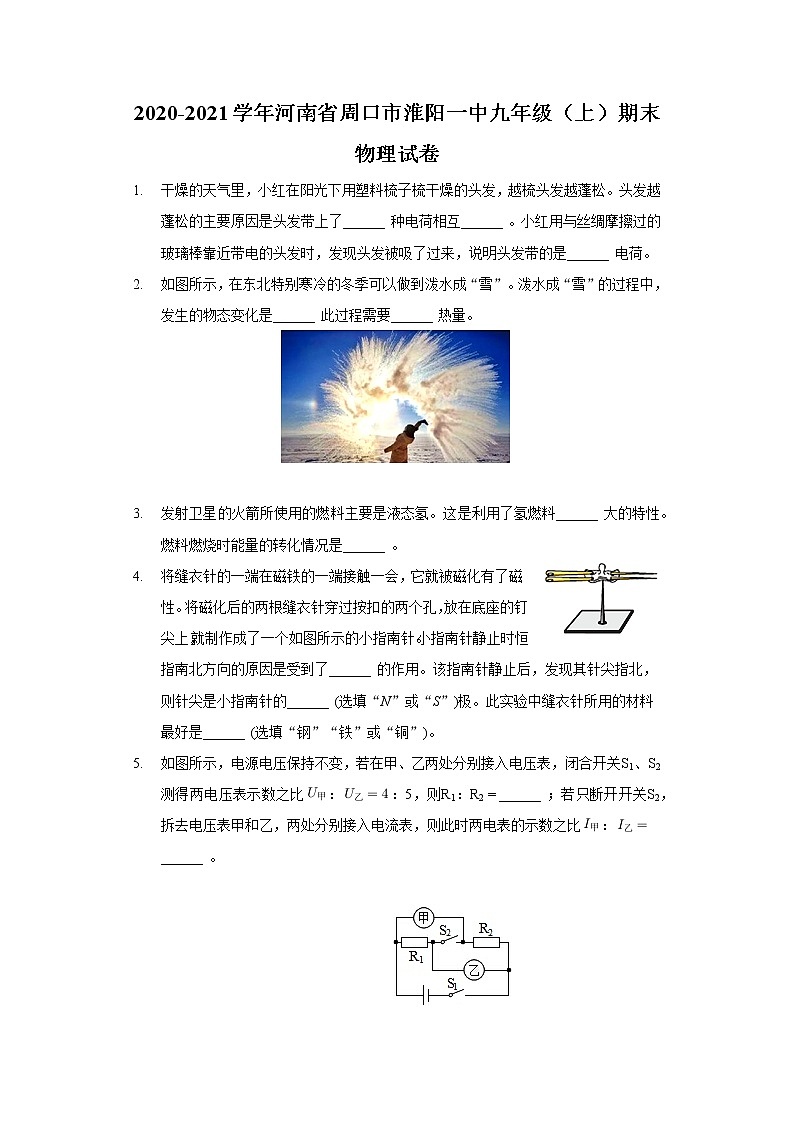

2020-2021学年河南省周口市淮阳一中九年级（上）期末物理试卷
1. 干燥的天气里，小红在阳光下用塑料梳子梳干燥的头发，越梳头发越蓬松。头发越蓬松的主要原因是头发带上了______ 种电荷相互______ 。小红用与丝绸摩擦过的玻璃棒靠近带电的头发时，发现头发被吸了过来，说明头发带的是______ 电荷。
2. 如图所示，在东北特别寒冷的冬季可以做到泼水成“雪”。泼水成“雪”的过程中，发生的物态变化是______ 此过程需要______ 热量。

3. 发射卫星的火箭所使用的燃料主要是液态氢。这是利用了氢燃料______ 大的特性。燃料燃烧时能量的转化情况是______ 。
4. 将缝衣针的一端在磁铁的一端接触一会，它就被磁化有了磁性。将磁化后的两根缝衣针穿过按扣的两个孔，放在底座的钉尖上，就制作成了一个如图所示的小指南针。小指南针静止时恒指南北方向的原因是受到了______ 的作用。该指南针静止后，发现其针尖指北，则针尖是小指南针的______ (选填“N”或“S”)极。此实验中缝衣针所用的材料最好是______ (选填“钢”“铁”或“铜”)。
5. 如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2测得两电压表示数之比：：5，则R1：R2=______ ；若只断开开关S2，拆去电压表甲和乙，两处分别接入电流表，则此时两电表的示数之比：______ 。

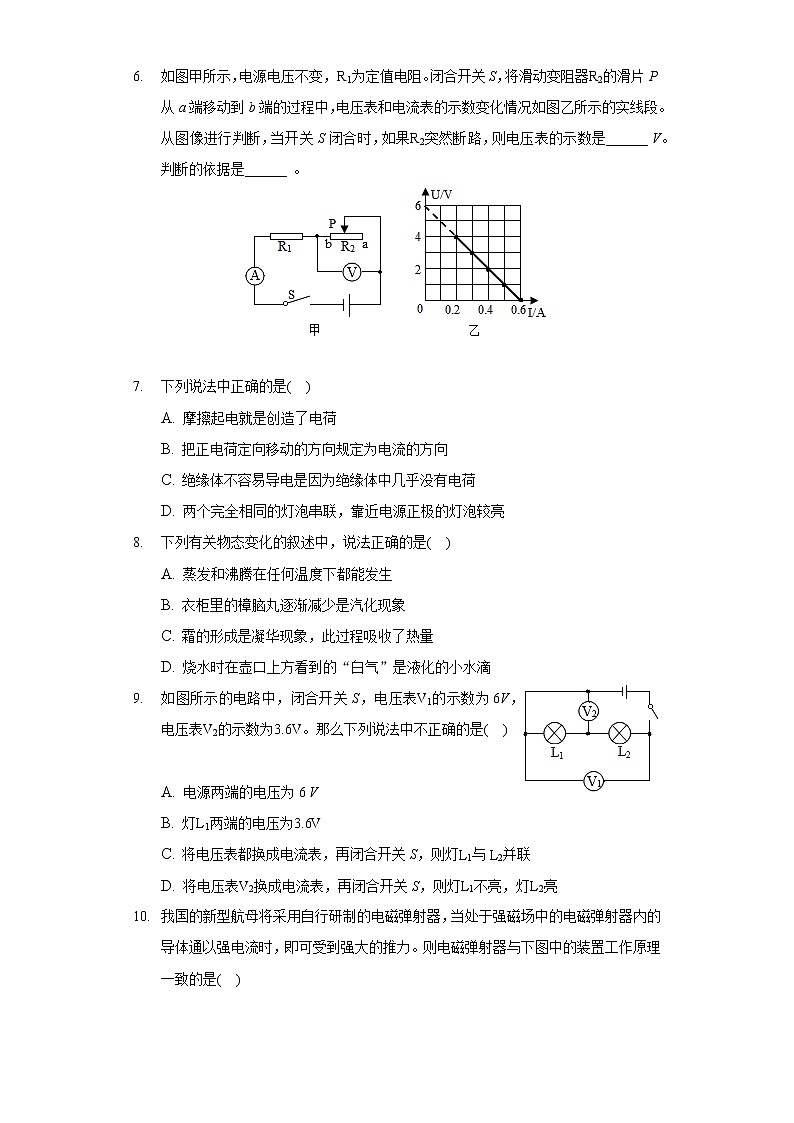

6. 如图甲所示，电源电压不变，R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从a端移动到b端的过程中，电压表和电流表的示数变化情况如图乙所示的实线段。从图像进行判断，当开关S闭合时，如果R2突然断路，则电压表的示数是______ V。判断的依据是______ 。

7. 下列说法中正确的是( )
A. 摩擦起电就是创造了电荷
B. 把正电荷定向移动的方向规定为电流的方向
C. 绝缘体不容易导电是因为绝缘体中几乎没有电荷
D. 两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
8. 下列有关物态变化的叙述中，说法正确的是( )
A. 蒸发和沸腾在任何温度下都能发生
B. 衣柜里的樟脑丸逐渐减少是汽化现象
C. 霜的形成是凝华现象，此过程吸收了热量
D. 烧水时在壶口上方看到的“白气”是液化的小水滴
9. 如图所示的电路中，闭合开关S，电压表V1的示数为6V，电压表V2的示数为3.6V。那么下列说法中不正确的是( )

A. 电源两端的电压为 6 V
B. 灯L1两端的电压为3.6V
C. 将电压表都换成电流表，再闭合开关S，则灯L1与 L2并联
D. 将电压表V2换成电流表，再闭合开关S，则灯L1不亮，灯L2亮
10. 我国的新型航母将采用自行研制的电磁弹射器，当处于强磁场中的电磁弹射器内的导体通以强电流时，即可受到强大的推力。则电磁弹射器与下图中的装置工作原理一致的是( )
A. B.
C. D.
11. 两个相同的容器中分别装有质量相同的甲、乙两种液体。用相同规格的电加热器分别加热，液体的温度与加热时间的关系如图所示、则( )

A. 甲液体的比热容大于乙液体的比热容
B. 加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
C. 升高相同的温度，甲液体吸收的热量小于乙液体吸收的热量
D. 甲、乙两物质的比热容会随质量的增大而增大
12. 如图所示的家庭电路，下列说法正确的是( )
A. 若熔断器熔丝熔断了，可以用铜丝代替
B. 若导线cd 间断路，仍然可以安全使用三线插座
C. 若ab 间断路，灯泡L仍能正常工作
D. 开关S闭合，用测电笔检测e点，氖管不发光，则说明灯丝一定断了
13. 现在很多大型商场都安装了如图甲所示的“聪明的电梯”，没人和有人时电梯运行的速度会发生变化。这种电梯的简易控制电路如图乙所示，R是一个压敏电阻，其阻值随压力的增大而减小。对此，下列说法正确的是( )
A. 电路中电磁铁的上端相当于条形磁铁的N极
B. 当电流的方向发生变化时，电梯运行的速度会发生变化
C. 当压力增大到一定值时，衔铁与触点2接触，电梯速度加快
D. 当无人站在电梯上时，电磁继电器控制电路中的电流增大
14. 如图所示，电源电压为12V，定值电阻R=12Ω，在开关S闭合的情况下，下列说法正确的是( )
A. 在a、b两点间接入一个合适的电流表时，电流表的示数为0.1A
B. 在a、b两点间接入一个合适的电压表时，其示数接近电源电压
C. 在a、b两点间接入一个 18Ω的电阻，电路消耗的电功率为24W
D. 在a、b两点间接入一个“6V 3W”的小灯泡时，小灯泡恰能正常发光
15. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯都发光，同时电铃响，提醒司机有人要下车。请把相应的电路图画在图的虚线框内。







16. 某品牌滚筒洗衣机，筒门处有开关缸，筒门关闭时S1闭合，筒门打开时S1断开，S1和总开关S必须同时闭合时，洗衣机才能工作。请在将开关和代表洗衣机的电动机正确地连入电路，符合安全用电原则。








17. 如图甲所示是探究某物质熔化规律的实验装置(该物质的沸点为217.9℃)。依据实验数据描绘出物质的温度随时间变化的图像如图乙所示。

(1)图甲中温度计的示数为______ ℃。此温度下试管中物质所处的状态是______ ；
(2)若继续加热，试管中的物质______ (选填“会”或“不会”)沸腾，原因是______ 。
18. 在探究影响导体电阻大小的因素时，小可和小明两位同学作出了如下猜想。
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，如图所示，规格、材料如表：
编号
材料
长度/cm
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
(1)实验中，用______ 来反映电阻丝电阻的大小较好些；
(2)为了验证上述猜想①，应该选用编号______ 为的两根电阻丝进行实验。如果选用编号为A、C的两根电阻丝进行实验，是为了验证猜想______ (填序号)。分别将A和D两根电阻丝接入电路中M、N两点间时，电流表的示数不相同。由此，可以初步得到的结论是______ ；
(3)小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能完成猜想______ (选填“①”“②”或“③”)的实验验证；
(4)该实验所用到的研究方法是控制变量法和转换法。以下实验中没有采用控制变量法的是______ 。
A.物体吸收热量的多少与哪些因素有关
B.液体蒸发的快慢与哪些因素有关
C.探究电流与电压和电阻的关系
D.探究串联电路中的电流关系

19. 在“测量小灯泡的电功率”实验中，小灯泡的额定电压为3.8V(电阻约为10Ω)，电源电压为6V。
(1)请你用笔画线代替导线，将图甲所示电路连接完整。

(2)电路连成后，闭合开关前，滑动变阻器的滑片P应移到______ (选填“A”或“B”)端。在此实验中，滑动变阻器的作用是______ (写出一条)。
(3)试触开关，发现电流表的指针偏转情况如图乙所示，造成这种情况的原因是______ ；
(4)故障排除后，再次闭合开关，移动滑动变阻器的滑片P，当电压表的示数为______ 时，小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率是______ W。
(5)小明还想探究电流与电阻的关系，于是将图甲中的小灯泡换成定值电阻，当定值电阻的阻值是5Ω时，电流表的示数为0.5A；将5Ω的定值电阻更换为10Ω的定值电阻后，应将滑动变阻器的滑片向______ (选填“A”或“B”)端滑动，使电压数不变。多次测量后作出的I−R图像如图丁所示，则图丁中阴影部分的面积表示的物理量是______ 。
20. 某兴趣小组的同学用煤炉给20kg的水加热，同时他们绘制了加热过程中水温随时间变化的图线如图所示。若在6min内燃烧了1kg煤，已知水的比热容为4.2×103J/(kg⋅℃)，煤的热值约为3×107J/kg。则
(1)1kg煤完全燃烧放出的热量是多少？
(2)经过6min加热，水吸收的热量是多少？
(3)煤炉烧水时的效率是多少？








21. 如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103℃时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min，S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：
(1)加热状态时，电饭锅消耗的电能。
(2)R2的阻值。
(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率。








答案和解析
1.【答案】同  排斥  负

【解析】解：头发越蓬松的主要原因是头发带上了同种电荷，相互排斥。
小红用与丝绸摩擦过的玻璃棒靠近带电的头发时，由于玻璃棒带正电，发现头发被吸了过来，说明头发带的负电荷。
故答案为：同；排斥；负。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
(2)把被毛皮摩擦过的橡胶棒所带的电荷称为负电荷，丝绸摩擦过的玻璃棒所带电荷称为正电荷。
理解电荷间的作用规律，知道丝绸摩擦过的玻璃棒带正电，可解答此题。

2.【答案】凝固  放出

【解析】解：泼出去的水是液态的，”雪“是固态的，由液态变成固态的过程叫凝固，凝固放热。
故答案为：凝固；放出。
物质由液态变成固态的过程叫凝固，凝固放热。
此题考查的是我们生活中的物态变化现象，看物体由什么状态变为了什么状态，根据物态变化的定义来判断。

3.【答案】热值  燃烧时将化学能转化为内能

【解析】解：火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；
氢燃料燃烧时将化学能转化为内能。
故答案为：热值；燃烧时将化学能转化为内能。
(1)液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量；氢燃料燃烧时将化学能转化为内能；
(2)物体加速上升，速度增大，动能增大，高度升高，重力势能增大。
本题考查了燃料热值的特性、能量的转化，要结合这些知识点具体分析解答。

4.【答案】地磁场  N 铁

【解析】解：地球是一个大磁体，指南针指南北的原因是由于受到了地磁场的作用；
指南针静止时，指向南的一端是磁体的南(S)极，指向北的一端是磁体的北(N)极，此指南针针尖指北，则针尖是小指南针的N极；
一般的缝衣针没有磁性，但与磁铁接触后具有了磁性，说明被磁化了，较容易被磁化的物质是铁。
故答案为：地磁场；N；铁。
指南针是根据地磁场的作用工作的；磁体具有指示南北的性质：指南的一端是南极，指北的一端是北极；一些物质在磁体或者电流的作用下获得磁性的过程叫磁化。
此题考查了磁化、磁体的指向性和地磁场的知识，属于基本规律的考查，是一道基础题。

5.【答案】4：5 4：5

【解析】解：
(1)在甲、乙两处分别接入电压表，闭合开关S1、S2，电阻R1、R2串联，且电压表甲测量R1两端电压，电压表乙测量R2两端电压，
串联电路电流处处相等，则通过R1、R2的电流关系为I1=I2，
又根据欧姆定律I=UR可得两电压表示数之比：
，
(2)只断开开关S2，拆去电压表，甲和乙两处分别接入电流表，闭合开关S1，电阻R1、R2并联，此时甲电流表测量R2的电流，乙电流表测量R1的电流，
因并联电路各支路两端电压相等，且等于电源电压，
则根据欧姆定律I=UR可以得到：。
故答案为：(1)4：5；(2)4：5。
(1)根据串联电路电流的规律以及欧姆定律，得到串联电路各用电器两端电压与电阻的关系。
(2)根据并联电路电压的规律以及欧姆定律，得到并联电路各支路的电流与电阻的关系。
本题考查了欧姆定律以及串并联电路的特点，第一问关键是确定串联电路中电压与电阻的关系；第二问关键是确定出并联电路电流与电阻的关系。

6.【答案】6R2断路，电压表测量的是电源电压

【解析】解：由电路图可知，当滑片P在a端时滑动变阻器全部接入，R1与R2串联，则电路中电流最小，
由图像可知此时电路中的电流Ia=0.2A，R2两端的电压U2=4V，
串联电路中总电压等于各分电压之和，所以电源的电压：U=IaR1+U2=0.2A×R1+4V…①
当滑片P在b端时，滑动变阻器没有连入电路，电压表示数为零，
由图像可知这时电路中电流为Ib=0.6A，则U=IbR1=0.6A×R1…②
联立①②可得：R1=10Ω，U=6V；
当开关S闭合时，如果R2突然断路，此时电压表测量的是电源电压，则电压表的示数为6V。
故答案为：6；R2断路，电压表测量的是电源电压。
当滑片P在a端时滑动变阻器全部接入，R1与R2串联，电路中的电流最小，由图像读出电表的示数，根据串联电路的电压特点表示出电源的电压；当滑片P在b端时，滑动变阻器没有连入电路，电压表示数为零，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值和电源的电压；
R2突然断路，则电压表测量的是电源电压。
本题关键是欧姆定律及其变形的灵活运用，难点是明白滑片移动过程中电路的变化情况，本题重点考查了应用图像解决问题，这是以后学习的重点。

7.【答案】B

【解析】解：A、摩擦起电的实质是电荷的转移，电荷数量多少没有变化。故A错误；
B、物理学中把正电荷定向移动的方向规定为电流的方向，故B正确；
C、绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故C错误；
D、两个完全相同灯泡的电阻相等，它们串联时通过的电流相等，由P=I2R可知两灯泡的实际功率相等，两灯泡的亮暗相同，故D错误。
故选：B。
(1)摩擦起电的实质是电荷的转移，摩擦起电并没有创造新电荷；
(2)物理学中把正电荷定向移动的方向规定为电流的方向；
(3)绝缘体不容易导电是因为绝缘体中的自由电荷很少；
(4)两个完全相同灯泡的电阻相等，它们串联时通过的电流相等，根据P=I2R比较两灯泡的实际功率关系，然后判断两灯泡的亮暗关系。
本题考查了摩擦起电的实质、绝缘体不容易导电的原因、电流的方向、串联电路的电流等，要注意灯泡的亮暗取决于实际功率的大小。

8.【答案】D

【解析】解：
A、蒸发可以在任何温度下进行，沸腾必须达到一定的温度，故A错误；
B、樟脑丸减小，由固态直接变成气态，属于升华现象，故B错误；
C、霜是空气中的水蒸气遇冷凝华形成的冰晶，同时放出热量，故C错误；
D、烧水时在壶口上分看到的“白气”是温度较高的水蒸气遇冷液化形成的小水滴，故D正确。
故选：D。
①蒸发和沸腾都属于汽化现象，蒸发可以在任何温度下进行，沸腾必须达到一定的温度；
②水蒸气是无色透明的，人眼不能直接观察；
③物质由固态直接变成气态的过程叫升华；由气态直接变成固态的过程叫凝华。升华吸热、凝华放热。
此题考查了蒸发和沸腾的区别、液化现象和升华、凝华现象，是物态变化重要规律的考查，也是一道联系生活的应用题。

9.【答案】C

【解析】解：
AB、闭合开关S时，L1、L2串联，V1测电源的电压，V2测L1两端的电压；所以电源的电压U=6V，L1两端电压U1=3.6V；由串联电路的电压特点可得，L2两端电压U2=U−U1=6V−3.6V=2.4V.故A正确，B正确；
C、电流表相当于导线，若将电压表V1都换成电流表，由图知，V1换成的电流表将电源短路，故C错误；
D、将电压表V2换成电流表时，电路为L2的简单电路，电流表测通过L2的电流，L1被短路；所以L2亮，L1不亮，故D正确。
故选：C。
(1)由电路图可知，L1、L2串联，电压表V1测电源的电压，V2测L1两端的电压；根据V1的示数可知电源的电压，根据并联电路的电压特点可知L2两端电压；
(2)电流表相当于导线，由此分析电压表都换成电流表电路的连接情况；
(3)将电压表V2换成电流表时，电路为L2的简单电路，L1被短路，据此电路的连接情况和灯泡是否发光。
本题考查了串联电路的特点和电压表的正确使用，分清电压表所测电路元件和电压表换成电流表时电路的变化是解决本题的关键。

10.【答案】B

【解析】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、图中装置是探究磁极间相互作用规律的实验装置，故A错误；
B、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故B正确；
C、该实验为奥斯特实验，说明了电流周围存在着磁场，故C错误；
D、图中装置是判定通电螺线管磁场的实验，故D错误。
故选：B。
根据通电导体在磁场中受到磁场力的作用分析解答。
对于电磁学中的电流磁效应、磁场对通电导体有力的作用、磁极间的相互作用规律区分要注意条件。

11.【答案】C

【解析】解：AB、已知两种液体质量相等，用相同的加热器加热说明相同时间提供的热量相等，故B错误；
由图像可以看出：在吸收热量相同时，甲液体升高的温度更大，由公式c=Qm△t知，甲液体比热容较小，故A错误；
C、由图像可以看出：升高相同温度时，甲需要的时间较短，乙需要的时间较长，也就是甲需要的热量较少，乙液体吸收的热量较多，故C正确；
D、比热容是物体本身的一种特性，与质量、温度、温度的变化以及吸收热量的多少无关，故D错误。
故选：C。
(1)已知不同液体质量、升高温度大小关系，用公式c=Qm△t来比较比热容的大小；
(2)已知相同规格的电加热器，也就是相同时间给两种液体提供的热量相同，所以从加热时间长短比较吸收的热量多少；
(3)根据图判断出当升高相同的温度，通过比较加热时间来比较吸收热量的多少；
(4)比热容是物体本身的一种特性，与质量、温度、温度的变化以及吸收热量的多少无关。
不同物质比热一般不同。公式c=Qm△t来只是用来计算比热大小，但同种物质比热一定，与物体吸收热量、质量、温度变化大小无关。

12.【答案】C

【解析】解：
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；
C、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故C正确；
D、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故D错误。
故选：C。
①保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作；
②三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳；
③电流通过灯泡能形成完整通路，灯泡就能发光；
④灯泡处于断路状态时不能发光。
此题考查了保险丝的作用及家庭电路故障的分析，是一道联系实际的应用题。正确理解通路、断路和短路的概念，是解答此类问题的基础。

13.【答案】AC

【解析】
【分析】
本题考查应用物理知识解决实际问题的能力，在本题中应认清电路的构造联系所学知识进行解答。
(1)根据右手螺旋定则电磁铁出电磁铁的N极；
(2)电流大小发生变化时，电动机转动速度变化；
(3)图中有两个电路，左侧为压敏电压与电磁铁串联，右侧为电机控制电路，当衔铁与触点1接触时，R1与电机串联，当衔铁与触点2接触时，电阻断路，电机中电流增大。
【解答】
A.根据右手螺旋定则电磁铁的上端为N极，即相当于条形磁铁的N极，故A正确；
B.当电流的方向发生变化时，电动机转动方向改变，转动速度不变，电梯运行的速度不会发生变化，故B错误；
C.R是一个压敏电阻，其阻值随压力的增大而减小，当人走上电梯后，压力增大，R的阻值变小，电路中电流变大，电磁铁磁性增强，则衔铁被拉下，与触点2接触，则电机上的电流增大，电动机转速变大，故C正确。
D.当没有人走上电梯后，压力小，R的阻值变大，电路中电流变小，电磁铁磁性弱，则衔铁不会被拉下，与触点1接触，则电机与R1串联，电流小，电动机转速变慢，故D错误。
故选AC。
14.【答案】BD

【解析】解：
A.在a、b两点间接入一个合适的电流表时，电路为定值电阻R的简单电路，电流表测电路中的电流，则电流表的示数I=UR=12V12Ω=1A，故A错误；
B.在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源两端的电压，其示数接近电源的电压，故B正确；
C.在a、b两点间接入一个R′=18Ω的电阻时，两电阻串联，因串联电路中总电阻等于各分电阻之和，所以电路消耗的电功率P=U2R+R′=(12V)212Ω+18Ω=4.8W，故C错误；
D.由P=UI可得，灯泡的额定电流IL=PLUL=3W6V=0.5A，灯泡的电阻RL=ULIL=6V0.5A=12Ω，在a、b两点间接入一个“6V 3W”的小灯泡时，灯泡与R串联，此时电路中的电流I′=UR+RL=12V12Ω+12Ω=0.5A，由I′=IL=0.5A可知，小灯泡恰能正常发光，故D正确。
故选：BD。
(1)在a、b两点间接入一个合适的电流表时，电路为定值电阻R的简单电路，电流表测电路中的电流，根据欧姆定律求出电流表的示数；
(2)在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源两端的电压；
(3)在a、b两点间接入一个18Ω的电阻时，两电阻串联，根据电阻的串联和P=UI=U2R求出电路消耗的电功率；
(4)根据P=UI求出灯泡的额定电流，利用欧姆定律求出灯泡的电阻，在a、b两点间接入一个“6V 3W”的小灯泡时，灯泡与R串联，根据电阻的串联和欧姆定律求出此时电路中的电流，然后与灯泡的额定电流相比较判断其是否能正常发光。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用等，分清电路的连接方式是关键。

15.【答案】解：当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，说明这两个开关可以独立工作、互不影响即为并联，且电铃和指示灯串联在干路上，如图所示：


【解析】根据“当乘客按下任一按钮，驾驶台上的指示灯发光，同时电铃响”结合串并联电路特点判断两个开关的连接方式，然后连接电路图。
根据题意得出两开关的连接方式是解答本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作(并联)，还是相互影响(串联)。

16.【答案】解：经分析可知，开关S、S1串联，且两开关控制火线，如下图所示：


【解析】根据“S1和总开关S必须同时闭合时，洗衣机才能工作”可知，两开关串联共同控制电动机，且开关控制火线。
在设计电路图时，首先要明确用电器的基本连接方式，再明确开关所起的作用，此题有一定难度。

17.【答案】89 液态  不会  试管内的物质温度达到水的沸点，吸受热量，但温度不再升高，不能达到该物质的沸点217.9℃

【解析】解：(1)由图知：温度计的最小刻度值是1℃，因此该温度计的示数是89℃；
分析图像乙可知，AB段物质吸收热量，温度不断升高，BC段吸收热量，温度保持在80℃不变，CD段物质吸收热量，温度不断升高，则物质为晶体，
89℃时在CD段，此时已经熔化完毕，该物质处于液态；
(2)液体沸腾的特点：不断吸收热量，温度保持不变，因此继续加热，当烧杯中的水已经到达沸点，开始沸腾，此时烧杯中的水的温度不再升高，被研究物质的温度不再升高，因此不能达到该物质的沸点217.9℃，所以试管中的物质不会沸腾。
故答案为：(1)89；液体；(2)不会；试管内的物质温度达到水的沸点，吸受热量，但温度不再升高，不能达到该物质的沸点217.9℃。
(1)此题温度计的示数在量程的范围内，分度值为1℃，据此读出温度计的示数；
晶体有固定的熔化温度，非晶体没有固定的熔化温度，晶体熔化前固态，熔化过程中固液共存，熔化后液态。
(2)液体沸腾时吸收热量，温度保持不变。
本题考查熔化实验，像这类实验题主要考查这样几个方面：①实验数据的分析，判断晶体还是非晶体，绘制温度--时间图像，找出熔点或凝固点；
②判断某个时间段物质所处的状态，熔化前固态，熔化过程中固液共存，熔化后液态。

18.【答案】电流表示数  A、B ②  导体的电阻与导体的材料有关  ③  D

【解析】解：(1)小灯泡的亮度来反映电阻丝电阻的大小，缺点是电阻变化较小时，灯泡的亮度变化不明显；所以实验中用电流表来反应电阻丝电阻的大小；
(2)由表知：电阻丝A与B的材料、横截面积相同而长度不同，可用A与B验证①导体的电阻与导体的长度有关；
A、C两根电阻丝材料与长度相同而长度不同，可用A与C验证②导体的电阻与导体的横截面积有关；A、D两根电阻丝长度与横截面积相同而材料不同，用A与D可验证③导体的电阻与导体的材料有关；A、D两根电阻丝长度与横截面积相同而材料不同，分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，导体的电阻与导体的材料有关；
(3)要探究电阻大小与导体材料的关系时，需保证电阻丝的长度、横截面积相同，材料不同，小丽在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路不能完成对猜想③的实验验证；
(4)A.探究物体吸收热量的多少与哪些因素有关时，采用的是控制变量法，故A不符合题意；
B.探究液体蒸发的快慢与哪些因素有关时，采用的是控制变量法，故B不符合题意；
C.探究电流与电压和电阻的关系，采用的是控制变量法，故C不符合题意；
D.探究串联电路中的电流关系，没有采用控制变量法，故D符合题意；
故选D。
故答案为：(1)电流表示数；(2)A、B；②；导体的电阻与导体的材料有关；(3)③；(4)D。
(1)导体电阻的大小是通过电流的大小来反映的，这在物理学中称之为“转换法”；
(2)(3)(4)影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
解决此类实验题目，要结合影响电阻大小的因素分析解答。本探究实验中用到了两种物理学方法：一是控制变量法，二是转换法(通过电流大小比较电阻大小)。

19.【答案】A 保护电路(或调节灯泡两端电压)电流表的正负接线柱接反了  3.8V1.292A定值电阻两端的电压

【解析】解：(1)由题知，灯泡的额定电压为3.8V，所以电压表应选择大量程与灯泡并联，如图所示：
；
(2)为了保护电路，闭合开关前，滑动变阻器的滑片P应移到最大值A端；
测量小灯泡的电功率实验中，滑动变阻器的作用一是保护电路；二是调节灯泡两端电压；
(3)由图乙知，电流表指针反向偏转，原因是电流表的正负接线柱接反了；
(4)灯泡两端电压等于额定电压3.8V时正常发光，由图丙知，电流表使用的是小量程，分度值0.02A，示数为0.34A，
所以灯泡的额定功率：P=UI=3.8V×0.34A=1.292W；
(5)探究电流与电阻关系的实验中要控制定值电阻两端电压不变，由串联电路的分压原理知，当把5Ω的定值电阻更换为10Ω的定值电阻后，定值电阻两端分得电压增大，
所以滑动变阻器的滑片应向A端滑动，增大滑动变阻器连入电路的阻值，增大其分得电压，以减小定值电阻分得电压，使电压数不变；
由图像知，纵坐标表示通过定值电阻的电流，横坐标表示定值电阻阻值，阴影部分是长方形，面积等于长与宽的乘积，由U=IR知，阴影部分的面积表示的物理量是定值电阻两端的电压。
故答案为：(1)见上图；(2)A；保护电路(或调节灯泡两端电压)；(3)电流表的正负接线柱接反了；(4)3.8V；1.292；(5)A；定值电阻两端的电压。
(1)根据灯泡的额定电压选择电压表量程与灯泡并联；
(2)闭合开关前，应将滑片滑到最大值端；滑动变阻器的作用有：保护电路、调节灯泡两端的电压；
(3)电流表接入电路中应使电流从正接线柱流进，负接线柱流出；
(4)灯泡两端电压等于额定电压时正常发光，由图丙读出灯泡正常发光时的电流，由P=UI计算灯泡的额定功率；
(5)探究电流与电阻关系的实验中要控制定值电阻两端电压不变，由串联电路的分压原理分析将5Ω的定值电阻更换为10Ω的定值电阻后滑片的移动方向；
根据图像中阴影部分的坐标和长方形面积分析判断阴影面积表示的物理量。
本题是测灯泡电功率的实验，考查了实物电路的连接、注意事项、电表的使用和读数、电功率的计算，还考查了探究电流与电压关系实验中控制变量法的使用，难度适中。

20.【答案】解：
(1)1kg煤完全燃烧产生的热量：
；
(2)由图知，水升高的温度△t=80℃−10℃=70℃，
；
(3)煤烧水时的效率：
。
答：(1)1kg煤完全燃烧放出的热量是3×107J；
(2)经过6min加热，水吸收的热量是5.88×106J；
(3)煤炉烧水时的效率是19.6%。

【解析】(1)已知煤的质量和热值，利用Q=mq可求得煤完全燃烧产生的热量；
(2)由图知，经过6min时间加热，水升高的温度值，利用吸热公式求水吸收的热量；
(3)烧水时的效率等于水吸收的热量与煤完全燃烧放出的热量之比。
本题考查了学生对吸热公式、燃料完全燃烧放热公式、效率公式的掌握和运用，能从水温随时间变化的图像得出水的初温和末温是关键。

21.【答案】解：
(1)由图甲可知，当开关S与触点1连接时，电路中只有R1，电路中电阻较小；当开关S与触点2连接时，电路中R1、R2串联，电路中电阻较大；电源电压一定，由P=U2R可知，当开关S与触点1连接时，电路电功率较大、电饭锅处于加热状态；当开关S与触点2连接时，电路电功率较小、电饭锅处于保温状态。
按下开关S与触点1连接，加热10min，电饭锅消耗的电能：
；
(2)当开关S与触点2连接时，R1、R2串联，电路电功率较小、电饭锅处于保温状态，
3000recs/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转3000转，
1min消耗的电能：
，
保温功率：
，
由P=U2R可得：
，
R2的阻值：
；
(3)用电高峰时，实际电压，
电饭锅加热状态的实际功率：
。
答：(1)加热状态时，电饭锅消耗的电能为6.6×105J；
(2)R2的阻值为440Ω；
(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率为704W。

【解析】(1)分析电路图，比较开关S与触点1、2连接时，电路中电阻大小关系，电源电压一定，利用P=U2R可知电功率大小关系，进而得出是处于加热状态还是保温状态。
按下开关S与触点1连接，电路电功率较大、电饭锅处于加热状态，加热10min，利用求电饭锅消耗的电能；
(2)当开关S与触点2连接时，R1、R2串联，电路电功率较小、电饭锅处于保温状态。3000recs/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转3000转，据此求1min消耗的电能，再利用P=Wt求保温功率，利用P=U2R求串联电阻，进而求出R2的阻值；
(3)求出用电高峰时实际电压，利用P=U2R求电饭锅加热状态的实际功率。
本题考查了消耗电能、电功率的计算，本题关键：一是灵活应用电功率的相关公式，二是分析电路图得出加热、保温状态时的电路组成。
