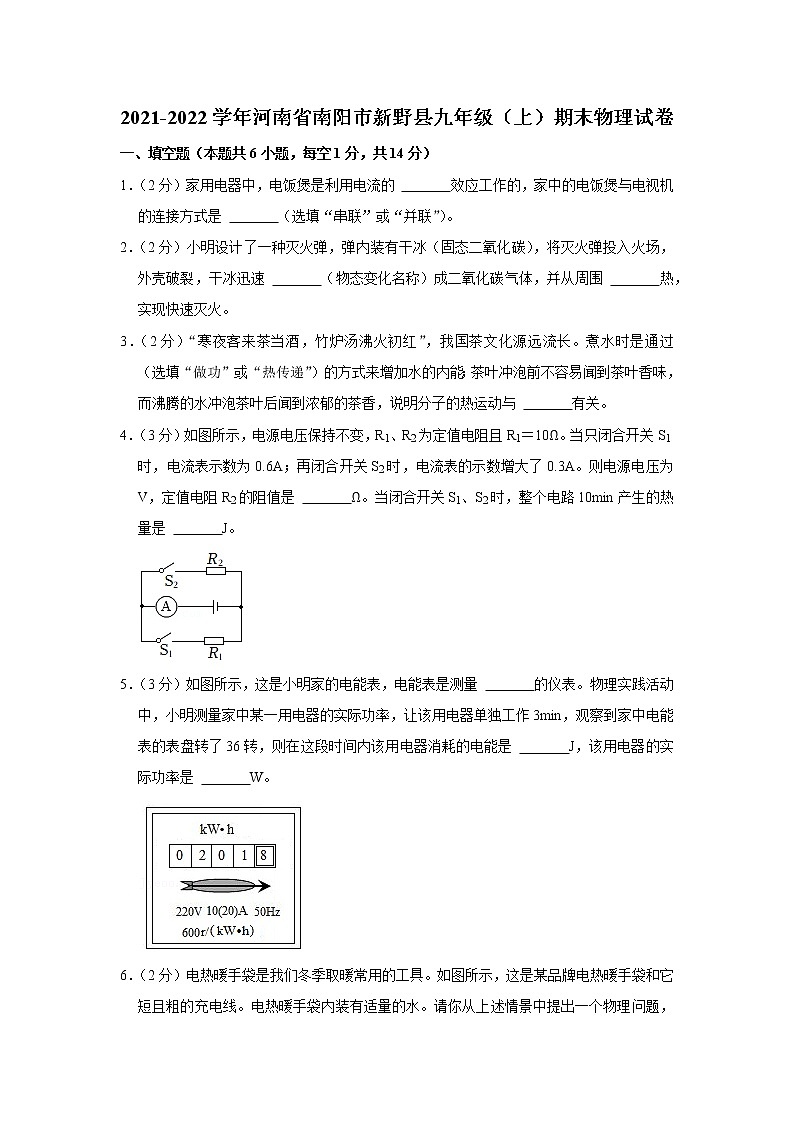

2021-2022学年河南省南阳市新野县九年级（上）期末物理试卷
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）家用电器中，电饭煲是利用电流的 　 　效应工作的，家中的电饭煲与电视机的连接方式是 　 　（选填“串联”或“并联”）。
2．（2分）小明设计了一种灭火弹，弹内装有干冰（固态二氧化碳），将灭火弹投入火场，外壳破裂，干冰迅速 　 　（物态变化名称）成二氧化碳气体，并从周围 　 　热，实现快速灭火。
3．（2分）“寒夜客来茶当酒，竹炉汤沸火初红”，我国茶文化源远流长。煮水时是通过 　 　（选填“做功”或“热传递”）的方式来增加水的内能；茶叶冲泡前不容易闻到茶叶香味，而沸腾的水冲泡茶叶后闻到浓郁的茶香，说明分子的热运动与 　 　有关。
4．（3分）如图所示，电源电压保持不变，R1、R2为定值电阻且R1＝10Ω。当只闭合开关S1时，电流表示数为0.6A；再闭合开关S2时，电流表的示数增大了0.3A。则电源电压为 　 　V，定值电阻R2的阻值是 　 　Ω。当闭合开关S1、S2时，整个电路10min产生的热量是 　 　J。

5．（3分）如图所示，这是小明家的电能表，电能表是测量 　 　的仪表。物理实践活动中，小明测量家中某一用电器的实际功率，让该用电器单独工作3min，观察到家中电能表的表盘转了36转，则在这段时间内该用电器消耗的电能是 　 　J，该用电器的实际功率是 　 　W。

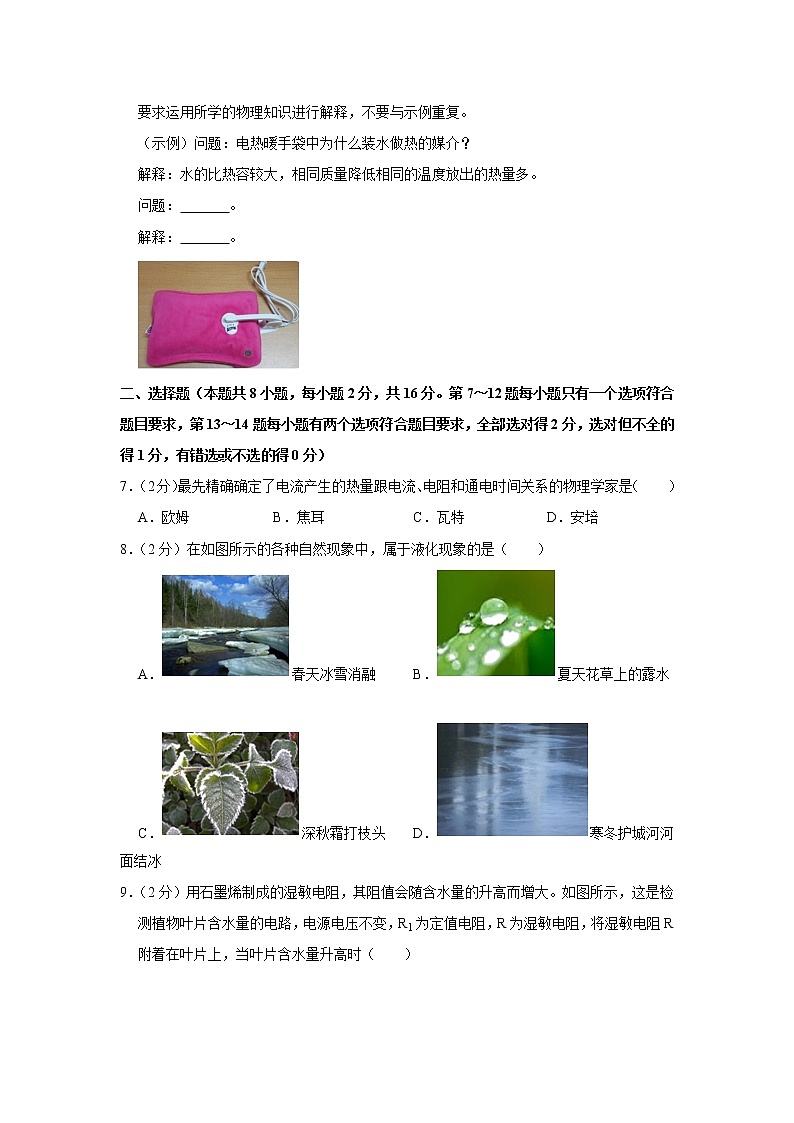

6．（2分）电热暖手袋是我们冬季取暖常用的工具。如图所示，这是某品牌电热暖手袋和它短且粗的充电线。电热暖手袋内装有适量的水。请你从上述情景中提出一个物理问题，要求运用所学的物理知识进行解释，不要与示例重复。
（示例）问题：电热暖手袋中为什么装水做热的媒介？
解释：水的比热容较大，相同质量降低相同的温度放出的热量多。
问题：　 　。
解释：　 　。

二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选或不选的得0分）
7．（2分）最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是（　　）
A．欧姆 B．焦耳 C．瓦特 D．安培
8．（2分）在如图所示的各种自然现象中，属于液化现象的是（　　）
A．春天冰雪消融 B．夏天花草上的露水
C．深秋霜打枝头 D．寒冬护城河河面结冰
9．（2分）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示，这是检测植物叶片含水量的电路，电源电压不变，R1为定值电阻，R为湿敏电阻，将湿敏电阻R附着在叶片上，当叶片含水量升高时（　　）

A．电流表示数增大 B．电压表示数减小
C．电路总电阻减小 D．电路总功率增大
10．（2分）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（　　）

A．甲灯短路 B．甲灯断路 C．乙灯断路 D．丙灯断路
11．（2分）加强城市交通安全，我市在交叉路口相继安装了交通红绿灯和电子警察监控系统。如图所示，这是某一路口的红绿灯设施，红、绿、黄三只灯泡均标有“220V 22W”字样。下列说法正确的是（　　）

A．红、绿、黄三只灯泡是串联的
B．红绿灯设施两端的总电压为660V
C．红绿灯设施正常工作20h消耗的电能为0.44kW•h
D．红、绿、黄三只灯泡的灯丝若使用超导体材料制作，灯泡的亮度将更亮
12．（2分）有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是（　　）
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
（多选）13．（2分）如图甲所示，这是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙所示，R0为定值电阻。下列说法正确的是（　　）

A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R消耗的电功率不变
D．身高越高，定值电阻R0消耗的电功率越大
（多选）14．（2分）如图甲所示，这是某品牌家用电吹风，其电路如图乙所示，R1、R2为发热电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”、“冷风”、“暖风”或“热风”四种状态。下列说法正确的是（　　）

A．要使电吹风正常工作，图甲中的A处安装发热电阻丝，B处安装电动机
B．电吹风吹热风时通过做功的方式增加空气的内能
C．闭合开关S、S1，断开开关S2时，电吹风处于热风状态
D．电吹风用了几年后，由于发热电阻丝的升华，实际发热功率会变小
三、作图题（本题共2小题，每小题2分，共4分）
15．（2分）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将三孔插座、电灯和控制电灯的开关正确接入家庭电路中。

16．（2分）在班级举行的小发明、小制作比赛活动中，小明同学自制了一个可选光台灯。当闭合强光键S1时，主灯L1亮辅灯L2不亮，台灯发出较强的光；当闭合弱光键S2时，辅灯L2亮主灯L1不亮，台灯发出较弱的光。请你在图中方框内画出该台灯的电路图。

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．（4分）如图所示，这是小明“探究冰熔化的特点”的实验装置。
（1）安装实验器材时，应先确定 　 　（选填“铁棒A”、“铁夹B”或“铁圈C”）的位置。
（2）小明实验记录的数据如表，分析数据可知：冰在熔化过程中温度 　 　，冰的熔点为 　 　℃。
时间/min
0
1
2
3
4
5
6
温度/℃
﹣6
﹣4
﹣2
0
0
1
2
（3）若持续加热，试管中的水最终 　 　（选填“能”或“不能”）沸腾。

18．（6分）在物理实践活动课中，实验小组设计并组装了如图所示的实验装置，对“比较不同物质的吸热情况”及“电热与电阻的关系”进行了探究，A、B、C瓶内装有甲、乙两种液体，加热电阻大小关系为RA＝5Ω，RB＝RC＝2.5Ω，瓶内均插有温度计。
（1）为了便于同时探究以上两个问题，三个瓶内液体应满足 　 　相同（选填“质量”或“体积”）。
（2）实验小组中收集到的数据如表。
时间/min
0
1
2
3
4
A瓶内甲液体的温度/℃
20
27
34
41
48
B瓶内甲液体的温度/℃
20
24
28
32
36
C瓶内乙液体的温度/℃
20
23
26
29
32
（3）要比较甲、乙两种液体的吸热情况，应对比分析 　 　两瓶的实验数据，实验中通过观察 　 　来比较两种液体的吸热能力。通过分析可知 　 　（选填“甲”或“乙”）液体的比热容大。
（4）要分析“电热与电阻的关系”，应比较 　 　两瓶的实验数据，通过分析可得出的结论是：在电流和通电时间相同时，　 　。

19．（9分）在“测量小灯泡的额定功率”实验中，小明选择的待测小灯泡的额定电压为2.5V，灯丝正常发光时的电阻约为8Ω。

（1）小明连接的实验电路如图甲所示，请用笔画线代替导线将电路连接完整。（要求：滑动变阻器的滑片P向A端移动时，电流表示数变大，连线不得交叉）
（2）连接实物电路过程中，开关必须 　 　（选填“断开”或“闭合”）。
（3）连接好电路后，移动滑动变阻器的滑片P到最大阻值处再进行实验，小明发现小灯泡不亮，电流表无示数，电压表有示数且接近3V，则电路故障可能是 　 　。
（4）排除故障后，继续实验，调节滑动变阻器的滑片P，使小灯泡正常发光时，电流表的示数如图乙所示，其读数为 　 　A，小灯泡的额定功率为 　 　W。
（5）小明在实验中还观察到当小灯泡的实际功率越大时，小灯泡的亮度越 　 　（选填“亮”或“暗”）。
（6）同班的小亮在进行实验时发现电流表已损坏无法使用，通过思考后，小亮添加一个已知阻值为R0的定值电阻，设计了如图丙所示的电路，也正确测出了小灯泡的额定功率，请将实验步骤补充完整。（电源电压未知且保持不变）
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片P使电压表的示数为U额；
②保持滑动变阻器滑片P位置不动，　 　，读出此时电压表的示数为U；
③小灯泡额定功率的表达式：P额＝　 　。（用U额、U、R0表示）
五、综合应用题（本题共2小题，第20题8分，每21题9分，共17分）
20．（8分）小明家新购买了一辆小汽车，小明查阅资料及说明书得到小汽车的部分数据如表所示，其中经济耗油量“（90km/h）10L/100km”，是指小汽车以90km/h的速度行驶100km，消耗汽油10L。
燃油
汽油
油箱容积V/L
40
燃油热值q/（J•kg﹣1）
4.5×107
发动机输出功率P/kW
22.5
空车质量m/t
1.5
经济耗油量
（90km/h）10L/100km
（1）给汽车提供动力的是发动机的 　 　冲程。小汽车行驶一段路程后油箱中汽油减少，剩余汽油的热值 　 　（选填“变大”、“变小”或“不变”）。
（2）小汽车以90km/h的速度行驶100km发动机所做的功。
（3）小汽车以90km/h的速度匀速行驶100km的过程中发动机的热机效率。（ρ汽油＝0.8×103kg/m3）
21．（9分）如图甲所示，这是某品牌电暖器，其简化电路图如图乙所示，其中R1、R2是两个相同的电热丝，单个电热丝的电流与电压的关系图像如图丙所示，每个电热丝的额定电压均为220V。

（1）电热丝R1、R2的阻值随两端实际电压的增大而 　 　（选填“增大”、“减小”或“不变”）。
（2）每个电热丝正常工作时的电阻及额定功率各是多少？
（3）闭合开关S2，断开开关S1、S3时，电暖器消耗的总功率是多少？
（4）闭合开关S1、S3，断开开关S2时，让电暖器工作15min，容积为50m3的密闭卧室内的温度升高了10℃，则电暖器的加热效率是多少？[结果保留到1%，c空气＝1.0×103J/（kg•℃），ρ空气＝1.2kg/m3]

2021-2022学年河南省南阳市新野县九年级（上）期末物理试卷
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．【解答】解：（1）电饭煲工作时，消耗电能全部转化为内能，都是利用电流的热效应工作的；
（2）家庭电路中电饭煲与电视机工作时互不影响，因此连接方式是并联。
故答案为：热；并联。
2．【解答】解：灭火弹中的干冰在外壳破裂后会直接升华为气态，在升华的过程中，吸收热量，从而起到降温作用，实现快速灭火。
故答案为：升华；吸。
3．【解答】解：煮水时内能发生了转移，是通过热传递的方式来增加水的内能；
茶叶冲泡前不容易闻到茶叶香味，而沸腾的水冲泡茶叶后闻到浓郁的茶香，说明分子的热运动与温度有关，温度越高，分子的无规则运动越剧烈。
故答案为：热传递；温度。
4．【解答】解：（1）只闭合开关S1时，电路为R1的简单电路，
由欧姆定律可得，电源电压：U＝I1R1＝0.6A×10Ω＝6V；
（2）当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，
因为并联电路各支路独立工作、互不影响，
所以通过R1的电流不变，仍为0.6A，电流表的示数增大了0.3A，则通过R2的电流为0.3A，
并联电路各支路两端的电压相等，由欧姆定律可得R2的阻值：
R2＝＝＝20Ω；
（3）当闭合开关S1、S2时，干路电路电流为：
I＝I1+I2＝0.6A+0.3A＝0.9A，
整个电路10min产生的热量为：
Q＝W＝UIt＝6V×0.9A×10×60s＝3240J。
故答案为：6；20；3240。
5．【解答】解：（1）电能表是用来测量电功的仪表；
（2）600r/（kW•h）表示电路中用电器每消耗1kW•h电能，电能表的转盘转过600转，
则电能表的表盘转了36转，用电器消耗的电能：W＝＝0.06kW•h＝2.16×105J；
t＝3min＝180s，
用电器的实际功率：P实＝＝＝1200W。
故答案为：电功；2.16×105；1200。
6．【解答】解：（1）问题：用短且粗的充电线；
解释：导体的电阻与导体的材料、长度、横截面积和温度有关；导线短而粗，是为了减小导线的电阻；
（2）问题：电热暖手袋内装有适量的水；
解释：水的比热容较大，在同等情况下，水和其它物质相比，降低相同的温度，水放出的热量多，取暖效果好。
故答案为：电热暖手袋内装有适量的水；水的比热容较大，在同等情况下，水和其它物质相比，降低相同的温度，水放出的热量多，取暖效果好。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选或不选的得0分）
7．【解答】解：最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是焦耳，他通过实验总结出了焦耳定律。
故选：B。
8．【解答】解：A、春天冰雪消融，冰变成水发生的是熔化现象，故A不符合题意；
B、夏天花草上的露水，是空气中的水蒸气遇冷变成小水珠，发生的是液化现象，故B符合题意；
C、深秋霜打枝头，霜是由空气中的水蒸气凝华而成的，故C不符合题意；
D、寒冬护城河河面结冰，是由液体变成固态，是凝固现象，故D不符合题意。
故选：B。
9．【解答】解：由电路图可知，湿敏电阻R与定值电阻R1串联，电压表测R1两端的电压，电流表测电路中的电流。
因湿敏电阻的阻值会随含水量的升高而增大，所以，当叶片含水量升高时，叶片上附着的湿敏电阻R的阻值变大，电路的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小；
由U＝IR可知，R1两端的电压变小，即电压表的示数变小；
电源电压不变，电路中的电流变小，根据P＝UI可知，总功率变小；
综上所述，B正确。
故选：B。
10．【解答】解：由图知，闭合开关，三只灯泡串联，电压表测量乙两端电压，电流表测量电路电流。
A、如果甲灯短路，其它灯泡能够发光。故A不符合题意；
B、如果甲灯断路，整个电路断路，所以三只灯泡都不能发光，电流表、电压表都无示数；将甲、乙两灯泡互换，电压表串联在电源两端有示数，电流表仍然断路无示数。故B符合题意；
C、如果乙灯断路，电压表串联在电源两端有示数。故C不符合题意；
D、如果丙灯断路，整个电路断路，所以三只灯泡都不能发光，电流表、电压表都无示数；将甲、乙两灯泡互换，整个电路仍然断路，电流表、电压表都无示数。故D不符合题意。
故选：B。
11．【解答】解：A、城市公路的十字路口安装的红、绿、黄三盏交通指示灯之间是互不影响的，所以是并联的关系，故A错误；
B、根据并联电路的电压特点可知，三只灯泡两端的电压与电源电压相等，因此红绿灯设施两端的总电压为220V，故B错误；
C、已知红、绿、黄三只灯的额定功率相同，且每次只有一盏灯工作，
则该设施正常工作20h消耗的电能：W＝Pt＝22×10﹣3kW×20h＝0.44kW•h，故C正确；
D、白炽灯发光的原理是先发热后发光，电阻为零无法将电能转化为内能，灯丝无法发热，故D错误。
故选：C。
12．【解答】解：（1）由P＝UI＝可得，两灯泡正常发光时的电阻分别为：
R1＝＝＝484Ω，R2＝＝＝1210Ω，
则R1＜R2，即L1的电阻较小，故A错误；
（2）两灯并联接入220V的电路，它们两端的电压等于220V，均能正常发光，
则L1、L2消耗功率之比P1：P2＝100W：40W＝5：2，故B错误；
（3）两灯串联接入220V的电路时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流I＝＝＝A，
L1消耗的功率P1′＝I2R1＝（A）2×484Ω≈8.2W＜25W，故C正确；
两灯泡消耗总功率P＝UI＝220V×A≈28.6W＜40W，故D错误。
故选：C。
13．【解答】解：
由电路图可知，R与R0串联在电路中，电压表测滑片P下方电阻丝两端的电压，电流表测电路中的电流；
A、因电压表在电路中相当于断路，则当滑片移动时，滑动变阻器接入电路中的电阻不变；身高越高时，滑片会向上移动，由于滑动变阻器接入电路的电阻不变，电路的总电阻不变，由欧姆定律可知，电路中的电流不变，所以电流表示数不能显示身高的变化，故A错误；
B、电压表测滑片下方电阻丝两端的电压，身高越高时，滑片下方电阻丝的阻值越大，由U＝IR可知电压表示数越大，所以应该用电压表示数显示身高，且身高越高示数越大，故B正确；
C、身高越高时，由于电路中的电流不变，R、R0的阻值不变，则根据P＝I2R可知R、R0消耗的电功率不变，故C正确、D错误。
故选：BC。
14．【解答】解：A、电吹风是利用电动机将被加热电阻附近的空气吹出而产生热风的，所以A处应为电阻丝，B处应为电动机，故A正确；
B、电吹风吹热风时通过热传递的方式增加空气的内能，故B错误；
C、要使电吹风处于“冷风”状态，则内部加热电阻不能接入电路，即只闭合开关S，不闭合其他开关。
要使电吹风处于“暖风”状态，只需要将一根电阻丝接入电路，分析电路图可知，此时应闭合S、S1、S2，仅电阻丝R1和电动机工作；
要使电吹风处于“热风”状态，需要将两根电阻丝并联接入电路，分析电路图可知，此时应闭合S、S2，电阻丝R2、R1和电动机工作；
故闭合开关S、S1，断开开关S2时，电吹风处于暖风状态，故C错误；
D、由于电阻丝的升华，会导致电阻丝变细，由影响电阻大小因素可知电阻横截面积越小，电阻越大，结合电功率公式P＝可知此时电功率减小，故D正确。
故选AD。
三、作图题（本题共2小题，每小题2分，共4分）
15．【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：

16．【解答】解：将主灯L1和辅灯L2并联连接，使其中每一个开关分别控制主和辅灯，如图所示：

四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．【解答】解：（1）因为该实验需用酒精灯的外焰加热，所以先放置酒精灯后固定铁圈C，使用温度计测量温度时，温度计的液泡不能与容器底和容器壁接触，应最后固定铁棒A；
（2）由表格数据可知，冰是晶体，其熔化时的特点是吸收热量，温度不变；则冰的熔点是0℃；
（3）持续加热，烧杯中的水沸腾后，温度不变，此时试管中的水也达到了水的沸点，但不能继续从烧杯里的水中吸热，故不能沸腾。
故答案为：（1）铁圈C；（2）不变；0；（3）不能。
18．【解答】解：（1）由于物质吸收热量的多少与质量、物质种类等因素有关，所以要探究不同物质的吸热能力，应控制两种液体的质量相等；
（2）要比较甲、乙两种液体的吸热情况，需要控制电阻大小相同，改变液体的种类，故应对比分析B、C两瓶的实验数据，通过分析可知，相同质量的甲、乙两种液体吸收相同的热量，乙液体温度变化小，乙的吸热能力强，比热容大，即通过加热相同的时间比较升高的温度的方法来比较两种液体的吸热能力；
（3）要分析“电热与电阻的关系”，应控制液体的种类相同，改变电阻的大小，故应比较A、B两瓶的实验数据，通过分析可得出的结论是：在电流和通电时间相同时，电阻越大，产生的热量越多。
故答案为：（1）质量；（2）B、C；液体升高的温度；乙；（3）A、B；电阻越大，产生的热量越多。
19．【解答】解：（1）小灯泡正常发光时的电流约为：I＝＝≈0.3A，因此电流表选用0～0.6A的量程，将电流表串联在电路中；小灯泡的额定电压为2.5V，则电压表选用0～3V的量程，将电压表并联在灯泡两端；滑动变阻器的滑片P向A端移动时，电流表示数变大，此时滑动变阻器接入电路的电阻变小，因此滑动变阻器的A接线柱接入电路，电路连接如下图所示：
；
（2）为了保护电路，连接实物电路过程中，开关必须断开；
（3）小灯泡不亮，电流表无示数，说明电路可能断路；电压表有示数且接近3V，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，故电路故障可能是小灯泡断路；
（4）由（1）可知，电流表选用小量程；调节滑动变阻器的滑片P，使小灯泡正常发光时，电流表的示数如图乙所示，其分度值0.02A，示数为0.3A，小灯泡额定功率为：
P＝ULIL＝2.5V×0.3A＝0.75W；
（5）实际功率越大，小灯泡越亮；
（6）实验步骤：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片P使电压表的示数为U额；
②保持滑动变阻器滑片P位置不动，闭合开关S、S2，断开开关S1，读出此时电压表的示数为U；
③在步骤①中，灯泡、R0和变阻器串联，电压表测灯两端的电压，调节滑动变阻器的滑片P使电压表的示数为U额时，灯正常发光；
在步骤②中，灯泡、R0和变阻器仍串联，电压表测灯与定值电阻两端的总电压，因此时电路连接方式不变，各电阻的大小和电压不变，灯仍正常工作，
根据串联电路电压的规律，此时定值电阻两端的电压：
U0＝U﹣U额，
由欧姆定律可得，灯泡的额定电流：
I'＝I0＝＝，
所以小灯泡额定功率的表达式：
P额＝U额I'＝U额•。
故答案为：（1）见解答图；（2）断开；（3）小灯泡断路；（4）0.3；0.75；（5）亮；（6）②闭合开关S、S2，断开开关S1；③U额•。
五、综合应用题（本题共2小题，第20题8分，每21题9分，共17分）
20．【解答】解：（1）汽车在做功冲程中将燃料燃烧产生的内能转化为机械能，因此给汽车提供动力的是发动机的做功冲程；
热值是燃料的一种特性，只与燃料的种类有关，与燃料的质量无关，因此剩余汽油的热值不变；
（2）小汽车以90km/h的速度行驶100km，
由可知汽车行驶的时间为：＝＝h，
由表格可知汽车发动机的输出功率为P＝22.5kW，
则汽车做的功为：W＝Pt＝22.5kW×h＝25kW•h＝9×107J；
（3）小汽车以90km/h的速度行驶100km，消耗汽油体积V＝10L＝10dm3＝0.01m3，
由可知消耗汽油的质量为：m＝ρ汽油V＝0.8×103kg/m3×0.01m3＝8kg，
则消耗的汽油完全燃烧放出的热量为：Q放＝qm＝4.5×107J/kg×8kg＝3.6×108J，
则发动机的热机效率为：η＝＝＝25%。
答：（1）做功；不变；
（2）小汽车以90km/h的速度行驶100km发动机所做的功为9×107J；
（3）小汽车以90km/h的速度匀速行驶100km的过程中发动机的热机效率为25%。
21．【解答】解：（1）由图丙可知，随着电压的增大，电热丝的I﹣U图线越靠近U轴，所以电热丝R1、R2的阻值随两端实际电压的增大而增大；
（2）由图丙可知，当电热丝两端电压为220V时，通过电热丝的电流：I＝2A，
由I＝可知，电热丝的电阻：R1＝R2＝＝＝110Ω；
每个电热丝的额定功率：P1＝P2＝UI＝220V×2A＝440W；
（3）由图乙可知闭合开关S2，断开开关S1、S3时，R1、R2串联，
根据串联分压的特点可知，R1、R2两端的电压均为110V，
由图丙可知，当电热丝两端电压为110V时，通过电热丝的电流为I′＝1.5A，
由于串联电路中的电流处处相等，所以此时电路中的电流为I′＝1.5A，
则此时电暖器消耗的总功率：P＝UI′＝220V×1.5A＝330W；
（4）由图乙可知，闭合开关S1、S3，断开开关S2时，R1、R2并联，
此时电暖器的电功率：P′＝+＝+＝880W，
由P＝可知，电暖器消耗的电能：W＝P′t＝880W×15×60s＝7.92×105J，
由ρ＝可知，密闭卧室内空气的质量：m＝ρ空气V＝1.2kg/m3×50m3＝60kg，
空气吸收的热量：Q吸＝c空气mΔt＝1.0×103J/（kg•℃）×60kg×10℃＝6×105J，
电暖器的加热效率：η＝×100%＝×100%≈75.8%。
答：（1）增大；
（2）每个电热丝正常工作时的电阻为110Ω；额定功率是440W；
（3）闭合开关S2，断开开关S1、S3时，电暖器消耗的总功率是330W；
（4）电暖器的加热效率是75.8%。
