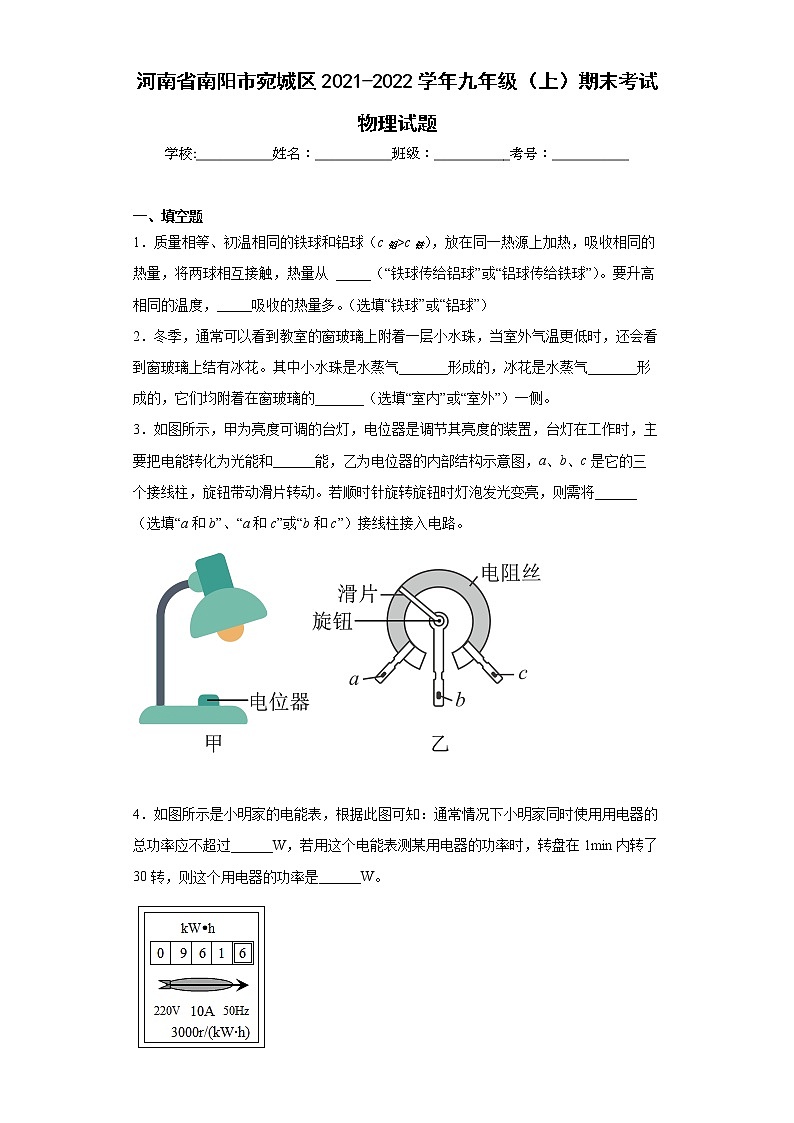

河南省南阳市宛城区2021-2022学年九年级（上）期末考试物理试题(word版含答案)

河南省南阳市宛城区2021-2022学年九年级（上）期末考试物理试题

学校:___________姓名：___________班级：___________考号：___________

一、填空题

1．质量相等、初温相同的铁球和铝球（c铝>c铁），放在同一热源上加热，吸收相同的热量，将两球相互接触，热量从 _____（“铁球传给铝球”或“铝球传给铁球”）。要升高相同的温度，_____吸收的热量多。（选填“铁球”或“铝球”）

2．冬季，通常可以看到教室的窗玻璃上附着一层小水珠，当室外气温更低时，还会看到窗玻璃上结有冰花。其中小水珠是水蒸气_______形成的，冰花是水蒸气_______形成的，它们均附着在窗玻璃的_______（选填“室内”或“室外”）一侧。

3．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置，台灯在工作时，主要把电能转化为光能和______能，乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。

4．如图所示是小明家的电能表，根据此图可知：通常情况下小明家同时使用用电器的总功率应不超过______W，若用这个电能表测某用电器的功率时，转盘在1min内转了30转，则这个用电器的功率是______W。

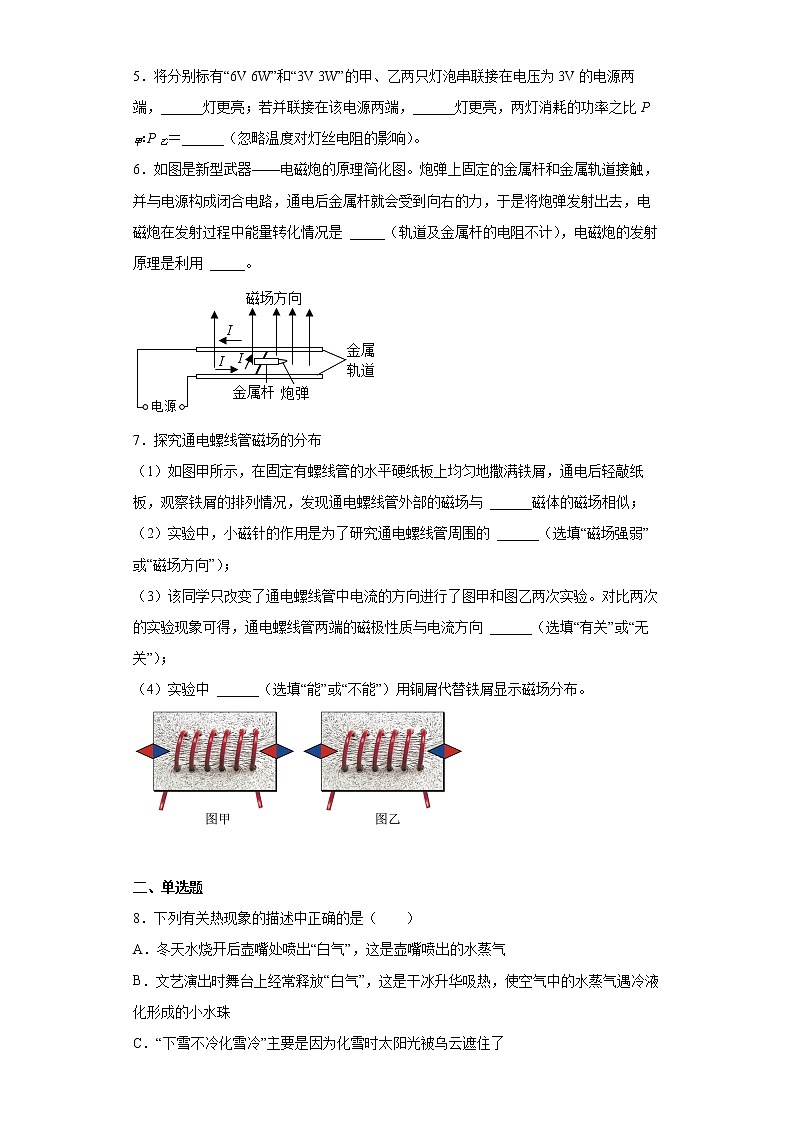

5．将分别标有“6V 6W”和“3V 3W”的甲、乙两只灯泡串联接在电压为3V的电源两端，______灯更亮；若并联接在该电源两端，______灯更亮，两灯消耗的功率之比P甲∶P乙＝______（忽略温度对灯丝电阻的影响）。

6．如图是新型武器——电磁炮的原理简化图。炮弹上固定的金属杆和金属轨道接触，并与电源构成闭合电路，通电后金属杆就会受到向右的力，于是将炮弹发射出去，电磁炮在发射过程中能量转化情况是 _____（轨道及金属杆的电阻不计），电磁炮的发射原理是利用 _____。

7．探究通电螺线管磁场的分布

（1）如图甲所示，在固定有螺线管的水平硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情况，发现通电螺线管外部的磁场与 ______磁体的磁场相似；

（2）实验中，小磁针的作用是为了研究通电螺线管周围的 ______（选填“磁场强弱”或“磁场方向”）；

（3）该同学只改变了通电螺线管中电流的方向进行了图甲和图乙两次实验。对比两次的实验现象可得，通电螺线管两端的磁极性质与电流方向 ______（选填“有关”或“无关”）；

（4）实验中 ______（选填“能”或“不能”）用铜屑代替铁屑显示磁场分布。

二、单选题

8．下列有关热现象的描述中正确的是（　　）

A．冬天水烧开后壶嘴处喷出“白气”，这是壶嘴喷出的水蒸气

B．文艺演出时舞台上经常释放“白气”，这是干冰升华吸热，使空气中的水蒸气遇冷液化形成的小水珠

C．“下雪不冷化雪冷”主要是因为化雪时太阳光被乌云遮住了

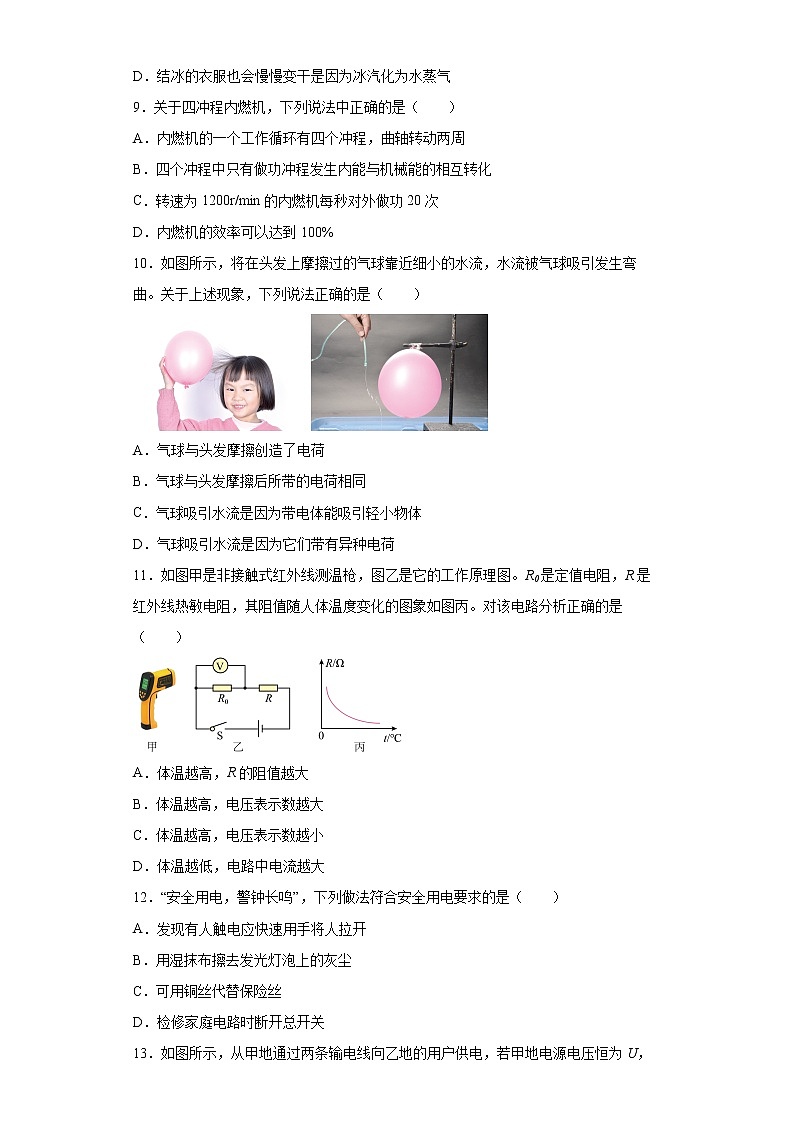

D．结冰的衣服也会慢慢变干是因为冰汽化为水蒸气

9．关于四冲程内燃机，下列说法中正确的是（　　）

A．内燃机的一个工作循环有四个冲程，曲轴转动两周

B．四个冲程中只有做功冲程发生内能与机械能的相互转化

C．转速为1200r/min的内燃机每秒对外做功20次

D．内燃机的效率可以达到100%

10．如图所示，将在头发上摩擦过的气球靠近细小的水流，水流被气球吸引发生弯曲。关于上述现象，下列说法正确的是（　　）

A．气球与头发摩擦创造了电荷

B．气球与头发摩擦后所带的电荷相同

C．气球吸引水流是因为带电体能吸引轻小物体

D．气球吸引水流是因为它们带有异种电荷

11．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）

A．体温越高，R的阻值越大

B．体温越高，电压表示数越大

C．体温越高，电压表示数越小

D．体温越低，电路中电流越大

12．“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　　）

A．发现有人触电应快速用手将人拉开

B．用湿抹布擦去发光灯泡上的灰尘

C．可用铜丝代替保险丝

D．检修家庭电路时断开总开关

13．如图所示，从甲地通过两条输电线向乙地的用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（　　）

A．用户家里的用电器两端电压等于U

B．输电线上消耗的电功率为

C．当用户使用的用电器增多时，输电线上因发热而损失的功率增大

D．当用户使用的用电器增多时，用户家里用电器两端电压保持不变

三、多选题

14．如图所示，甲、乙、丙、丁分别为动四式话筒、动圈式扬声器、电动机、发电机的构造示意图或原理示意图，下列说法中正确的是（　　）

A．甲与丁的原理相同，都是利用电磁感应原理

B．甲与丙的原理相同，都是利用电磁感应原理

C．乙与丁的原理相同，都是利用磁场对通电线圈有力的作用

D．乙与丙的原理相同，都是利用磁场对通电线圈有力的作用

15．物理实践活动中，小明同学利用热敏电阻R设计了一个“过热自动报警电路”，如图所示，控制电路两端的电压U1保持不变，电磁铁线圈的电阻忽略不计。将热敏电阻R安装在需要探测温度高低的地方，当探测温度正常时，指示灯亮；当探测温度超过某一值时，警铃响。下列说法正确的是（　　）

A．热敏电阻R的阻值随探测温度的升高而增大

B．图中电磁铁的下端P的磁极为S极

C．当探测温度升高时，电磁铁的磁性减弱

D．当探测温度升高时，控制电路消耗的总功率增大

四、作图题

16．请将下列元件的字母标号正确填入图中家庭电路的虚线框内。

A．（电灯）

B．（电灯控制开关）

C．（电能表）

D．（空气开关）

17．根据通电螺线管周围磁感线方向，在图中标明电源的“+”、“_”极和小磁针的N极（将小磁针的N极涂黑）。

五、实验题

18．小华同学为了探究“电流与电阻的关系”，设计了如图甲所示的电路图，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω   1A”字样，导线若干。

（1）在连接实物电路时，小华应将开关处于___________状态，闭合开关前，应将滑动变阻器滑片滑到最___________（选填“左”或“右”）端；

（2）小华先把10Ω的电阻接入电路，闭合开关后，移动滑动变阻器滑片，记录电压表示数和电流表示数；断开开关，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图乙所示，其示数是___________V，要完成这次实验，接下来她应将变阻器滑片向___________（选填“左”或“右”）移动，使电压表的示数为___________V；

（3）当小华改用50Ω的电阻继续实验时，发现无论怎样移动滑片，都无法使电压表示数达到实验要求的值，原因是滑动变阻器的阻值太小，所以实验所需滑动变阻器的最大阻值至少___________Ω。

19．在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V，实验电路如图甲所示。

（1）闭合开关前，图甲中滑动变阻器的滑片应位于______（选填“A”或“B”）端；

（2）小敏同学闭合开关，移动滑片到某一点时，电压表示数（如图乙所示）为______V，此时灯泡发光______（选填“较暗”或“较亮”）；

（3）小敏同学移动滑片，记下多组对应的电压表和电流表的示数，绘制成图丙所示的图象，根据图象信息，可计算出小灯泡的额定功率是______W，此时小灯泡的电阻是______Ω；

（4）完成上述实验后，小敏又设计了一种测额定功率的方案，如图丁所示，是阻值已知的定值电阻。请你完成下列操作：

①连接好电路，闭合开关S，将开关拨到触点______（选填“1”或“2”），移动滑片，使电压表的示数为小灯泡的额定电压；

②滑动变阻器的滑片______，再将开关拨到另一触点，读出电压表的示数；

③用、、表示小灯泡的额定功率，则表达式P＝______。

六、计算题

20．环境保护是我国一项基本国策，当前，国家正在推广新能源汽车。据有关资料显示，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放。根据如表提供的信息，通过计算说明：

某型号汽油发动机小汽车，在某次测试中，车的总质量为1500kg，以某速度在平直路面上匀速行驶20km，车受到的阻力是车重的0.08倍，消耗汽油2.2L。汽油的密度为0.7×103kg/m3，g取10N/kg，求：

（1）这辆车以该速度匀速行驶时受到的阻力；

（2）这些汽油完全燃烧放出的热量；

（3）若汽车发动机输出的有用功全部用来克服汽车所受阻力做功，该汽油发动机的效率为多大？

（4）该型号的小汽车，若用天然气做燃料，在该段测试中消耗1.5m3的天然气，与用汽油相比，它节约的燃料成本是多少？

七、综合题

21．如图1所示是某房间中央空调（双温）的开关控制装置的工作原理图。控制电路电源电压为6V恒定不变，电磁继电器线圈的电阻不计，R1是电阻箱（电阻可调），R是热敏电阻，其阻值随温度变化关系如表所示。当电磁继电器线圈中的电流等于或大于15mA时，衔铁被吸合，工作电路接通开始工作。

（1）空调器的电源线都使用三脚插头，如图2所示，其中较长的插脚E与空调器的 _____相连。插入插座时，这个脚又与插座中的 _____线相连；

（2）在冬季如果房间温度低于25℃时，空调器自动开始制热，则电阻箱R1的电阻值应调为________；

（3）当空调器的制热功率为1870W时，工作电路中的电流是________ ；空调器连续工作30min消耗的电能是________度。

参考答案：

1．     铁球传给铝球     铝球

2．     液化     凝华     室内

3．     内     b和c

4．     2200     600

5．     甲     乙     1∶2

6．     电能转化为机械     通电导体在磁场中受力运动

7．     条形     磁场方向     有关     不能

8．B

9．A

10．C

11．B

12．D

13．C

14．AD

15．BD

16．

17．

18．     断开     右     2.4     右     2     25

19．     A     2.2     较暗     0.5     12.5     1     位置保持不变

20．（1）1200N；（2）7.084×107J；（3）34%；（4）5.57元

21．     金属外壳     地     100Ω     8.5A     0.935
