一、作图题

1．请将图中的灯泡和开关接入照明电路。

【答案】解：如图所示：

【解析】【解答】开关需要接在火线和用电器之间，保证开关断开后，灯泡与火线断开连接，灯泡的螺旋外壳接零线，故如图所示：

【分析】家庭电路中，灯泡的开关连接在火线一侧。

2．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。请把电路连接完整。

【答案】解：如图所示：

【解析】【解答】由题意可知，风扇和灯泡可以单独工作，所以它们是并联；只闭合开关S2，灯泡和风扇M都不工作，说明开关S1在干路上；只闭合开关S1，只有风扇M工作，说明开关S2控制灯泡，并且开关要接火线，如图所示：

【分析】家庭电路中，灯泡的开关连接在火线一侧。

3．如图所示，请根据安全用电原则，用笔画线代替导线将图中的开关、灯泡正确接入家庭电路中。

【答案】解：如图所示：

【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。如下图所示

【分析】家庭电路中，灯泡的开关连接在火线一侧。

4．请用笔画线表示导线，将图中的三孔插座（插座准备接大功率用电器）接入家庭电路中。

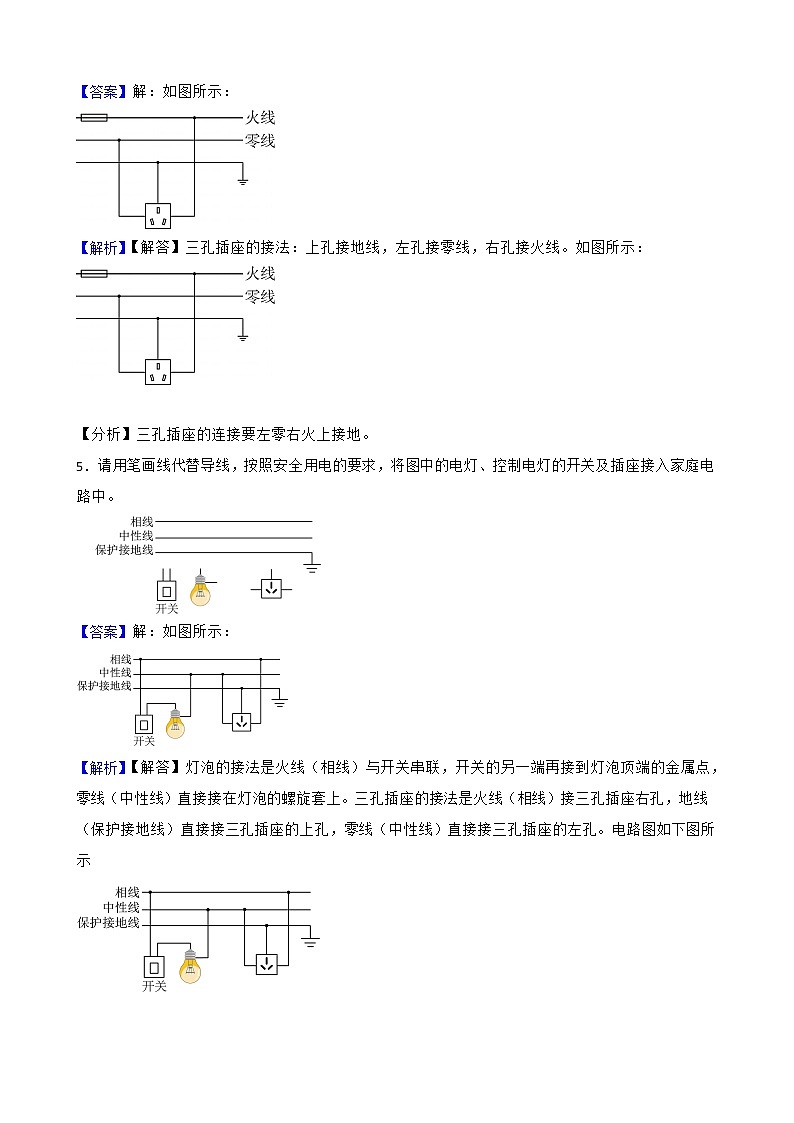

【答案】解：如图所示：

【解析】【解答】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：

【分析】三孔插座的连接要左零右火上接地。

5．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

【答案】解：如图所示：

【解析】【解答】灯泡的接法是火线（相线）与开关串联，开关的另一端再接到灯泡顶端的金属点，零线（中性线）直接接在灯泡的螺旋套上。三孔插座的接法是火线（相线）接三孔插座右孔，地线（保护接地线）直接接三孔插座的上孔，零线（中性线）直接接三孔插座的左孔。电路图如下图所示

【分析】家庭电路中，灯泡的开关连接在火线一侧；三孔插座要左零右火上接地。

6．有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。

【答案】解：如图所示：

【解析】【解答】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原则，如图所示：

【分析】多个开关共同控制用电器，开关串联，灯泡的开关连接在火线一侧；三孔插座左零右火上接地。

7．某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。请完成电路图。

【答案】解：如图所示：

【解析】【解答】当船左倾到一定程度时，重力开关M与a接通，此时绿灯亮、电铃响，则将绿灯和电铃接入电路中；当船右倾到一定程度时、重力开关M与b接通，此时红灯亮、电铃响，则将红灯和电铃接入电路中。两种情况下电铃都响，则电铃在干路中，红灯、绿灯单独工作，互不影响，则红灯和绿灯并联，如图所示：

【分析】各用电器分别工作是并联电路；根据开关的作用连接开关的接线柱。

8．请你将某劳动实践基地室内的部分电路连接完整。

【答案】解：如图所示：

【解析】【解答】开关控制灯泡，故开关与灯泡串联，开关需要接在火线和用电器之间，保证开关断开后，没有电流经过灯泡，以免出现触电事故，灯泡的螺旋外壳与零线相连，而灯泡与三孔插座是独立工作，互不影响，故三孔插座与灯泡是并联关系，三孔插座遵循左零右火中接地，故如图所示：

【分析】家庭电路转后，灯泡的开关连接在火线一侧；三孔插座要左零右火上接地。

9．请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。

【答案】解：如图所示：

【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡时不会发生触电事故。如图所示：

【分析】家庭电路中，灯泡的开关连接在火线一侧。

10．请用笔画线表示导线，将电灯和开关接入家庭电路中。

【答案】解：如图所示：

【解析】【解答】开关控制电灯中电流的通断，所以开关与电灯串联。为安全用电，开关要接在火线上，电灯接在零线上。如图所示：

【分析】家庭电路中，灯泡的开关接在火线一侧。

11．用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。

【答案】解：如图所示

【解析】【解答】从用电安全考虑，开关要接在灯泡和火线之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：

【分析】开关要接在灯泡和火线之间，三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。

12．现在许多宾馆都利用房卡取电，它相当于一个开关。只有房卡插入卡槽里，房间内的电灯和插座才能工作。如图所示是房间内已经连好的部分电路图，S1是房卡开关，S2是控制电灯的开关。为使电灯和插座都正常工作，请将电路图补充完整。

【答案】解：如图所示：

【解析】【解答】由题意知，房卡开关S1相当于房间内电源的总开关，开关S1必须接在火线上，插座的左端连接在零线上。电灯和插座并联，开关S2控制电灯，所以开关S2连接在S1后面，如下图所示：

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

13．根据安全用电原则将图中的节能灯和开关接入照明电路。

【答案】解：如图所示：

【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：

【分析】家庭电路连接时，开关连接火线和灯泡的顶端，灯泡的侧壁连接零线。

14．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

【答案】解：如图所示：

【解析】【解答】根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，图中火线和开关连接，零线和灯上另一条线连接，如图所示：

【分析】家庭电路中，开关和灯泡、电源串联，开关连接在火线一侧。

15．如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

【答案】解：如图所示：

【解析】【解答】家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，作图如下：

【分析】家庭电路连接时，灯泡的开关连接火线；三孔插座要左零右火上接地。

16．请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。

【答案】解：如图所示：

【解析】【解答】家庭电路的连接为：灯泡与开关串联，开关接在火线上；三孔插座的接法为：左孔接零线，右孔接火线，上孔接地线。如图所示：

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

17．请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。

【答案】

【解析】【解答】根据安全用电原则可知，用电器的开关应该靠近火线，开关和用电器串联在电路中，所以电路图如图所示：

。

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

18．请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

​​

【答案】解：如图所示：

​​

【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：

【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。

19．如图，将灯泡及开关正确连入家庭电路。

【答案】解：如图所示：

【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下

​​

【分析】灯泡连接在家庭电路中，开关接在火线上。

20．如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。

​​

【答案】解：如图所示：

​​

【解析】【解答】由题知，只闭合开关S，风扇能单独工作，灯和风扇为并联；若只闭合开关S1，灯泡不亮，由此可知S1在灯所在支路上，S在干路上，如图所示：

​​

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

21．为判断如图所示的家庭电路中白炽灯 是否短路，将火线上的熔丝断开，用另一只完好的白炽灯 作为“校验灯”接入电路。然后闭合总开关，再闭合开关 ，即可根据 的亮暗做出判断。请在图中补画一根导线，将 正确接入电路。

【答案】解：如图所示：

【解析】【解答】将火线上的熔丝断开，把校验灯 接入电路，当 短路时，只有校验灯 接入电路，此时校验灯 正常发光，亮度较亮；当 支路正常时，校验灯 和灯泡 串联接入电路，此时校验灯 两端的电压小于电源电压，其发光较暗；当 断路时，无电流通过校验灯 ，校验灯 不发光，所以应将校验灯 并联在火线熔丝的两端，如图所示

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

22．一间教室要安装2盏“220 V  60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．


【答案】解:如图所示 :

【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

23．生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。

【答案】解：如图所示：

【解析】【解答】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；开关接在指示灯、插座和火线之间控制火线使用更安全；由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分担电源的电压；三孔插座的接法是左零右火上接地，如图所示：

【分析】家庭电路中，开关接在火线上，三孔插座要左零右火上接地。

24．如图所示为小明家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

【答案】解：如图所示：

【解析】【解答】首先辨别上面三根线地线、火线、零线。灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上。如下图所示：

【分析】家庭电路中，灯泡的开关接在火线上，接灯泡顶端，灯泡侧壁接零线，三线插头要左零右火上接地。

25．请将图中的插座、电灯和开关接人家庭电路中（要求∶开关只控制电灯）。

【答案】解：如图所示：

【解析】【解答】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全；如图所示：

【分析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
