2022年中考物理真题汇编：电学作图附解析

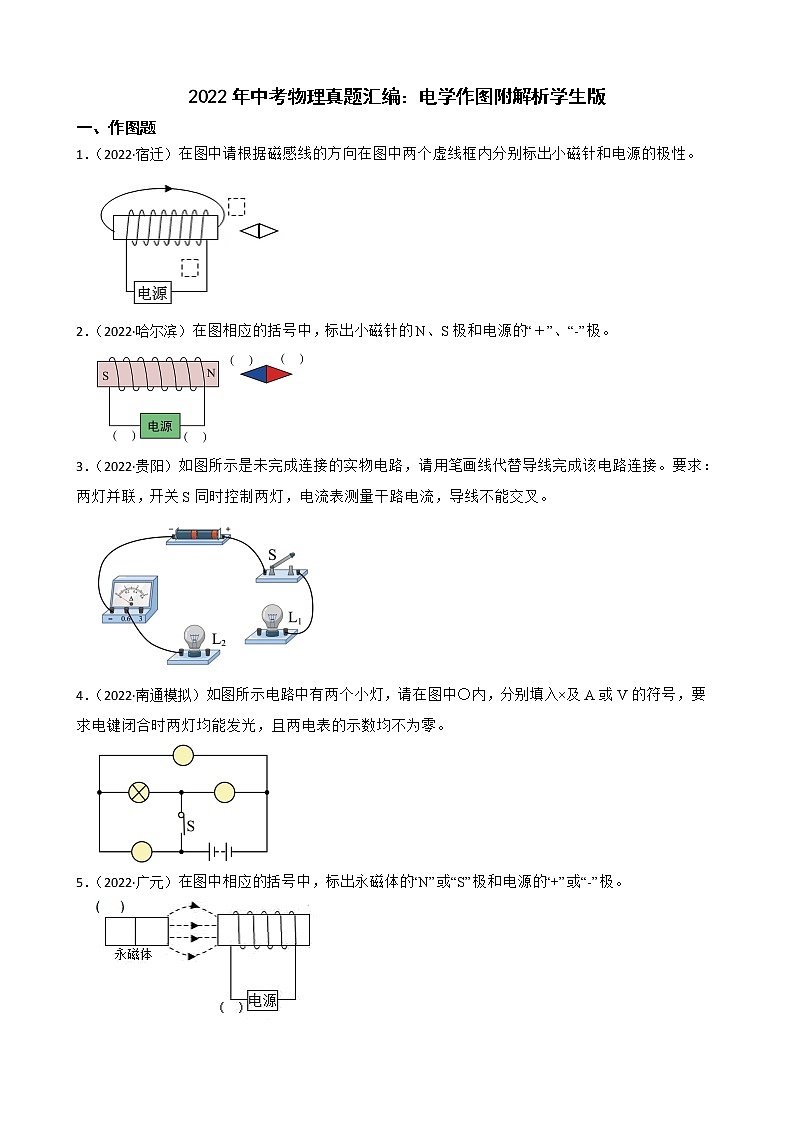

2022年中考物理真题汇编：电学作图附解析学生版

一、作图题

1．（2022·宿迁）在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。

2．（2022·哈尔滨）在图相应的括号中，标出小磁针的N、S极和电源的“＋”、“-”极。

3．（2022·贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。

4．（2022·南通模拟）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。

5．（2022·广元）在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。

6．（2022·深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

7．（2022·营口）有一种自动控制的楼道灯，只有光线暗且有声音时，电路接通，灯亮；光线亮时，不论发出多大声音，灯也不亮；楼道中还有一个三孔插座，且与楼道灯互不影响。请用笔画线代替导线完成电路。

8．（2022·达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。请完成电路图。

9．（2022·本溪）通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。请标出：

⑴电源右侧的极性（用“+”或“-”表示）；

⑵a点磁感线方向；

⑶小磁针静止时右端的磁极（用“N”或“S”表示）。

10．（2022·广安）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。

11．（2022·济宁）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图的虚线框中画出符合上述要求的电路图。

12．（2022·黔东南）闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。

13．（2022·大庆）当金属温度降低到某一时，会产生神奇的现象。在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270℃，使锡盘出现超导性。此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。与锡盘保持一定距离后，便悬空并保持高度不变，请用箭头标出锡盘的磁感线方向及锡盘中超导电流的方向。

14．（2022·眉山）请你将某劳动实践基地室内的部分电路连接完整。

15．（2022·绥化）请用笔画线表示导线，将电灯和开关接入家庭电路中。

16．（2022·青海）请你用笔画线代替导线，将如图所示的电灯、开关接入家庭电路中。

17．（2022·凉山）如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。

18．（2022·上海）在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后，向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大。

19．（2022·陕西）如图所示，用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名称（要求：闭合开关，移动滑片P时，螺线管磁性强弱改变）。

20．（2022·邵阳）如图为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+””-”极。

21．（2022·随州）如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：

⑴画出绕线（三匝即可），使它和电源形成闭合回路；

⑵标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；

⑶画一条螺线管周围的磁感线。

22．（2022·武威）如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。请把电路连接完整。

23．（2022·怀化）如图所示，请根据安全用电原则，用笔画线代替导线将图中的开关、灯泡正确接入家庭电路中。

24．（2022·内江）如图是两个磁极靠近时磁感线的分布情况，根据图中标示的极，在括号内标出磁极（或）；并标出图中静止小磁针的极；再在a点用箭头标出磁感线方向。

25．（2022·自贡）图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

26．（2022·重庆）如图，S闭合后，螺线管的磁感线分布如带箭头的虚线所示。请在答图中虚线框内标出电源的“+”或“-”极。

27．（2022·云南）如图所示，请根据两条形磁体磁感线分布情况，在括号中标出磁体的N极和S极。

28．（2022·福建）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。

29．（2022·乐山）如图所示，按照小磁针N极所示方向标出通电螺线管磁感线方向和电源的“+”、“-”极。

30．（2022·毕节）根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

答案解析部分

1．【答案】解：如图所示：

【解析】【解答】在磁体外部，磁感线的方向是从N极发出回到S极，故此通电螺线管的左端为N极，右端为S极，根据磁极间的相互作用规律可知，小磁针的左端为N极；由安培定则可判断出通电螺线管电流从电源左侧流入，故电源左端为正极，右端为负极，如下图所示：

​​

【分析】根据磁场方向判断磁极位置；结合螺线管的磁极位置判断螺线管的电流方向；利用磁极间的相互作用，判断小磁针的磁极。

2．【答案】解：如图所示：

【解析】【解答】通电螺线管右端为N极，由安培定则，可知电源左端为“＋”极，右端为“-”极；根据同名磁极相互排斥，异名磁极相互吸引，故可知小磁针的左端为S及，右端为N及，如下所示：

【分析】根据磁极间的相互作用，结合已知的磁极判断小磁针的磁极；根据螺线管的磁极判断电流方向。

3．【答案】解：如图所示：

【解析】【解答】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干路电流，则电流表串联在干路上，实物连接如图所示：

【分析】并联电路中，电流有多条路径，且互不影响，电流表、开关与测量部分串联，根据串并联电路的特点进行分析。

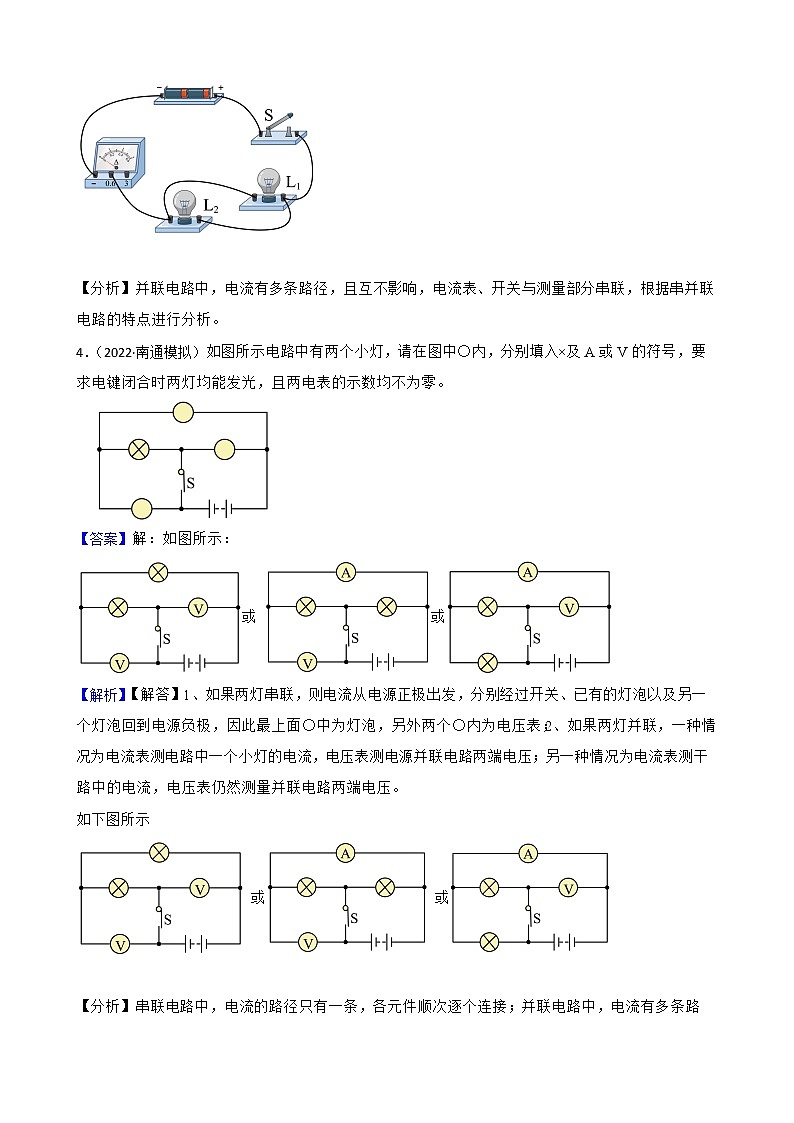

4．【答案】解：如图所示：

或 或

【解析】【解答】1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。

如下图所示

或 或

【分析】串联电路中，电流的路径只有一条，各元件顺次逐个连接；并联电路中，电流有多条路径，且互不影响，电流表、开关与测量部分串联，电压表与被测部分并联，根据串并联电路的特点进行分析。

5．【答案】解：如图所示：

【解析】【解答】由图知，磁感线的方向从左指向右，由于磁感线从“N”极发出进入“S”极，所以永磁体的右端为N极，左端为“S”极，根据异名磁极相互吸引可知，电磁铁的左端为S极，右端是N极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的右端流入，从左端流出，所以电源的右端为正极，左端为负极。如图所示

【分析】根据安培定则及异名磁极相互吸引、磁感线方向进行解答。

6．【答案】解：如下图所示：

【解析】【解答】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图，如下图所示：

【分析】根据实物图电路可知，各部分的连接关系为串联，顺次画出串联电路图即可。

7．【答案】解：如图所示：

【解析】【解答】由题意可知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套。三孔插座遵循“左零右火上接地”的原则，如图所示：

【分析】多个开关共同控制用电器，开关串联，灯泡的开关连接在火线一侧；三孔插座左零右火上接地。

8．【答案】解：如图所示：

【解析】【解答】当船左倾到一定程度时，重力开关M与a接通，此时绿灯亮、电铃响，则将绿灯和电铃接入电路中；当船右倾到一定程度时、重力开关M与b接通，此时红灯亮、电铃响，则将红灯和电铃接入电路中。两种情况下电铃都响，则电铃在干路中，红灯、绿灯单独工作，互不影响，则红灯和绿灯并联，如图所示：

【分析】各用电器分别工作是并联电路；根据开关的作用连接开关的接线柱。

9．【答案】解：如图所示：

【解析】【解答】根据通电螺线管和条形磁体之间的磁感线可判断，通电螺线管的左端与条形磁体的右端是同名磁极，都是S极，根据安培定则可判断，电源的左侧为正极、右侧为负极；磁体周围的磁感线是从磁体N极出来，回到磁体的S极，所以a点的磁感线方向指向条形磁体的S极；根据异名磁极相互吸引的规律可知，小磁针静止时左端为S极，右端为N极。如图所示

【分析】异名磁极相互吸引的规律及安培定则作答。

10．【答案】解：如图所示：

【解析】【解答】电流从正极出发，经过开关后，分流，分别经过两电阻后，经过电阻R1直接回到负极，经过电阻R2经过下方圆圈后回到负极，故此圆圈是电流表，若上面的圆圈是电流表，则发生了电源短路，故上面的圆圈是电压表，两电阻并联，故如图所示：

【分析】电压表和所测量的位置并联；电流表和所测量的位置串联。

11．【答案】解：如图所示：

【解析】【解答】根据题意可知，照明灯和换气扇相互不影响，能够独立工作，所以照明灯和换气扇应该是并联的，且各自的支路有一个开关控制，干路上没有开关，故符合要求的电路图如图所示：

【分析】各用电器可以分别工作，是并联电路。

12．【答案】解：如图所示

【解析】【解答】如图，小磁针N极远离电磁铁，根据同名磁极相互排斥，异名磁极相互吸引可知，电磁铁的右端为N极，左端为S极；在磁体的外部磁感线从N极出发回到S极 ，故磁感线上的方向时从右侧指向左侧。用右手握住螺线管，大拇指指向电磁铁的N极，四指环绕的方向即为电流方向，电流从右侧流入，左侧流出，右端为电源正极，左端为电源的负极，如图

【分析】根据同名磁极相互排斥，异名磁极相互吸引及安培定则进行解答。

13．【答案】解：如图所示

【解析】【解答】由题意可知，磁体在空中静止，受到竖直向下的重力与向上的斥力大小相等，由于上面磁体的上端为S极，那么下端为N极，根据磁体间的相互作用力规律可知，超导电流产生的磁场上面为N极，根据安培定则可知，让电流的方向与四指的方向一致，大拇指所指的方向即为磁场的N极，故磁感线的方向向上，电流为逆时针，作图如下：

【分析】通电螺线管周围存在磁场；磁场方向从北极出来回到南极。

14．【答案】解：如图所示：

【解析】【解答】开关控制灯泡，故开关与灯泡串联，开关需要接在火线和用电器之间，保证开关断开后，没有电流经过灯泡，以免出现触电事故，灯泡的螺旋外壳与零线相连，而灯泡与三孔插座是独立工作，互不影响，故三孔插座与灯泡是并联关系，三孔插座遵循左零右火中接地，故如图所示：

【分析】家庭电路转后，灯泡的开关连接在火线一侧；三孔插座要左零右火上接地。

15．【答案】解：如图所示：

【解析】【解答】开关控制电灯中电流的通断，所以开关与电灯串联。为安全用电，开关要接在火线上，电灯接在零线上。如图所示：

【分析】家庭电路中，灯泡的开关接在火线一侧。

16．【答案】解：如图所示：

【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡时不会发生触电事故。如图所示：

【分析】家庭电路中，灯泡的开关连接在火线一侧。

17．【答案】解：如图所示：

【解析】【解答】螺线管外部磁场方向由N极指向S极，由图可知螺线管左侧为S极，右侧是N极，由右手螺旋定则可知，螺线管正面电流方向向下，背面电流方向向上，可知电源正极在左侧，如图所示：

【分析】磁体的磁场从北极出来回到南极；根据通电螺线管的的磁极，结合安培定则判断螺线管的电流方向。

18．【答案】解；如图所示：

【解析】【解答】因为电压表应与用电器并联，读图可知，左右两个位置分别与灯泡和滑动变阻器串联，所以不可能是电压表，则电压表应在中间的位置。根据向右移动滑动变阻器的滑片P，电流表示数变小，电压表的示数变大，说明滑动变阻器接入电路中的电阻变大，电压表测的是滑动变阻器两端的电压，则右侧的位置是电源，左侧的位置是电流表。如下图所示：

【分析】电流表在电路中串联连接，电压表和所测量的位置并联。

19．【答案】解：如图所示：

【解析】【解答】通过螺线管的电流或螺线管的匝数改变时，螺线管磁性强弱会改变。由于螺线管匝数一定，可以改变电流改变螺线管的磁性强弱，故滑动变阻器一上一下串联接入电路能改变电路中电流的大小，故将滑动变阻器上面的接线柱与螺线管右端的导线相连；由于电流从螺线管的右端流入，根据安培定则可知，螺线管的左端为N极，右端为S极，根据磁极间的作用规律可知，小磁针左端为N极，右端为S极，如图

【分析】根据安培定则判断螺线管的磁极位置，判断小磁针的磁极；滑动变阻器连接时，接线柱一上一下串联。

20．【答案】解：如图所示：

【解析】【解答】由题意可知，磁铁N极向上转动，说明电磁铁对其有斥力作用，根据同名磁极相互排斥可知，电磁铁的上端为N极；根据安培定则，电流从电磁铁的下端流入，所以电源的左端为“+”极，右端为“-”极，作图如下：

【分析】根据同名磁极相互排斥，判断通电螺线管的磁极位置；根据通电螺线管的磁极判断电流方向。

21．【答案】解：如图所示：

【解析】【解答】小磁针静止时，上端为N极，下端为S极，根据磁极间的相互作用，同名磁极互相排斥；异名磁极互相吸引，可得通电螺线管上端为N极，下端为S极。根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向。如下图所示：

或

【分析】根据小磁针的北极判断螺线管的磁极；结合电源的正负极将螺线管绕线。

22．【答案】解：如图所示：

【解析】【解答】由题意可知，风扇和灯泡可以单独工作，所以它们是并联；只闭合开关S2，灯泡和风扇M都不工作，说明开关S1在干路上；只闭合开关S1，只有风扇M工作，说明开关S2控制灯泡，并且开关要接火线，如图所示：

【分析】家庭电路中，灯泡的开关连接在火线一侧。

23．【答案】解：如图所示：

【解析】【解答】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。如下图所示

【分析】家庭电路中，灯泡的开关连接在火线一侧。

24．【答案】解：如图所示：

【解析】【解答】由图可知，磁极的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则另一个磁极的右端为S极，且小磁针的右端为N极，因为在磁体外部磁感线总是从磁体的N极出来回到S极，所以磁感线的方向为从N极指向S极，如下图所示：

【分析】磁体的磁场从北极出来回到南极。

25．【答案】解：如图所示：

【解析】【解答】测量小灯泡电阻阻值的实验中，除电压表外其余电路元件串联，电压表并在小灯泡两端。滑动变阻器一上一下接入电路，由图可知，电压表测的是电源电压，所以需要将滑动变阻器D接线柱与电压表正接线柱相连的导线画“×”，从滑动变阻器B（或小灯泡右端）接线柱引线到电压表正接线柱即可，作图如下：

【分析】测量灯泡的电阻时，电压表和灯泡并联连接；电流表、滑动变阻器和灯泡串联。

26．【答案】解：如图所示：

【解析】【解答】由螺线管的磁感线分布可知，通电螺线管的右端是N极，左端是S极。根据安培定则可知，图中螺线管前方的电流方向是向下的，因此电流从螺线管的右端流入，左端流出。电源右端为正极，左端为负极。如图所示：

【分析】磁体的磁场从北极出回到南极；根据安培定则判断螺线管中的电流方向。

27．【答案】解：如图所示：

【解析】【解答】根据磁感线方向的规定，磁体外部的磁感线是从N极出发，回到S极，故左端为N极，右端为S极，如图所示：

【分析】磁场方向从北极回到南极。

28．【答案】解：如图所示

【解析】【解答】从用电安全考虑，开关要接在灯泡和火线之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示：

【分析】开关要接在灯泡和火线之间，三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。

29．【答案】解：如图所示：

【解析】【解答】小磁针的左端为N极，根据异名磁极相互吸引，通电螺线管的右端为S极，左端为N极，根据在通电螺线管的外部，磁感线是从N极发出回到S极的，据此标出通电螺线管磁感线方向；由安培定则知，电流从通电螺线管的右端流入，故电源的右端为“+”极，左端为“-”极，如下所示：

【分析】根据小磁针的磁极判断螺线管的磁极，结合安培定则判断电流方向；磁场方向从北极出来回到南极。

30．【答案】解：如图所示：

【解析】【解答】小磁针N极靠近螺线管的左端，由磁极间的相互作用规律可知，所以螺线管的左端为S极，右端为N极，根据安培定则，螺线管中的电流应由左侧流进，右侧流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：

。

【分析】磁极间的相互作用规律及安培定则，进行解答。
