人教版 物理 九年级16.1电压

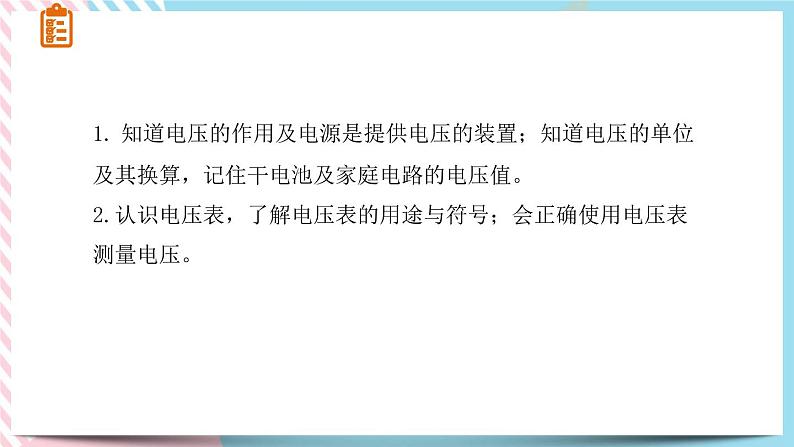

1. 知道电压的作用及电源是提供电压的装置；知道电压的单位及其换算，记住干电池及家庭电路的电压值。2.认识电压表，了解电压表的用途与符号；会正确使用电压表测量电压。

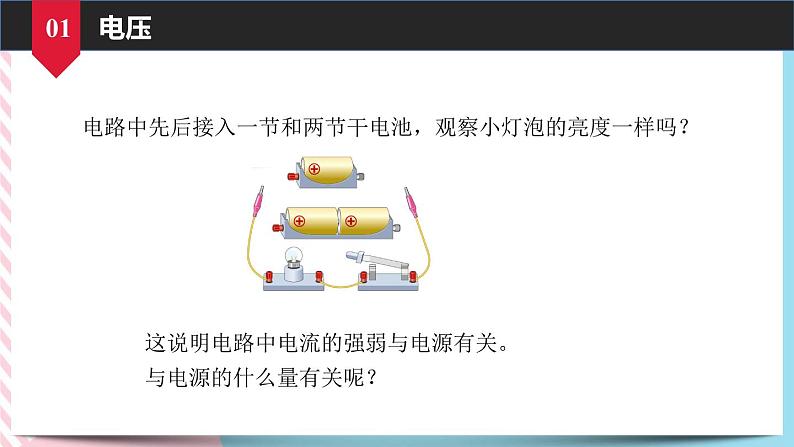

电路中先后接入一节和两节干电池，观察小灯泡的亮度一样吗？
这说明电路中电流的强弱与电源有关。
与电源的什么量有关呢？

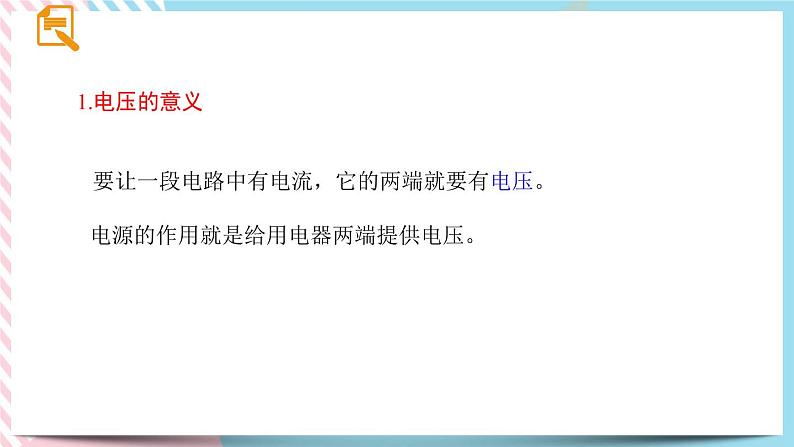

要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。

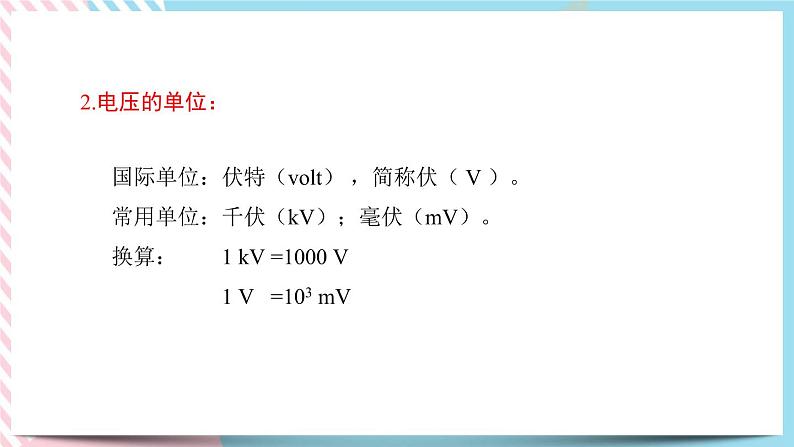

国际单位：伏特（vlt） ，简称伏（ V ）。常用单位：千伏（kV）；毫伏（mV）。换算：　　1 kV =1000 V　　　　　1 V =103 mV

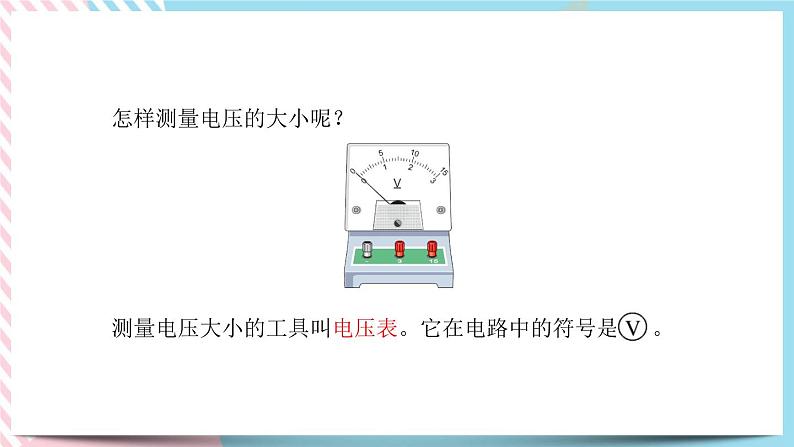

怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
量程为3V时，每一大格为1V，每一小格为0.1V；
量程为15V时，每一大格为5V，每一小格为0.5V。
　　用直流电压表测量某元件两端的电压时，应与这个元件并联。应该使标有“-”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极。所用量程的最大测量值必须大于被测电路两端的电压。　　在预先不知道被测电压大约值的情况下，如果判定被测电压不会超出15V，可以先用最大测量值为15V的量程；如果测得的电压不超过3V，为提高读数的准确性，可以改用最大测量值为3V的量程进行测量。
第二步：看最小分度值；
1、用笔画线代替导线，来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2-3V之间）
2、三个电压表的示数各是多少
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
4.在图示电路中，开关闭合后，会出现的后果是（ ）A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.只有电流表会被烧坏
