初中物理人教版九年级全册第2节 欧姆定律精品课后练习题

这是一份初中物理人教版九年级全册第2节 欧姆定律精品课后练习题，共4页。

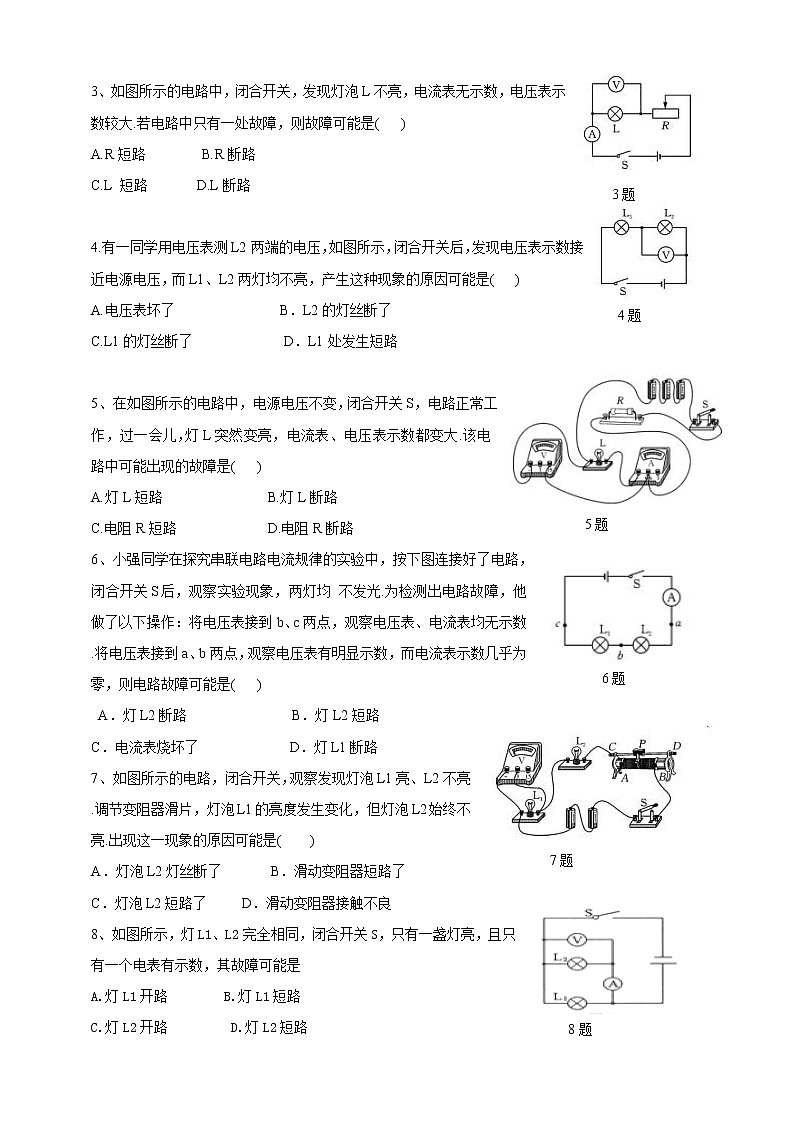

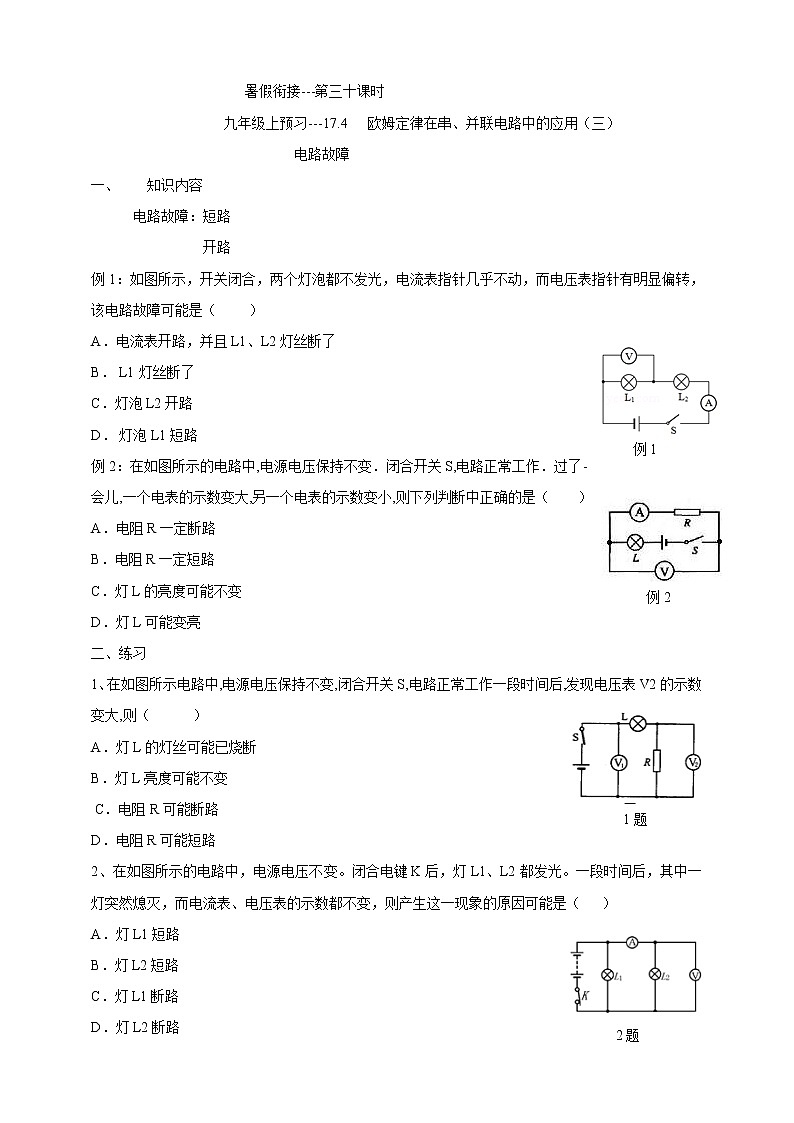

                      暑假衔接---第三十课时                   九年级上预习---17.4   欧姆定律在串、并联电路中的应用（三）                             电路故障一、   知识内容电路故障：短路                开路例1：如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（　 　）A．电流表开路，并且L1、L2灯丝断了     B． L1灯丝断了  C．灯泡L2开路   D． 灯泡L1短路例2：在如图所示的电路中,电源电压保持不变．闭合开关S,电路正常工作．过了-会儿,一个电表的示数变大,另一个电表的示数变小,则下列判断中正确的是（　　）A．电阻R一定断路      B．电阻R一定短路     C．灯L的亮度可能不变     D．灯L可能变亮  二、练习1、在如图所示电路中,电源电压保持不变,闭合开关S,电路正常工作一段时间后,发现电压表V2的示数变大,则（      ）A．灯L的灯丝可能已烧断     B．灯L亮度可能不变    C．电阻R可能断路      D．电阻R可能短路  2、在如图所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（   ）A．灯L1短路      B．灯L2短路      C．灯L1断路      D．灯L2断路3、如图所示的电路中，闭合开关，发现灯泡L不亮，电流表无示数，电压表示数较大.若电路中只有一处故障，则故障可能是(   )      A.R短路        B.R断路     C.L 短路       D.L断路4.有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是(   )A.电压表坏了               B．L2的灯丝断了      C.L1的灯丝断了             D．L1处发生短路5、在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大.该电路中可能出现的故障是(   )A.灯L短路               B.灯L断路      C.电阻R短路             D.电阻R断路6、小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验现象，两灯均 不发光.为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数.将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是(   ) A．灯L2断路               B．灯L2短路       C．电流表烧坏了             D．灯L1断路7、如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮.调节变阻器滑片，灯泡L1的亮度发生变化，但灯泡L2始终不亮.出现这一现象的原因可能是(     )A．灯泡L2灯丝断了              B．滑动变阻器短路了    C．灯泡L2短路了          D．滑动变阻器接触不良8、如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是    A.灯L1开路        B.灯L1短路   C.灯L2开路         D.灯L2短路9、如图所示的电路，闭合开关S，灯L不发光，电流表有示数，电压表无示数，则电路故障可能是  （    ）  A、电阻R被短接   B、灯L被短接  C、灯L的灯丝断了 D、电阻R的接线柱接触不良10、如图所示，开关 S 闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现U AC =3.0V, U AB =0V, U BC =3.0V。则电路故障可能是  （          ）A. 灯 L 断路       B.开关 S 断路    C .滑动变阻器 R 短路D.灯 L 短路或滑动变阻器 R 断路11、某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（　　）A．AB两点间存在短路    B．AB两点间存在断路    C．BC两点间存在短路   D．BC两点间存在断路12、如图所示的电路中，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转.某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是__________（电流表的量程较大）.13、王伟同学连好如图所示的电路后，闭合开关，灯泡不亮.其原因是灯泡和滑动变阻器中的某一个开路引起的.在不拆开电路的情况下，请你用一只电压表通过测量a、b两接线柱间的电压，对电路的故障进行判断，完成右表.电压表接入的位置电压表的示数故障对象     a、b等于零______________不等于零_______________    答案：一、   知识内容例1：B例2：D二、练习1、C2、C3、D4、B5、C6、A7、C8、C9、B10、D11、B12、L1开路13、滑动变组器开路     灯泡开路
