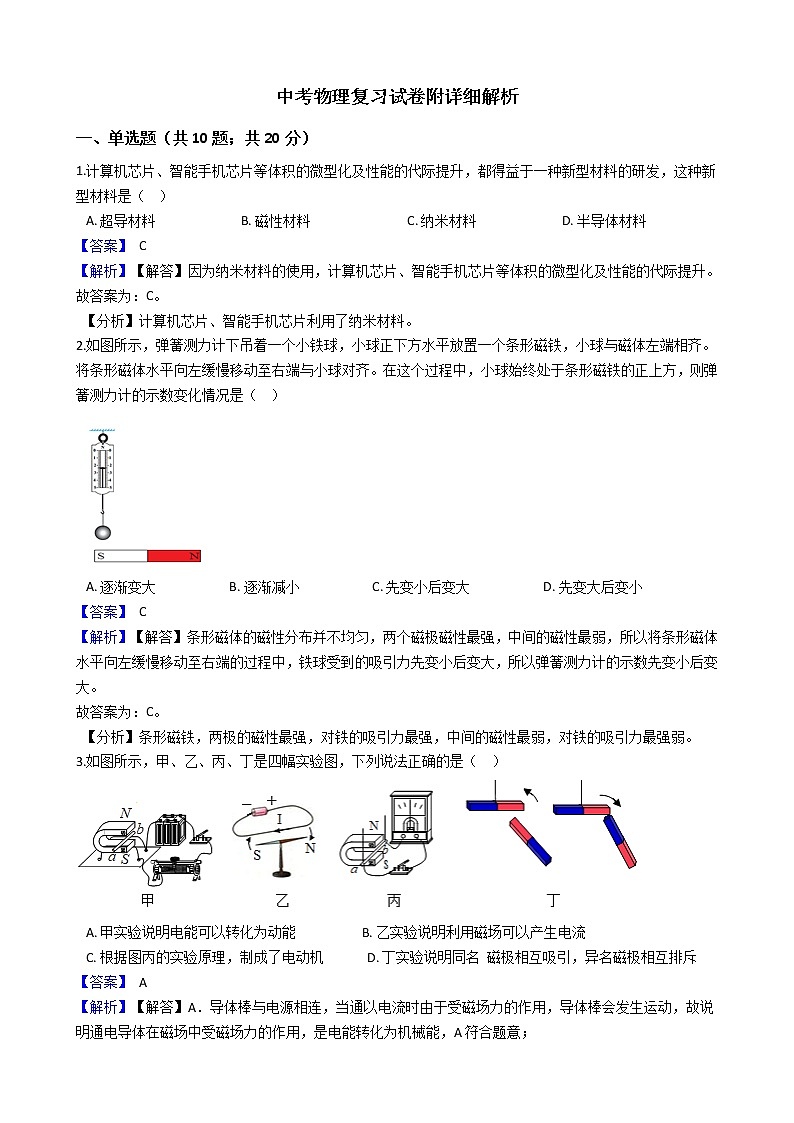

中考物理复习试卷附详细解析
一、单选题（共10题；共20分）
1.计算机芯片、智能手机芯片等体积的微型化及性能的代际提升，都得益于一种新型材料的研发，这种新型材料是（   ）
A. 超导材料                          B. 磁性材料  C. 纳米材料                          D. 半导体材料
【答案】 C
【解析】【解答】因为纳米材料的使用，计算机芯片、智能手机芯片等体积的微型化及性能的代际提升。
故答案为：C。
【分析】计算机芯片、智能手机芯片利用了纳米材料。
2.如图所示，弹簧测力计下吊着一个小铁球，小球正下方水平放置一个条形磁铁，小球与磁体左端相齐。将条形磁体水平向左缓慢移动至右端与小球对齐。在这个过程中，小球始终处于条形磁铁的正上方，则弹簧测力计的示数变化情况是（   ）

A. 逐渐变大                       B. 逐渐减小                       C. 先变小后变大                       D. 先变大后变小
【答案】 C
【解析】【解答】条形磁体的磁性分布并不均匀，两个磁极磁性最强，中间的磁性最弱，所以将条形磁体水平向左缓慢移动至右端的过程中，铁球受到的吸引力先变小后变大，所以弹簧测力计的示数先变小后变大。
故答案为：C。
【分析】条形磁铁，两极的磁性最强，对铁的吸引力最强，中间的磁性最弱，对铁的吸引力最强弱。
3.如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（   ）

A. 甲实验说明电能可以转化为动能                    B. 乙实验说明利用磁场可以产生电流
C. 根据图丙的实验原理，制成了电动机             D. 丁实验说明同名 磁极相互吸引，异名磁极相互排斥
【答案】 A
【解析】【解答】A．导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，A符合题意；

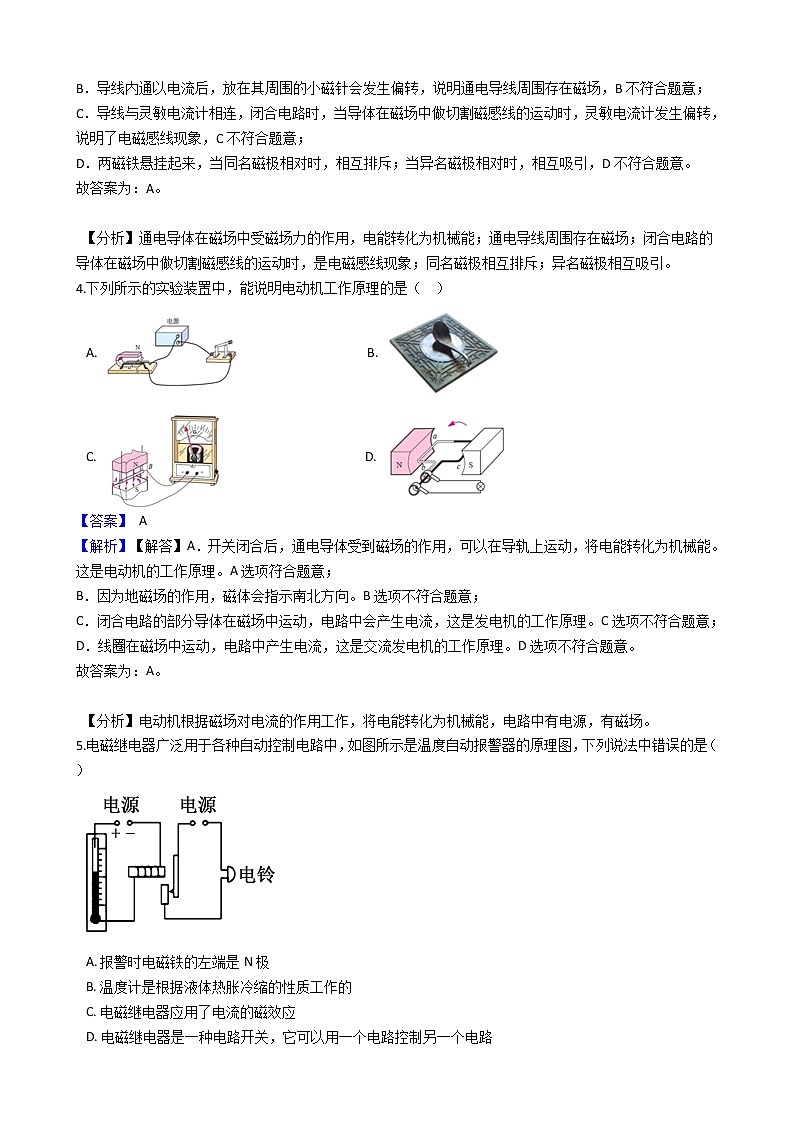

B．导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，B不符合题意；
C．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，C不符合题意；
D．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，D不符合题意。
故答案为：A。

【分析】通电导体在磁场中受磁场力的作用，电能转化为机械能；通电导线周围存在磁场；闭合电路的导体在磁场中做切割磁感线的运动时，是电磁感线现象；同名磁极相互排斥；异名磁极相互吸引。
4.下列所示的实验装置中，能说明电动机工作原理的是（   ）
A.                                        B.
C.                                          D.
【答案】 A
【解析】【解答】A．开关闭合后，通电导体受到磁场的作用，可以在导轨上运动，将电能转化为机械能。这是电动机的工作原理。A选项符合题意；
B．因为地磁场的作用，磁体会指示南北方向。B选项不符合题意；
C．闭合电路的部分导体在磁场中运动，电路中会产生电流，这是发电机的工作原理。C选项不符合题意；
D．线圈在磁场中运动，电路中产生电流，这是交流发电机的工作原理。D选项不符合题意。
故答案为：A。

【分析】电动机根据磁场对电流的作用工作，将电能转化为机械能，电路中有电源，有磁场。
5.电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（　　）

A. 报警时电磁铁的左端是N极
B. 温度计是根据液体热胀冷缩的性质工作的
C. 电磁继电器应用了电流的磁效应
D. 电磁继电器是一种电路开关，它可以用一个电路控制另一个电路

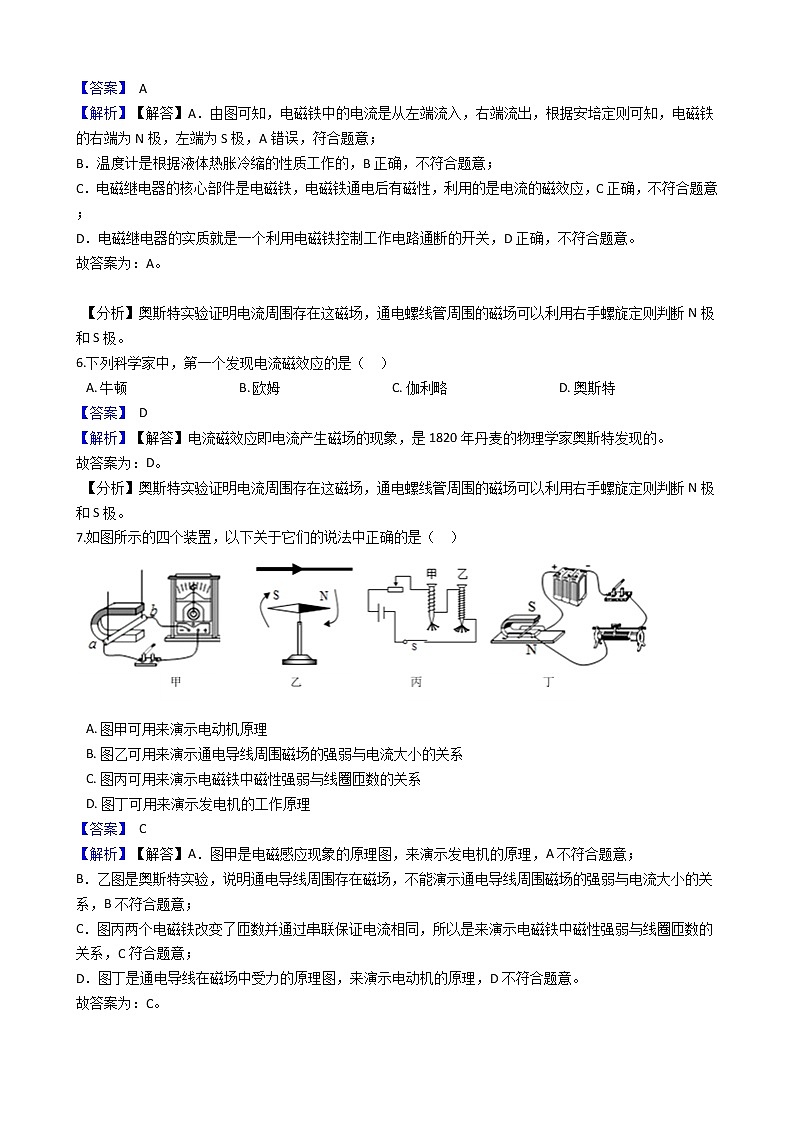

【答案】 A
【解析】【解答】A．由图可知，电磁铁中的电流是从左端流入，右端流出，根据安培定则可知，电磁铁的右端为N极，左端为S极，A错误，符合题意；
B．温度计是根据液体热胀冷缩的性质工作的，B正确，不符合题意；
C．电磁继电器的核心部件是电磁铁，电磁铁通电后有磁性，利用的是电流的磁效应，C正确，不符合题意；
D．电磁继电器的实质就是一个利用电磁铁控制工作电路通断的开关，D正确，不符合题意。
故答案为：A。

【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。
6.下列科学家中，第一个发现电流磁效应的是（   ）
A. 牛顿                                  B. 欧姆                                  C. 伽利略                                  D. 奥斯特
【答案】 D
【解析】【解答】电流磁效应即电流产生磁场的现象，是1820年丹麦的物理学家奥斯特发现的。
故答案为：D。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。
7.如图所示的四个装置，以下关于它们的说法中正确的是（   ）

A. 图甲可用来演示电动机原理
B. 图乙可用来演示通电导线周围磁场的强弱与电流大小的关系
C. 图丙可用来演示电磁铁中磁性强弱与线圈匝数的关系
D. 图丁可用来演示发电机的工作原理
【答案】 C
【解析】【解答】A．图甲是电磁感应现象的原理图，来演示发电机的原理，A不符合题意；
B．乙图是奥斯特实验，说明通电导线周围存在磁场，不能演示通电导线周围磁场的强弱与电流大小的关系，B不符合题意；
C．图丙两个电磁铁改变了匝数并通过串联保证电流相同，所以是来演示电磁铁中磁性强弱与线圈匝数的关系，C符合题意；
D．图丁是通电导线在磁场中受力的原理图，来演示电动机的原理，D不符合题意。
故答案为：C。

【分析】闭合电路的一部分导体切割磁感线，产生感应电流，是电磁感应现象；电磁铁的磁性强弱和线圈匝数有关，和电流大小有关。
8.如图所示的四个装置，说法正确的是（   ）

A. 图甲装置的原理可用来制作电动机
B. 图乙装置可用来演示磁场对电流的作用
C. 图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系
D. 图丁装置在工作过程中可将电能转化为机械能
【答案】 D
【解析】【解答】A．图甲没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，是发电机的原理图，A不符合题意；
B．图乙验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，B不符合题意；
C．图丙电流大小一定，匝数多的线圈吸引较多的铁钉，可用来演示电磁铁中磁性强弱与线圈匝数的关系，不能探究电磁铁的磁性强弱与电流大小的关系，C不符合题意；
D．图丁有电池，验证通电导体在磁场中受力的实验，利用此装置的原理制造了电动机，电动机在工作过程中将电能转化为机械能，D符合题意。
故答案为：D。
【分析】电磁感应是发电机的工作原理；通电导体周围有磁场；电磁铁中磁性强弱与线圈匝数的关系；通电导体在磁场中受力，制造了电动机，电动机将电能转化为机械能。
9.如图所示，通电导线a、b固定不动，左磁体对a的作用力为Fa ， 右磁体对b的作用力为Fb ， 下列说法正确的是（    ）
A.                     B.
C.                  D.
【答案】 A
【解析】【解答】A、B通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，A符合题意，B不符合题意；
C、通电导线a、b所处的磁场方向相反，且电流方向相反，其受力方向相同，C不符合题意；
D、通电导线a、b所处的磁场方向相同，但电流方向相反，其受力方向相反，D不符合题意。
故答案为：A。
【分析】通电导体在磁场中受力的作用，所受力的方向与磁场方向、电流方向有关。
10.关于电和磁，下列说法正确的是（   ）
A. 电动机的工作原理是磁场对通电导体有力的作用
B. 奥斯特发现了电磁感应现象
C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近
D. 导体在磁场中运动就一定会产生感应电流
【答案】 A
【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；
B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；
C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；
D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。
故答案为：A。
【分析】电动机是利用通电导线在磁场中受力的作用的原理制成的.
奥斯特实验证实了通电导体周围有磁场，即电流的磁效应.
指南针能指南北就是因为受到地磁场的作用；地球周围存在磁场，地磁场的南极在地理的北极附近.
产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动.
二、填空题（共9题；共22分）
11.图是我国古代发明的指南针——司南，能指示南北方向。因为地球周围存在地磁场，指南针静止时它的南极指向地理的________极附近。指南针放在通电导线附近发生了轻微偏转，是因为________产生了磁场。

【答案】 南；电流
【解析】【解答】指南针静止时，南极所指的方向是地理的南极附近，是地磁场的北极。将指南针放在通电导线附近，指南针会发生偏转，说明电流产生了磁场。
【分析】指南针的南极指南，磁体放在通电导线附近，指南针会发生偏转，说明电流产生了磁场。
12.如图所示，当闭合开关S1时，小磁针将________（选填“顺时针”或“逆时针”）旋转，当P向左滑动时，电磁铁的磁性将________（选填“增强”或“减弱”）

【答案】 逆时针；增强
【解析】【解答】开关闭合后，电流从螺线管的右端流入，根据安培定则，右手弯曲的四指与电流方向相同，大拇指指向左边，所以左边为N极，根据“同名磁极互相排斥，异名磁极互相吸引”可知，小磁针将逆时针转动。
当P向左滑动时，电阻减小，电流增大，电磁铁磁性增强。

【分析】根据电流，结合安培定则可以判断螺线管的磁极，根据磁极间相互作用判断小磁针的指向；电磁铁的磁性和电流大小有关。
13.如图甲所示，将导体AB悬于小磁针上方，闭合开关后发现小磁针的N极向纸内偏转。人们利用此实验的结论制造出了________（选填“电磁铁”“电动机”或“发电机”）。如果将该电路撒去，在小磁针上方沿原导体AB方向水平向右发射一电子束如图乙所示，推测能观察到的现象是________，理由：________。

【答案】 电磁铁；小磁针会发生偏转；电流周围存在磁场
【解析】【解答】在图甲中，将导体AB悬于小磁针上方，闭合开关后发现小磁针的N极向纸内偏转，说明电流周围存在磁场，是电流的磁效应，电磁铁就是利用电流的磁效应制成的。在小磁针上方沿原导体AB方向水平向右发射一电子束，由于电子发生定向移动而形成电流，又因为电流周围存在磁场，推测能观察到的现象是小磁针会发生偏转。
【分析】奥斯特实验证明电流周围存在这磁场，通电螺线管周围的磁场可以利用右手螺旋定则判断N极和S极。
14.1820年，丹麦物理学家________发现通电导线周围存在磁场，随后法国物理学家安培进一步研究发现磁场对电流有力的作用。如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，若只将电源的正、负极对调，则导体棒ab将向________运动。（选填“左”或“右”）

【答案】 奥斯特；左
【解析】【解答】丹麦的物理学家奥斯特做的著名的奥斯特实验通过当导线中通过电流时，它旁边的磁针发生偏转，证实了电流周围存在磁场。磁场对电流有力的作用，此力的方向与电流方向和磁场方向有关，这两个因素只要有一个因素发生改变，力的方向就会改变，闭合开关，静止的导体棒ab在轨道上向右运动，若只将电源的正、负极对调，改变了电流方向，则导体棒ab的运动方向改变，所以导体棒ab将向左运动。
【分析】奥斯特实验证实了电流周围存在磁场；通电导体在磁场中受力方向和电流方向有关，和磁场方向有关。
15.小芳用漆包线在笔杆上绕制了一只螺线管，接入如图所示的电路。闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向________端移动（填“a”或“b”）。此时螺线管的上端为________极（填“N”或“S”）。

【答案】 b；N
【解析】【解答】由题意可知，通电螺线管磁性的强弱与通过的电流有关，电流越大，磁性越强，吸引的大头针会增多，则滑动变阻器接入电阻应该变小，滑片P应该向b端移动。根据右手螺旋定则可知，螺线管缠绕电流方向向右，则螺线管的上端为N极。
【分析】结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极；电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强。
16.如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到________的作用。若只将电源的正、负极对调，则导体棒ab将向________运动（选填“左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向________运动（选填“左”或“右”）。

【答案】 力；左；左
【解析】【解答】闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到力的作用。若只将电源的正、负极对调，则导体棒ab的运动方向与原来相反，即将向左运动；若只将蹄形磁铁的N、S极对调，则导体棒ab的运动方向与原来相反，即将向左运动。
【分析】（1）通电导体在磁场中会受到力的作用，这是电动机的工作原理；
（2）通电导体在磁场中的运动方向受电流方向和磁场方向的影响。
17.如图所示，质量和形状完全相同的金属线框A和塑料线框B，从同一高度同时自由落下，途中经过某一磁场区域（“×”表示磁场方向垂直纸面向里）．不计空气阻力，两线框

________先落地，你的判断依据________。

【答案】 B；A经过磁场时，由于电磁感应，阻碍了线圈下落
【解析】【解答】金属框由静止自由下落到地面的过程中，在进入或离开磁场时金属框通过磁场会产生感应电流，有一部分机械能转化为电能，所以在此过程中金属框机械能减少；塑料框由静止自由下落到地面的过程中，塑料框通过磁场不会产生感应电流，所以重力势能全部转化为动能，机械能守恒；又因为金属框和塑料框质量相等，在最高点时，重力势能相等，因此，在落地时线圈A的动能小于线圈B的动能，可见A的下落速度小于B的下落速度，B先落地．故答案为：B；A经过磁场时，由于电磁感应，阻碍了线圈下落．

【分析】从能的转化角度分析，金属框和塑料框质量相等，在最高点时，重力势能相等，分析金属框和塑料框的区别，根据电磁感应的知识进行分析．
18.
如图所示，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线．现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，说明铜棒里________（选填“有”或“无”）电流产生，EF受到的是磁场力的作用．当拉动GH使其向右移动时，EF应向________（选填“左”或“右”）移动，理由是：________；此过程中能量的转化是：________。

【答案】 有；右；运动方向的改变，导致感应电流方向变化，导致受力方向改变；机械能-电能-机械能
【解析】
【解答】GH运动产生感应电流，GH当做电源，把电流提供给EF，从而使EF受磁场力而产生运动，所以也会向左运动；拉动GH使其向右移动时，EF应向右运动．这是由于感应电流的方向和导体运动的方向有关，感应电流的方向改变，导致运动方向改变；此过程的能量的转化是：机械能转化为电能，电能又转化为机械能。故答案为：有，右，运动方向的改变，导致感应电流方向变化，导致受力方向改变，机械能-电能-机械能
【分析】导体GH在磁场中做切割磁感线运动，电路中产生感应电流，EF中有电流通过，其在磁场中受力运动；从决定感应电流方向的因素入手分析，结合通电导体在磁场中受力的方向与电流方向有关，即可确定拉动GH使其向右移动时铜棒EF的运动方向；EF中的能量转化是将机械能转化为电能，GH中的能量转化是将电能转化为机械能。
19.如图所示，闭合开关，在轨道上原来静止的金属杆向左运动，这表明对通电金属杆会产生________的作用，如果只改变通过金属杆的电流方向，金属杆将向________（选填“左”或“右”）运动.

【答案】 力；右
【解析】【解答】由题意知，闭合开关，金属杆中有电流，金属杆由于受到磁场的力的作用，向左运动，这个现象说明了磁场对通电导体具有力的作用；当磁场方向不变，只改变电流的方向时，物体的运动方向也将向相反的方向运动，所以金属杆将向右运动.
故答案为：力；右.
【分析】本题考查了磁场对通电导线的作用。磁场对通电导体具有力的作用，力的方向与电流方向和磁场方向有关。
三、作图题（共26题；共202分）
20.如图所示，是小磁针放在通电螺线管左端静止时的情形，请判断并在合适的位置标出电源的正极和图中通电螺线管上方磁感线的方向。

【答案】 解：如图所示：

【解析】【解答】如图，小磁针的左端为N极，则通电螺线管的左端为N极，右端为S极，则磁感线的方向就是从N极指向S极的。根据安培定则，右手握住螺线管，使拇指指向N极，则四指环绕的方向就是电流的方向，可以判断出，电源的右端为正极。如图所示：


【分析】磁极间异名磁极相互吸引判断螺线管的磁极位置，磁体的磁极从北极回到南极；利用安培定则判断电流方向。
21.在图中，标出磁感线方向、小磁针的N极和电源的正、负极．

【答案】
【解析】【解答】由图知道，螺线管右侧为N极，外部磁感线由N极指向S极，故小磁针所在位置磁感线向
右，小磁针N极向右．利用根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的右端），四指弯曲所指的方向为电流的方向，所以，电流由最左端的导线流入，即电源的左端为正极，右端为负极．


【分析】结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向，判断电源的正负极。
22.在图中画出通电螺线管的S极和A点的电流方向。

【答案】 解：如图所示：

【解析】【解答】由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：


【分析】根据磁极间的相互作用，结合小磁针的磁极，判断螺线管的磁极；利用安培定则判断螺线管中电流的方向。
23.

（1）如图所示，一凸透镜放置于水中，其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路；
（2）如图所示，根据小磁针静止时的指向，在通电螺线管的电路中标出螺线管的N极和电源的正极；
（3）在图丙中完成家庭电路的连接，使其符合安全用电的要求。
【答案】 （1）解：如图所示：


（2）解：如图所示：


（3）解：如图所示：

【解析】【解答】(1)平行主光轴的光线通过凸透镜后，经过焦点，从空气进入水中时，靠近法线偏折，如下图所示：


(2) 根据小磁针的磁极指向可知，通电螺线管的左侧为N极，根据安培定则可判断电源右为正极，如下图所示：

(3) 插座接线按左零右火上接地来接线，开关控制的灯的接线是开关接火线，灯泡金属壳接零线，如下图所示：

【分析】（1）当光发生折射时，根据光的折射规律，结合入射角和折射角的大小关系作图；凸透镜作图，三条特殊的光线：经过光心的光线不改变方向，焦点发出的光线会变成平行光，平行光经过凸透镜会聚在焦点上；
（2）结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向，判断电源的正负极；
（3）家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
24.请标出图中通电螺线管外部磁感线的方向，小磁针的N极和电源的“+”极．

【答案】 解：如图所示：

【解析】【解答】由图可知，螺线管的右侧为N极，左侧为S极，
由安培定则可知，电流由右侧流入，左侧流出，
故电源右侧为正极；由磁极间的相互作用可知
小磁针右侧为N极，左侧为S极．通电螺线管
外部磁感线由N极指向S极，如图所示：


【分析】结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向，判断电源的正负极。
25.根据电源正负极，在图中标上正常偏转电流表正负接线柱和小磁针的N极。

【答案】 解：如图所示：

【解析】【解答】根据电流从正极出发，经过螺线管后经过电流表，回到负极，故电流表的上端为正接线柱，下端为负接线柱，根据右手螺旋定则，四指的方向为电流方向，大拇指的方向即为N极的方向，故左端为N极，右端为S极，而小磁针可以根据同名磁极相互排斥，异名磁极相互吸引，可知，小磁针的左端为N即，右端为S极，故如下图所示：
。

【分析】结合通电螺线管的电流方向，利用右手螺旋定则求解通电螺线管的N极和S极。
26.
（1）根据光的反射规律作出反射光线 OB 的入射光线 AO；

（2）根据平面镜成像特点作出光源 AB 在平面镜中的像；

（3）完成凹透镜的光路作图；

（4）完成凸透镜的光路作图。

【答案】 （1）解：如图所示：


（2）解：如图所示：


（3）解：如图所示：


（4）解：如图所示：

【解析】【解答】（1）图中已知的是反射角，我们要画入射角，入射角是入射光线与法线的夹角且入射光线与反射光线与法线对称，反射角等于入射角，所以入射角也是30度，入射角箭头朝下。（2）要画AB关于平面镜所成的虚像，我们先分别找点A和点B关于平面镜的对称点A’和B’，再连接对称点就可以了。注意：连接是时候要要用虚线，因为平面镜所成的是虚像。
（3）此镜为凹透镜，平行于主光轴的光入射时，折射光线的反向延长线经过凹透镜的虚焦点，所以我们要连接凹透镜的焦点和入射点，将光线折射出去。注意：凹透镜的虚焦点和入射点之间连线是虚线，因为实际是没有光线的。（4）此镜为凸透镜，经过凸透镜焦点的光，其折射光线都是平行于主光轴 的。所以折射光线平行于主光轴射出去，我们是经过入射点将折射光线平行射出去。
【分析】（1）根据光的反射定律：入射光线和反射光线位于法线的两侧，且反射角等于入射角，入射光线与反射光线关于法线对称。（2）平面镜成像特点是：正立、等大的虚像，物体上的任意一点都是关于平面镜成轴对称的。
（3）凹透镜对光线具有发散作用，凹透镜成像规律是：平行于主光轴的光入射时，折射光线的反向延长线经过凹透镜的虚焦点，射向焦点的光线会平行射出，射向凹透镜光心的光线不改变传播方向，直接射出。
（4）凸透镜对光线有会聚作用，凸透镜成像规律是，平行于主光轴的光入射时，折射光线经过凸透镜另一侧的焦点，从焦点发出的光折射光线要平行射出，射向凸透镜光心的光线不改变传播方向，直接射出。
27.完成下列各题：
（1）如图所示，一束光线从空气斜射到水面上要发生反射和折射，请分别画出反射光线和折射光线；

（2）如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置。一束光AB经凸透镜和平面镜怎样传播？画出光路图来；

（3）如图所示，平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点

（4）如图所示，请完成光路图；

（5）如图所示，小君用刻度尺和三角板按图测一枚纽扣的直径，该刻度尺的分度值是________mm，纽扣的直径d是________cm。

（6）如图所示，a，b是从点光源S发出的、经透镜折射后的两条光线，在图中完成光路并标出点光源s的位置。

【答案】 （1）解：如图所示：


（2）解：如图所示：


（3）解：如图所示：


（4）解：如图所示：


（5）1；1.06-1.10
（6）解：如图所示：

【解析】【解答】（1）光线在水面发生反射时，反射角等于入射角，进入水中的光线发生折射时，折射光线靠近法线偏折，如图 ；
（2）光线平行于主光轴，折射光线过焦点，光线在平面镜上发生反射，反射角等于入射角，此时的光线相当于过凸透镜的主光轴，再经过凸透镜折射后，平行于主光轴，如图 ；
（3）作光源关于平面镜的对称点，再连接像和所经过的点，为反射光线，如图 ；
（4）光线过凹透镜的光心，沿直线传播，光线的延长线过凹透镜的焦距，折射光线平行于主光轴，如图 ；
（5）根据图像，刻度尺上最小的单位长度为1mm，物体长度为3.10cm-2.00cm=1.10cm；
（6）光线平行于凸透镜主光轴，折射过焦点，光线过光心，沿直线传播，如图 。
【分析】（1）光在反射时，反射角等于入射角，光发生折射时，空气中的角度比其它介质中角度大；
（2）光线过凸透镜的焦点，折射平行于主光轴，光线和主光轴平行，折射过焦点，光在反射时，反射角等于入射角；
（3）平面镜成像时，像和物体关于平面镜对称，反射光线所经过的点和光源的像在同一直线上；
（4）光线过凹透镜的光心，沿直线传播，光线的延长线过凹透镜的焦点，折射光线平行于主光轴；
（5）刻度尺上最小的单位长度是分度值，根据物体对应的刻度值测量长度；
（6）光线平行于凸透镜的主光轴，折射过焦点，光线过光心，沿直线传播。
28.请在如图所示的甲乙方框中分别填入合适的透镜。

【答案】
【解析】【解答】根据图像，折射后的光线比原来会聚了，是凸透镜的作用；折射后的光线比原来发散了，是凹透镜。
【分析】凸透镜对光有会聚作用，凹透镜对光有发散作用，根据经过透镜后的光线比原来更会聚或发散了，判断相应的透镜。
29.
（1）如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。

（2）在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。试画出这个力F1的示意图和力臂L1及物体重力的示意图。

（3）请将如下图所示元件，连接成符合安全用电要求的家庭电路。

【答案】 （1）解：如图所示：


（2）解：如图所示：


（3）解：如图所示：

【解析】【解答】（1）经过凸透镜的光线过凸透镜的焦点，进入凸透镜的光线平行于主光轴，光线进入平面镜时发生反射，反射角等于入射角，画出反射光线；（2）连接支点和力的作用点是最大力臂，过力的作用点作垂线为最小力，物体受到的重力方向竖直向下；（3）三孔插座要左零右火上接地，灯泡的开关要接在火线和灯泡间，灯泡的侧壁接在零线上。
【分析】（1）平行于凸透镜的主光轴的光线过凸透镜的焦点，反射光线和入射光线在法线两侧，反射角等于入射角；
（2）支点和力的作用点的连线是最大力臂，力和力臂垂直，重力的方向竖直向下；
（3）三孔插座要左零右火上接地，开关要接在用电器和火线间。
30.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G ， 在杠杆上施加最小动力F ， 使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

【答案】 解：如图所示：

【解析】【分析】由图可知，OB大于OA，故根据杠杆平衡条件可知，最长的力臂为OB时，动力最小，过B点作垂直于OB的作用力F，要使杠杆平衡，其方向应该向上.
31.根据下列要求，分别完成作图。
（1）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

（2）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。

（3）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

【答案】 （1）解：如图所示：


（2）解：如图所示：


（3）解：如图所示：

【解析】【解答】（1）解：分别作出像A′B′端点A′、B′关于平面镜的对称点A、B，用实线连接A、B即为物体AB．如图所示：
；（2）解：要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，依次绕过上面的定滑轮、下面的动滑轮，如图所示：
；（3）解：物体所受重力竖直向下，滑动摩擦力平行于斜面向上。重力与滑动摩擦力的示意图如图示：

【分析】（1）利用平面镜成像的特点作图即可.
（2）要使滑轮组最省力，需要承担物重的绳子段数最多，据此绕线即可.
（3）重力竖直向下，滑动摩擦力平行于斜面向上.
32.如图所示, 课桌的重心在O点, 若在课桌的C点用力F把桌腿B抬离地面, 在抬起时另一桌腿A没有滑动,并且要求所用的力最小。请在图中画出力F的示意图、相对于A点的力臂L1 和重力G的示意图。

【答案】 解:如图所示:

【解析】【分析】在课桌的C点用力F把桌腿B抬离地面, 在抬起时另一桌腿A没有滑动，可判断A点为支点，C点为动力作用点；要使动力最小，则力臂应最长，以支点到作用点的连线为力臂时，力臂最长，最省力，所以连接AC，即为动力臂，动力F垂直于AC斜向上，如图；
重力作用点在重心，方向竖直向下，据此画出重力G.
33.钓鱼杆钓鱼的示意图如图所示，O为支点，F1表示手对钓鱼竿的作用力，F2表示渔线对钓鱼杆的拉力，请在图中画出力F1、F2的力臂L1、L2。

【答案】 解：如图所示：

【解析】【解答】自O点做F1的垂线（虚线），O点到F1的垂线段为力臂L1 ， 自O点做F2的垂线（虚线），O点到F2的垂线段为力臂L2。
故答案为：
【分析】动力臂为从支点到动力作用线的距离；阻力臂为从支点到阻力作用线的距离。
34.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中受力示意图．

【答案】 解:如图所示:

【解析】【分析】原来物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止，由于惯性木块保持原来的速度继续运动，木块相对于平板向右滑动，收到水平向左的摩擦力；同时木块受竖直向下的重力G、平板对它竖直向上支持力F的作用，这两个力是一对平衡力，三个力的作用点都在物块的重心上.
35.如图所示，一物体随传送带一起匀速运动，画出物体所受各力的示意图。

【答案】 解:如图所示:

【解析】【分析】物体随传送带一起匀速运动，则物体处于平衡状态，在竖直方向上物体受到的重力与皮带对物体的支持力是一对平衡力，在水平方向上物体与皮带之间不存在摩擦力，因为若有摩擦力则找不到与此对应的平衡力，故物体只受到重力和支持力.
36.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。

【答案】 解：如图所示：

【解析】【解答】根据光的折射规律知，光垂直射到玻璃上时，传播方向不变，但从玻璃中斜射入空气中时，折射角大于入射角。如下图所示

【分析】光线垂直于界面沿直线传播，从玻璃斜射入空气中，折射角变大。
37.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路

【答案】
【解析】【解答】画出碗中的水面，水面与进眼睛光线的交点处即为硬币右边缘光线的折射点，连接硬币右边缘到折射点，再连接折射点到眼睛，并在连接线上标上箭头表示光的传播方向。如图：

【分析】利用光的折射定律作图即可.
38.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝ 22 R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

【答案】 解：如图所示：

由勾股定理得，O1D＝ R2−(22R)2 ＝ 22 R，
所以，△ODO1为等腰直角三角形，即第一次的入射角为45°；
所以反射角也为45°，则O1O2∥AC，
同理，第二次的入射角也为45°
【解析】【解答】解：一束激光垂直于直径AC从D点由空气射入玻璃砖，传播方向不变，到达弧面ABC，连接OO1即为法线，根据反射角等于入射角作出反射光线，到达弧面ABC的左侧，连接OO2即为法线，根据反射角等于入射角作出反射光线，此时反射光线垂直于AC射入空气中，传播方向不变，如图所示：

由勾股定理得，O1D＝ R2−(22R)2 ＝ 22 R，
所以，△ODO1为等腰直角三角形，即第一次的入射角为45°；
所以反射角也为45°，则O1O2∥AC，
同理，第二次的入射角也为45°。
【分析】根据光的折射和光的反射规律，结合数学知识作图即可.
39.
（1）请画出图中入射光线对应的折射光线

（2）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S.(要求留下作图痕迹)

【答案】 （1）解：如图所示：


（2）解：如图所示：

【解析】【解答】（1）图1中为凸透镜，凸透镜有三条特殊的入射光线，过焦点的光线经凸透镜折射后变成平行于主光轴的光线；经过光心的光线传播方向不变；平行主光轴的光线经过凸透镜后，汇聚在光轴的焦点。
（2）将AB、CD两条光线反向延长，相交于平面镜后的一点，记S',这一点为发光点的像，根据平面镜成像的特点，发光点S和发光点的像关于镜面对称，找到发光点S，从S分别向AB、CD作出光线完成光的反射。
故答案为：如图所示
【分析】凸透镜有三条特殊的入射光线，过焦点的光线经凸透镜折射后变成平行于主光轴的光线；经过光心的光线传播方向不变；平行主光轴的光线经过凸透镜后，汇聚在光轴的焦点。平面镜所成的像是反射光线的反向延长线的交点，利用反射光线，先找到发光点的像，然后根据平面镜成像的特点，找到发光点。
40.如图所示，水面上方有一发光点A1 ， 水中另有一发光点A2 ． 人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：

⑴A1发出的光经水面反射进入人眼的光路图；
⑵A2发出的光进入人眼的光路图．
【答案】
【解析】【解答】（1）水面相当于平面镜，根据平面镜成像的特点，作出A1关于水面的像点A1’ ， 连接A1’与人眼，交于水面于O点，过O点作垂直水面的法线，则A1O为入射光线，O点到人眼为反射光线。（2）人在空气中看到A2在水中的位置就是A1在水中的像的位置A1’ ， A2到O点为入射光线，O点到人眼为折射光线，
光路图如下：

【分析】根据平面镜成像的特点及成像原理作图即可.
41.如图所示，请画出人眼从平面镜中看到烛焰上一点S的像的光路图。

【答案】 解：如图所示：

【解析】【解答】解：先作S点关于平面镜的对称点，即像点S′，然后连接像点S′和人的眼睛，可作出反射光线，与镜面的交点为入射点O，再连接SO画上箭头，即为入射光线；如下图：

【分析】利用平面镜成像的特点作图即可.
42.疫情期间，为方便病人呼叫医生，在两间独立病房里各装有一个开关，在护士站装有两盏灯泡， 病人按下开关S1 ， L1灯亮；另一病人按下S2 ， L2灯亮。请你用笔画线代替导线，正确连接电路（导线不允许交叉）。

【答案】 解：如图所示：

【解析】【解答】病人按下开关S1 ， L1灯亮，另一病人按下S2 ， L2灯亮，又题意可知两盏灯是否工作是互不影响的，所以两盏灯并联，开关S1只能控制L1 ， 所以串联在L1所在支路中，开关S2只能控制L2 ， 所以串联在L2所在支路中，连接图如下图所示
。

【分析】结合题目给出的电路的要求，结合选项设计电路即可。
43.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来.

【答案】 解：如图所示：

【解析】【解答】因电路中待连入的元件较多，且两灯并联，开关分别控制两灯，采用分支路连接更为简单，即先选取连接电路元件较多的一支路将它串联起来，再将另一条支路并联在上述串联电路上即可，如图所示。

【分析】根据电路图去连接实物图，分析元件的串并联关系，根据电流的方向连接即可。
44.在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。

要求：闭合电键S，①电压表测小灯两端电压；
②向左端移动滑动变阻器的滑片P时，小灯变暗。
【答案】 解：如图所示

【解析】【解答】解：因为向左端移动滑动变阻器的滑片P时，小灯变暗，所以滑动变阻器连接的下接线柱是右端，将滑动变阻器的右下接线柱与灯泡的右端相连，电压表的负接线柱与灯泡的左端相连即可.
如图所示：

【分析】电压表应与被测用电器并联；再根据滑片P左滑灯变暗确定滑动变阻器的接法，然后连接实物电路图．
45.请将图中电路连接完整。要求：电压表测小灯泡电压，滑片向左移动电流表示数变小。

【答案】 解：如图所示：

【解析】【解答】电压表测量灯泡电压就要接在灯泡两端；要使划片左移时电流表示数变小，即要使左移时电阻变大，故应该将接在右端接线柱。
故答案为：

【分析】通过电流变化，判断电阻变化，再接线。
四、实验探究题（共3题；共18分）
46.根据如图所示实验，按要求回答：

（1）如图1所示，实验中通过观察电磁铁吸起大头针的多少，来判断它磁性强弱的不同。此实验得出的结论是________；
（2）如图2所示实验是探究磁场对电流的作用；下面以此实验为原理的是______。
A.扬声器
B.动圈式话筒
C.电动机
D.发电机
【答案】 （1）在电流相同时，电磁铁的线圈匝数越多，磁性越强
（2）A,C
【解析】【解答】(1)图1中两只电磁铁是串联在电路中的，所以流经它们的电流是相同时，同时还可以看到，它们线圈的匝数是不同的，因此，本实验研究的是电磁铁磁性强弱与匝数的关系；通过分析现象可得出的结论是：在电流相同时，电磁铁的线圈匝数越多，磁性越强。
(2)图2中有电源，当开关闭合时，导体中有电流通过，会受到磁场力的作用而运动；
A．扬声器是利用通电导体受到磁场力的作用工作的，A符合题意；
BD．动圈式话筒和发电机原理相同，都是根据电磁感应现象工作的，BD不符合题意；
C．电动机是利用通电线圈在磁场中受力运动的原理工作的，C符合题意。
故答案为：AC。

【分析】（1）探究磁性的强弱可以通过吸引小磁针的多少来反映，磁性越强，吸引的磁针越多，体现了转换法的思想；电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强；
（2）导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
47.在探究“电动机为什么会转动”的实验中：

（1）我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中，那么通电导体周围也存在________，磁体会对通电导体产生力的作用吗？
（2）如图所示，将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，导体________，闭合开关后，导体________，说明磁场对________导体有力的作用。
（3）断开开关，将图中磁铁的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与________有关。
（4）断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向________，说明通电导体在磁场中的受力方向与________有关。
（5）如果同时改变磁场方向和电流方向，________确定受力方向与磁场方向或电流方向是否有关（填“能”或“不能”）。
【答案】 （1）磁场
（2）静止不动；运动；通电
（3）相反；磁场方向
（4）相反；电流方向
（5）不能
【解析】【解答】解：（1）根据课本奥斯特实验知：通电导体周围存在磁场；（2）将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，电路中没有电流，导体静止不动，闭合开关后，电路中有电流，导体运动，说明磁场对通电导体有力的作用。（3）断开开关，将图中磁铁的N、S极对调，磁场方向改变，再闭合开关，电流方向不变，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与磁场方向有关。（4）断开开关，将图中电源的正、负极对调，再闭合开关，导体中电流方向改变，磁场方向不变，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与电流的方向有关。（5）如果同时改变磁场方向和电流方向，通电导体在磁场中受力方向不变，不能确定受力方向与磁场方向或电流方向是否有关。
故答案为：（1）磁场；（2）静止不动；运动；通电；（3）相反；磁场方向；（4）相反；电流方向；（5）不能。
【分析】（1）奥斯特实验证明：通电导线周围存在磁场.
（2）磁场对通电导体有力的作用.
（3）通电导体在磁场中的受力方向与磁场方向有关.
（4）通电导体在磁场中的受力方向与电流的方向有关.
（5）如果同时改变磁场方向和电流方向，通电导体在磁场中受力方向不变.
48.某同学利用如图所示的实验装置探究什么情况下磁可以生电。

（1）实验时应将电流表、导线ab串联起来组成________回路。
（2）该同学进行以下尝试，能使电流表指针偏转的是______（填字母标号）。
A.导线ab在磁场中静止，换用磁性更强的蹄形磁体
B.导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈
C.蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运动
D.蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下运动
E.蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动
（3）如图所示的实验装置中，将电流表换成________进行触接，还可以探究电动机的工作原理。
【答案】 （1）闭合
（2）C,E
（3）电源
【解析】【解答】（1）磁生电是电磁感应现象，必须使闭合电路的一部分导体在磁场中做切割磁感线运动，所以应将电流表、导线ab串联起来组成闭合回路；（2）电流表发生偏转，说明电路中产生了感应电流，所以导体在磁场中一定做切割磁感线运动；AB、导线ab在磁场中静止，换用磁性更强的蹄形磁体或匝数很多的线圈，导体在磁场中都没有发生相对运动，不会产生感应电流，AB都不符合题意。CE、由图知，导体ab处的磁感线是从上向下的，导体ab水平向左或向右运动，斜向上或斜向上运动，都是做切割磁感线运动，都会产生感应电流，所以会产生感应电流，电流表指针发生偏转，CE符合题意。
D、导体ab竖直向上或竖直向下运动时，运动方向与磁场方向平行，导体没有做切割磁感线运动，不会产生感应电流，电流表指针不发生偏转，D不符合题意；
故答案为：CE。（3）当电流表换成电源时，导体ab就成了通电导体，在磁场中会受到力的作用，可以探究电动机的工作原理。
故答案为：（1）闭合；（2）CE；（3）电源。
【分析】（1）电磁感应：闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生。
（2）电动机是根据通电导体在磁场中受力运动原理工作的.电动机和发电机的原理图非常相似，重要的区别在于是否有电源，有电源的是电动机，没有电源的是发电机.
五、综合题（共2题；共12分）
49.

（1）如图1，被测物体的长度为________；
（2）图2实验表明，通电导体周围存在________。
（3）如图3所示是小王“探究杠杆的平衡条件”的装置静止在水平桌面上的情景，此时杠杆________（选填：是、不是）平衡状态，实验中调节杠杆水平平衡，目的是方便测量________。
（4）如图4，用弹簧测力计拉着木块在水平桌面上匀速运动，拉力的大小为________N，此时拉力与桌面对木块的摩擦力________（选填：是、不是）一对平衡力。
（5）某电能表上标有3200r/k·Wh，正常情况下电能表铝盘转动800圈，表明电路中消耗了________J的电能。
【答案】 （1）2.25cm
（2）磁场
（3）是；力臂
（4）3.6；不是
（5）9×105
【解析】【解答】(1)图1中刻度尺的分度值是1mm，物体左端与3.00cm对齐，右端与5.25cm对齐，所以被测物体的长度为L=5.25cm-3.00cm=2.25cm

(2)图2中通电直导线旁边的小磁针发生偏转，说明通电导体周围存在磁场。
(3)杠杆的平衡是指杠杆静止不动或匀速转动，故此时杠杆是平衡状态，实验中调节杠杆水平平衡时力臂就在杠杆上，所以调节杠杆水平位置平衡的目的是方便测量力臂。
(4)图中测力计的分度值是0.2N，拉力的大小为3.6N，拉力与桌面对木块的摩擦力方向不在同一直线上，故不是一对平衡力。
(5)根据3200r/k·Wh所表示的意义可知，正常情况下电能表铝盘转动800圈，电路中消耗的电能是W= 800r3200r/k·Wh = 14 k·Wh= 14×3.6×106J =9 ×105J
【分析】（1）刻度尺的分度值就是相邻两刻度的距离，观察刻度尺求解即可；用刻度尺读数时，需要估读到分度值的后一位；
（2）任何磁铁都具有两个磁极，即N极和S极，磁感线从N极指向S极，同名磁极相互排斥，异名磁极相互吸引，同时磁铁对铁钴镍具有吸引力；
（3）调节杠杆平衡，杠杆的哪一端高就把平衡螺母往哪端调，最后使杠杆在水平位置平衡；杠杆在水平位置平衡，便于测量力臂的大小；
（4）观察弹簧测力计的量程和分度值，根据指针的位置读数即可；相互平衡的两个力，要大小相等、方向相反、作用在同一物体上、作用在同一直线上；
（5）通过电能表的表盘可以看出，每消耗一度电转盘转动3200圈，结合题目给出的转盘转动的圈数求解消耗的电能。
50.阅读下列材料，回答下列问题
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。因乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度增大而减小。下表为其部分工作参数（注：电池总容量2.5Ah是指在额定电压下以2.5A的电流可工作1小时）
额定电压
12V
额定功率
30W
电池总容量
2.5Ah
工作噪音
＜50dB

（1）图乙中电磁铁是根据电流的________效应做成的；
（2）接通电源，机器人工作，当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流将________（选填“增强”、“不变”或“减弱”），则电磁铁磁性________（选填“增强”、“不变”或“减弱”），B触头将与________（选填“A”或“C”）触头接触；
（3）充满电后电池储存的电能为________J。
【答案】 （1）磁
（2）增强；增强；C
（3）1.08×105
【解析】【解答】(1)通电导体周围存在磁场，故电磁铁是根据电流的磁效应做成的。
(2)由电路图知，当光敏电阻上的光照强度增强时，光敏电阻的阻值减小，根据欧姆定律 I=UR 知，控制电路中的电流增强，因电磁铁中线圈匝数不变，故电磁铁的磁性增强，B触头将与将C触头接触，电动机停止工作。
(3)由表格数据知，电池容量为2.5Ah，额定工作电压为12V，则充满电后电池储存的电能为 W=UIt=12V×2.5A×3600s=1.08×105J

【分析】（1）电流可以产生磁场，即电流有磁效应，在通电螺线管中插入铁芯可以增强螺线管的磁性；
（2）电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大，匝数越多，产生的磁场越强
（3）求解电流做功，利用公式W=UIt求解即可，U是用电器两端的电压，I是流过用电器的电流，t是用电器工作的时间。
