人教版八年级物理下册第九章集训课堂练素养压强图象辨析、实验探究与复杂计算课件

这是一份人教版八年级物理下册第九章集训课堂练素养压强图象辨析、实验探究与复杂计算课件，共41页。

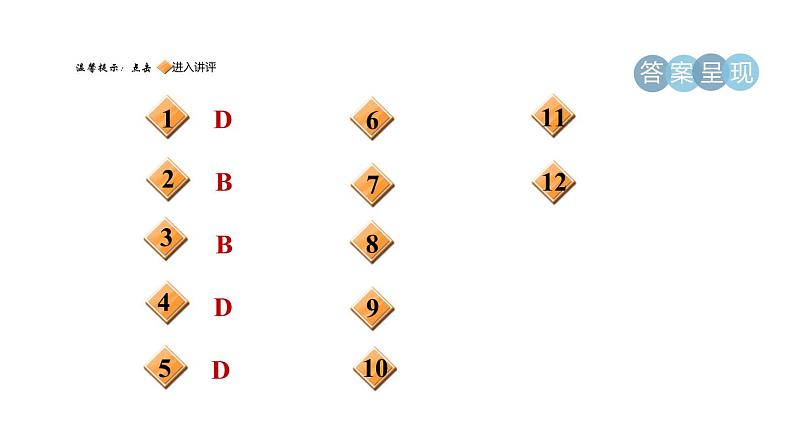

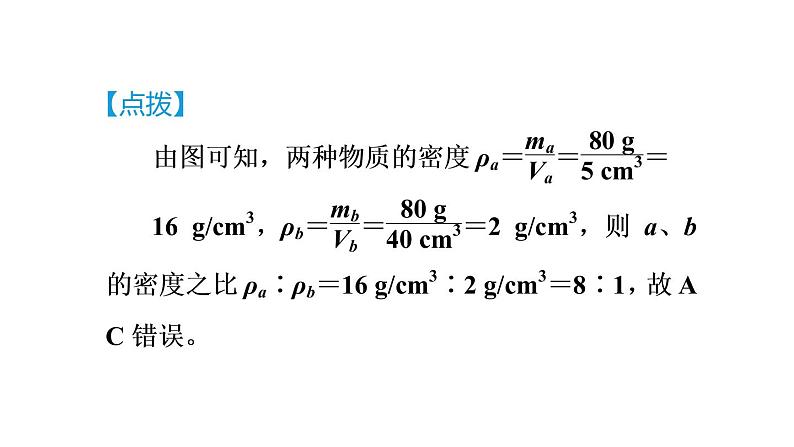

压强图象辨析、实验探究与复杂计算 人教版 八年级下第九章 压强练素养D答 案 呈 现习题链接BBDD【中考·十堰】如图所示是a、b两种物质质量和体积的关系图象。若用质量相等的a、b两种物质分别制成甲、乙两个底面积不同、高度相同的实心圆柱体，将它们放在水平地面上。则甲、乙两圆柱体对水平地面的压强之比为(　　)A.1∶1　 B.1∶2C.3∶2　 D.3∶11【点拨】【答案】D【中考·黄石】如图所示，是a、b两种物质m­-V的关系图象，若用质量相等的a、b两种物质分别制成两个实心正方体甲、乙，将甲、乙放在水平地面上。下列说法正确的是(　　)A.a、b的密度之比为4∶1B.甲、乙两个正方体对地面的压强之比为4∶1C.a、b的密度之比为2∶1D.甲、乙两个正方体对地面的压强之比为2∶12【点拨】【答案】B从下列图象得到的信息中，正确的是(　　) A.甲图表示物体的质量跟它所受重力的关系B.乙图表示物体正以5 m/s的速度做匀速运动C.丙图表示液体的压强和深度之间的关系D.丁图表示弹簧伸长量和所受拉力的关系3B图甲中圆柱形容器装有适量的水，当水温从0 ℃升到15 ℃时，水的密度ρ和水温t关系如图乙所示，4此过程水的质量不变，不考虑圆柱形容器的热胀冷缩，下列选项中能正确反映图甲中容器底受到水的压强p和水温t关系的是(　　)【点拨】【答案】D【中考·盐城】现代建筑多采用中空双层玻璃窗隔热，实验表明，中空双层玻璃窗的隔热性能与两层玻璃间空气压强有关，实验测得中空双层玻璃内外温差与中间空气压强关系如图所示，则中空双层玻璃中间空气压强(　　)5A.等于大气压强时，没有隔热效果B.小于10－1 Pa时，隔热效果变差C.在10－1～102 Pa时，隔热效果最好D.等于10－3 Pa时的隔热效果比104 Pa时好【点拨】由图象可知，双层玻璃间空气压强等于大气压强1×105 Pa时，玻璃内外温度差约为10 ℃，并不是没有隔热效果，故A错误；双层玻璃间空气压强小于10－1 Pa时，玻璃内外温度差较大，说明隔热效果较好，故B错误；双层玻璃间空气压强在10－1～102 Pa时，玻璃内外温度差逐渐变小，说明隔热效果逐渐变差，故C错误；双层玻璃间空气压强等于10－3 Pa时玻璃内外温度差比104 Pa时玻璃内外温度差大，说明隔热效果要好，故D正确。【答案】D6如图所示的是飞机在空中飞行时，升力与仰角的关系，由图可知：飞机飞行速度一定，迎角由0°逐渐增大到20°，升力的变化特点是____________________________________。先增大后减小，15°附近时达到最大7【2022·凉山州】在“探究压力作用效果与哪些因素有关”的实验中，某同学利用多个完全相同的铁块和海绵进行了如图所示的实验。(1)实验中通过观察海绵的________来比较压力作用效果。【点拨】实验中是通过观察海绵的凹陷程度来比较压力作用效果的。凹陷程度(2)由________两图可以探究压力作用效果与压力大小的关系。【点拨】甲、乙两图中，受力面积相同，乙图的压力大，海绵凹陷程度大，压力作用效果越明显，由甲、乙两图可以探究压力作用效果与压力大小的关系。甲、乙(3)对比乙、丙两图可以得出：当压力一定时，________越小，压力作用效果越明显。【点拨】对比乙、丙两图可知，压力相同，乙的受力面积小，压力的作用效果明显，故可得出结论：当压力一定时，受力面积越小，压力的作用效果越明显。受力面积(4)对比甲、丙两图，该同学认为压力作用效果与压力大小无关，他的观点是________(填“正确”或“错误”)的，理由是________________________。【点拨】对比甲、丙两图可知，实验中在改变压力的同时，没有控制受力面积相同，故不能得出压力作用效果与压力大小无关的结论。错误没有控制受力面积相同【2022·福建】在探究影响液体压强因素的实验中，用几根一端封有相同橡皮薄膜的玻璃管进行实验，在5号管中装入盐水，其他管中装入水，如图所示。8(1)玻璃管下方薄膜鼓起的程度可反映液体_______的大小。【方法规律】利用橡皮薄膜鼓起的程度可反映液体压强的大小，利用的方法是转换法。压强(2)根据图甲中三根相同玻璃管下端薄膜鼓起的程度，猜想：液体的压强可能与液体的质量、重力、体积或________有关。【方法规律】相同的1、2、3号管中装的液体相同，管内液体的深度逐渐增加，相应的质量、体积、重力也逐渐增大，橡皮薄膜鼓起的程度逐渐增大，由此猜想：液体的压强与液体的质量、重力、体积或深度有关。深度(3)图乙中，4号管上段更粗，下段与2号管粗细相同，两管中水的深度相同，发现两管下端薄膜鼓起的程度相同，可得：液体压强的大小与液体的质量、重力、体积都________。【方法规律】比较2号管和4号管可知，4号管中液体的质量、体积、重力大于2号管，但两者橡皮薄膜鼓起的程度相同，说明液体的压强与质量、重力、体积都无关。无关(4)图丙中，5号管和2号管中的液柱长度相等，利用5号管和2号管可探究液体压强与液体的________是否有关。【方法规律】5号管和2号管中液体深度相同，液体密度不同，可探究液体压强与液体密度的关系。密度(5)为了探究液体长度对液体压强的影响，选用2号管和6号管进行实验，6号管中的水柱比2号管中的水柱长，实验时需控制两管中的水柱的________相等。【方法规律】探究液体长度对液体压强的影响，应控制液体的密度和深度相同。深度小明利用最大刻度值为2.5 mL的一次性注射器等器材对大气压的值进行测量。实验步骤如下：A.把注射器的活塞推至注射器筒的底端，然后用橡皮帽封住注射器的小孔；B.用细绳拴住注射器活塞的颈部，绳的另一端与弹簧测力计的挂钩相连，沿正确的方向慢慢拉动注射器筒，当注射器的活塞刚开始滑动时记下弹簧测力计示数F＝7.5 N；C.测出注射器的全部刻度的长度L＝4 cm。9(1)实验所用的器材：注射器、弹簧测力计、细绳、橡皮帽、水和__________。(2)测量大气压的原理：_______；受力面积S的表达式：_______；实验中研究对象为______，不考虑摩擦，研究对象受到的______力和___________力是一对平衡力。刻度尺活塞大气压绳子的拉(3)在如图所示的装置中，小明不能采用________图的装置来估测大气压强，其原因是____________________________。乙活塞的重力会影响拉力的测量【2021·新疆】如图甲所示，一质地均匀的长方体砖块放在水平地面上。现将砖块切去一部分，剩余部分如图乙所示，此时砖块对地面的压强为2 000 Pa；将图乙中的砖块倒置后如图丙所示，此时砖块对地面的压强为3 000 Pa。则图甲中砖块对水平地面的压强为多少帕？10柱形均匀固体对水平地面的压强p＝ρgh，由于图甲和组合长方体的密度、高度均相同，所以图甲中砖块对地面的压强为2 400 Pa。【2021·郴州】如图甲所示的容器放置在水平地面上，该容器上、下两部分都是圆柱形，其横截面积分别为S1、S2，容器底部装有控制阀门。容器内装有密度为0.8×103 kg/m3的液体，液体通过控制阀门匀速排出的过程中，容器底部受到液体的压强p随时间t变化关系如图乙所示。g取10 N/kg，则：11(1)阀门打开前液体的深度H为多少厘米？(2)上、下两部分横截面积之比S1∶S2为多大？如图甲所示是一个深度很浅的皮碗，图乙是将皮碗压向水平的天花板，挤出皮碗里的空气，在大气压的作用下，皮碗像吸盘一样“平贴”在天花板上，皮碗的吸附面积为100 cm2，皮碗中心引出的细线可以悬挂一个物体在空中，不计细线和皮碗的重力，大气压取1.0×105 Pa，g取10 N/kg，则：12(1)要想吸盘不脱落，所挂物体的质量不得超过多少？解：吸盘所能承受物体的最大重力G＝F＝pS＝1.0×105 Pa×100×10－4 m2＝1 000 N。(2)设想细线下挂一棱长为10 cm、质量为500 g的正方体物块时吸盘没有脱落(物块底面保持水平)，剪断细线物块落在水平地面上无反弹和翻滚，从触地时开始计时，物块对地面的压强随时间变化的关系如图丙所示(接触面积一直是正方形的底面积)，压强减至px时便保持不变。求t＝0时物块对地面的压力和t＝0.1 s时px为多少？
