高考物理三轮冲刺复习计算题20电磁学综合题电磁感应中三大观点的应用(含解析)

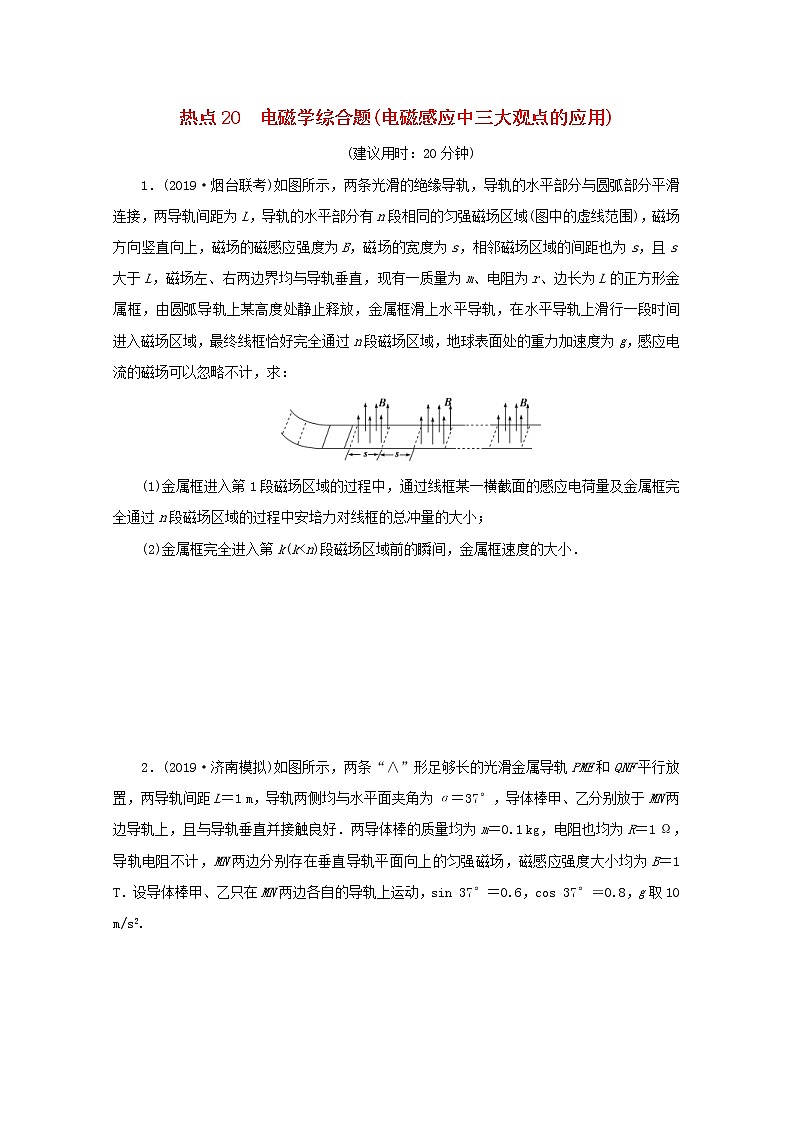

热点20　电磁学综合题(电磁感应中三大观点的应用)

(建议用时：20分钟)

1．(2019·烟台联考)如图所示，两条光滑的绝缘导轨，导轨的水平部分与圆弧部分平滑连接，两导轨间距为L，导轨的水平部分有n段相同的匀强磁场区域(图中的虚线范围)，磁场方向竖直向上，磁场的磁感应强度为B，磁场的宽度为s，相邻磁场区域的间距也为s，且s大于L，磁场左、右两边界均与导轨垂直，现有一质量为m、电阻为r、边长为L的正方形金属框，由圆弧导轨上某高度处静止释放，金属框滑上水平导轨，在水平导轨上滑行一段时间进入磁场区域，最终线框恰好完全通过n段磁场区域，地球表面处的重力加速度为g，感应电流的磁场可以忽略不计，求：

(1)金属框进入第1段磁场区域的过程中，通过线框某一横截面的感应电荷量及金属框完全通过n段磁场区域的过程中安培力对线框的总冲量的大小；

(2)金属框完全进入第k(k<n)段磁场区域前的瞬间，金属框速度的大小．

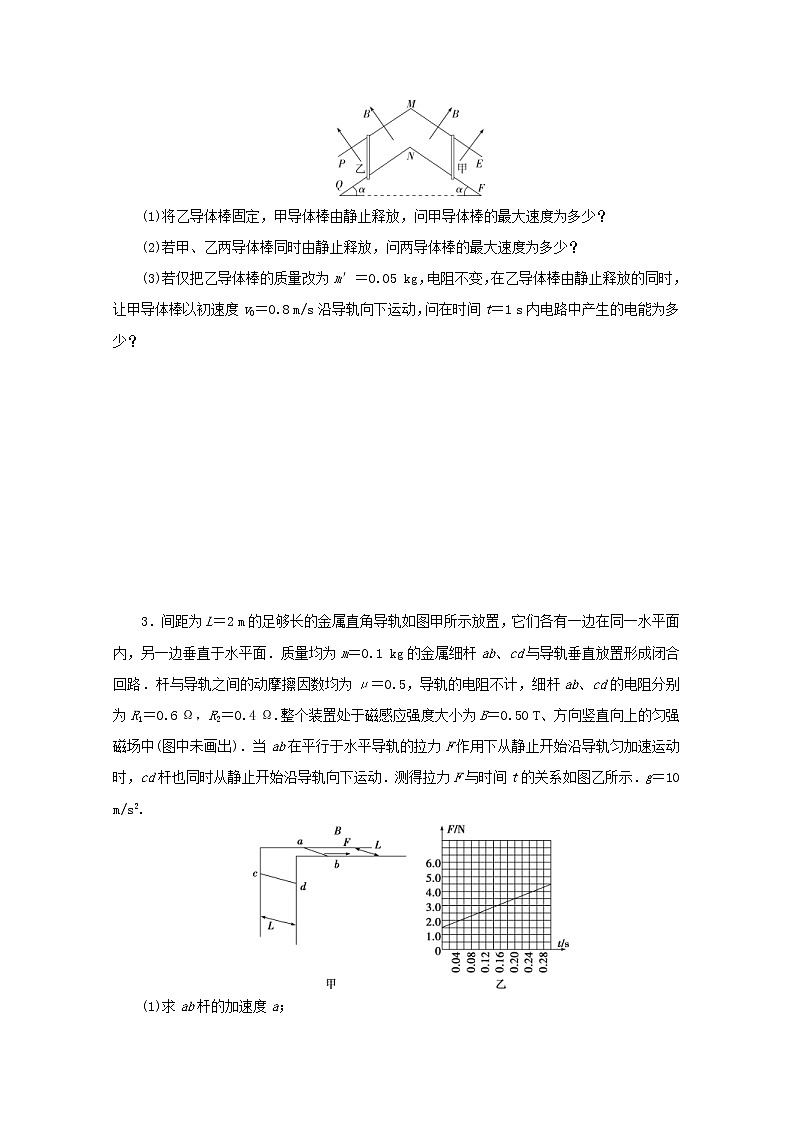

2．(2019·济南模拟)如图所示，两条“∧”形足够长的光滑金属导轨PME和QNF平行放置，两导轨间距L＝1 m，导轨两侧均与水平面夹角为α＝37°，导体棒甲、乙分别放于MN两边导轨上，且与导轨垂直并接触良好．两导体棒的质量均为m＝0.1 kg，电阻也均为R＝1 Ω，导轨电阻不计，MN两边分别存在垂直导轨平面向上的匀强磁场，磁感应强度大小均为B＝1 T．设导体棒甲、乙只在MN两边各自的导轨上运动，sin 37°＝0.6，cos 37°＝0.8，g取10 m/s2.

(1)将乙导体棒固定，甲导体棒由静止释放，问甲导体棒的最大速度为多少？

(2)若甲、乙两导体棒同时由静止释放，问两导体棒的最大速度为多少？

(3)若仅把乙导体棒的质量改为m′＝0.05 kg，电阻不变，在乙导体棒由静止释放的同时，让甲导体棒以初速度v0＝0.8 m/s沿导轨向下运动，问在时间t＝1 s内电路中产生的电能为多少？

3．间距为L＝2 m的足够长的金属直角导轨如图甲所示放置，它们各有一边在同一水平面内，另一边垂直于水平面．质量均为m＝0.1 kg的金属细杆ab、cd与导轨垂直放置形成闭合回路．杆与导轨之间的动摩擦因数均为μ＝0.5，导轨的电阻不计，细杆ab、cd的电阻分别为R1＝0.6 Ω，R2＝0.4 Ω.整个装置处于磁感应强度大小为B＝0.50 T、方向竖直向上的匀强磁场中(图中未画出)．当ab在平行于水平导轨的拉力F作用下从静止开始沿导轨匀加速运动时，cd杆也同时从静止开始沿导轨向下运动．测得拉力F与时间t的关系如图乙所示．g＝10 m/s2.

(1)求ab杆的加速度a；

(2)求当cd杆达到最大速度时ab杆的速度大小；

(3)若从开始到cd杆达到最大速度的过程中拉力F做了5.2 J的功，通过cd杆横截面的电荷量为0.2 C，求该过程中ab杆所产生的焦耳热．

热点20　电磁学综合题

 (电磁感应中三大观点的应用)

1．解析：(1)设金属框在进入第一段匀强磁场区域前的速度为v0，进入第一段匀强磁场区域运动的时间为t，出第一段磁场区域运动的时间为t1，金属框在进入第一段匀强磁场区域的过程中，线框中产生平均感应电动势为＝

平均电流为：＝＝，则金属框在出第一段磁场区域过程中产生的平均电流1＝，q＝It＝

设线框经过每一段磁场区域的过程中安培力冲量大小为I

则I＝BILt＋B1Lt1＝

整个过程累计得到：I总冲量＝n.

(2)金属框穿过第(k－1)个磁场区域后，由动量定理得到：－(k－1)＝mvk－1－mv0

金属框完全进入第k个磁场区域的过程中，由动量定理得到：－＝mv′k－mvk－1

n＝mv0

解得：v′k＝.

答案：(1)　n　(2)

2．解析：(1)将乙棒固定，甲棒静止释放，则电路中产生感应电动势E1＝BLv

感应电流I1＝，甲棒受安培力F1＝BI1L

甲棒先做加速度减小的变加速运动，达最大速度后做匀速运动，此时mgsin α＝F1

联立并代入数据解得甲棒最大速度

vm1＝1.2 m/s.

(2)甲、乙两棒同时由静止释放，则电路中产生感应电动势E2＝2BLv

感应电流I2＝

甲、乙两棒均受安培力F2＝BI2L

最终均做匀速运动，此时甲(或乙)棒受力mgsin α＝F2

联立并代入数据解得两棒最大速度均为

vm2＝0.6 m/s.

(3)乙棒静止释放，甲棒以初速度v0下滑瞬间，则电路中产生感应电动势E3＝BLv0

感应电流I3＝

甲、乙两棒均受安培力F3＝BI3L

对于甲棒，根据牛顿第二定律得：

mgsin 37°－F3＝ma

对于乙棒，根据牛顿第二定律得：

F3－m′gsin 37°＝m′a′

代入数据联立解得：a＝a′＝2 m/s2

甲棒沿导轨向下，乙棒沿导轨向上，均做匀加速运动

在时间t＝1 s内，甲棒位移s甲＝v0t＋at2，

乙棒位移s乙＝a′t2

甲棒速度v甲＝v0＋at，乙棒速度v乙＝a′t

据能量的转化和守恒，电路中产生电能

E＝mgs甲sin 37°－m′gs乙sin 37°＋mv－mv－m′v　

联立并代入数据解得E＝0.32 J.

答案：(1)1.2 m/s　(2)0.6 m/s　(3)0.32 J

3．解析：(1)由题图乙可知，在t＝0时，F＝1.5 N

对ab杆进行受力分析，由牛顿第二定律得

F－μmg＝ma

代入数据解得a＝10 m/s2.

(2)从d向c看，对cd杆进行受力分析如图所示

当cd速度最大时，有

Ff＝mg＝μFN，FN＝F安，F安＝BIL，

I＝

综合以上各式，解得v＝2 m/s.

(3)整个过程中，ab杆发生的位移

x＝＝0.2 m

对ab杆应用动能定理，有

WF－μmgx－W安＝mv2

代入数据解得W安＝4.9 J，根据功能关系有Q总＝W安

所以ab杆上产生的热量

Qab＝Q总＝2.94 J.

答案：见解析
