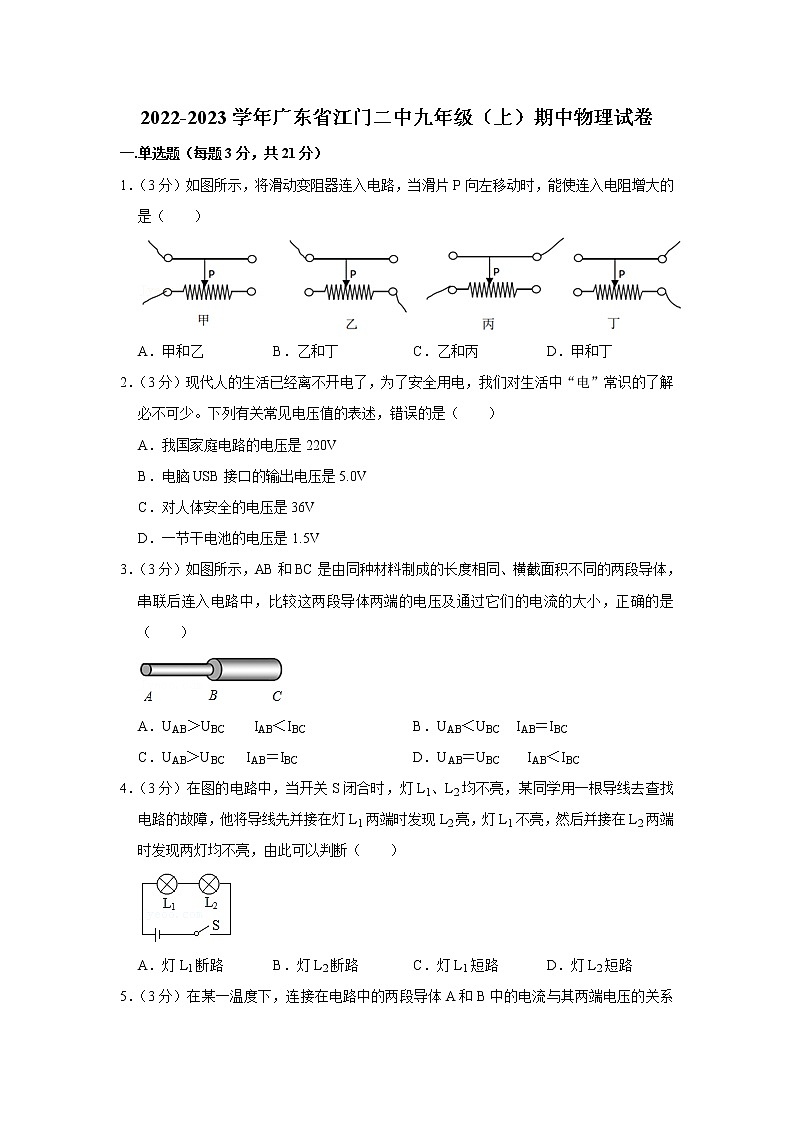

2022-2023学年广东省江门二中九年级（上）期中物理试卷
一.单选题（每题3分，共21分）
1．（3分）如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（　　）

A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
2．（3分）现代人的生活已经离不开电了，为了安全用电，我们对生活中“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（　　）
A．我国家庭电路的电压是220V
B．电脑USB接口的输出电压是5.0V
C．对人体安全的电压是36V
D．一节干电池的电压是1.5V
3．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，正确的是（　　）

A．UAB＞UBC IAB＜IBC B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＝IBC D．UAB＝UBC IAB＜IBC
4．（3分）在图的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L1不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断（　　）

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
5．（3分）在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知下列说法中错误的是（　　）

A．当导体A和B串联时，导体A、B两端的电压之比是 1：2
B．当导体A和B并联时，通过A、B的电流之比是 2：1
C．A导体的电阻为 5Ω
D．B导体的电阻小于 A 导体的电阻
6．（3分）小胡同学将生活中常见的例子与能量的转化联系起来，用线连接，其中有一组连线是错误的它是（　　）
A．用磨刀石磨刀机械能转化为内能
B．保温瓶的瓶盖蹦起内能转化为机械能
C．电热水器工作电能转化为内能
D．向上飞行的足球势能转化为动能
7．（3分）关于电功和电功率，下列说法中正确的是（　　）
A．电流做功的过程就是电能转化光能的过程
B．电流做功越多，电流做功越快
C．电功率越大，单位时间内电流做功越多
D．功率大的灯泡一定比功率小的灯泡亮
二.填空题（每空1分，共22分）
8．（3分）用水冷却鸡蛋，鸡蛋的温度降低，内能　 　（选填“增大”、“减小”或“不变”）.这是通过　 　的方式改变了鸡蛋的内能；若水的质量是0.5kg，水温升高了5℃.则水吸收的热量是　 　J[c水＝4.2×103J/（kg•℃）]。
9．（3分）某城市园博园内的鲜花竞相开放，吸引了广大市民前来观赏。从物理学角度分析，人们能闻到远处鲜花散发的香味，这是　 　现象；100mL酒精和100mL水混合在一起，体积小于200mL，这个现象说明分子间有　 　；两滴水银接近时自动结合为一滴较大的水银，这一现象说明分子间有　 　。

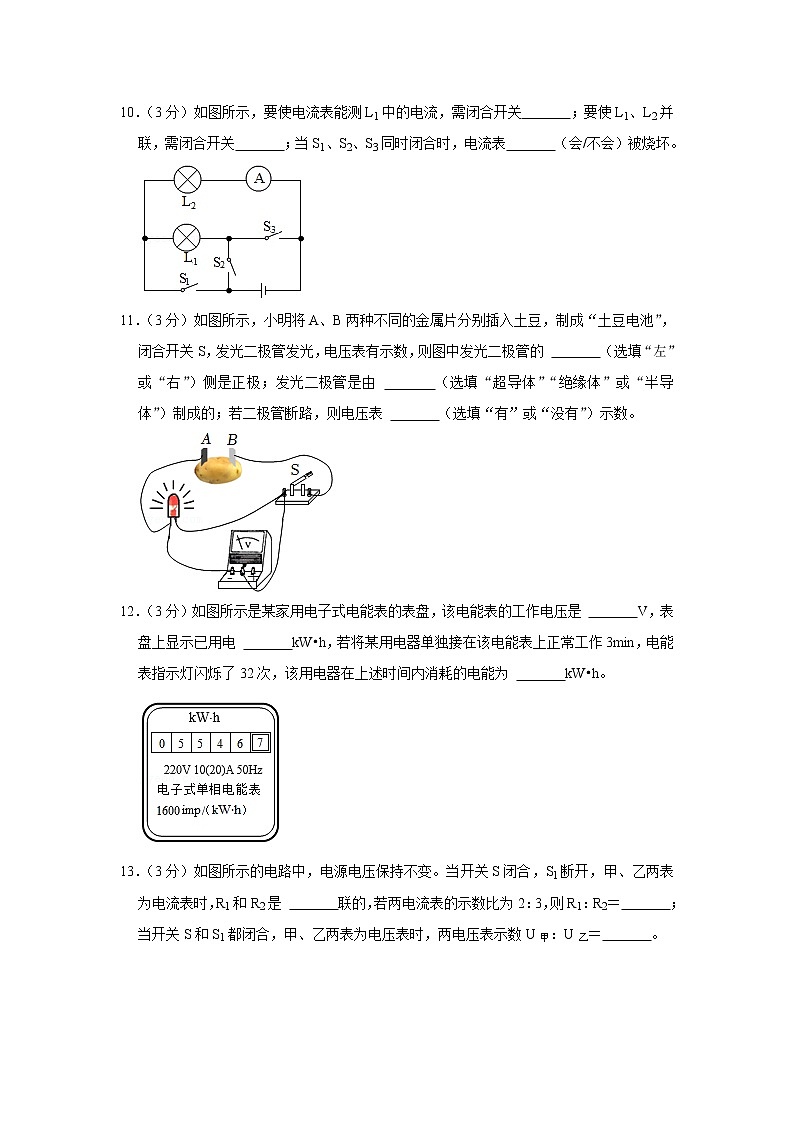

10．（3分）如图所示，要使电流表能测L1中的电流，需闭合开关　 　；要使L1、L2并联，需闭合开关　 　；当S1、S2、S3同时闭合时，电流表　 　（会/不会）被烧坏。

11．（3分）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数，则图中发光二极管的 　 　（选填“左”或“右”）侧是正极；发光二极管是由 　 　（选填“超导体”“绝缘体”或“半导体”）制成的；若二极管断路，则电压表 　 　（选填“有”或“没有”）示数。

12．（3分）如图所示是某家用电子式电能表的表盘，该电能表的工作电压是 　 　V，表盘上显示已用电 　 　kW•h，若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为 　 　kW•h。

13．（3分）如图所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2是 　 　联的，若两电流表的示数比为2：3，则R1：R2＝　 　；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲：U乙＝　 　。

14．（4分）两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为 　 　，通过甲、乙两电阻的电流之比为 　 　；将它们并联接入电路中，甲、乙两电阻两端的电压之比为 　 　，通过甲、乙两电阻的电流之比为 　 　。
三.作图题（2+2+3＝7分）
15．（2分）根据图甲中的实物图，请在图乙虚线框内画出相应的电路图。

16．（2分）如图所示，在“〇”处填入电流表或电压表的符号，使L1与L2串联，且电表正常工作。

17．（3分）如图甲是电位器示意图，请将该电位器连入乙图，要求顺时针旋转滑片时，灯泡变暗。

四.实验题（每空1分，共16分）
18．（5分）小理使用电流表测量小灯泡的电流，连接的实验电路如图1所示。

（1）如果不能估计电流大小，他应把导线a接到电流表标有 　 　（选填“﹣”“0.6”或“3”）的接线柱上，通过开关来试触并观察；
（2）如果电流表示数如图2所示，则测出的电流是 　 　A。
（3）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关时，发现电流表指针摆动分别出现了如图3甲、乙、丙所示的三种情况。他们讨论分析知道，电流表的使用通常存在有三种问题：
①电流表所选量程偏大；
②电流表所选量程偏小；
③电流表的正负接线柱接反。
请判断，甲同学的问题是 　 　（填序号），乙同学的问题是 　 　（填序号），丙同学的问题是 　 　（填序号）。
19．（8分）小侨和小渝探究并联电路中电流的关系，他们设计的电路如图甲所示：

（1）在连接电路的过程中，开关应该 　 　；
（2）闭合开关前，小侨发现电流表的指针如图乙所示，接下来他应该 　 　；
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2　 　（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：　 　（写出一条即可）。请在图丙上改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
（4）他们改正错误后把电流表分别接入到图甲电路中的A、B、C处，测出电流如下表：通过分析，得出的结论是在并联电路中，　 　；
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.12
0.14
0.26
2
0.24
0.26
0.50
3
0.28
0.32
0.60
（5）在实验中可以采用 　 　（答出一种即可）的方法改变A、B、C处电流的大小从而进行多次实验，其目的是 　 　。
A.多次测量求平均值减小误差
B.使结论更具普遍性
20．（3分）某小组同学在探究“电阻大小与哪些因素有关”的实验中，采用如图所示的实验装置，A、B、C是镍铬合金制成的三根导线，A、B粗细相同，但长度不同，A、C长度相同而粗细不同，导线D是锰铜合金制成长短粗细与导线A相同。
（1）在M、N之间分别接不同的导体，通过观察 　 　来比较导体电阻的大小更精确。
（2）为了探究电阻与材料的关系，应该选用编号 　 　两根电阻丝来进行实验。
（3）小杰同学在探究电阻与横截面积的关系时，将电阻丝B接入电路，读出电流表示数，然后再将电阻丝B对折后接入电路中，发现电流表示数变大，据此它得出结论：导体的横截面积越大，电阻越小。同组的是小玲同学指出这种方法是错误的，理由是 　 　。

五.计算题（9+9，共18分）
21．（9分）如图所示的电路中，电源两端电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为1.0A，电流表A2的示数为0.6A。求：
（1）电源电压U；
（2）通过电阻R1的电流I1；
（3）电阻R1的阻值。

22．（9分）图中小灯泡L1标有“6V 1A”，电源电压为9V，滑动变阻器的最大阻值是10Ω。闭合开关S，滑片P从a端开始向左移动，电压表的示数从2V增大到6V。求：
（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器的阻值；
（3）滑片P滑动过程中，电流表示数的变化范围。

六.综合题（每空、1.分，共16分）
23．（5分）如图所示，是一种自动测定油箱内油量的装置，R是转动式滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表指针所指的刻度，就可以知道油箱内液面的高度，请回答：
（1）图中油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，整个电路中的电流 　 　（选填“增大”、“减小”或“不变”）；当油箱空置时，闭合开关，改装成油量表的电表的示数 　 　（选填“等于”或“不等于”）零。
（2）定值电阻在电路中的作用是 　 　。
（3）正常行车过程中，油表指示一直满偏，最可能出现下列哪种情况 　 　（油箱本身是完好的）。
A、R0短路 B、R0断路 C、R短路 D、R断路
（4）下列各图中能实现油箱内存油量越大，油量表示数越大，且油量表刻度均匀的是 　 　。


24．（5分）空气质量指数是确保实现碧水蓝天的重要指标，如表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
空气质量指数K
0～50
51～100
101～150
151～200
201～300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染

（1）气敏电阻的阻值随着空气质量指数的增大而 　 　。若空气质量指数增加，电流表的示数将 　 　，电路消耗的总功率将 　 　。（三空均选填增大、减小或不变）
（2）当电路中的电流为0.1A时，计算分析此时的空气质量等级。
（3）当空气质量指数为300时，通电1min，求整个电路消耗的电能。
25．（6分）小明探究了同一个小灯泡的亮度与哪些因素有关，同组的小丽想用L1“6V 3W”和L2“6V 2W”的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否适合两个不同的灯泡，请你帮她将实验步骤填写完整：
①将两个小灯泡串联，接到6V的电路中，则通过两灯的电流　 　；灯　 　的两端电压较大，可观察到灯　 　较亮。
②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压　 　，通过灯　 　的电流较大，可观察到灯　 　较亮。

2022-2023学年广东省江门二中九年级（上）期中物理试卷
参考答案与试题解析
一.单选题（每题3分，共21分）
1．（3分）如图所示，将滑动变阻器连入电路，当滑片P向左移动时，能使连入电阻增大的是（　　）

A．甲和乙 B．乙和丁 C．乙和丙 D．甲和丁
【分析】滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻大小的。电阻丝接入电路的长度越长，电路中的电阻就越大；反之就越小。因此可以根据电阻丝接入电路长度的变化来确定电阻的变化。
【解答】解：甲、丙中接入电路的是左半部分，当滑片向左移动时，接入电路的电阻丝变短，电阻变小；乙、丁接入电路的是右半部分，当滑片向左移动时，接入电路的电阻丝变长，电阻变大。
故选：B。
【点评】（1）滑动变阻器上面的两个接线柱是用导线连在一起，所以两者相当于一个接线柱；当上面的两个接线柱接入电路时，滑动变阻器被短路；当选取下面的两个接线柱时，滑动变阻器的阻值全部接入电路。
（2）滑动变阻器的正确使用方法是上面的接线柱和下面的接线柱各选取一个，即一上一下。决定滑片移动时变阻器接入电路的阻值是变大还是变小的关键是下面的哪个接线柱接入了电路。
2．（3分）现代人的生活已经离不开电了，为了安全用电，我们对生活中“电”常识的了解必不可少。下列有关常见电压值的表述，错误的是（　　）
A．我国家庭电路的电压是220V
B．电脑USB接口的输出电压是5.0V
C．对人体安全的电压是36V
D．一节干电池的电压是1.5V
【分析】电压是形成电流的原因，不同的电源提供的电压是不同的，要记住一些生活中常见的电压值。
【解答】解：A、我国家庭用电器正常工作的电压都是220V，故A正确；
B、计算机USB接口的输出电压一般为5.0V，故B正确；
C、对人体安全的电压是不高于36V，故C错误；
D、一节干电池的电压约为1.5V，故D正确。
故选：C。
【点评】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V。
3．（3分）如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，正确的是（　　）

A．UAB＞UBC IAB＜IBC B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＝IBC D．UAB＝UBC IAB＜IBC
【分析】因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系；由题意可知两部分电阻的大小关系，则由欧姆定律可求得两部分导体两端的电压关系。
【解答】解：因两电阻串联，故通过两部分导体的电流相等；
由题意可知，SAB＜SBC，而长度相同，故说明AB段的导体电阻大于BC段的电阻；则由欧姆定律可得AB段的电压要大于BC段的电压；
故选：C。
【点评】本题考查串联电路的电流规律及影响电阻大小的因素，应熟记电阻大小与导体的长度成正比与导体的横截面积成反比。
4．（3分）在图的电路中，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先并接在灯L1两端时发现L2亮，灯L1不亮，然后并接在L2两端时发现两灯均不亮，由此可以判断（　　）

A．灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路
【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障。
【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；
用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；
同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路。
故选：A。
【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础。
5．（3分）在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知下列说法中错误的是（　　）

A．当导体A和B串联时，导体A、B两端的电压之比是 1：2
B．当导体A和B并联时，通过A、B的电流之比是 2：1
C．A导体的电阻为 5Ω
D．B导体的电阻小于 A 导体的电阻
【分析】（1）从图象中读出任意一组元件A和B对应的电压、电流值，根据欧姆定律求出两电阻的阻值，进一步比较出两电阻阻值的大小；
（2）根据串联电路的电流特点和欧姆定律求出导体A、B两端的电压之比；
（3）根据电阻的并联和欧姆定律求出两电阻并联时通过的电流之比。
【解答】解：CD、由图象可知，当U＝3V时，IA＝0.6A，IB＝0.3A，
由I＝可得，两电阻的阻值分别为：
RA＝＝＝5Ω，RB＝＝＝10Ω，
所以，RA＜RB，故C正确，D错误；
A、由于串联电路中各处的电流相等，则两电阻串联时，导体A、B两端的电压之比为：＝＝＝＝，故A正确；
B、由于并联电路中各支路两端的电压相等，则两电阻并联时，通过它们的电流之比：＝＝＝＝，故B正确。
故选：D。
【点评】本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的应用，能从数据中归纳分析出有用的信息是解决此类题目的关键。
6．（3分）小胡同学将生活中常见的例子与能量的转化联系起来，用线连接，其中有一组连线是错误的它是（　　）
A．用磨刀石磨刀机械能转化为内能
B．保温瓶的瓶盖蹦起内能转化为机械能
C．电热水器工作电能转化为内能
D．向上飞行的足球势能转化为动能
【分析】摩擦时，克服摩擦做功，机械能转化为内能。
保温瓶的瓶盖跳动是内能转化为机械能的结果。
电热水器工作时，消耗电能，电能转化为内能。
向上飞行的足球，足球的质量不变，速度减小，动能减小，高度增大，重力势能增大。
【解答】解：A、用磨刀石磨刀时，克服磨刀石和刀之间的摩擦做功，机械能转化为内能。不符合题意。
B、保温瓶的瓶盖跳起，是瓶内的水蒸气的内能转化为瓶盖的机械能。不符合题意。
C、电热水器工作时，消耗电能，转化为水的内能。不符合题意。
D、向上飞行的足球的动能减小，重力势能增大，上升的过程是动能转化为重力势能的过程。符合题意。
故选：D。
【点评】能不会创生也不会消失，一种形式的能增加，必然有另一种形式的能减少。一个物体的能量增加，必然有另一个物体的能量减少。
7．（3分）关于电功和电功率，下列说法中正确的是（　　）
A．电流做功的过程就是电能转化光能的过程
B．电流做功越多，电流做功越快
C．电功率越大，单位时间内电流做功越多
D．功率大的灯泡一定比功率小的灯泡亮
【分析】（1）电功是表示电流做功多少的物理量，电流做功的过程就是电能转化为其他形式能的过程；
（2）电功率是电功与做功时间的比，反映了电流做功的快慢程度；
（3）灯泡的亮度由灯泡的实际功率决定。
【解答】解：A、电流做功的过程就是电能转化为其他形式能的过程，不仅仅是转化为光能，故A错误；
B、电流做功越多，表示消耗的电能越多，电流做功越快，表示电功率越大，故B错误；
C、电功率表示单位时间电流所做的功，所以单位时间电流所做的功越多，电功率越大，故C正确；
D、灯泡的亮度由灯泡的实际功率决定，额定功率大的灯泡，它的实际功率不一定大，故D错误。
故选：C。
【点评】本题是一道基础题，知道电功及电功率的物理意义、知道电功与电功率的关系是正确解题的关键。
二.填空题（每空1分，共22分）
8．（3分）用水冷却鸡蛋，鸡蛋的温度降低，内能　减小　（选填“增大”、“减小”或“不变”）.这是通过　热传递　的方式改变了鸡蛋的内能；若水的质量是0.5kg，水温升高了5℃.则水吸收的热量是　1.05×104　J[c水＝4.2×103J/（kg•℃）]。
【分析】（1）改变物体内能有两种方式：做功和热传递。热传递过程是能量的转移，而做功过程是能量的转化；
（2）知道水的质量、水的比热容、水的温度变化，利用吸热公式Q吸＝cm△t求水吸收的热量。
【解答】解：（1）用水冷却鸡蛋，水的温度低，鸡蛋的温度高，存在温度差，内能由温度高的鸡蛋传向温度低的水，因此是通过热传递的方式来减小鸡蛋的内能；
（2）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×0.5kg×5℃＝1.05×104J。
故答案为：减小；热传递；1.05×104。
【点评】本题考查了物体内能的改变和吸热公式的应用，是一道较为简单的应用。
9．（3分）某城市园博园内的鲜花竞相开放，吸引了广大市民前来观赏。从物理学角度分析，人们能闻到远处鲜花散发的香味，这是　扩散　现象；100mL酒精和100mL水混合在一起，体积小于200mL，这个现象说明分子间有　间隔　；两滴水银接近时自动结合为一滴较大的水银，这一现象说明分子间有　引力　。
【分析】（1）不同物质相互接触时彼此进入对方的现象是扩散。
（2）分子间有间隔。
（3）分子间同时存在相互作用的斥力和引力。
【解答】解：人们能闻到远处鲜花散发的香味，是鲜花的芳香分子扩散到空气中，属于扩散现象。
100mL酒精和100mL水混合在一起，体积小于200mL，这个现象是扩散现象，说明分子间有间隔。
两滴水银接近时自动结合为一滴较大的水银，说明水银分子之间存在着相互作用的引力。
故答案为：扩散；间隔；引力。
【点评】通过几个生活现象考查了扩散、分子间存在间隔、分子间的作用力等。
10．（3分）如图所示，要使电流表能测L1中的电流，需闭合开关　S2　；要使L1、L2并联，需闭合开关　S1、S3　；当S1、S2、S3同时闭合时，电流表　不会　（会/不会）被烧坏。

【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
【解答】解：（1）要使电流表能测L1中的电流，电流表和灯泡L1串联，则闭合开关S2，电流表和两灯泡串联；
（2）要使L1、L2并联，电流需要分别流入两灯泡，则闭合开关S1、S3；
（3）当S1、S2、S3同时闭合时，电流表和两灯泡被短路，会造成电源短路，此时电流表不会烧坏。
故答案为：S2；S1、S3；不会。
【点评】本题考查了开关的不同状态对电灯的连接方式的影响，注意不要出现对电源短路的情况，那样会烧坏电源。
11．（3分）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数，则图中发光二极管的 　右　（选填“左”或“右”）侧是正极；发光二极管是由 　半导体　（选填“超导体”“绝缘体”或“半导体”）制成的；若二极管断路，则电压表 　有　（选填“有”或“没有”）示数。

【分析】（1）根据电压表的连接方法分析；
（2）用半导体材料制成了二极管；
（3）二极管断路，根据电压表的连接方式分析。
【解答】解：二极管正常发光，二极管正极相连的一端为电源的正极，即与电压表正极相连二极管的右端为正极；
（2）发光二极管是由半导体材料制成的；
（3）若二极管断路，则电压表串联到电源的两端，测量的是电源电压，有示数。
故答案为：右；半导体；有。
【点评】本题主要考查电压表的使用、半导体、以及电路故障分析等，能根据电压表的接法判断电源的正负极是本题的难点。
12．（3分）如图所示是某家用电子式电能表的表盘，该电能表的工作电压是 　220　V，表盘上显示已用电 　5546.7　kW•h，若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为 　0.02　kW•h。

【分析】（1）电能表上“220V”表示电能表的工作电压；显示的示数为已用电多少，注意：最后一位是小数、单位是kW•h；
（2）1600imp/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁1600次，据此可求闪烁32次消耗的电能。
【解答】解：
（1）电能表上“220V”，表示电能表的工作电压为220V；
该表盘上显示数字为055467，因为最后一位是小数、单位是kW•h，所以显示已用电5546.7kW•h；
（2）1600imp/（kW•h）表示电路中用电器每消耗1kW•h的电能，指示灯闪烁1600次，
指示灯闪烁32次，则该用电器在上述时间内消耗的电能：
W＝kW•h＝0.02kW•h。
故答案为：220；5546.7；0.02。
【点评】本题考查了电能表的读数，消耗电能的计算，明确电能表相关参数的意义是关键。
13．（3分）如图所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2是 　并　联的，若两电流表的示数比为2：3，则R1：R2＝　2：1　；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲：U乙＝　3：1　。

【分析】（1）由图可知当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2是并联的，电流表甲测通过R2的电流，电流表乙测干路的电流；
已知甲、乙两电流表的示数比，即通过R2的电流与干路电流的比，由并联电路的电流特点可得出通过R1的电流与通过R2的电流之比，
由R＝可得出R1与R2的电阻之比；
（2）当开关S和S1都闭合，甲、乙两表为电压表时，该电路为R1和R2的串联电路，电压表甲测电源电压，电压表乙测R2两端的电压；
由串联电路的分压规律可得出R1与R2两端的电压之比，由此可知总电压与R2两端的电压之比，即两电压表的示数之比。
【解答】解：（1）由图可知当开关S闭合，S1断开，甲、乙两表为电流表时，电流有两条路径，因此R1和R2是并联的；
由图可知电流表甲测通过R2的电流，电流表乙测干路的电流，
已知甲、乙两电流表的示数比为2：3，即通过R2的电流与干路电流的比为I2：I＝2：3，
则由并联电路的电流特点可知通过R1的电流与通过R2的电流之比为：I1：I2＝1：2，
并联电路各个支路两端的电压相等，
由R＝可知，R1与R2的电阻之比为：R1：R2＝I2：I1＝2：1；
（2）当开关S和S1都闭合，甲、乙两表为电压表时，该电路为R1和R2的串联电路，电压表甲测电源电压，电压表乙测R2两端的电压；
此时R1与R2两端的电压之比为：U1：U2＝R1：R2＝2：1，
由此可知电源电压与R2两端的电压之比为：U：U2＝（U1+U2）：U2＝3：1，
即两电压表的示数之比为：U甲：U乙＝3：1。
故答案为：并；2：1；3：1。
【点评】本题考查了学生对欧姆定律的应用，解题关键是要知道串联电路分压规律是指导体两端电压之比等于导体的电阻之比，并联电路分流的规律是指通过各个支路的电流之比等于各个支路导体电阻的反比。
14．（4分）两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲、乙两电阻两端的电压之比为 　1：2　，通过甲、乙两电阻的电流之比为 　1：1　；将它们并联接入电路中，甲、乙两电阻两端的电压之比为 　1：1　，通过甲、乙两电阻的电流之比为 　2：1　。
【分析】已知两个电阻的阻值，它们串联时，根据串联电路的电流规律可知通过它们的电流之比，根据欧姆定律求得它们两端的电压之比；
它们并联时，根据并联电路的电压规律可知它们两端的电压之比，根据欧姆定律求得通过它们的电流之比。
【解答】解：两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，
因为串联电路中各处电流相等，所以通过两电阻的电流之比是1：1，
根据U＝IR可知，它们两端电压之比为U甲：U乙＝R1：R2＝20Ω：40Ω＝1：2；
将它们并联接入电路中，因为并联电路各支路两端电压相等，所以它们两端的电压之比是1：1，
根据I＝可知，通过它们的电流之比为I1：I2＝R2：R1＝40Ω：20Ω＝2：1。
故答案为：1：2；1：1；1：1；2：1。
【点评】本题考查了串并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
三.作图题（2+2+3＝7分）
15．（2分）根据图甲中的实物图，请在图乙虚线框内画出相应的电路图。

【分析】根据实物图分析电路的连接情况，再画出对应的电路图。
【解答】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，电路图如图所示：
。
【点评】本题考查根据实物图画电路图，正确分析电路的连接方式、确定开关和电流表的位置是关键。
16．（2分）如图所示，在“〇”处填入电流表或电压表的符号，使L1与L2串联，且电表正常工作。

【分析】（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；
（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响。
【解答】解：如图，两灯泡串联，电流的路径只有一条，a与灯泡L1并联，则a是电压表，b与灯泡L2并联，因此b也是电压表；

【点评】填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表。
17．（3分）如图甲是电位器示意图，请将该电位器连入乙图，要求顺时针旋转滑片时，灯泡变暗。

【分析】顺时针旋转滑片时，灯泡变暗，说明顺时针旋转时，电位器连入电路的电阻变大，故将中间和下面的接线柱接入电路。
【解答】解：滑片顺时针旋转时，灯泡变暗，原因是电流变小，电源电压不变时，电阻变大，连入电路的电阻丝变长，一定是连入了下面的接线柱和中间的接线柱，如下图所示：
。
【点评】电位器是一个变形的滑动变阻器，能根据实际要求把滑动变阻器连入电路，调节灯泡的亮度。
四.实验题（每空1分，共16分）
18．（5分）小理使用电流表测量小灯泡的电流，连接的实验电路如图1所示。

（1）如果不能估计电流大小，他应把导线a接到电流表标有 　3　（选填“﹣”“0.6”或“3”）的接线柱上，通过开关来试触并观察；
（2）如果电流表示数如图2所示，则测出的电流是 　0.36　A。
（3）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关时，发现电流表指针摆动分别出现了如图3甲、乙、丙所示的三种情况。他们讨论分析知道，电流表的使用通常存在有三种问题：
①电流表所选量程偏大；
②电流表所选量程偏小；
③电流表的正负接线柱接反。
请判断，甲同学的问题是 　③　（填序号），乙同学的问题是 　①　（填序号），丙同学的问题是 　②　（填序号）。
【分析】（1）为了防止损坏电流表应选大量程进行试触；
（2）电表的正确使用方法：电流表要串联使用，电压表要并联使用，选择合适的量程，正负接线柱要接正确，根据电表的量程和分度值读数。
【解答】解：（1）为了防止损坏电流表应选大量程进行试触，所以应把导线a接到电流表标有3的接线柱上，通过开关来试触并观察；
（2）电流表读数时要先看所选的量程再看分度值，由图可知电流表接入电路的量程是0～0.6A的，分度值为0.02A，示数为0.36A；
（3）甲电流表的指针反偏，则电流表的正负接线柱接反了；乙电流表的指针偏转角度太小，则电流表选择的量程太大了；丙电流表的指针偏转角度太大，则电流表选择的量程太小了；
所以，甲同学的问题是③，乙同学的问题是①，丙同学的问题是②。
故答案为：（1）3；（2）0.36；（3）③①②。
【点评】本题考查了电流表的使用、读数等内容，属于基础题。
19．（8分）小侨和小渝探究并联电路中电流的关系，他们设计的电路如图甲所示：

（1）在连接电路的过程中，开关应该 　断开　；
（2）闭合开关前，小侨发现电流表的指针如图乙所示，接下来他应该 　调零　；
（3）在实验过程中他们连接了如图丙所示的电路，闭合开关后，观察到灯L2　不发光　（选填“发光”或“不发光”）；通过分析电路连接情况，该电路存在的问题是：　L2被短路　（写出一条即可）。请在图丙上改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
（4）他们改正错误后把电流表分别接入到图甲电路中的A、B、C处，测出电流如下表：通过分析，得出的结论是在并联电路中，　干路的电流是各支路的电流之和　；
实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.12
0.14
0.26
2
0.24
0.26
0.50
3
0.28
0.32
0.60
（5）在实验中可以采用 　更换不同规格的小灯泡　（答出一种即可）的方法改变A、B、C处电流的大小从而进行多次实验，其目的是 　B　。
A.多次测量求平均值减小误差
B.使结论更具普遍性
【分析】（1）在连接电路的过程中，为保护电路，开关应该断开。
（2）电流表使用前要调零。
（3）分析该实物图可知，闭合开关后，电流从电源正极过灯L1和电流表A1，回到电源负极，L2短路，据此回答；
（4）分析表中数据得出结论；
（5）多次实验的目的是寻找普遍规律避免偶然性。
【解答】解：（1）在电路连接过程中开关要断开。
（2）闭合开关前，指针向着没有刻度的一侧偏转，说明指针没有指零刻度线，需要调零。
（3）分析该实物图可知，闭合开关后，电流从电源正极过灯L1和电流表A1，回到电源负极，L2短路，所以L2不发光。
在图丙上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，改动如图：

（4）由图可知，电流表接到A、B处各测一个支路的电流，接到C处则测干路的电流，根据表中数据C处电流表示数是A、B 两电流表示数的和，所以结论是：在并联电路中，干路的电流是各支路的电流之和。
（5）实验中要得到多次实验数据，使结论更具有普遍性，可以通过改变灯泡的规格，获得不同数据。
故答案为：（1）断开；（2）调零；（3）不发光，L2被短路，；（4）干路的电流是各支路的电流之和；（5）更换不同规格的小灯泡；B。
【点评】本题探究并联电路中电流的关系，考查注意事项、电流表使用、电路分析、电路连接、数据分析和归纳法的运用。
20．（3分）某小组同学在探究“电阻大小与哪些因素有关”的实验中，采用如图所示的实验装置，A、B、C是镍铬合金制成的三根导线，A、B粗细相同，但长度不同，A、C长度相同而粗细不同，导线D是锰铜合金制成长短粗细与导线A相同。
（1）在M、N之间分别接不同的导体，通过观察 　电流表示数　来比较导体电阻的大小更精确。
（2）为了探究电阻与材料的关系，应该选用编号 　A、D　两根电阻丝来进行实验。
（3）小杰同学在探究电阻与横截面积的关系时，将电阻丝B接入电路，读出电流表示数，然后再将电阻丝B对折后接入电路中，发现电流表示数变大，据此它得出结论：导体的横截面积越大，电阻越小。同组的是小玲同学指出这种方法是错误的，理由是 　没控制长度相等　。

【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
（2）（3）在温度一定时，影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
【解答】解：
（1）在M、N之间分别接上不同的导体，为了更精确地比较导体电阻的大小，应通过观察电流表示数来比较导体电阻的大小。
（2）为了探究电阻与材料的关系，应控制导体长度与横截面积相同而材料不同，由题中信息可知，应选编号为A、D的两根电阻丝进行实验；
（3）一个同学探究电阻与横截面积的关系时，将电阻丝B接入电路，读出电流表示数，然后再将电阻丝B对折后接入电路中，横截面积发生了变化，同时长度也发生了变化，即没控制长度相等，这种方法是错误的。
故答案为：（1）电流表示数；（2）A、D；（3）没控制长度相等。
【点评】本题考查影响电阻大小因素，解决本题关键：一是掌握控制变量法及应用，二是知道影响导体电阻大小的因素。注意控制变量法的使用范围，控制变量法是初中物理实验中比较常用的研究方法之一。
五.计算题（9+9，共18分）
21．（9分）如图所示的电路中，电源两端电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为1.0A，电流表A2的示数为0.6A。求：
（1）电源电压U；
（2）通过电阻R1的电流I1；
（3）电阻R1的阻值。

【分析】（1）由图可知，R1与R2并联，电流表A1测干路电流，电流表A2测通过R2的电流，根据并联电路的电压特点和欧姆定律可得电源电压；
（2）根据并联电路的电流特点计算通过R1的电流；
（3）根据并联电路的电压特点结合欧姆定律计算电阻R1的阻值。
【解答】解：（1）由图可知，R1与R2并联，电流表A1测干路电流，电流表A2测通过R2的电流，
根据两电流表的示数可知I＝1.0A，I2＝0.6A，
因并联电路各支路两端电压相等，则根据欧姆定律可得电源电压：U＝U2＝I2R2＝0.6A×10Ω＝6V；
（2）因并联电路干路电流等于各支路电流之和，所以通过R1的电流：I1＝I﹣I2＝1.0A﹣0.6A＝0.4A；
（3）电阻R1的阻值：R1＝＝＝15Ω。
答：（1）电源电压为6V；
（2）通过电阻R1的电流为0.4A；
（3）电阻R1的阻值为15Ω。
【点评】本题考查并联电路的特点和欧姆定律的灵活运用，属于基础题。
22．（9分）图中小灯泡L1标有“6V 1A”，电源电压为9V，滑动变阻器的最大阻值是10Ω。闭合开关S，滑片P从a端开始向左移动，电压表的示数从2V增大到6V。求：
（1）小灯泡的额定功率；
（2）小灯泡正常发光时，滑动变阻器的阻值；
（3）滑片P滑动过程中，电流表示数的变化范围。

【分析】（1）由题可知小灯泡的额定电压和额定电流，根据P＝UI可计算小灯泡的额定功率；
（2）图中灯泡和滑动变阻器串联，串联电路中电流处处相等，则小灯泡正常发光时电路中的电流等于小灯泡的额定电流，小灯泡正常发光时电压为6V，电源电压已知，根据串联电路电压规律计算此时滑动变阻器两端的电压，最后根据I＝的变形公式计算此时滑动变阻器的阻值；
（3）当滑动变阻器的滑片位于a端时，滑动变阻器接入电路中的电阻最大，串联电路的总电阻最大，此时电路中的电流最小，当滑片向左滑动时，滑动变阻器的电阻减小，串联电路中的总电阻变小，电路中的电流变大，小灯泡的电压增大，当其电压增大到额定电压6V时，电路中的电流最大；根据串联电路的特点和欧姆定律可求出电流表示数的变化范围。
【解答】解：（1）由题知，小灯泡的额定电压为6V，额定电流为1A，
则小灯泡的额定功率为：P额＝U额I额＝6V×1A＝6W；
（2）图中灯泡和滑动变阻器串联，电流表测电路中的电流，电压表测灯泡两端的电压，
当小灯泡正常发光时，小灯泡的电压为额定电压6V，电源电压为9V，
则滑动变阻器两端的电压为：U2＝U﹣U额＝9V﹣6V＝3V，
由串联电路的电流特点可知，此时通过滑动变阻器的电流：I2＝I额＝1A，
由I＝得，此时滑动变阻器的阻值为：R2＝＝＝3Ω；
（3）当滑动变阻器的滑片位于a端时，电压表的示数为2V，
此时滑动变阻器的电压为：U2′＝U﹣UL＝9V﹣2V＝7V，
此时滑动变阻器接入电路中的电阻最大，串联电路的总电阻最大，由I＝知，此时电路中的电流最小，
则电路中的最小电流：
I最小＝I2′＝＝＝0.7A；
当滑片P向左滑动时，滑动变阻器的电阻减小，串联电路中的总电阻变小，由I＝知，电路中的电流变大，小灯泡的电压增大，当小灯泡的电压增大到额定电压6V时，电路中的电流最大，其大小等于小灯泡的额定电流，即：I最大＝I额＝1A，
所以滑片P滑动过程中，电流表示数的变化范围为0.7A～1A。
答：（1）小灯泡的额定功率为6W；
（2）小灯泡正常发光时，滑动变阻器的阻值为3Ω；
（3）滑片P滑动过程中，电流表示数的变化范围为0.7A～1A。
【点评】本题考查了电功率的计算、欧姆定律的应用等相关知识，题目综合性较强，难度较大。
六.综合题（每空、1.分，共16分）
23．（5分）如图所示，是一种自动测定油箱内油量的装置，R是转动式滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动，从油量表指针所指的刻度，就可以知道油箱内液面的高度，请回答：
（1）图中油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，整个电路中的电流 　增大　（选填“增大”、“减小”或“不变”）；当油箱空置时，闭合开关，改装成油量表的电表的示数 　不等于　（选填“等于”或“不等于”）零。
（2）定值电阻在电路中的作用是 　保护电路　。
（3）正常行车过程中，油表指示一直满偏，最可能出现下列哪种情况 　C　（油箱本身是完好的）。
A、R0短路 B、R0断路 C、R短路 D、R断路
（4）下列各图中能实现油箱内存油量越大，油量表示数越大，且油量表刻度均匀的是 　D　。


【分析】（1）由电路图可知，R和R0是串联的，油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，滑动变阻器接入电路的电阻变小，根据串联电路电阻规律结合欧姆定律可知通过电路的电流的变化；
（2）定值电阻在电路中的作用是保护电路；
（3）正常行车过程中，油表指示一直满偏，说明电路为定值电阻的简单电路，据此分析；
（4）油量表刻度均匀说明油量表示数与电阻的大小关系具备正比函数的特点。
【解答】解：（1）由电路图可知，R和R0是串联的，油量表为电流表改装而成。闭合开关，当油箱内所盛油量逐渐增多时，滑动变阻器接入电路的电阻变小，串联电路总电阻等于各分电阻之和，所以电路总电阻变小，由欧姆定律可知通过电路的电流变大；
当油箱空置时，滑动变阻器接入电路的电阻最大，此时通过电路的电流最小，但不为0；
（2）当油箱内所盛油量最多时，滑动变阻器接入电路的电阻为0，为了防止电路短路，在电路中串联一个定值电阻，即定值电阻在电路中的作用是保护电路；
（3）正常行车过程中，油表指示一直满偏，说明电流表示数不变，由I＝U/R可知，在电源电压不变时，电路中的电阻不变，即电路为定值电阻的简单电路，则电路故障为滑动变阻器R短路，故选C；
（4）D图中，R的最大阻值和R0串联接入电路，根据串联电路电阻规律结合欧姆定律可知通过电路的电流为：I＝，即通过电路的电流为一个定值，电压表与滑动变阻器的上端并联，则电压表的示数可表示为：UP＝IRP＝×RP，所以UP与RP成正比，即油量表刻度均匀，且油箱内存油量越大时，滑动变阻器与电压表并联部分的电阻越大，则电压表示数越大，即油量表示数越大，故选D。
故答案为：（1）增大；不等于；（2）保护电路；（3）C；（4）D。
【点评】本题考查了电表的正确使用、串联电路的特点、欧姆定律的应用等，分析好油量变化时R的阻值变化是关键。
24．（5分）空气质量指数是确保实现碧水蓝天的重要指标，如表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
空气质量指数K
0～50
51～100
101～150
151～200
201～300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染

（1）气敏电阻的阻值随着空气质量指数的增大而 　减小　。若空气质量指数增加，电流表的示数将 　增大　，电路消耗的总功率将 　增大　。（三空均选填增大、减小或不变）
（2）当电路中的电流为0.1A时，计算分析此时的空气质量等级。
（3）当空气质量指数为300时，通电1min，求整个电路消耗的电能。
【分析】（1）由图乙可判断气敏电阻的阻值与空气质量指数的关系；
由图甲知，气敏电阻R与定值电阻R0串联，电流表测电路中的电流，当空气质量指数增加时，从图乙可知气敏电阻的阻值变化情况，进而得出电路总电阻的变化情况，电源电压不变，由欧姆定律可知电路中的电流变化情况，即电流表的示数变化情况，根据P＝UI可知电路消耗总功率的变化情况；
（2）根据串联电路的特点和欧姆定律计算电路中电流为0.1A时气敏电阻的阻值，由图乙知此时空气的质量指数，再根据表格数据判断空气质量的等级；
（3）由图象读出空气质量指数为300时R的阻值，再根据欧姆定律计算此时电路中电流，根据W＝UIt求出整个电路通电1min消耗的电能。
【解答】解：（1）由图乙知，气敏电阻R的阻值随空气质量指数的增大而减小；
由图甲知，气敏电阻R与定值电阻R0串联，电流表测电路中的电流，当空气质量指数增加时，气敏电阻R的阻值减小，串联电路的总电阻减小，电源电压不变，由欧姆定律可知，电路中的电流增大，即电流表的示数将增大，根据P＝UI可知电路消耗的总功率将增大；
（2）当电路中电流为0.1A时，由欧姆定律可得，电路总电阻：R总＝＝＝180Ω，
因为串联电路总电阻等于各分电阻之和，所以此时气敏电阻的阻值：R＝R总﹣R0＝180Ω﹣100Ω＝80Ω，
由图乙知，此时空气质量指数K在51～100之间，则对应的空气质量等级为良；
（3）由图象知，当空气质量指数为300时，气敏电阻的阻值R′＝20Ω，
电路中电流：I'＝＝＝0.15A，
整个电路通电1min消耗的电能：W＝UI′t＝18V×0.15A×1×60s＝162J。
答：（1）减小；增大；增大；
（2）当电路中的电流为0.1A时，此时的空气质量等级为良。
（3）当空气质量指数为300时，通电1min，整个电路消耗的电能为162J。
【点评】本题考查了串联电路的特点、欧姆定律以及电功公式的应用，关键是从表格和图象中获取有用信息，体现了物理知识在实际生活中的应用。
25．（6分）小明探究了同一个小灯泡的亮度与哪些因素有关，同组的小丽想用L1“6V 3W”和L2“6V 2W”的两个小灯泡及6V的电源等器材，设计如下实验来验证小明的结论是否适合两个不同的灯泡，请你帮她将实验步骤填写完整：
①将两个小灯泡串联，接到6V的电路中，则通过两灯的电流　相等　；灯　L2　的两端电压较大，可观察到灯　L2　较亮。
②将两个小灯泡并联，接到6V的电路中，则两灯两端的电压　相等　，通过灯　L1　的电流较大，可观察到灯　L1　较亮。
【分析】根据灯上标有“6V 3W”、“6V 2W”字样的含义，根据P＝比较两灯的电阻大小：
①将两个小灯泡串联，根据串联电路电流的规律得出通过两灯的电流相等；
根据欧姆定律分析比较两灯的电压大小；
根据P＝UI判断两灯的实际功率大小，结合灯的亮度由灯的实际功率回答；
②将两个小灯泡并联，根据并联电路电压的规律可知两灯两端的电压关系；由欧姆定律I＝分析两灯的电流关系，根据P＝UI比较两灯的实际功率大小，确定较亮的灯。
【解答】解：
L1上标有“6V 3W”的字样，表示L1的额定电压为6V，额定功率为3W；
L2上标有“6V 2W”字样，表示L2的额定电压为6V，额定功率为2W；
根据P＝得出R＝，因两灯的额定电压相同，L1的额定功率较大，故L1的电阻小于L2的电阻：
①将两个小灯泡串联，接到6V的电路中，根据串联电路电流的规律，则通过两灯的电流相等；
电流相等，因L2的电阻较大，根据U＝IR可知灯L2两端的电压较大；
根据P＝UI可知，L2的实际功率较大，故可观察到灯L2较亮；
②将两个小灯泡并联，接到6V的电路中，根据并联电路电压的规律，则两灯两端的电压相等；
电压相等，因L1的电阻较小，由I＝可知通过灯L1的电流较大；
根据P＝UI可知，L1的实际功率较大，故可观察到灯L1较亮。
故答案为：（1）相等；L2；L2；（2）相等；L1；L1。
【点评】本题考查串联、并联电路的规律及欧姆定律和电功率公式的运用、决定灯亮度的因素，综合性较强
