高中物理人教版 (2019)必修 第三册2 磁感应强度 磁通量学案

第十三章 第2节　磁感应强度　磁通量

【学习目标】

1．在实验基础上，类比电场强度，定义描述磁场强弱和方向的物理量——磁感应强度，并进一步体会微元法和利用物理量之比定义物理量的方法。

2．知道磁感应强度的定义，知道其方向、大小、定义式和单位。会用磁感应强度的定义式进行有关计算。

3．知道匀强磁场的特点。

4．知道磁通量，会计算在匀强磁场中通过某一面积的磁通量。

【知识梳理】

一、磁感应强度

1．电流元：很短一段通电导线中的电流I与导线长度l的乘积Il。

2．控制变量法探究影响通电导线受力的因素

如图所示，三块相同的蹄形磁铁，并列放在桌上，直导线所在处的磁场认为是均匀的。

(1)保持长度不变，改变电流大小，比较导线受力大小(通过直导线摆动角度大小来比较)。

(2)保持电流大小不变，改变磁场中导线长度，比较导线受力大小。

(3)实验结论：直导线与磁场垂直时，它受力大小既与导线的长度l成正比，又与导线中的电流I成正比。

3．磁感应强度

(1)定义：在磁场中垂直于磁场方向放置的通电导线，所受的磁场力F跟电流I和导线长度l的乘积Il之比叫磁感应强度。

(2)公式：B＝ (F为通电导线与磁场垂直时所受力)

①当B与I垂直时，F＝BIL.

②当B与I平行时，F＝0.

③当B与I成θ角时，F＝BILsin θ，θ是B与I的夹角

(3)单位：国际单位是特(斯拉)，国际符号是T，1 T＝1。

(4)矢标性：磁感应强度是矢量，方向为该点磁场方向，即小磁针静止时N极所指方向。

二、匀强磁场

1．定义：各点的磁感应强度的大小相等、方向相同的磁场。

2．磁感线特点：间隔相等的平行直线。

三、磁通量

1．定义：匀强磁场中磁感应强度和与磁场方向垂直的平面面积S的乘积

2．公式：Φ＝BS。

适用条件：①匀强磁场；②与磁场垂直的有效面积；③与线圈匝数无关。

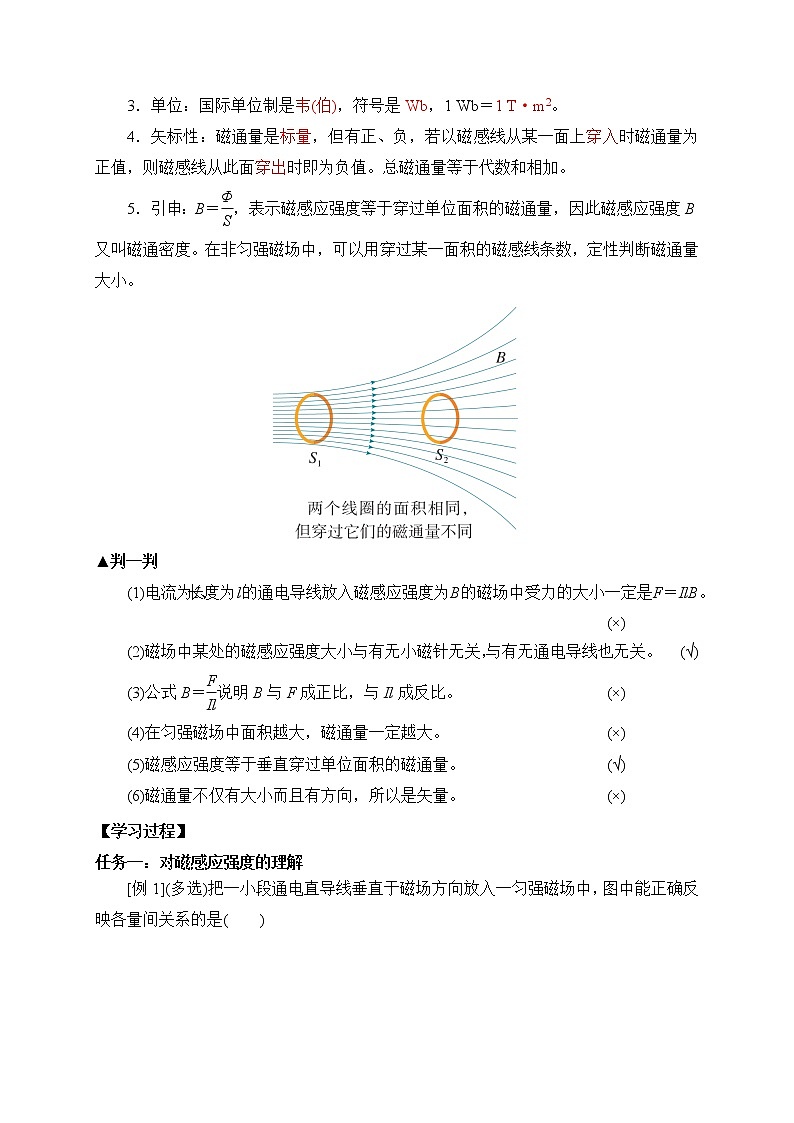

3．单位：国际单位制是韦(伯)，符号是Wb，1 Wb＝1 T·m2。

4．矢标性：磁通量是标量，但有正、负，若以磁感线从某一面上穿入时磁通量为正值，则磁感线从此面穿出时即为负值。总磁通量等于代数和相加。

5．引申：B＝，表示磁感应强度等于穿过单位面积的磁通量，因此磁感应强度B又叫磁通密度。在非匀强磁场中，可以用穿过某一面积的磁感线条数，定性判断磁通量大小。

▲判一判

(1)电流为I、长度为l的通电导线放入磁感应强度为B的磁场中受力的大小一定是F＝IlB。              (×)

(2)磁场中某处的磁感应强度大小与有无小磁针无关，与有无通电导线也无关。 (√)

(3)公式B＝说明B与F成正比，与Il成反比。 (×)

(4)在匀强磁场中面积越大，磁通量一定越大。 (×)

(5)磁感应强度等于垂直穿过单位面积的磁通量。 (√)

(6)磁通量不仅有大小而且有方向，所以是矢量。 (×)

【学习过程】

任务一：对磁感应强度的理解

[例1](多选)把一小段通电直导线垂直于磁场方向放入一匀强磁场中，图中能正确反映各量间关系的是(　　)

BC　[磁感应强度的大小和方向由磁场自身决定，不随F或Il的变化而变化，故B正确，D错误；当导线垂直于磁场放置时，有B＝，即F＝IlB。所以B不变的情况下F与Il成正比，故A错误，C正确。]

[变式训练1-1]关于磁感应强度B、电流I、导线长度L和电流所受磁场力F的关系，下面的说法正确的是(　　)

A．在B＝0的地方，F一定等于零

B．在F＝0的地方，B一定等于零

C．若B＝1 T，I＝1 A，L＝1 m，则F一定等于1 N

D．若L＝1 m，I＝1 A，F＝1 N，则B一定等于1 T

A　[应用公式B＝或F＝IBL时要注意导线必须垂直于磁场方向放置。故B、C、D错误，A正确。]

[变式训练1-2]磁感应强度的单位是特斯拉(T)，与它等价的是(　　)

A．　　 B．

C．   D．

A　[当导线与磁场方向垂直时，由公式B＝知，磁感应强度B的单位由F、I、L的单位决定。在国际单位制中，磁感应强度的单位是特斯拉，符号是T，则1 T＝1。]

[变式训练1-3]下列关于磁感应强度的方向和电场强度的方向的说法，不正确的是(　　)

A．电场强度的方向与电荷所受的电场力的方向相同

B．电场强度的方向与正电荷所受的电场力的方向相同

C．磁感应强度的方向与小磁针N极所受磁场力的方向相同

D．磁感应强度的方向与小磁针静止时N极所指的方向相同

A　[电场强度的方向就是正电荷所受的电场力的方向，磁感应强度的方向是小磁针N极所受磁场力的方向或小磁针静止时N极所指的方向。故只有A项错误。]

[变式训练1-4] (多选)关于试探电荷和电流元，下列说法正确的是(　　)

A．试探电荷在电场中一定受到电场力的作用，电场力与所带电荷量的比值定义为电场强度的大小

B．电流元在磁场中一定受到磁场力的作用，磁场力与该段通电导线的长度和电流乘积的比值定义为磁感应强度的大小

C．试探电荷所受电场力的方向与电场方向相同或相反

D．电流元在磁场中所受磁场力的方向与磁场方向相同或相反

AC　[电荷在电场中一定受电场力的作用，且E＝，A正确；正电荷所受电场力的方向与电场方向相同，负电荷所受电场力的方向与电场方向相反，C正确；电流元在磁场中与磁场方向垂直放置时，一定受磁场力的作用，并且B＝，平行时不受磁场力，B错误；磁感应强度的方向不是根据电流元的受力方向规定的，D错误。]

任务二：对磁通量的理解

[例2]如图，匀强磁场的磁感应强度B为0.2T，方向沿x轴的正方向，且线段MN、DC相等，长度为0.4m，线段NC、EF、MD、NE、CF相等，长度为0.3m，通过面积SMNCD、SNEFC、SMEFD的磁通量Φ1、Φ2、Φ3各是多少？

[变式训练2-1]如图所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的虚线范围内有匀强磁场，磁场方向垂直线圈平面。若磁感应强度为B，则穿过线圈的磁通量为(　　)

A．πBR2　　　　 B．πBr2

C．nπBR2 D．nπBr2

B　[磁通量与线圈匝数无关，且磁感线穿过的面积为πr2，而并非πR2，故B正确。]

[变式训练2-2]磁通量可以形象地理解为“穿过一个闭合电路的磁感线的条数”。在如图所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0。下列判断正确的是(　　)

A．Φ1最大　 B．Φ2最大

C．Φ3最大 D．Φ1、Φ2、Φ3相等

A　[磁通量表示穿过一个闭合电路的磁感线条数的多少，从题图中可看出穿过S1的磁感线条数最多，穿过S3的磁感线条数最少。]

 [变式训练2-3]如图所示，a、b是两个同平面、同心放置的金属圆环，条形磁铁穿过圆环且与两环平面垂直，则通过两圆环的磁通量Φa、Φb(　　)

A．Φa>Φb　　 B．Φa<Φb

C．Φa＝Φb   D．无法比较

A [条形磁铁磁场的磁感线的分布特点是：①磁铁内外磁感线的条数相同．②磁铁内外磁感线的方向相反．③磁铁外部磁感线的分布是两端密、中间疏．两个同心放置的同平面的金属圆环与磁铁垂直且磁铁在中央时，通过其中的磁感线的俯视图如图所示，穿过圆环的磁通量Φ＝Φ进－Φ出，由于两圆环面积Sa<Sb，两圆环的Φ进相同，而Φ出a<Φ出b，所以穿过两圆环的有效磁通量Φa>Φb，故A正确．]

[变式训练2-4]如图所示，a、b、c三个闭合线圈放在同一平面内，当线圈a中有电流I通过时，它们的磁通量分别为Φa、Φb、Φc，下列说法中正确的是(　　)

A．Φa<Φb<Φc   B．Φa>Φb>Φc

C．Φa<Φc<Φb   D．Φa>Φc>Φb

B [当a中有电流通过时，穿过a、b、c三个闭合线圈向里的磁感线条数一样多，向外的磁感线条数c最多，其次是b，a中无向外的磁感线．因此，据合磁通量的计算，应该是Φa>Φb>Φc.]
