中职物理人教版通用类7 学生实验五 测电源电动势和内电阻优质课课件ppt
展开
这是一份中职物理人教版通用类7 学生实验五 测电源电动势和内电阻优质课课件ppt

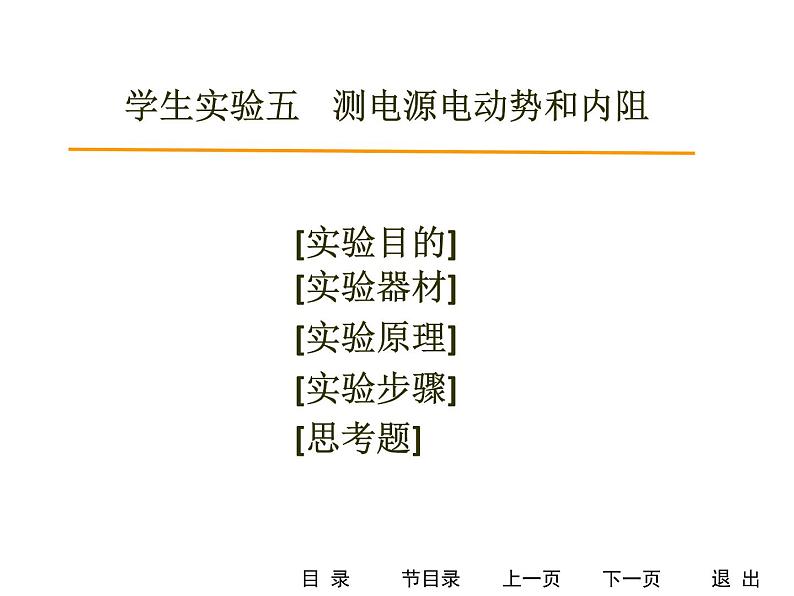

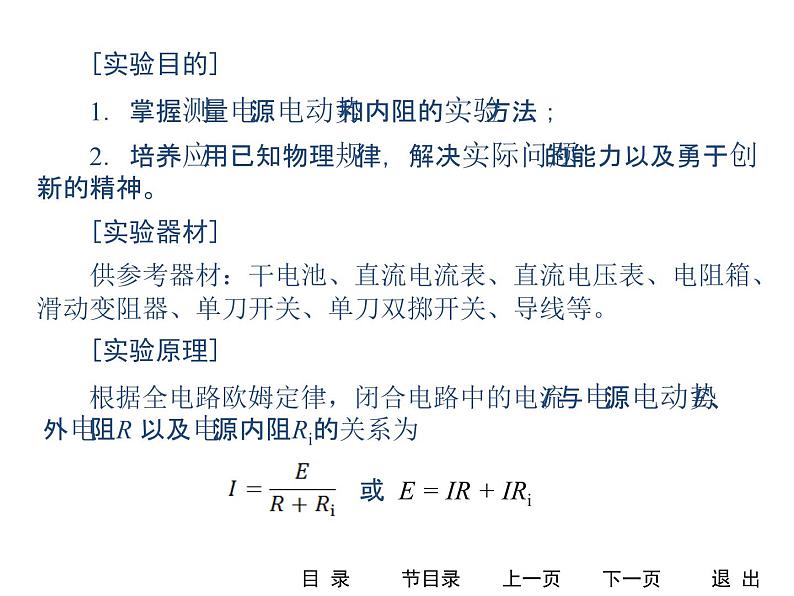

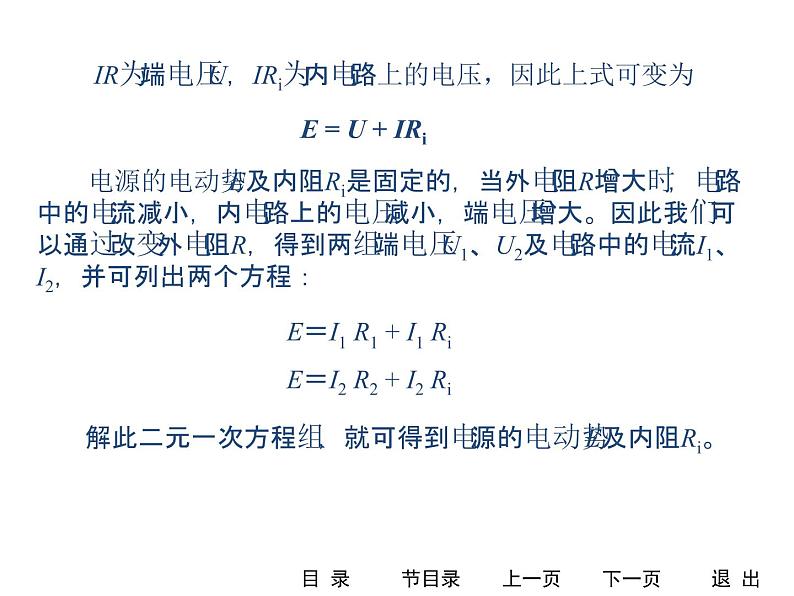

学生实验五 测电源电动势和内阻[实验目的][实验器材][实验原理][实验步骤][思考题] 供参考器材：干电池、直流电流表、直流电压表、电阻箱、滑动变阻器、单刀开关、单刀双掷开关、导线等。 [实验目的] 1．掌握测量电源电动势和内阻的实验方法； 2．培养应用已知物理规律，解决实际问题的能力以及勇于创新的精神。 [实验器材] 根据全电路欧姆定律，闭合电路中的电流I 与电源电动势E、外电阻R 以及电源内阻Ri的关系为 [实验原理] 电源的电动势E及内阻Ri是固定的，当外电阻R增大时，电路中的电流减小，内电路上的电压减小，端电压增大。因此我们可以通过改变外电阻R，得到两组端电压U1、U2及电路中的电流I1、I2，并可列出两个方程： 解此二元一次方程组，就可得到电源的电动势E及内阻Ri。E＝I1 R1 + I1 RiE＝I2 R2 + I2 Ri IR为端电压U，IRi为内电路上的电压，因此上式可变为E = U + IRi [实验步骤] 根据自己设计的实验方案，设计电路，画出电路图，列出实验步骤，进行实验，测量三次，将实验数据填入下面的表格中，计算结果及误差。 参考右图。实验表5-1 端电压与电流实验表5-2 电动势与误差实验表5-3 内阻与误差 ［思考题］ 1．你还能再设计一个测定电源的电动势和内阻的实验方案吗？ 2．本实验的误差主要是由哪些因素造成的？
