最新中考物理电学计算：实际电路（无答案）

这是一份最新中考物理电学计算：实际电路（无答案），共11页。

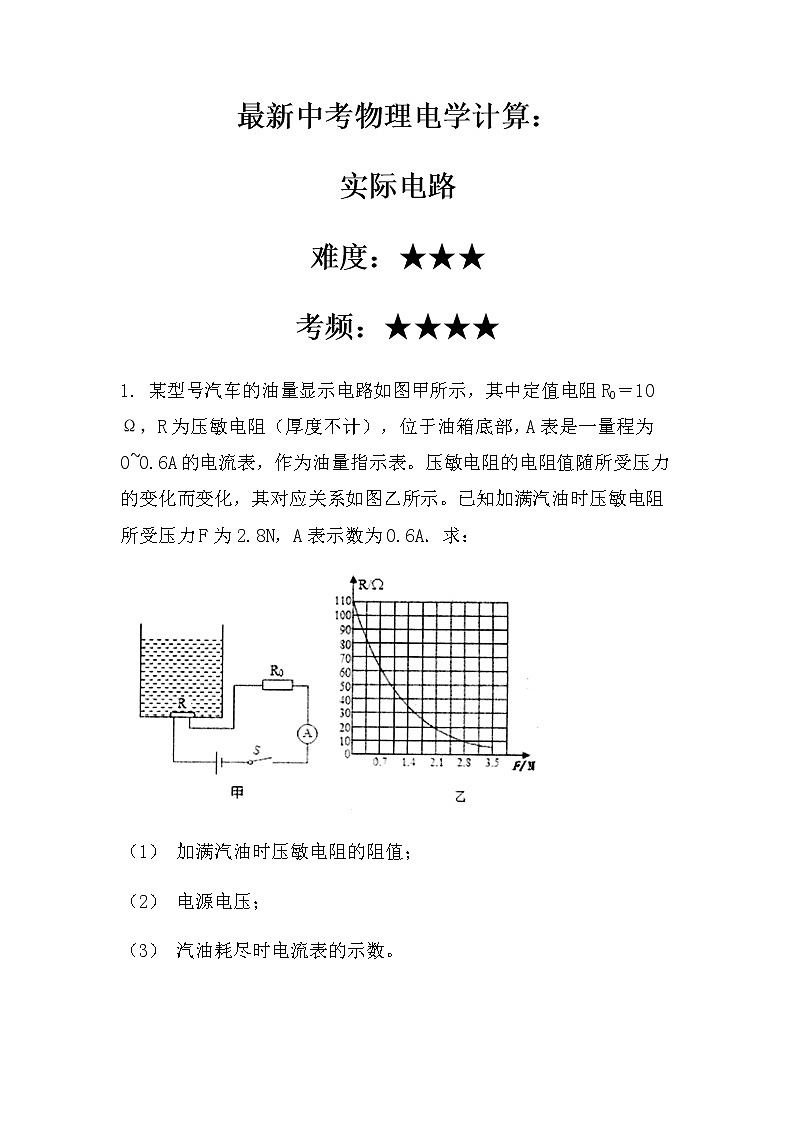

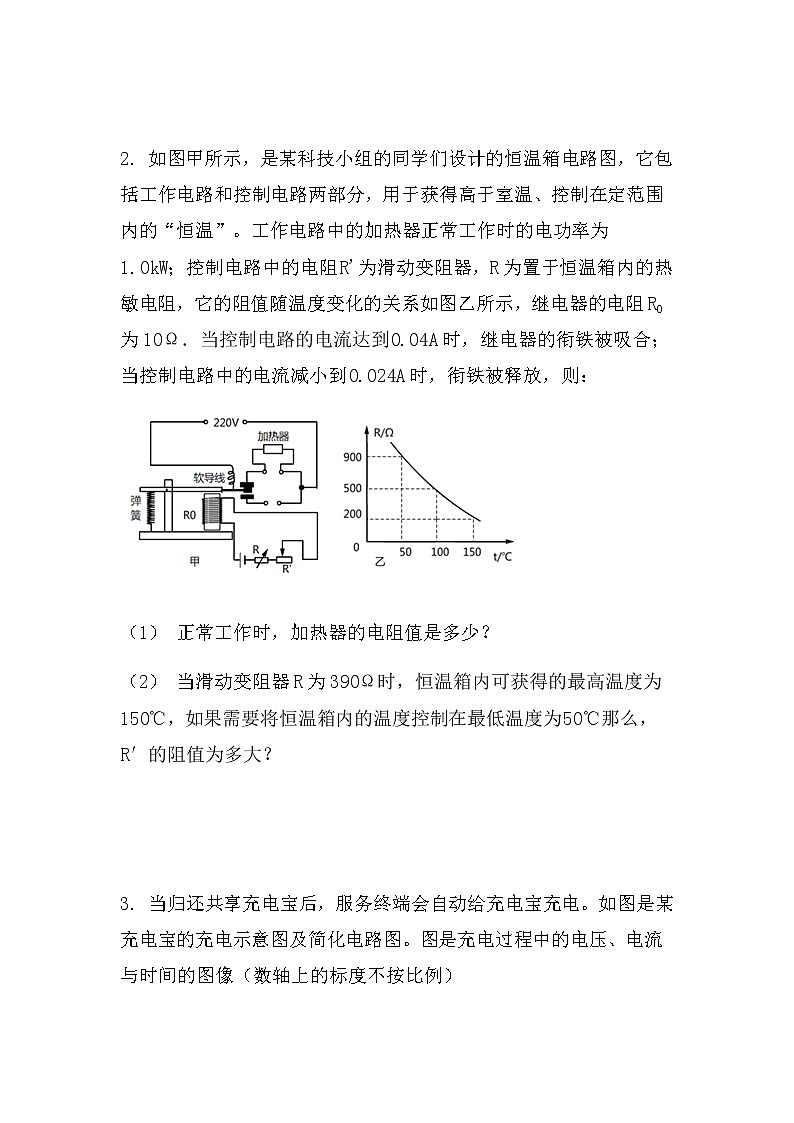

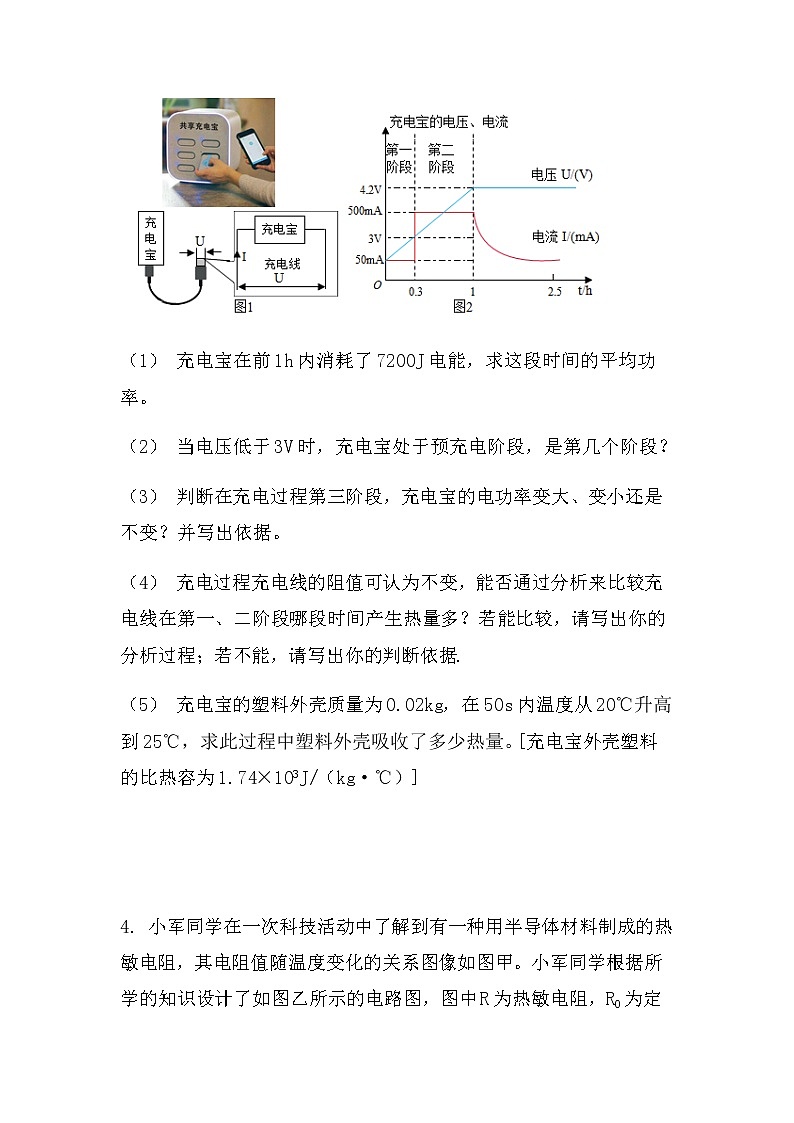

最新中考物理电学计算：实际电路难度：★★★考频：★★★★1. 某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随所受压力的变化而变化，其对应关系如图乙所示。已知加满汽油时压敏电阻所受压力F为2.8N，A表示数为0.6A．求：   （1） 加满汽油时压敏电阻的阻值； （2） 电源电压； （3） 汽油耗尽时电流表的示数。  2. 如图甲所示，是某科技小组的同学们设计的恒温箱电路图，它包括工作电路和控制电路两部分，用于获得高于室温、控制在定范围内的“恒温”。工作电路中的加热器正常工作时的电功率为1.0kW；控制电路中的电阻R'为滑动变阻器，R为置于恒温箱内的热敏电阻，它的阻值随温度变化的关系如图乙所示，继电器的电阻R0为10Ω．当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.024A时，衔铁被释放，则：   （1） 正常工作时，加热器的电阻值是多少？ （2） 当滑动变阻器R为390Ω时，恒温箱内可获得的最高温度为150℃，如果需要将恒温箱内的温度控制在最低温度为50℃那么，R′的阻值为多大？  3. 当归还共享充电宝后，服务终端会自动给充电宝充电。如图是某充电宝的充电示意图及简化电路图。图是充电过程中的电压、电流与时间的图像（数轴上的标度不按比例）  （1） 充电宝在前1h内消耗了7200J电能，求这段时间的平均功率。 （2） 当电压低于3V时，充电宝处于预充电阶段，是第几个阶段？ （3） 判断在充电过程第三阶段，充电宝的电功率变大、变小还是不变？并写出依据。 （4） 充电过程充电线的阻值可认为不变，能否通过分析来比较充电线在第一、二阶段哪段时间产生热量多？若能比较，请写出你的分析过程；若不能，请写出你的判断依据. （5） 充电宝的塑料外壳质量为0.02kg，在50s内温度从20℃升高到25℃，求此过程中塑料外壳吸收了多少热量。[充电宝外壳塑料的比热容为1.74×103J/（kg·℃）]  4. 小军同学在一次科技活动中了解到有一种用半导体材料制成的热敏电阻，其电阻值随温度变化的关系图像如图甲。小军同学根据所学的知识设计了如图乙所示的电路图，图中R为热敏电阻，R0为定值电阻。已知电源电压恒为24V，电流表的量程为0~0.6A。通过测量他得知，当空间温度为20℃时，电流表的示数为0.2A。   （1） 求定值电阻R0的阻值； （2） 当空间的温度为40℃时电路消耗的总功率为多少？ （3） 若在热敏电阻R两端并联一个量程为0~15V的电压表（如图丙），为保证电路各元件安全，则空间温度的变化范围为多少？  5. 某科研兴趣小组对超声波充电汽车进行了研究．研究发现：通过安置在插座上的电流转换器，将电能转换为超声波，电动小车上的接收器收到超声波讯号，可以将其能量转换为电能为电池充电（如图1所示）．接收器接收到的超声波功率与它和转换器间距离L的平方成反比，它将超声波能量转化为电能并储存在电池中的效率为50%，当小车与转换器间距离L0=1m时，接收器接收到的超声波功率P0=8w．当小车在平直路面上以0.2m/s的速度匀速行驶时，所消耗的电池电能的80%用于维持小车匀速行驶，小车受到的阻力为16N． 该科研兴趣小组还对小车的转向指示灯电路进行了研究，并设计了如图2甲所示的小车转向指示灯电路模型，接通相应指示灯后，该指示灯会亮、暗（微弱发光）交替闪烁发光．电路中电源电压恒为6伏，指示灯的规格为“6V 3W”，R0为定值电阻，电磁铁线圈及衔铁的阻值忽略不计．  请据此解答下列问题：    （1） 小车在平直路面上以0.2m/s的速度匀速行驶5min过程中消耗的电池电能多大？ （2） 若充电时小车与转换器间距L=2m，2h内所充电能使小车以0.2m/s的速度匀速行驶多远？ （3） 当转向开关与触点“2和3”接通时，右转指示灯两端实际电压变化规律如图2乙所示．已知当右转指示灯微弱发光时，其两端实际电压为Ux ， 消耗的实际功率为额定功率的1/25．求： ①右转指示灯闪烁交替工作30秒消耗的电能．  ②定值电阻R0的阻值．（指示灯的电阻不变）  6. 小洋妈妈在国外旅游时买了一台家用智能电热马桶盖(如图甲)，小洋从此立志学好物理，长大后创新设计推进“中国造”。图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻(表示两个电热丝)，单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能(见下表)。  S1断开断开闭合闭合S2接b接a接a接b功率P0=0P1=22WP2=44WPX（1） 求R1和R2的阻值； （2） 求出表中的“Px”； （3） 老年人在冬天坐上冰冷的马桶是很难受的，假设小洋想让马桶圈的温度升高4℃，则用“中温挡”加热的方式需要多长时间。(设电热丝发热全部被马桶圈吸收，马桶圈的质量m=500g，马桶圈材料的比热容c=0.44×103J/(kg·℃))  7. 某科技兴趣小组设计了一个简易保温箱，电路原理如图甲所示，虚线框内为加热电路部分，闭合开关S，加热电路给保温箱加热，R1为定值电阻，R2为可变电阻（可变电阻是阻值可以调整的电阻器，其阻值可在0和最大阻值之间调节）；L是电阻不计的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内温度保持在一定范围内。已知，电源电压恒为24V，保温箱工作时加热电路的最大功率为144W，最小功率为24W。   （1） 求R1的阻值； （2） 在某探究活动中，需要利用保温箱把3kg干泥土从20℃加热到28℃．已知加热电路释放的热量有20%被干泥土吸收，干泥土的比热容c＝0.84×103J/（kg•℃），求加热所需要的最短时间； （3） 调节可变电阻R2为某一阻值，闭合开关一段时间后，观察发现加热电路工作20s后温度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程序如图乙所示，在此工作程序下，5min内保温箱消耗电能9600J，求可变电阻R2的阻值。  8. 如图甲所示为旅游景区常见的爆米花机，说明书内容和简化电路图如图乙、丙所示，其中开关S1、S2不能同时闭合。开关S1单独闭合时，开始加工爆米花，这时R1加热同时电动机搅拌；当S2单独闭合时，R2单独工作，处于保温状态，防止加工后的爆米花变凉。求：   （1） R2的阻值； （2） 将100g、20°C的玉米加热到300°C后成为爆米花，需要用时3min。求：玉米加热过程中吸收的热量是多少？[c玉米=1.2×103J/（kg·℃）] （3） 加工爆米花的3min时间内，消耗的电能是多少？  9. 小明的爸爸给自家的小汽车安装了电加热座椅垫。小明研发发现该座椅垫有“高温”“低温”和“关”三个挡位，其电路示意图如图，电源电压为12V，高温功率为20W，低温功率为9W．求：  （1） 座椅垫处于“低温”挡时，电路中的电流是多少？ （2） 加热片R1的阻值是多少？ （3） 座椅垫处于“高温”挡时，5min就可以将质量为0.5kg的加热片从10℃加热到35℃．若不计热量损失，加热片材料的比热容是多少？  10. 光伏发电是将光能直接转化为电能的一种技术，其简化电路如图所示，当太阳光照射太阳能电池板发电时，控制信号将S1闭合，S2断开，蓄电池充电，当控制信号将S2闭合后，向外供电。   （1） 以光伏发电为电源的路灯，若其电源的输出电压为20V，电流为0.5A，则输出功率是多大？输出电路中的电阻是多少？ （2） 一座光伏发电站，总功率为5×104kW，其一天的发电量是多少千瓦时？（一天有效光照时间按8小时计算） （3） 光伏发电站发的电用于灌溉农田，可将低处河水抽到高处灌溉渠中，若高低落差为10m，抽水机的效率为60%，则每度电可抽取河水多少立方米？（ρ河水＝1×103kg/m3）  11. 如图是多功能汤锅加热的测试电路图，使用时通过旋钮开关（虚线圆圈部分）可实现保温､慢炖､快炖三种功能切换，且保温､慢炖､快炖状态的加热功率依次增大｡已知四个发热电阻的阻值相等，测试电源电压为220V，慢炖状态的功率为550W｡求   （1） R1的阻值｡ （2） 保温状态的功率 （3） 若把1.1kg的水从20℃加热到100℃，快炖需要6min40s，则加热的效率是多少？  12. 小明设计了如图甲所示的可使小灯泡闪烁的电路，开关闭合后，由于电磁铁的通断电，小灯泡会亮、暗（微弱发光）闪烁发光．小灯泡两端实际电压变化规律如图乙所示，已知当小灯泡微弱发光时，其两端实际电压为Ux ， 消耗的实际功率为额定功率的0.25．电路中电源电压恒为6V，小灯泡的规格为“6V 3W”（小灯泡的电阻不变），R0为定值电阻，电磁铁线圈及导电衔铁的阻值忽略不计．求：   （1） 小灯泡的电阻； （2） 小灯泡闪烁15s，通过小灯泡电流做的功； （3） 定值电阻R0的阻值．
