最新中考物理电学计算：实际电器剖析（无答案）练习

这是一份最新中考物理电学计算：实际电器剖析（无答案）练习，共10页。试卷主要包含了5kg，比热容为0等内容，欢迎下载使用。

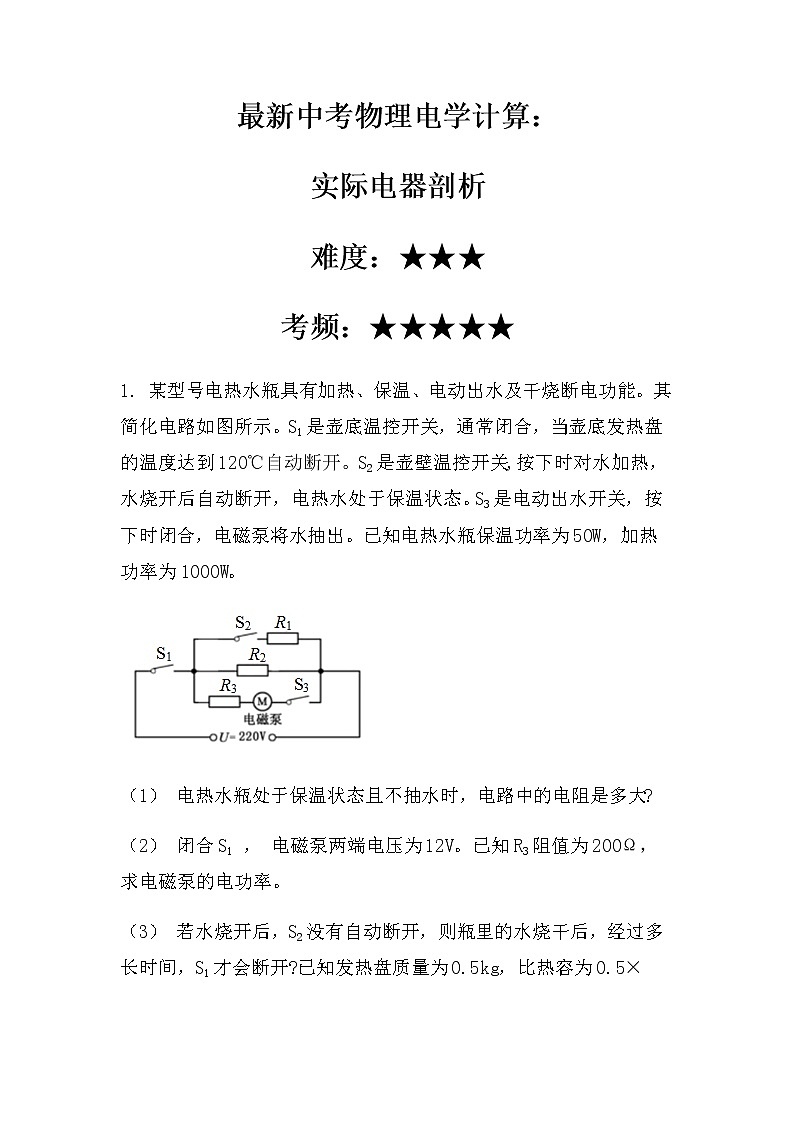

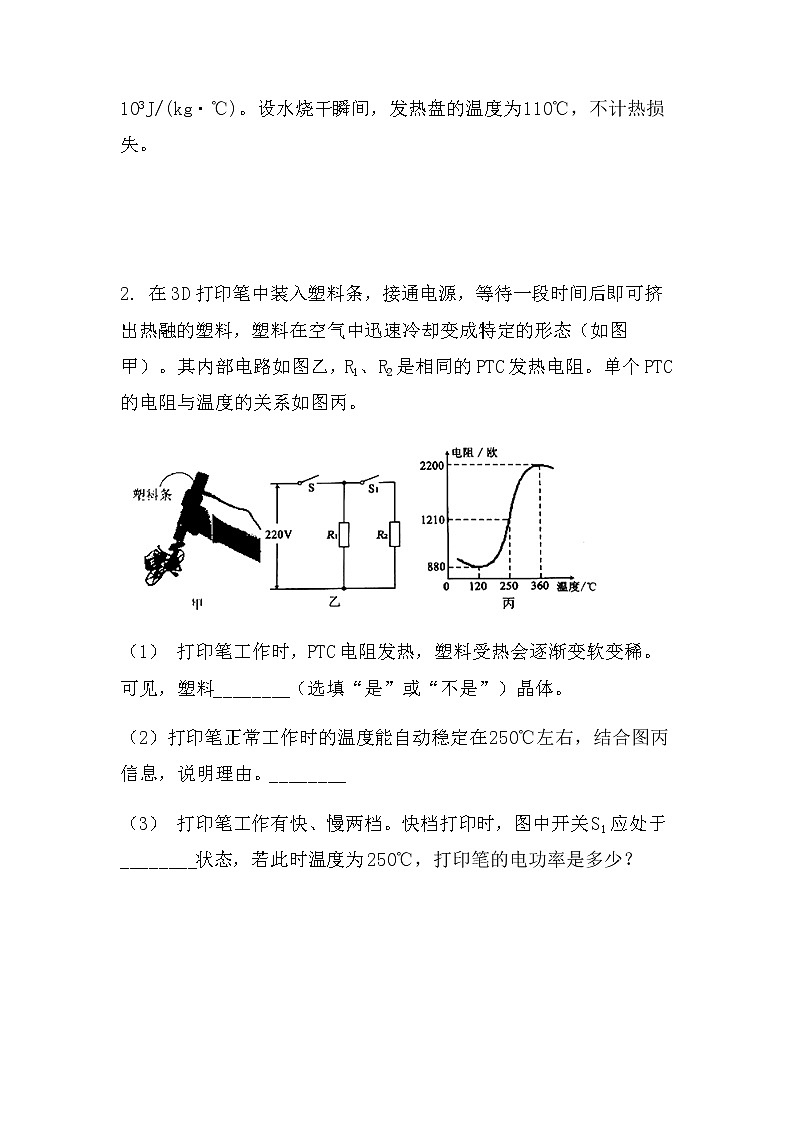

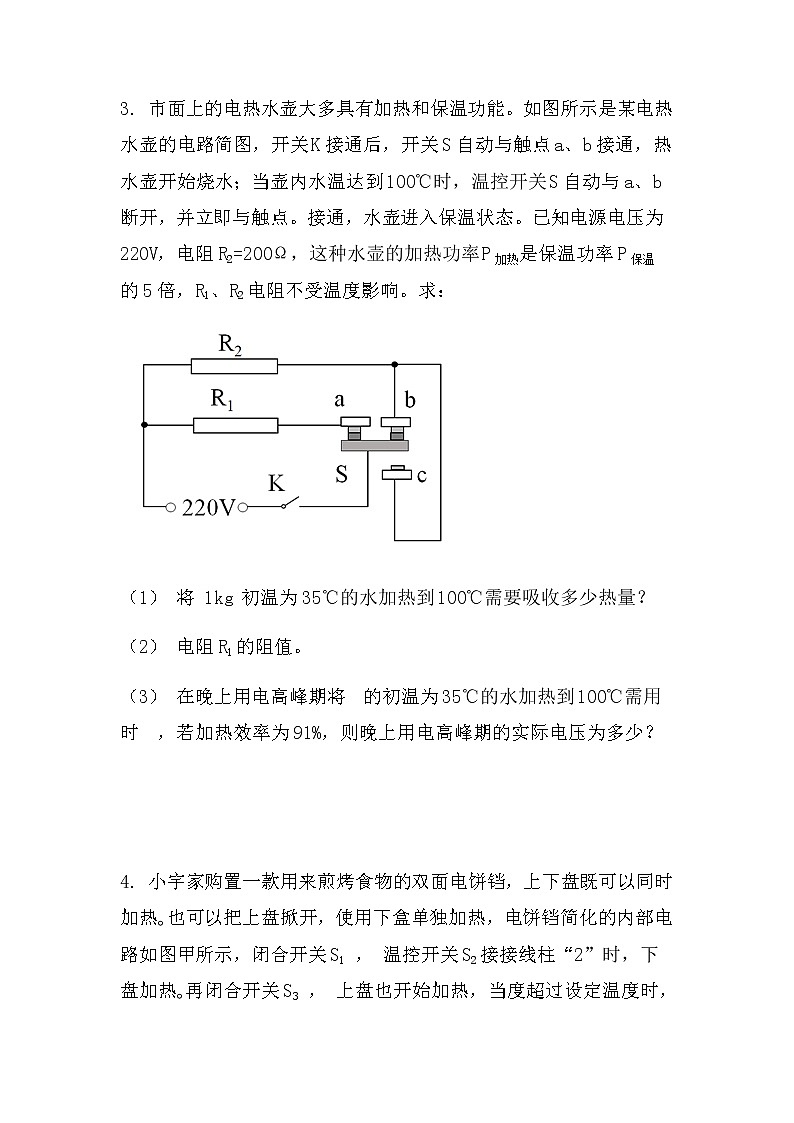

最新中考物理电学计算：实际电器剖析难度：★★★考频：★★★★★1. 某型号电热水瓶具有加热、保温、电动出水及干烧断电功能。其简化电路如图所示。S1是壶底温控开关，通常闭合，当壶底发热盘的温度达到120℃自动断开。S2是壶壁温控开关,按下时对水加热，水烧开后自动断开，电热水处于保温状态。S3是电动出水开关，按下时闭合，电磁泵将水抽出。已知电热水瓶保温功率为50W，加热功率为1000W。   （1） 电热水瓶处于保温状态且不抽水时，电路中的电阻是多大? （2） 闭合S1 ， 电磁泵两端电压为12V。已知R3阻值为200Ω，求电磁泵的电功率。 （3） 若水烧开后，S2没有自动断开，则瓶里的水烧干后，经过多长时间，S1才会断开?已知发热盘质量为0.5kg，比热容为0.5×103J/(kg・℃)。设水烧干瞬间，发热盘的温度为110℃，不计热损失。  2. 在3D打印笔中装入塑料条，接通电源，等待一段时间后即可挤出热融的塑料，塑料在空气中迅速冷却变成特定的形态（如图甲）。其内部电路如图乙，R1、R2是相同的PTC发热电阻。单个PTC的电阻与温度的关系如图丙。   （1） 打印笔工作时，PTC电阻发热，塑料受热会逐渐变软变稀。可见，塑料________（选填“是”或“不是”）晶体。 （2）打印笔正常工作时的温度能自动稳定在250℃左右，结合图丙信息，说明理由。________（3） 打印笔工作有快、慢两档。快档打印时，图中开关S1应处于________状态，若此时温度为250℃，打印笔的电功率是多少？  3. 市面上的电热水壶大多具有加热和保温功能。如图所示是某电热水壶的电路简图，开关K接通后，开关S自动与触点a、b接通，热水壶开始烧水；当壶内水温达到100℃时，温控开关S自动与a、b断开，并立即与触点。接通，水壶进入保温状态。已知电源电压为220V，电阻R2=200Ω，这种水壶的加热功率P加热是保温功率P保温的5倍，R1、R2电阻不受温度影响。求：   （1） 将 1kg 初温为35℃的水加热到100℃需要吸收多少热量？ （2） 电阻R1的阻值。 （3） 在晚上用电高峰期将  的初温为35℃的水加热到100℃需用时  ，若加热效率为91%，则晚上用电高峰期的实际电压为多少？  4. 小宇家购置一款用来煎烤食物的双面电饼铛，上下盘既可以同时加热｡也可以把上盘掀开，使用下盒单独加热，电饼铛简化的内部电路如图甲所示，闭合开关S1 ， 温控开关S2接接线柱“2”时，下盘加热｡再闭合开关S3 ， 上盘也开始加热，当度超过设定温度时，温控开关S2自动转接接线柱“1”，电饼铛进入保温状态，电饼部分参数如图乙。（忽略温度对电阻值的影响∶L1、L2、L3为指示灯，不计指示灯消耗的电能）求∶   （1） 下盘加热电阻R1的阻值和保温时电路中的额定电流； （2） 某次电饼铛在额定电压下煎烤食物时，指示灯L1 ， L2发光时间分别为10min和5min， 电饼铛消耗的电能是多少？ （3） 用电高峰时，小字关闭家中其他用电器，用电饼铛下盘煎烤食物10min。电能表（如图丙）的转盘转过500转， 电饼铛的实际电压是多大？  5. 如图甲所示，是一种自动测量油箱内油量的装置，油量表(由较灵敏的电流表改装而成)的指针能指示油箱内油的多少。当油箱加满油为50L时，浮标通过杠杆使滑片恰好移至变阻器的最下端。油的体积V和变阻器接入电路的电阻R的关系如图乙所示，电源电压恒为6V，定值电阻R0的阻值为1000Ω。闭合开关S，则：   （1） 当油箱加满油时，电路中的电流为多少A？ （2） 油箱内油量剩余一半时变阻器R两端的电压UR为多大？ （3） 当油量为零时，电路中的电流为多少A？（不考虑浮球的体积） （4） 通过具体数据说明，该油量表的刻度是否均匀？  6. 小伊妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图A所示。图B是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环状的电热管，负责对液体加热煮沸。图C是这个豆浆机的主要技术参数。图D是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P﹣t”图象。   （1） 豆浆机正常工作时，通过电热管的电流是多大？ （2） 若实际电压为200V时电热管的实际功率是多少？ （3） 豆浆机正常工作做一次豆浆，总共消耗的电能是多少度？  7. 某科技小组自制了一个测量池水深度的装置，如图甲，它主要是由控制盒和测量盒构成，其电路连接如图乙所示（连接导线带绝缘皮，足够长，不计电阻和质量）｡测量盒是一个底面积为8cm2､高5cm､重2.0N的圆柱体，其底部为压敏电阻R，R与水接触的表面涂有绝缘漆，其阻值随下表面压力变化的部分参数见下表∶控制盒中电源电压恒定，R0为定值电阻｡科技小组的同学将测量盒缓慢浸入水中，工作时測量盒底部始终与水平面相平，不考虑大气压强的影响。   （1） 当测量盒浸入深度为1m时，电压表的示数为1.5V，求此时R底部受到水的压强｡ （2） 当测量盒浸入深度为2m时，电压表的示数为2.0V，求电源电压和R0的阻值｡ （3） 将测量盒放入水平池底（R与池底未紧密结合，导线松弛），静止时电压表示数为3V，则池水深度为多少米？  8. 载人飞船在太空中飞行时，由于处在真空环境，它的舱门必须具有良好的密封性。为了检验飞船舱门的密封性能，科研人员采用了如下的方法：将待检验的飞船舱体M置于一个不漏气的集气空腔N中，如图甲所示。先对舱体M充入压强为1.0×105Pa的空气，然后，把集气空腔N抽成真空。若舱门漏气，一段时间后便会有气体从舱体M进入集气空腔N中，舱体M中的压强将减小，集气空腔N中的压强将增大。为了测量舱体M和集气空腔N中的压强，科研员设计了如图甲所示电路，其中RM、RN是两个完全相同的压敏电阻（其电阻值会随所受压强大小发生变化的可变电阻）。已知舱体M的容积为V，集气空腔N真空部分的容积为4V，飞船舱门的面积是0.6m2 ， 不计舱体M器壁的体积，整个过程温度不变。电路中R0的阻值为10Ω，电源电压为12V。压敏电阻RM、RN的阻值随气体压强变化的关系如表：    压敏电阻受到的气压（×105Pa）00.10.20.30.40.50.60.70.80.91.0压敏电阻对应的电阻值（Ω）504030221512108654试求：  （1） 若舱门不漏气，且单刀双掷开关S接b时，电路中电流表和电压表的示数分别是多少？ （2） 实验表明，一定质量的气体在温度不变的情况下，压强随体积的变化如图乙所示。若空气从舱体M中逸出，经过一定的时间后，M、N中的压强相等。若开关S接在a处，则此时整个电路消耗的总功率多大？ （3） 在检验过程中的某时刻，开关接a时电压表的示数为Ua、压敏电阻RM的功率为PM ， 开关接b时电压表的示数为Ub、压敏电阻RN的功率为PN ， 若Ua＝2Ub ， 且PM:PN＝3:2，则此时舱门内外受到的压力差是多少？  9. 水烧开后持续沸腾段时间用于饮用更利于人体健康，为了满足这个要求，小罗设计了多档位节能电烧水壶，电路原理如图甲。其中开关S为防干烧温控开关，通常情况它是闭合的。定值电阻R1、R2为加热电阻，且R1为48.4Ω，R2阻值为R1的2倍。通过滑动金属滑轩上的滑块P，使它在不同的位置接触触点，实现多档位变化（图乙）。他测得烧水壶用中功率档给热水保温时，正常工作24s，将Ikg的水从75℃加热到80℃。[已知c水=4.2×103J/(kg⋅℃)，不计温度对电阻的影响]求：   （1） 此加热过程中热水所吸收的热量Q； （2） 此加热过程中烧水壶的热效率η； （3） 用电高峰时，他请父母断开家中除烧水壶外的全部用电器，用烧水壶高功率档加热一段时间后开始计时经过30s后水沸腾，再以低功率档持续加热30s，观察到电能表转盘在这60s内转了27转（电能表盘如图丙），烧水壶工作的际电压U实是多少？  10. 如图甲所示是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图，AB两端电压U不变。灯L标有“6V 1.2W”字样，当滑动变阻器的滑片P在a点时，灯正常发光（灯丝电阻不变）。问：  （1） 灯正常发光时的电阻和总电压U是多大？ （2） 当滑动变阻器接入电路中的电阻是10Ω时，灯实际消耗的功率是多少？ （3） 当滑片P位于中点b和最右端c点时，灯两端电压之比是5︰3，则滑动变阻器的最大阻值是多少？
