最新中考物理电学计算：电路安全最值问题（突破型）（无答案）

最新中考物理电学计算：

电路安全最值问题

难度：★★★★

考频：★★★★★

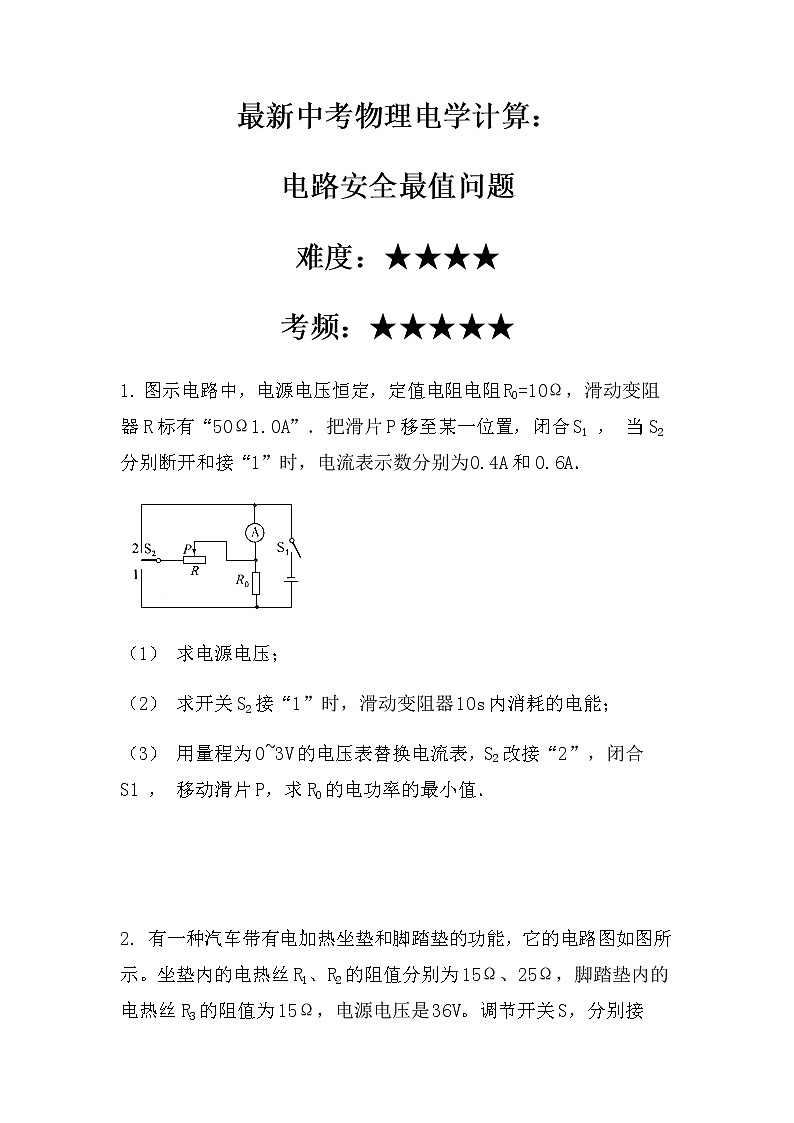

1. 图示电路中，电源电压恒定，定值电阻电阻R0=10Ω，滑动变阻器R标有“50Ω1.0A”．把滑片P移至某一位置，闭合S1 ， 当S2分别断开和接“1”时，电流表示数分别为0.4A和0.6A．

（1） 求电源电压；

（2） 求开关S2接“1”时，滑动变阻器10s内消耗的电能；

（3） 用量程为0~3V的电压表替换电流表，S2改接“2”，闭合S1 ， 移动滑片P，求R0的电功率的最小值．

2. 有一种汽车带有电加热坐垫和脚踏垫的功能，它的电路图如图所示。坐垫内的电热丝R1、R2的阻值分别为15Ω、25Ω，脚踏垫内的电热丝R3的阻值为15Ω，电源电压是36V。调节开关S，分别接a、b、c，可以使脚踏垫分别处于“高温档”、“中温档”、“低温档”。（不考虑温度的变化对电阻的影响）求：

（1） 该电热装置消耗的最大功率是多少瓦？

（2） 当该装置处于低温档时，电路中的电流是多少？

（3） 当该装置处于中温档时，在10s内电流通过R3所做的功是多少？

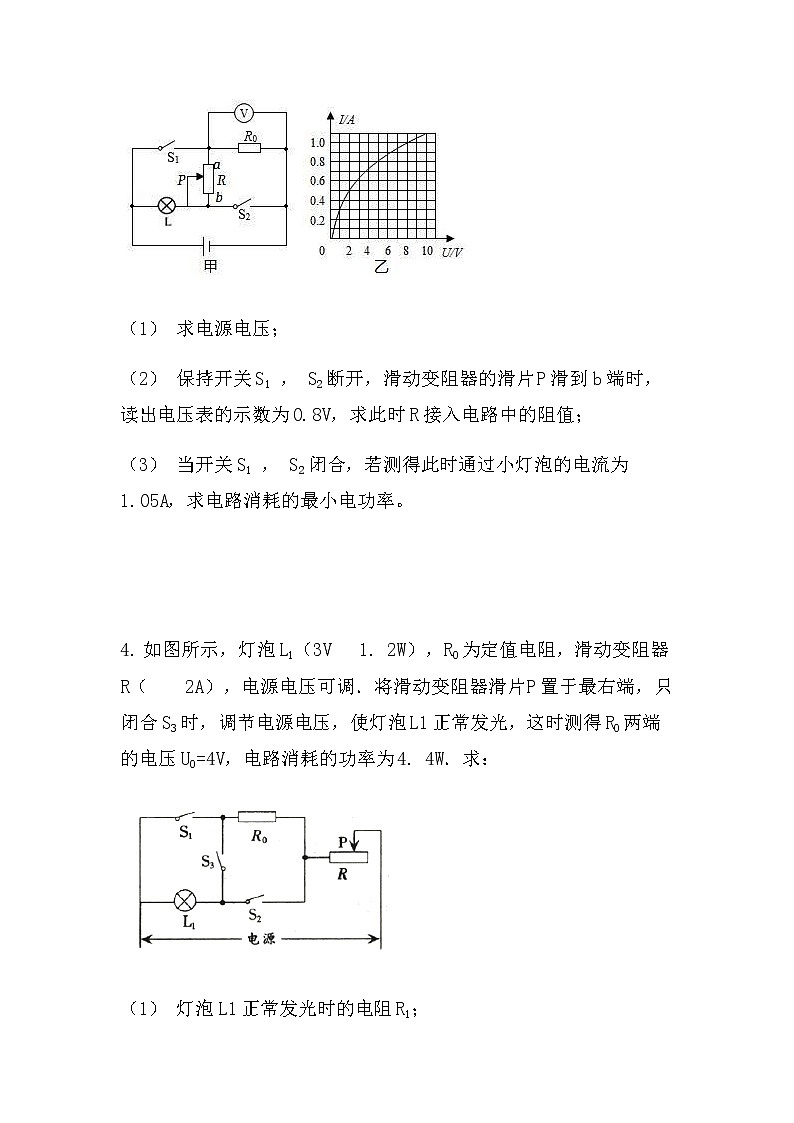

3. 如图甲所示的电路中，R0是阻值为1Ω的定值电阻，R是滑动变阻器，通过小灯泡L的电流随其两端电压变化的图象如图乙所示。断开开关S1 ， S2 ， 滑动变阻器的滑片P滑到a端时，读出电压表示数为1V。

（1） 求电源电压；

（2） 保持开关S1 ， S2断开，滑动变阻器的滑片P滑到b端时，读出电压表的示数为0.8V，求此时R接入电路中的阻值；

（3） 当开关S1 ， S2闭合，若测得此时通过小灯泡的电流为1.05A，求电路消耗的最小电功率。

4. 如图所示，灯泡L1（3V  1. 2W），R0为定值电阻，滑动变阻器R（   2A），电源电压可调．将滑动变阻器滑片P置于最右端，只闭合S3时，调节电源电压，使灯泡L1正常发光，这时测得R0两端的电压U0=4V，电路消耗的功率为4. 4W．求：

（1） 灯泡L1正常发光时的电阻R1；

（2） 滑动变阻器的最大阻值  ；

（3） 用灯泡L2（6V  6W）代替电路中的R0 ， 通过灯泡L2的电流与其两端电压的关系如图所示，在保证电路安全和至少有一只灯泡正常发光的条件下：

①只闭合开关S3时，电源的电压最高不能超过多少伏？

②断开开关S3 ， 同时闭合S1和S2时，电源的电压最低不能低于多少伏？

5. 如图所示的电路中，小灯泡上标有“6V  3.6W”字样，滑动变阻器R1的最大电阻为40Ω，当只闭合S、S2 ， 滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）。求：

（1） 小灯泡正常发光时的电流；

（2） 电源电压；

（3） 当只闭合S、S2 ， 滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。

（4） 小灯泡消耗的最小电功率（不能为0）。

6. 在如图所示的电路中，电源电压为8V，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0~0.6A，电压表的量程为0~15V。求（注：求解时画出相应的等效电路图）：

（1）只闭合开关S1时，电流表示数为0.2A。则R1为多少？

（2）只闭合开关S2时，电压表示数为3.8V，此时小灯泡L正常发光。则小灯泡L的额定功率PL额为多少？

（3）开关S1、S2、S3都闭合时，为保证各电路元件安全使用，则滑动变阻器R2的可调范围和电流表相应的变化范围分别是多少？

7. 如图小罗同学发现在学校实验室有电压可调两档的学生电源，一档为12V，另一档未知（标示不清），灯泡L标有“6V  4.5W”字样，且阻值不变，滑动变阻器标有“50Ω  2A”字样，电压表V1 ， V2的量程均为“0~14V”。当开关S、S1闭合，可调电源调至12V，滑动变阻器滑片P滑至A点时，灯泡L恰好正常发光；当只闭合开关S并将电源电压调至未知电压档，滑片仍处在A点时，灯泡L仍然正常发光；然后移动滑片P移至B点，此时电压表V1、V2的示数分别为11V和7V。求：

（1） 灯泡L的额定电流；

（2） 滑片处于A点时，滑动变阻器的电阻RA；

（3） 求另一档未知电压的大小；

（4） 当只闭合开关S，将电压调至未知电压档，在保证电路元件安全情况下，求电阻R1的最小功率。

8. 如图1所示，电源电压保持不变，定值电阻R1=10Ω，R2=5Ω。滑动变阻器R的规格为“3Ω 2.5A”。电流表A2选用0〜3A的量程，电压表选用0〜15V的量程。闭合全部开关，电流表A1的示数为1A。求：

（1） 电源电压；

（2） 若将表盘如图2所示的电流表A3接入电路，闭合全部开关，改变滑片位罝，A3的指针恰好指在满偏的三分之二处，变阻器接入电路的可能值；

（3） 用一个新的电源替代原来的电源，只闭合S，在保证电路安全的情况下，电源电压的最大值。

9. 如图所示电路，电源电压和灯泡L阻值均保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，灯泡L标有“12V 6W”字样，定值电阻R0=18Ω．只闭合开关S、S2 ， 当滑动变阻器滑片P移到中点时，电压表示数为3V；当滑动变阻器滑片P移到最右端时，电压表示数为5V．求：

（1） 灯泡L的电阻值；

（2） 电源电压；

（3） 只闭合S和S1 ， 移动滑动变阻器的滑片P时，若两电表的示数均不超过量程，电路消耗的总功率的范围．

10. 如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。第一次只闭合开关S、S1 ， 将滑片P从B端移动到A端，第二次只闭合开关S、S2 ， 将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。求：

（1） 滑动变阻器两端AB间的电阻值；

（2） 在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是多少?

（3） 在整个过程中且电路安全条件下，R0功率的变化范围。
