2020年广东省中考物理试卷含答案Word版

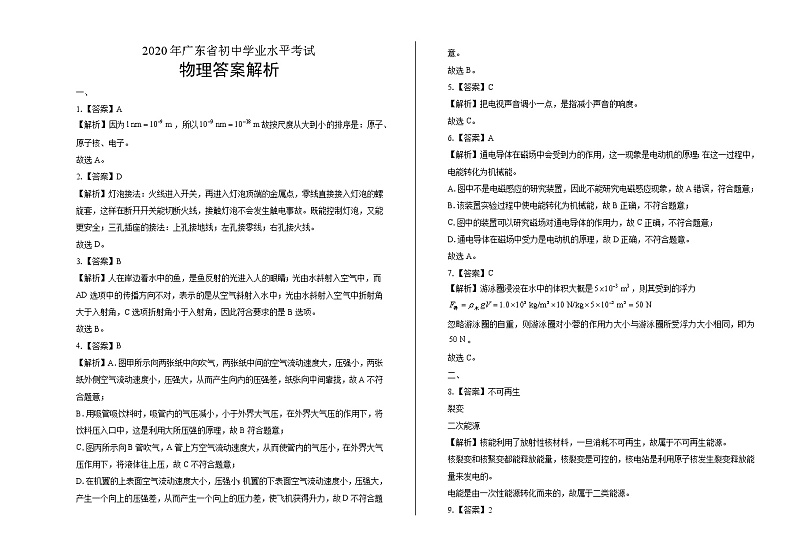

2020年广东省初中学业水平考试

物理答案解析

一、

1.【答案】A

【解析】因为，所以故按尺度从大到小的排序是：原子、原子核、电子。

故选A。

2.【答案】D

【解析】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。

故选D。

3.【答案】B

【解析】人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而AD选项中的传播方向不对，表示的是从空气斜射入水中；光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，因此符合要求的是B选项。

故选B。

4.【答案】B

【解析】A.图甲所示向两张纸中向吹气，两张纸中间的空气流动速度大，压强小，两张纸外侧空气流动速度小，压强大，从而产生向内的压强差，纸张向中间靠拢，故A不符合题意；

B.用吸管吸饮料时，吸管内的气压减小，小于外界大气压，在外界大气压的作用下，将饮料压入口中，这是利用大所压强的原理，故B符合题意；

C.图丙所示向B管吹气，A管上方空气流动速度大，从而使管内的气压小，在外界大气压作用下，将液体往上压，故C不符合题意；

D.在机翼的上表面空气流动速度大小，压强小；机翼的下表面空气流动速度小，压强大，产生一个向上的压强差，从而产生一个向上的压力差，使飞机获得升力，故D不符合题意。

故选B。

5.【答案】C

【解析】把电视声音调小一点，是指减小声音的响度。

故选C。

6.【答案】A

【解析】通电导体在磁场中会受到力的作用，这一现象是电动机的原理；在这一过程中，电能转化为机械能。

A.图中不是电磁感应的研究装置，因此不能研究电磁感应现象，故A错误，符合题意；

B.该装置实验过程中使电能转化为机械能，故B正确，不符合题意；

C.图中的装置可以研究磁场对通电导体的作用力，故C正确，不符合题意；

D.通电导体在磁场中受力是电动机的原理，故D正确，不符合题意。

故选A。

7.【答案】C

【解析】游泳圈浸没在水中的体积大概是，则其受到的浮力

忽略游泳圈的自重，则游泳圈对小蓉的作用力大小与游泳圈所受浮力大小相同，即为。

故选C。

二、

8.【答案】不可再生

裂变

二次能源

【解析】核能利用了放射性核材料，一旦消耗不可再生，故属于不可再生能源。

核裂变和核聚变都能释放能量，核裂变是可控的，核电站是利用原子核发生裂变释放能量来发电的。

电能是由一次性能源转化而来的，故属于二类能源。

9.【答案】2

不变

增加

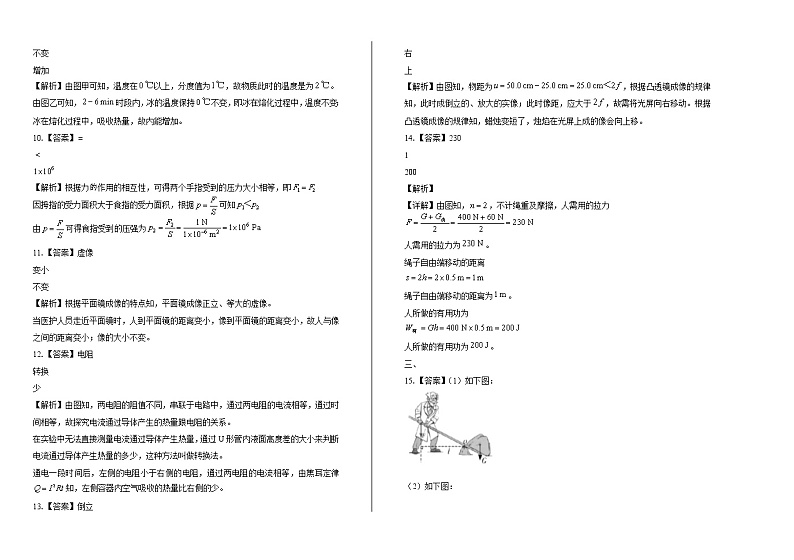

【解析】由图甲可知，温度在以上，分度值为，故物质此时的温度是为。

由图乙可知，时段内，冰的温度保持不变，即冰在熔化过程中，温度不变；冰在熔化过程中，吸收热量，故内能增加。

10.【答案】

【解析】根据力作用的相互性，可得两个手指受到的压力大小相等，即

因拇指的受力面积大于食指的受力面积，根据可知

由可得食指受到的压强为

11.【答案】虚像

变小

不变

【解析】根据平面镜成像的特点知，平面镜成像正立、等大的虚像。

当医护人员走近平面镜时，人到平面镜的距离变小，像到平面镜的距离变小，故人与像之间的距离变小；像的大小不变。

12.【答案】电阻

转换

少

【解析】由图知，两电阻的阻值不同，串联于电路中，通过两电阻的电流相等，通过时间相等，故探究电流通过导体产生的热量跟电阻的关系。

在实验中无法直接测量电流通过导体产生热量，通过U形管内液面高度差的大小来判断电流通过导体产生热量的多少，这种方法叫做转换法。

通电一段时间后，左侧的电阻小于右侧的电阻，通过两电阻的电流相等，由焦耳定律知，左侧容器内空气吸收的热量比右侧的少。

13.【答案】倒立

右

上

【解析】由图知，物距为，根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于，故需将光屏向右移动。根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。

14.【答案】230

1

200

【解析】

【详解】由图知，，不计绳重及摩擦，人需用的拉力

人需用的拉力为。

绳子自由端移动的距离

绳子自由端移动的距离为。

人所做的有用功为

人所做的有用功为。

三、

15.【答案】（1）如下图：

（2）如下图：

（3）如下图：

①

②

【解析】（1）过石头的重心沿竖直向下的方向画一条带箭头的线段，并标出符号；过支点作垂直于力作用线的垂线段，即为力臂，如图所示：

（2）平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；答案如图所示：

（3）①重为的鸡蛋沉在盛有水的杯子的底部时，根据物体沉浮条件知，此时鸡蛋所受的重力大于浮力；当逐渐向水中加入食盐时，液体的密度逐渐变大，由阿基米德原理知，鸡蛋受到的浮力增大，当鸡蛋悬浮时，鸡蛋所受浮力等于鸡蛋的重力，继续加食盐，液体的密度继续增大，直至漂浮于液面上，此时所受的浮力仍然等于鸡蛋的重力，如下图所示。

②图中可知，小磁针的左端为极，右端是极；由于同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是极，右端是极；

根据安培定则，伸出右手握住螺线管使大拇指指向螺线管的极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，右侧流出，如图所示：

四、

16.【答案】（1）2.12

34

（2）卡住

指零

（3）01

2.3

电压表未调零

【解析】（1）由甲图知，刻度尺的分度值为，木块的长度为。

由乙图知，游标的分度值为，所测物体的质量为

（2）弹簧测力计在使用前首先应轻轻拉动几次，目的是检查指针、弹簧与外壳之间是否卡住，避免造成测量不准。

其次使用前必须检查指针是否在零刻度线上，如果指针没有对准零刻度线，需要调零。

（3）由甲图知，电压表的量程为，分度值为，示数为。

由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。

17.【答案】（1）甲

50

（2）几乎不

（3）滑动变阻器下面的两个接线柱接入电路

（4）2.5

电阻

电流

【解析】（1）探究电流与电阻的关系，电阻、滑动变阻器、电流表串联于电路，电流表测整个电路的电流，电压表测电阻两端的电压；再根据电流表、电压表的接线方法知，实验电路中，正确的是甲。

当接入阻值为的定值电阻时，其两端的电压不能超过，根据串联电路分压的特点可得

则变阻器接入电路的最小阻值为

故选应选用最大阻值为的滑动变阻器。

（2）由图乙知，电压表串联接入了电路，因电压表的内阻很大，接入电路时，相当于电路断路，故电流表的指针几乎不动。

（3）按正确电路图连接电路，闭合开关，电流表和电压表均有示数，说明电路是通路，两表连接没有问题，但移动滑动变阻器的滑片时，两表的示数均保持不变，说明滑动变阻器以最大值接入了电路，即滑动变阻器下面的两个接线柱接入电路。

（4）①探究电流与电阻的关系时，应保持电阻的两端的电压不变，本实验，电阻两端的电压控制在，故

②由表格数据知，此格内容应为：电阻。

③因探究的是电流与电阻的关系，为了获得电流与电阻的关系，还应记录每次通过定值电阻的电流值，故表格内容为：。

18.【答案】（1）自下而上

（2）如下图：

（3）99

不可行

（4）

【解析】（1）用酒精灯给物质加热时，应用外焰加热，故应固定酒精灯的位置，再固定烧杯的位置，最后调整温度计的位置，故实验装置的组装顺序应为自下而上。

（2）根据表中数据，分别描出水在相应时段内的温度，最后线将各点连接起来，如下图所示。

（3）由液体沸腾时的特点知，水在沸腾过程中，继续从外界吸收热量，但温度保持不变，故水的沸点为。

液体的沸点与液体的种类和气压有关，与火力大小无关，故为提高水的沸点，换用火力更大的酒精灯加热，这种做法不可行。

（4）因酒精灯均匀放热，且释放的热量全部被水吸收，忽略沸腾前水的质量变化以及热量的损耗，则酒精灯每分钟放出的热量为

则从第起1分钟内水吸收的热量是。

五、

19.【答案】（1）前轿车运动的平均速度

答：前轿车运动的平均速度是；

（2）根据可知，

轿车在匀速直线运动阶段通过的路程

答：轿车在匀速直线运动阶段通过的路程是；

（3）动力做的总功

答：动力做的总功为。

【解析】具体解题过程参照答案。

20.【答案】（1）由图乙可得，饮水机加热时，加热功率，加热时间，

故饮水机处于加热挡阶段消耗的电能为：。

答：饮水机处于加热挡阶段消耗的电能为。

（2）只闭合时，接入电路，此时饮水机处于保温挡。

由图乙可知，保温功率为，

流过的电流为：

答：饮水机处于保温挡时，通过的电流为。

（3）当开关、闭合时，与并联，处于加热挡，那的功率为：

由得的阻值为：

R2的阻值为。

答：的阻值为。

【解析】具体解题过程参照答案。

六、

21.【答案】④相平

（1）

（2）

（3）

（4）换用分度值更小的量筒

【解析】④如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面相平，记下量筒中小玻璃珠和剩余水的总体积。

（1）小玻璃珠的总体积为

（2）图丙与图丁中量筒所测的体积差值即为丁图碗中水的体积

小玻璃珠的总质量与丁图碗中的水质量相同，即为

（3）小玻璃珠密度的表达式为

（4）换用分度值更小的量筒，可提高测量精度。

22.【答案】（1）电流

电压

（2）0.5

（3）先变大后变小

（4）0.2

1.8

【解析】（1）电路中表与滑动变阻器串联，则是电流表。

表与滑动变阻器并联，则是电压表。

（2）根据可知，小灯泡正常发光时电流

此时电流表的示数为。

（3）由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率先变大后变小。

（4）根据欧姆定律可知，灯丝的电阻

当电压表的示数为时，电路中的电流最小，此时灯泡两端的电压为

则小灯泡的最小功率

小灯泡能承受的最大电压可以高出其额定电压的，则小灯泡能承受的最大电流为

即超过了电流表的量程，则电路中的最大电流为，所以小灯泡的最大功率

小灯泡的电功率变化范围是从至。

23.【答案】（1）负

520

（2）变小

（3）0.92

（4）

【解析】（1）由图乙可知，热敏电阻的阻值随温度升高而变小，即为负温度系数热敏电阻。

在标准大气压下，冰水混合物的温度为，由图乙可知，热敏电阻在时的电阻值为。

（2）测温时，保持两端电压为，即电路中的电流保持不变，而的阻值随温度升高而变小，由欧姆定律可知，两端的电压逐渐变小

（3）由图乙可知，当温度是时，热敏电阻的阻值为

此时电源电压

（4）当电源电压为时，电路中的总电阻

此时热敏电阻R1的阻值

由图乙可知，此时的温度

当电源电压为时，电路中总电阻

此时热敏电阻的阻值

由图乙可知，此时的温度

故该热敏电阻温度计测量温度范围为。
