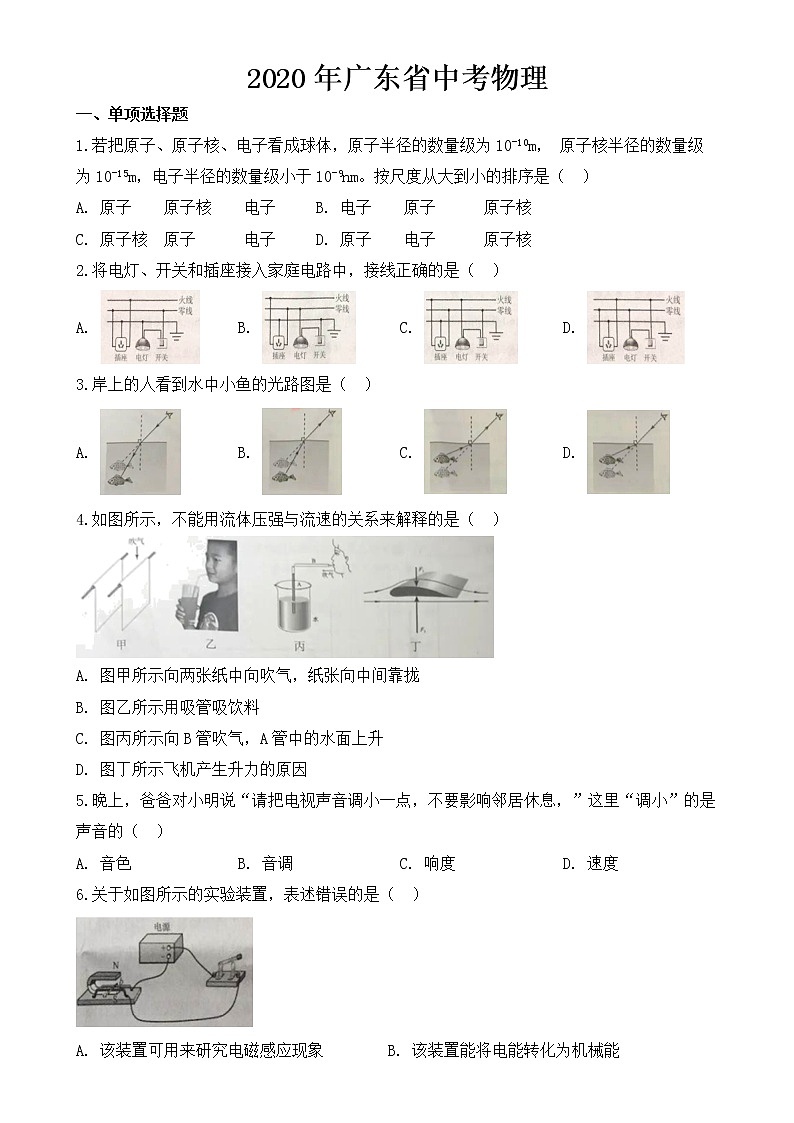

2020年广东省中考物理

一、单项选择题

1.若把原子、原子核、电子看成球体，原子半径的数量级为10-10m， 原子核半径的数量级为10-15m，电子半径的数量级小于10-9nm。按尺度从大到小的排序是（  ）

A. 原子    原子核    电子     B. 电子    原子      原子核

C. 原子核  原子      电子     D. 原子    电子      原子核

2.将电灯、开关和插座接入家庭电路中，接线正确的是（  ）

A.  B.  C.  D.

3.岸上的人看到水中小鱼的光路图是（  ）

A.  B.  C.  D.

4.如图所示，不能用流体压强与流速的关系来解释的是（  ）

A. 图甲所示向两张纸中向吹气，纸张向中间靠拢

B. 图乙所示用吸管吸饮料

C. 图丙所示向B管吹气，A管中的水面上升

D. 图丁所示飞机产生升力的原因

5.晚上，爸爸对小明说“请把电视声音调小一点，不要影响邻居休息，”这里“调小”的是声音的（  ）

A. 音色 B. 音调 C. 响度 D. 速度

6.关于如图所示的实验装置，表述错误的是（  ）

A. 该装置可用来研究电磁感应现象        B. 该装置能将电能转化为机械能

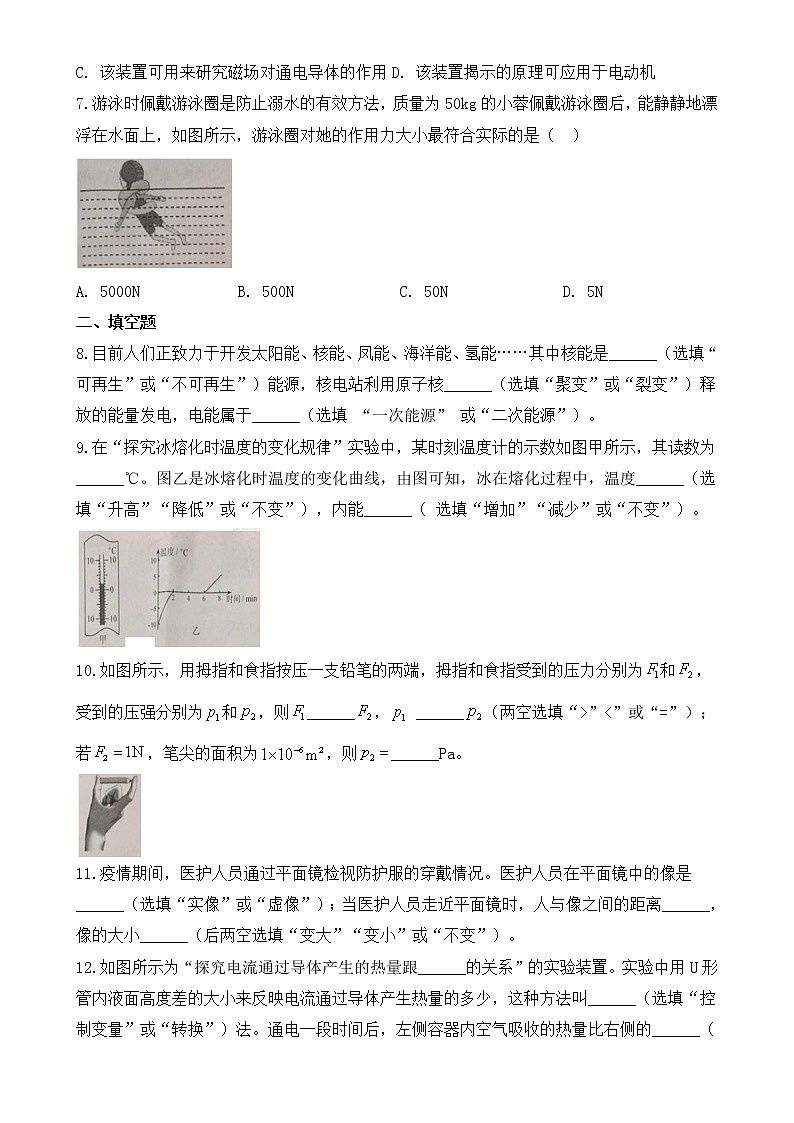

C. 该装置可用来研究磁场对通电导体的作用D. 该装置揭示的原理可应用于电动机

7.游泳时佩戴游泳圈是防止溺水的有效方法，质量为50kg的小蓉佩戴游泳圈后，能静静地漂浮在水面上，如图所示，游泳圈对她的作用力大小最符合实际的是（  ）

A. 5000N B. 500N C. 50N D. 5N

二、填空题

8.目前人们正致力于开发太阳能、核能、凤能、海洋能、氢能……其中核能是______（选填“可再生”或“不可再生”）能源，核电站利用原子核______（选填“聚变”或“裂变”）释放的能量发电，电能属于______（选填 “一次能源” 或“二次能源”）。

9.在“探究冰熔化时温度的变化规律”实验中，某时刻温度计的示数如图甲所示，其读数为______℃。图乙是冰熔化时温度的变化曲线，由图可知，冰在熔化过程中，温度______（选填“升高”“降低”或“不变”），内能______（ 选填“增加”“减少”或“不变”）。

10.如图所示，用拇指和食指按压一支铅笔的两端，拇指和食指受到的压力分别为和，受到的压强分别为和，则______， ______（两空选填“>”<”或“=”）；若，笔尖的面积为，则______Pa。

11.疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是______（选填“实像”或“虚像”）；当医护人员走近平面镜时，人与像之间的距离______，像的大小______（后两空选填“变大”“变小”或“不变”）。

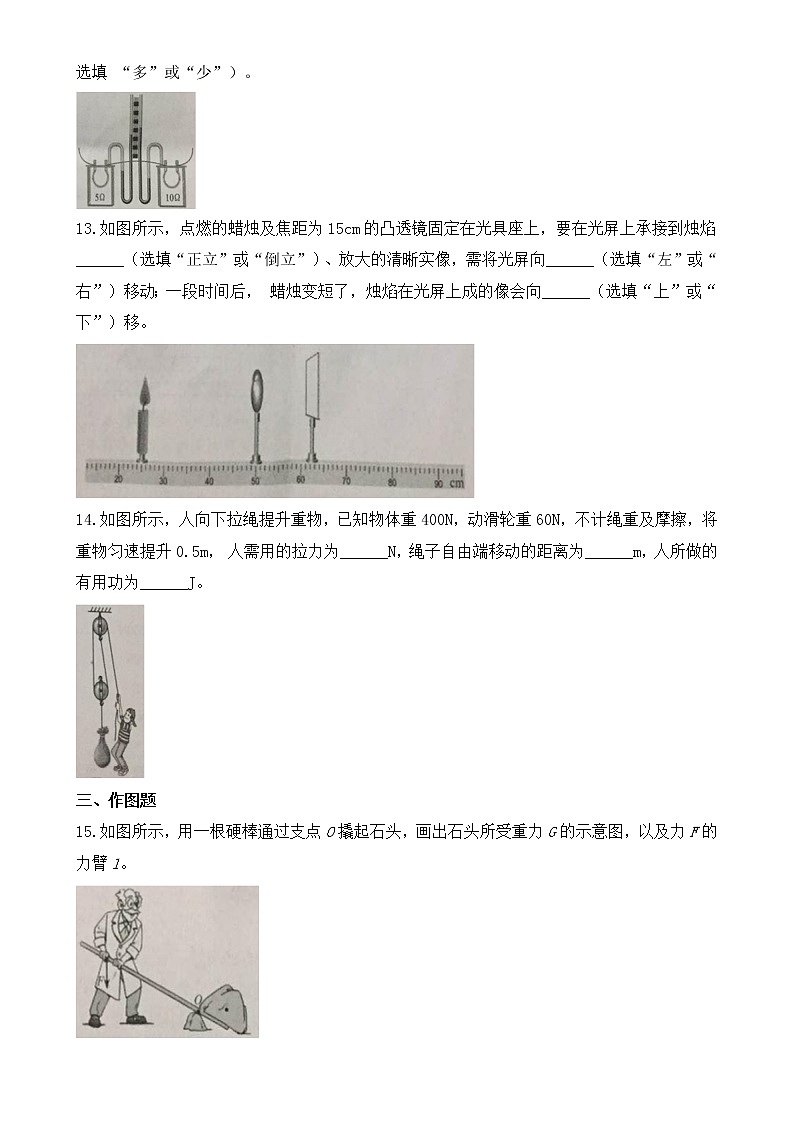

12.如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫______（选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的______（选填 “多”或“少”）。

13.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。

14.如图所示，人向下拉绳提升重物，已知物体重400N，动滑轮重60N，不计绳重及摩擦，将重物匀速提升0.5m， 人需用的拉力为______N，绳子自由端移动的距离为______m，人所做的有用功为______J。

三、作图题

15.如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。

16.请画出图中入射光线经凸透镜后的折射光线。（    ）

17.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

18.如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。

四、实验题

19.如图所示，图甲中木块的长度为______cm；天平平衡时，放在天平右盘中的砝码和游码的位置如图乙所示，所测物体的质量为______g。

20.如图所示为实验室常用的弹簧测力计，使用前要检查指针、弹簧与外壳之间是否______，指针是否______。

21.如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。

22.做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。

(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；

(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；

(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；

(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。

①______V。

23.为了“探究水满腾时温度变化的特点”取0.2kg水进行实验。

(1)如题图甲所示实验装置的组装顺序应为______（选填 “自下而上”或“自上而下”）；

(2)根据下表中的实验数据，在图乙中画出水的温度随时间变化的图象______；

(3)根据以上实验数据可知，水的沸点为______℃。为提高水的沸点，换用火力更大的酒精灯加热，这种做法______（选填“可行”或“不可行”）；

(4)假如酒精灯均匀放热，且释放的热量全部被水吸收，忽略沸腾前水的质量变化以及热量的损耗，从第5 min起1分钟内水吸收的热量是______J。 []

五、计算题

24.某轿车在平直公路上行驶的45s内，其速度v与时间t、动力F与时间t的关系图像分别如图甲、乙所示。已知前10s轿车运动的路程为100m。求：

(1)前10s轿车运动的平均速度；

(2)轿车在匀速直线运动阶段通过的路程；

(3)动力F做的总功。

25.某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：

(1)饮水机处于加热挡阶段消耗的电能：

(2)饮水机处于保温挡时，通过R1的电流；

(3) R2的阻值。

六、综合能力题

26.受“曹冲称象”的启发，小明在家利用量筒、碗、水盆和足量的水（密度为ρ水）、油性笔等，测量小玻璃珠的密度，如图所示，实验步骤如下（请将步骤④补充完整）：

①如图甲，取一定数量的小玻璃珠放入空碗中，再把碗放入盛有水的水盆中，用油性笔在碗外壁上标记水面的位置；

②如图乙，往量筒内倒入适量的水，记下量筒中水的体积V1；

③如图丙，取出碗中所有的小玻璃珠并放入量筒中，记下小玻璃珠和水的总体积V2；

④如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面______，记下量筒中小玻璃珠和剩余水的总体积V3。

完成下列填空（选用V1、V2、V3和ρ水，表示以下物理量）：

(1)小玻璃珠的总体积为V=______；     (2)小玻璃珠的总质量为m=______；

(3)小玻璃珠密度的表达式为ρ=______；

(4)在不改变实验方法的前提下，请提出一条提高测量精度的措施：______（示例：在同等容积的情况下换用碗口面积较小的碗）。

27.小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表（0~0.6A）， 滑动变阻器规格为“20Ω  1A”，小灯泡L标有“2.5V  1.25W”字样（忽略温度对灯丝电阻的影响）。

(1)电路中a是____表，b是___表；(2)实验中，小灯泡正常发光时电流表的示数为____A；

(3)根据实验数据，绘制出滑动变阻器的由功率PR与小灯泡的电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率______；

(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从______W至______W。

28.阅读下列短文，回答问题。

热敏电阻温度计

热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。

图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

(1)热敏电阻R1是______（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是______Ω；

(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而______（选填“变大”、“变小”或“不变”）；

(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为______V；

(4)该热敏电阻温度计测量温度的范围为______℃。

参考答案

1.

8.(1). 不可再生    (2). 裂变    (3). 二次能源

9. (1). 2    (2). 不变    (3). 增加10. (1). =    (2). <    (3).

11. (1). 虚像    (2). 变小    (3). 不变12.(1). 电阻    (2). 转换    (3). 少

13.(1). 倒立    (2). 右    (3). 上14.(1). 230    (2). 1    (3). 200

15.16.17.18.

19.  (1). 2.12    (2). 34  20. (1). 卡住    (2). 指零

21. (1). 01    (2). 2.3    (3). 电压表未调零

22. (1). 甲    (2). 50    (3). 几乎不    (4). 滑动变阻器下面的两个接线柱接入电路    (5). 2.5    (6).     (7).

23.(1). 自下而上    (2).     (3). 99    (4). 不可行    (5).

24.(1)前10s轿车运动的平均速度

(2)根据可知，轿车在匀速直线运动阶段通过的路程

(3)动力F做的总功

答：(1)前10s轿车运动的平均速度是10m/s；(2)轿车在匀速直线运动阶段通过的路程是700m；(3)动力F做的总功为1.1×106J。

25.(1) 由图乙可得，饮水机加热时，加热功率P1 =484 W ，加热时间t1 = 300s，故饮水机处于加热档阶段消耗的电能W1=P1t1=484 W300s=1.452×105J

加热挡阶段消耗的电能为1.452×105J。

(2)只闭合S时，R1接入电路，此时饮水机处于保温档。由图乙可知，保温功率为P2 =44 W，流过R1的电流I2===0.2A

流过R1的电流为0.2A。

(3)当开关S、S0闭合时，R1与R2并联，处于加热档，那R2的功率P=P1-P2=484 W-44 W=440 W

由P=得R2的阻值R2===110Ω   R2的阻值为110Ω。

答： (1) 饮水机处于加热挡阶段消耗的电能为1.452×105J；

(2)饮水机处于保温挡时，通过R1的电流为0.2 A；(3) R2的阻值为110Ω。

26. (1). 相平   (2).     (3).     (4).     (5). 换用

27. (1). 电流   (2). 电压  (3). 0.5  (4). 先变大后变小  (5). 0.2  (6). 1.8

28.[1]由图乙可知，热敏电阻R1的阻值随温度升高而变小，即为负温度系数热敏电阻。

[2]在标准大气压下，冰水混合物的温度为0℃，由图乙可知，热敏电阻R1在0℃时的电阻值为520Ω。

(2)[3]测温时，保持R2两端电压为0.20V，即电路中的电流保持不变，而R1的阻值随温度升高而变小，由欧姆定律可知，R1两端的电压逐渐变小

(3)[4]由图乙可知，当温度是20℃时，热敏电阻R1的阻值为

此时电源电压

(4)[5]当电源电压为0.6V时，电路中的总电阻

此时热敏电阻R1的阻值

由图乙可知，此时的温度

当电源电压为1.2V时，电路中总电阻

此时热敏电阻R1的阻值

由图乙可知，此时的温度

故该热敏电阻温度计测量温度范围为2.5~40℃。
