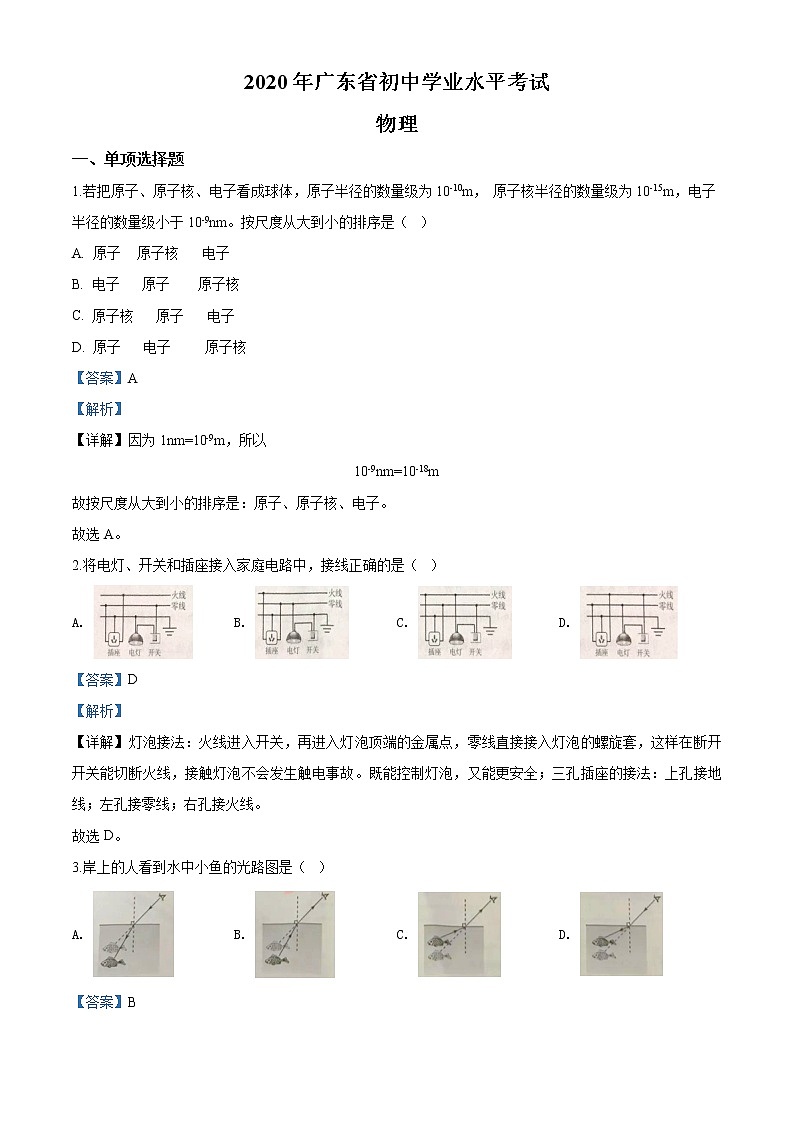

2020年广东省中考物理试题（解析版）

这是一份2020年广东省中考物理试题（解析版），共20页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

一、单项选择题
1.若把原子、原子核、电子看成球体，原子半径的数量级为10-10m， 原子核半径的数量级为10-15m，电子半径的数量级小于10-9nm。按尺度从大到小的排序是（ ）
A. 原子 原子核 电子
B. 电子 原子 原子核
C. 原子核 原子 电子
D. 原子 电子 原子核
【答案】A
【解析】
【详解】因为1nm=10-9m，所以
10-9nm=10-18m
故按尺度从大到小的排序是：原子、原子核、电子。
故选A。
2.将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
故选D。

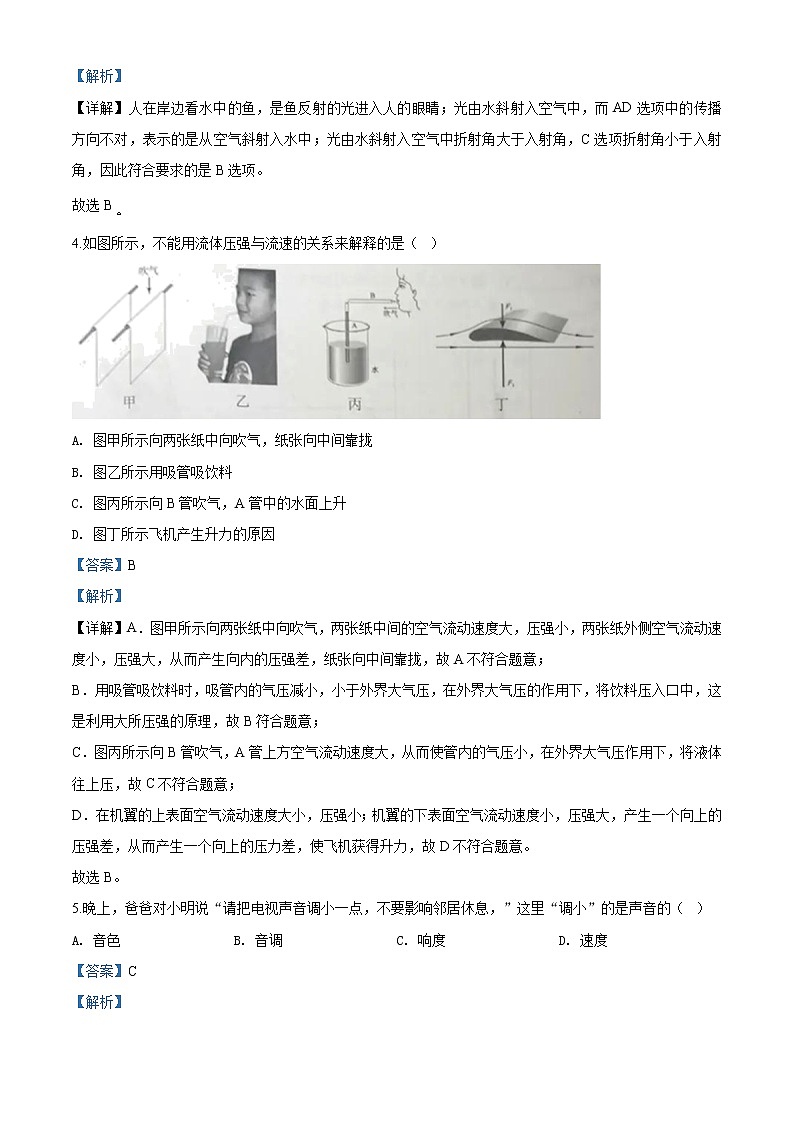

3.岸上的人看到水中小鱼的光路图是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而AD选项中的传播方向不对，表示的是从空气斜射入水中；光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，因此符合要求的是B选项。
故选B
4.如图所示，不能用流体压强与流速的关系来解释的是（ ）
A. 图甲所示向两张纸中向吹气，纸张向中间靠拢
B. 图乙所示用吸管吸饮料
C. 图丙所示向B管吹气，A管中的水面上升
D. 图丁所示飞机产生升力的原因
【答案】B
【解析】
【详解】A．图甲所示向两张纸中向吹气，两张纸中间的空气流动速度大，压强小，两张纸外侧空气流动速度小，压强大，从而产生向内的压强差，纸张向中间靠拢，故A不符合题意；
B．用吸管吸饮料时，吸管内的气压减小，小于外界大气压，在外界大气压的作用下，将饮料压入口中，这是利用大所压强的原理，故B符合题意；
C．图丙所示向B管吹气，A管上方空气流动速度大，从而使管内的气压小，在外界大气压作用下，将液体往上压，故C不符合题意；
D．在机翼的上表面空气流动速度大小，压强小；机翼的下表面空气流动速度小，压强大，产生一个向上的压强差，从而产生一个向上的压力差，使飞机获得升力，故D不符合题意。
故选B。
5.晚上，爸爸对小明说“请把电视声音调小一点，不要影响邻居休息，”这里“调小”的是声音的（ ）
A. 音色B. 音调C. 响度D. 速度
【答案】C
【解析】

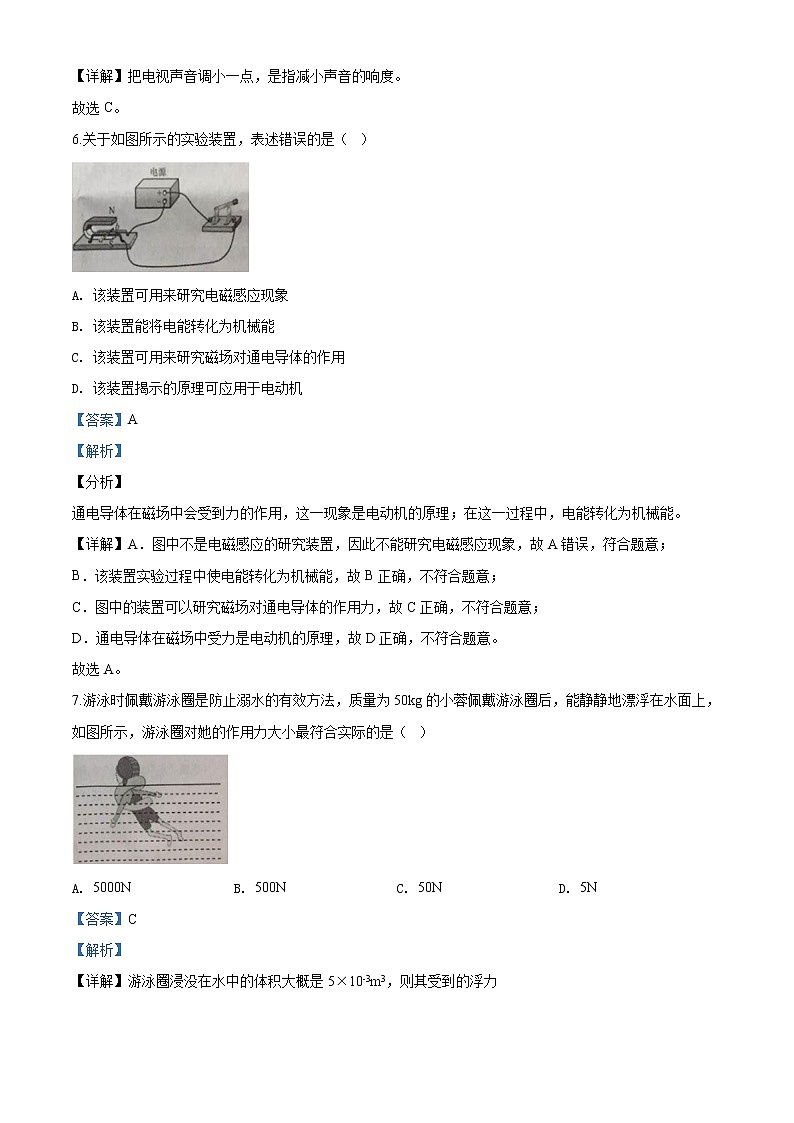

【详解】把电视声音调小一点，是指减小声音的响度。
故选C。
6.关于如图所示的实验装置，表述错误的是（ ）
A. 该装置可用来研究电磁感应现象
B. 该装置能将电能转化为机械能
C. 该装置可用来研究磁场对通电导体的作用
D. 该装置揭示的原理可应用于电动机
【答案】A
【解析】
【分析】
通电导体在磁场中会受到力的作用，这一现象是电动机的原理；在这一过程中，电能转化为机械能。
【详解】A．图中不是电磁感应的研究装置，因此不能研究电磁感应现象，故A错误，符合题意；
B．该装置实验过程中使电能转化为机械能，故B正确，不符合题意；
C．图中的装置可以研究磁场对通电导体的作用力，故C正确，不符合题意；
D．通电导体在磁场中受力是电动机的原理，故D正确，不符合题意。
故选A。
7.游泳时佩戴游泳圈是防止溺水的有效方法，质量为50kg的小蓉佩戴游泳圈后，能静静地漂浮在水面上，如图所示，游泳圈对她的作用力大小最符合实际的是（ ）
A. 5000NB. 500NC. 50ND. 5N
【答案】C
【解析】
【详解】游泳圈浸没在水中的体积大概是5×10-3m3，则其受到的浮力
忽略游泳圈的自重，则游泳圈对小蓉的作用力大小与游泳圈所受浮力大小相同，即为50N。
故选C。
二、填空题
8.目前人们正致力于开发太阳能、核能、凤能、海洋能、氢能……其中核能是______（选填“可再生”或“不可再生”）能源，核电站利用原子核______（选填“聚变”或“裂变”）释放的能量发电，电能属于______（选填 “一次能源” 或“二次能源”）。
【答案】 (1). 不可再生 (2). 裂变 (3). 二次能源
【解析】
【详解】[1]核能利用了放射性核材料，一旦消耗不可再生，故属于不可再生能源。
[2]核裂变和核聚变都能释放能量，核裂变是可控的，核电站是利用原子核发生裂变释放能量来发电的。
[3]电能是由一次性能源转化而来的，故属于二类能源。
9.在“探究冰熔化时温度的变化规律”实验中，某时刻温度计的示数如图甲所示，其读数为______℃。图乙是冰熔化时温度的变化曲线，由图可知，冰在熔化过程中，温度______（选填“升高”“降低”或“不变”），内能______（ 选填“增加”“减少”或“不变”）。
【答案】 (1). 2 (2). 不变 (3). 增加
【解析】
【详解】[1]由图甲可知，温度在0℃以上，分度值为1℃，故物质此时的温度是为2℃。
[2][3]由图乙可知，2-6min时段内，冰的温度保持0℃不变，即冰在熔化过程中，温度不变；冰在熔化过程中，吸收热量，故内能增加。
10.如图所示，用拇指和食指按压一支铅笔的两端，拇指和食指受到的压力分别为和，受到的压强分别为和，则______， ______（两空选填“>”<”或“=”）；若，笔尖的面积为，则______Pa。
【答案】 (1). = (2). < (3).
【解析】
【详解】[1]根据力作用的相互性，可得两个手指受到的压力大小相等，即
[2]因拇指的受力面积大于食指的受力面积，根据可知
[3]由可得食指受到的压强为
11.疫情期间，医护人员通过平面镜检视防护服的穿戴情况。医护人员在平面镜中的像是______（选填“实像”或“虚像”）；当医护人员走近平面镜时，人与像之间的距离______，像的大小______（后两空选填“变大”“变小”或“不变”）。
【答案】 (1). 虚像 (2). 变小 (3). 不变
【解析】
【详解】[1]根据平面镜成像的特点知，平面镜成像正立、等大的虚像。
[2][3]当医护人员走近平面镜时，人到平面镜的距离变小，像到平面镜的距离变小，故人与像之间的距离变小；像的大小不变。
12.如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫______（选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的______（选填 “多”或“少”）。
【答案】 (1). 电阻 (2). 转换 (3). 少
【解析】
【详解】[1]由图知，两电阻的阻值不同，串联于电路中，通过两电阻的电流相等，通过时间相等，故探究电流通过导体产生的热量跟电阻的关系。
[2]在实验中无法直接测量电流通过导体产生热量，通过U形管内液面高度差的大小来判断电流通过导体产生热量的多少，这种方法叫做转换法。
[3]通电一段时间后，左侧的电阻小于右侧的电阻，通过两电阻的电流相等，由焦耳定律知，左侧容器内空气吸收的热量比右侧的少。
13.如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰______（选填“正立”或“倒立”）、放大的清晰实像，需将光屏向______（选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向______（选填“上”或“下”）移。
【答案】 (1). 倒立 (2). 右 (3). 上
【解析】
【详解】[1]由图知，物距为
根据凸透镜成像的规律知，此时成倒立的、放大的实像；此时像距，应大于，故需将光屏向右移动。
[3]根据凸透镜成像的规律知，蜡烛变短了，烛焰在光屏上成的像会向上移。
14.如图所示，人向下拉绳提升重物，已知物体重400N，动滑轮重60N，不计绳重及摩擦，将重物匀速提升0.5m， 人需用的拉力为______N，绳子自由端移动的距离为______m，人所做的有用功为______J。
【答案】 (1). 230 (2). 1 (3). 200
【解析】
【详解】[1]由图知，n=2，不计绳重及摩擦，人需用的拉力
F===230N
人需用的拉力为230N。
[2]绳子自由端移动的距离
s=2h=20.5m=1m
绳子自由端移动的距离为1m。
[3]人所做的有用功为
W有=Gh=400N0.5m=200J
人所做的有用功为200J。
三、作图题
15.如图所示，用一根硬棒通过支点O撬起石头，画出石头所受重力G的示意图，以及力F的力臂l。
【答案】
【解析】
【详解】过石头的重心沿竖直向下的方向画一条带箭头的线段，并标出符号G；过支点作垂直于力F作用线的垂线段，即为力臂l，如图所示：
16.请画出图中入射光线经凸透镜后的折射光线。
（ ）
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变；答案如图所示：
。
17.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
【答案】
【解析】
【详解】重为G的鸡蛋沉在盛有水的杯子的底部时，根据物体沉浮条件知，此时鸡蛋所受的重力大于浮力；当逐渐向水中加入食盐时，液体的密度逐渐变大，由阿基米德原理知，鸡蛋受到的浮力增大，当鸡蛋悬浮时，鸡蛋所受浮力等于鸡蛋的重力，继续加食盐，液体的密度继续增大，直至漂浮于液面上，此时所受的浮力仍然等于鸡蛋的重力，如下图所示。
18.如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性。
【答案】
【解析】
【详解】图中可知，小磁针的左端为N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端是N极，右端是S极；
根据安培定则，伸出右手握住螺线管使大拇指指向螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的左端流入，右侧流出，如图所示：
四、实验题
19.如图所示，图甲中木块的长度为______cm；天平平衡时，放在天平右盘中的砝码和游码的位置如图乙所示，所测物体的质量为______g。
【答案】 (1). 2.12 (2). 34
【解析】
【详解】[1]由甲图知，刻度尺的分度值为1mm，木块的长度为2.12cm。
[2]由乙图知，游标的分度值为0.2g，所测物体的质量为
20.如图所示为实验室常用的弹簧测力计，使用前要检查指针、弹簧与外壳之间是否______，指针是否______。
【答案】 (1). 卡住 (2). 指零
【解析】
【详解】[1]弹簧测力计在使用前首先应轻轻拉动几次，目的是检查指针、弹簧与外壳之间是否卡住，避免造成测量不准。
[2]其次使用前必须检查指针是否在零刻度线上，如果指针没有对准零刻度线，需要调零。
21.如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。
【答案】 (1). 01 (2). 2.3 (3). 电压表未调零
【解析】
【详解】[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。
22.做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。
(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
①______V。
【答案】 (1). 甲 (2). 50 (3). 几乎不 (4). 滑动变阻器下面的两个接线柱接入电路 (5). 2.5 (6). (7).
【解析】
【详解】(1)[1]探究电流与电阻的关系，电阻、滑动变阻器、电流表串联于电路，电流表测整个电路的电流，电压表测电阻两端的电压；再根据电流表、电压表的接线方法知，实验电路中，正确的是甲。
[2]当接入阻值为20Ω的定值电阻时，其两端的电压不能超过3V，根据串联电路分压的特点可得
则变阻器接入电路的最小阻值为
故选应选用最大阻值为50Ω的滑动变阻器。
(2)[3]由图乙知，电压表串联接入了电路，因电压表的内阻很大，接入电路时，相当于电路断路，故电流表的指针几乎不动。
(3)[4]按正确电路图连接电路，闭合开关，电流表和电压表均有示数，说明电路是通路，两表连接没有问题，但移动滑动变阻器的滑片时，两表的示数均保持不变，说明滑动变阻器以最大值接入了电路，即滑动变阻器下面的两个接线柱接入电路。
(4)①[5]探究电流与电阻的关系时，应保持电阻的两端的电压不变，本实验，电阻两端的电压控制在2.5V，故
②[6]由表格数据知，此格内容应为：。
③[7]因探究的是电流与电阻的关系，为了获得电流与电阻的关系，还应记录每次通过定值电阻的电流值，故表格内容为：。
23.为了“探究水满腾时温度变化的特点”取0.2kg水进行实验。
(1)如题图甲所示实验装置的组装顺序应为______（选填 “自下而上”或“自上而下”）；
(2)根据下表中的实验数据，在图乙中画出水的温度随时间变化的图象______；
(3)根据以上实验数据可知，水的沸点为______℃。为提高水的沸点，换用火力更大的酒精灯加热，这种做法______（选填“可行”或“不可行”）；
(4)假如酒精灯均匀放热，且释放的热量全部被水吸收，忽略沸腾前水的质量变化以及热量的损耗，从第5 min起1分钟内水吸收的热量是______J。 []
【答案】 (1). 自下而上 (2). (3). 99 (4). 不可行 (5).
【解析】
【详解】(1)[1]用酒精灯给物质加热时，应用外焰加热，故应固定酒精灯的位置，再固定烧杯的位置，最后调整温度计的位置，故实验装置的组装顺序应为自下而上。
(2)[2]根据表中数据，分别描出水在相应时段内的温度，最后线将各点连接起来，如下图所示。
(3)[3]由液体沸腾时的特点知，水在沸腾过程中，继续从外界吸收热量，但温度保持不变，故水的沸点为99℃。
[4]液体的沸点与液体的种类和气压有关，与火力大小无关，故为提高水的沸点，换用火力更大的酒精灯加热，这种做法不可行。
(4)[5]因酒精灯均匀放热，且释放的热量全部被水吸收，忽略沸腾前水的质量变化以及热量的损耗，则酒精灯每分钟放出的热量为
则从第5 min起1分钟内水吸收的热量是。
五、计算题
24.某轿车在平直公路上行驶的45s内，其速度v与时间t、动力F与时间t的关系图像分别如图甲、乙所示。已知前10s轿车运动的路程为100m。求：
(1)前10s轿车运动的平均速度；
(2)轿车在匀速直线运动阶段通过的路程；
(3)动力F做的总功。
【答案】(1)10m/s；(2)700m；(3)1.1×106J
【解析】
【详解】(1)前10s轿车运动的平均速度
(2)根据可知，轿车在匀速直线运动阶段通过的路程
(3)动力F做的总功
答：(1)前10s轿车运动的平均速度是10m/s；(2)轿车在匀速直线运动阶段通过的路程是700m；(3)动力F做的总功为1.1×106J。
25.某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
(1)饮水机处于加热挡阶段消耗的电能：
(2)饮水机处于保温挡时，通过R1的电流；
(3) R2的阻值。
【答案】(1)1.452×105J；(2)0.2A；(3) 110Ω
【解析】
【详解】(1) 由图乙可得，饮水机加热时，加热功率P1 =484 W ，加热时间t1 = 300s，故饮水机处于加热档阶段消耗的电能
W1=P1t1=484 W300s=1.452×105J
加热挡阶段消耗的电能为1.452×105J。
(2)只闭合S时，R1接入电路，此时饮水机处于保温档。由图乙可知，保温功率为P2 =44 W，流过R1的电流
I2===0.2A
流过R1的电流为0.2A。
(3)当开关S、S0闭合时，R1与R2并联，处于加热档，那R2的功率
P=P1-P2=484 W-44 W=440 W
由P=得R2的阻值
R2===110Ω
R2的阻值为110Ω。
答： (1) 饮水机处于加热挡阶段消耗的电能为1.452×105J；
(2)饮水机处于保温挡时，通过R1的电流为0.2 A；
(3) R2的阻值为110Ω。
六、综合能力题
26.受“曹冲称象”的启发，小明在家利用量筒、碗、水盆和足量的水（密度为ρ水）、油性笔等，测量小玻璃珠的密度，如图所示，实验步骤如下（请将步骤④补充完整）：
①如图甲，取一定数量的小玻璃珠放入空碗中，再把碗放入盛有水的水盆中，用油性笔在碗外壁上标记水面的位置；
②如图乙，往量筒内倒入适量的水，记下量筒中水的体积V1；
③如图丙，取出碗中所有的小玻璃珠并放入量筒中，记下小玻璃珠和水的总体积V2；
④如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面______，记下量筒中小玻璃珠和剩余水的总体积V3。
完成下列填空（选用V1、V2、V3和ρ水，表示以下物理量）：
(1)小玻璃珠的总体积为V=______；
(2)小玻璃珠的总质量为m=______；
(3)小玻璃珠密度的表达式为ρ=______；
(4)在不改变实验方法的前提下，请提出一条提高测量精度的措施：______（示例：在同等容积的情况下换用碗口面积较小的碗）。
【答案】 (1). 相平 (2). (3). (4). (5). 换用分度值更小的量筒
【解析】
【详解】④[1]如图丁，将量筒中的水慢慢倒入水盆中的空碗内，直到标记处与碗外水面相平，记下量筒中小玻璃珠和剩余水的总体积V3。
(1)[2]小玻璃珠的总体积为
(2)[3]图丙与图丁中量筒所测的体积差值即为丁图碗中水的体积
小玻璃珠的总质量与丁图碗中的水质量相同，即为
(3)[4]小玻璃珠密度的表达式为
(4)[5]换用分度值更小的量筒，可提高测量精度。
27.小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表（0~0.6A）， 滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”字样（忽略温度对灯丝电阻的影响）。
(1)电路中a是______表，b是______表；
(2)实验中，小灯泡正常发光时电流表的示数为______A；
(3)根据实验数据，绘制出滑动变阻器的由功率PR与小灯泡的电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率______；
(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从______W至______W。
【答案】 (1). 电流 (2). 电压 (3). 0.5 (4). 先变大后变小 (5). 0.2 (6). 1.8
【解析】
【详解】(1)[1]电路中表a与滑动变阻器串联，则a是电流表。
[2]表b与滑动变阻器并联，则b是电压表。
(2)[3]根据可知，小灯泡正常发光时电流
此时电流表的示数为0.5A。
(3)[4]由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率先变大后变小。
(4)[5][6]根据欧姆定律可知，灯丝的电阻
当电压表b的示数为3V时，电路中的电流最小，此时灯泡两端的电压为
则小灯泡的最小功率
小灯泡能承受的最大电压可以高出其额定电压的，则小灯泡能承受的最大电流为
即超过了电流表的量程，则电路中的最大电流为0.6A，所以小灯泡的最大功率
小灯泡的电功率变化范围是从0.2W至1.8W。
28.阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
(1)热敏电阻R1是______（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是______Ω；
(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而______（选填“变大”、“变小”或“不变”）；
(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为______V；
(4)该热敏电阻温度计测量温度的范围为______℃。
【答案】 (1). 负 (2). 520 (3). 变小 (4). 0.92 (5). 2.5~40
【解析】
【详解】(1)[1]由图乙可知，热敏电阻R1的阻值随温度升高而变小，即为负温度系数热敏电阻。
[2]在标准大气压下，冰水混合物的温度为0℃，由图乙可知，热敏电阻R1在0℃时的电阻值为520Ω。
(2)[3]测温时，保持R2两端电压为0.20V，即电路中的电流保持不变，而R1的阻值随温度升高而变小，由欧姆定律可知，R1两端的电压逐渐变小
(3)[4]由图乙可知，当温度是20℃时，热敏电阻R1的阻值为
此时电源电压
(4)[5]当电源电压为0.6V时，电路中的总电阻
此时热敏电阻R1的阻值
由图乙可知，此时的温度
当电源电压为1.2V时，电路中总电阻
此时热敏电阻R1的阻值
由图乙可知，此时的温度
故该热敏电阻温度计测量温度范围为2.5~40℃。
实验序号
1
2
3
4
②______
20
15
10
5
③______
时间/min
0
1
2
3
4
5
6
7
8
温度/°C
90
92
94
96
98
99
99
99
99
