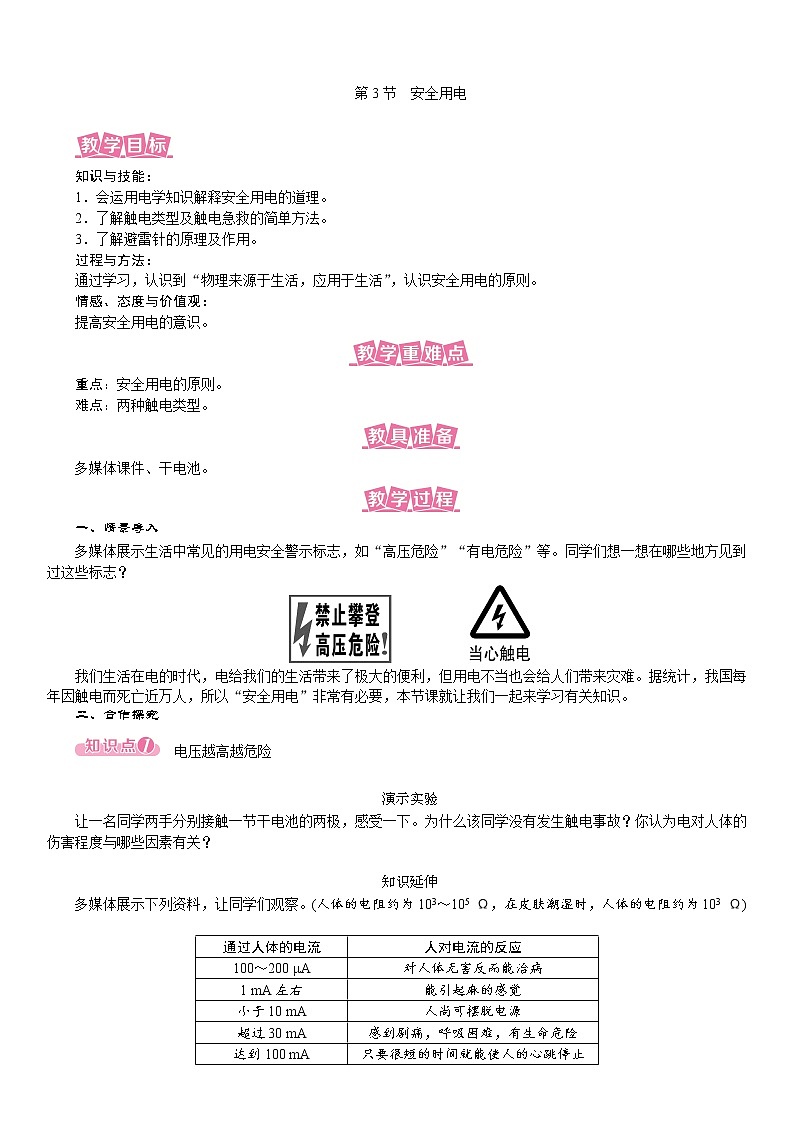

你见过这些标志吗？你在哪些地方见到过这些标志？
我们生活在电的时代，电给我们的生活带来了极大的便利，但用电不当也会给人们带来灾难。据统计，我国每年因触电而死亡近万人，所以“安全用电”非常有必要。
让一名同学两手分别接触一节干电池的两极，感受一下。
为什么该同学没有发生触电事故？你认为电对人体的伤害程度与哪些因素有关？
(人体的电阻约为103～105 Ω，在皮肤潮湿时，人体的电阻约为103 Ω)

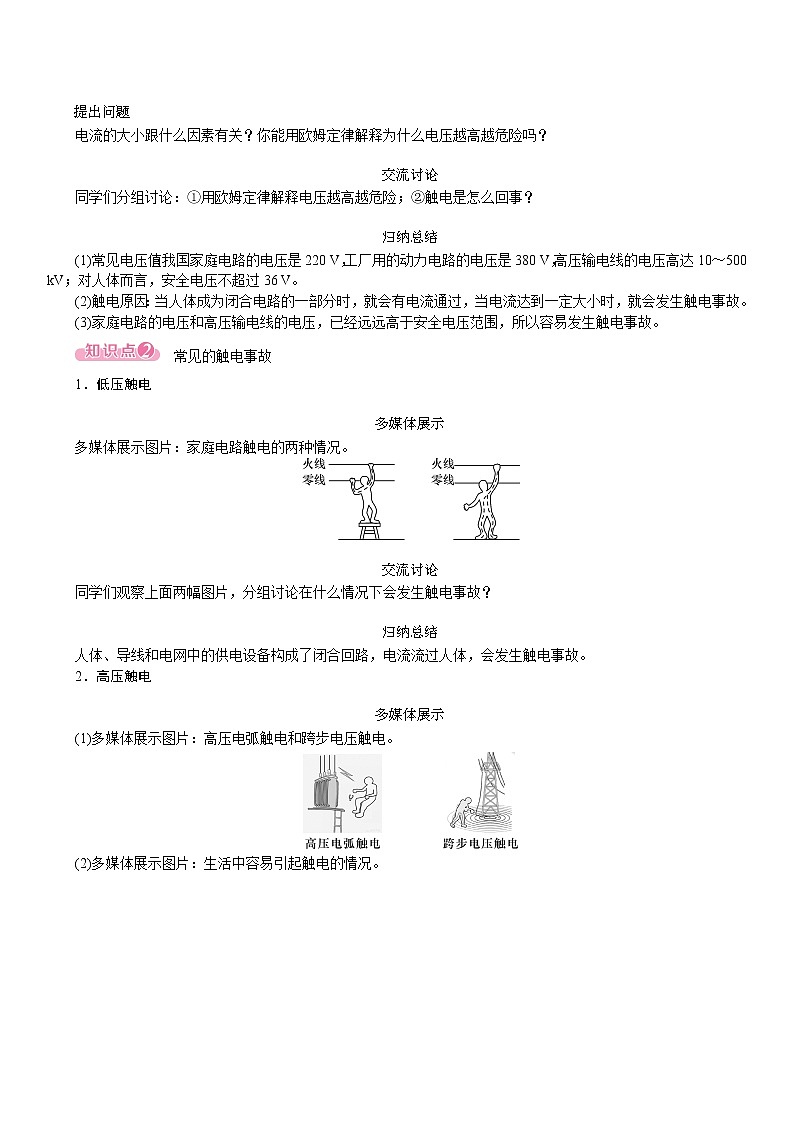

①用欧姆定律解释电压越高越危险；②触电是怎么回事？
根据欧姆定律计算可能产生的最大电流,例如：
(1)常见电压值：我国家庭电路的电压是220 V，工厂用的动力电路的电压是380 V，高压输电线的电压高达10～500 kV；对人体而言，安全电压不超过36 V。(2)触电原因：当人体成为闭合电路的一部分时，就会有电流通过，当电流达到一定大小时，就会发生触电事故。(3)家庭电路的电压和高压输电线的电压，已经远远高于安全电压范围，所以容易发生触电事故。
家庭电路触电的两种情况。
观察上面两幅图片，在什么情况下会发生触电事故？
人体、导线和电网中的供电设备构成了闭合回路，电流流过人体，会发生触电事故。
◆高压电弧触电和跨步电压触电。
◆生活中容易引起触电的情况。
发现有人触电时，你该怎么办呢？能否用手直接去拉触电的人？
在发生触电事故现场，千万不要用手去拉触电的同伴，而是要立即切断电源。切断电源后，必要时应该对触电者进行急救，同时尽快通知医务人员抢救。
思考一下用电过程中应该注意哪些问题来防止触电事故的发生？要遵循哪些用电原则呢？
讨论用电过程中应该注意的问题及用电原则，并将讨论结果整理成条。
为了确保用电安全，日常生活中要做到：(1)不接触低压带电体，不靠近高压带电体。(2)更换灯泡、搬动电器前应断开电源开关。(3)不弄湿用电器，不损坏绝缘层。(4)保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
雷电是一种什么现象呢？为了预防雷电造成的危害，生活中我们应怎样防雷？
日常生活中遇雷雨天气：①不要靠近金属栏杆，各种电器应暂停使用。②迅速走进屋内或汽车内。③不要手持金属杆的雨伞行走在户外。④在高山上，若不能及时脱离，应该找没有积水的凹坑处双脚并拢后蹲下。
雷电的种类(1)直击雷直击雷是云层与地面凸出物之间放电形成的。直击雷可在瞬间击伤、击毙人畜。巨大的雷电电流流入地下，令在雷击点及其连接的金属部分产生极高的对地电压，可能直接导致接触电压或跨步电压触电事故的发生。
(2)球形雷球形雷是一种球形、发红光或极亮白光的火球，运动速度大约为2 m/s。球形雷能从门、窗、烟囱等通道侵入室内，极其危险。
(3)感应雷感应雷分为静电感应雷和电磁感应雷两种。静电感应雷是由于雷云接近地面，在地面凸出物顶部感应出大量异种电荷所致。雷云与其他部位放电后，凸出物顶部的电荷失去束缚，以雷电波形式沿突出物极快地传播。电磁感应雷是由于雷击后，巨大
雷电电流在周围空间产生迅速变化的强大磁场所致。这种磁场能在附近的金属导体上感应出很高的电压，造成对人体的二次放电，从而危害人体或损坏电气设备。
1．下列符合安全用电要求的是(　　)A．只要低于36 V的电压，人体都可接触B．三脚插头较长的那只脚无用，可以去掉C．用湿布擦台灯前将其插头从插座中拔出D．发现有人触电时，可直接用手去拉触电者
2．关于安全用电，下列图中错误的是(　　)
3．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果用电不当也会给我们带来危害，下列做法符合安全用电要求的是(　　)A．手机充电器永久地插在插座上B．断开电源后，再更换灯泡C．使用试电笔时，手直接接触它的笔尖D．家庭电路保险丝断了，用铜丝代替保险丝
4．如表提供了一组人体电阻数据。如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1 100 W，电路中还有额定电流为10 A的熔丝，则：
(1)只有用电器R接入电路时，通过熔丝的电流为____A。
(2)如图所示，若一个身体潮湿的人赤脚站在地上，不小心手接触到火线而发生触电事故，则通过人体的电流是______A。(假设表中数据适用于此人)(3)熔丝不会救人命的原因是______________________________________________________________。
通过熔丝的电流小于熔丝的额定
电流，往往人已触电，但熔丝未熔断
【科学小链接】带电作业的“特种兵”维护国家电网的超特高压输电线路的是谁？寒冬酷暑为千家万户用电提供有力保障的又是谁？如何在高压线上保证作业安全？普通人连220 V的电线都不敢碰，在500 kV的超高压线上如何带电作业呢？原来他们是一群技艺高超、敢为人先、有装备防护的带电作业的“特种兵”。“特种兵”穿灰白色的屏蔽服，屏蔽服内全部织
