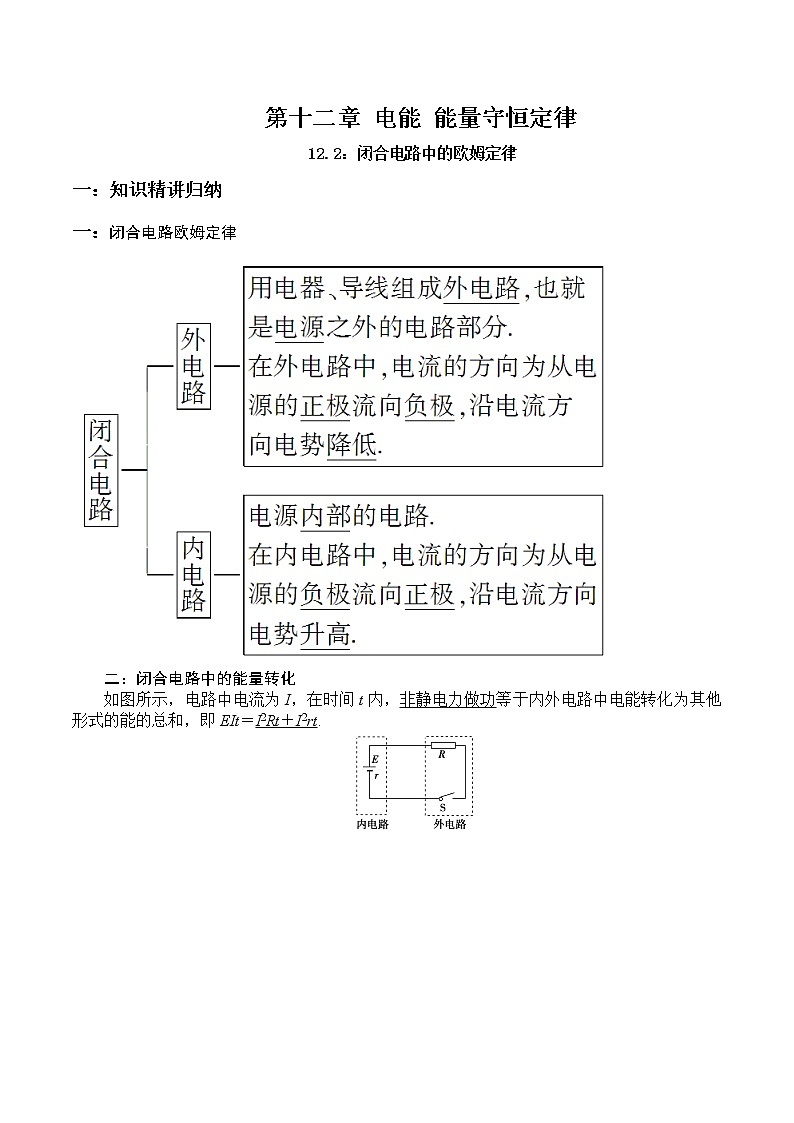

第十二章 电能 能量守恒定律
12.2:闭合电路中的欧姆定律
一:知识精讲归纳
一:闭合电路欧姆定律
二:闭合电路中的能量转化
如图所示,电路中电流为I,在时间t内,非静电力做功等于内外电路中电能转化为其他形式的能的总和,即EIt=I2Rt+I2rt.

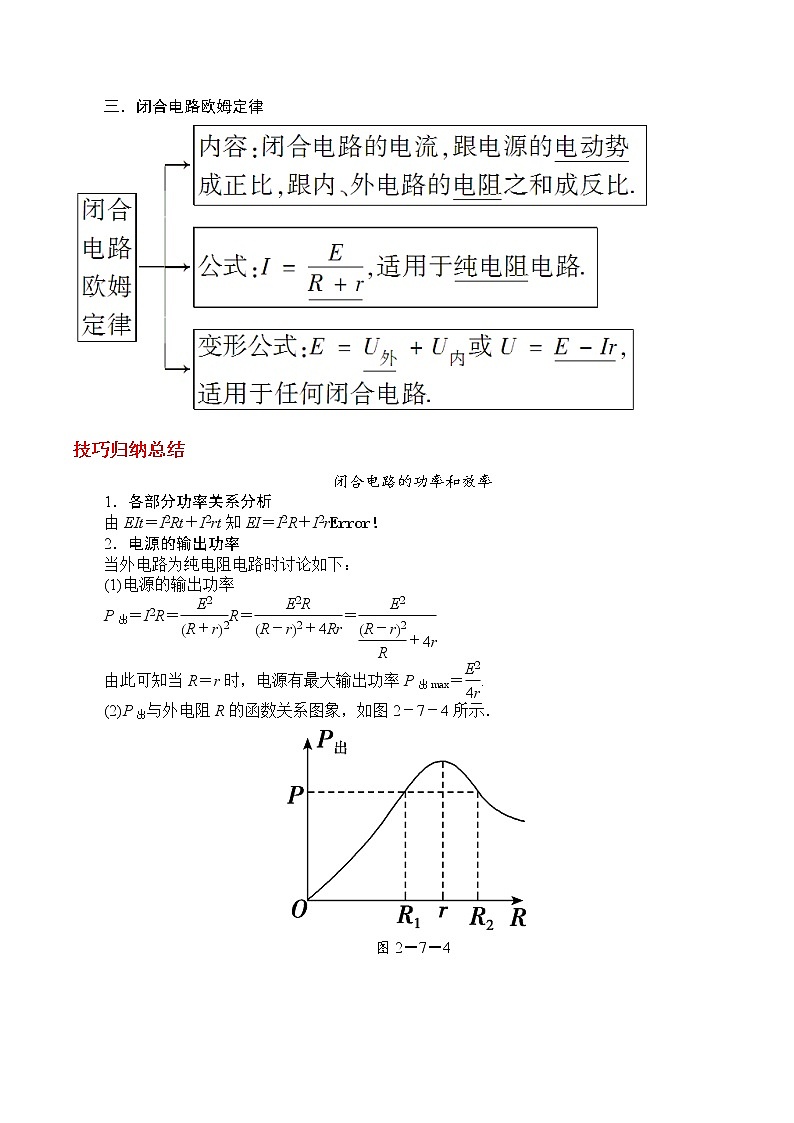

三.闭合电路欧姆定律
技巧归纳总结
闭合电路的功率和效率
1.各部分功率关系分析
由EIt=I2Rt+I2rt知EI=I2R+I2r
2.电源的输出功率
当外电路为纯电阻电路时讨论如下:
(1)电源的输出功率
P出=I2R=R==
由此可知当R=r时,电源有最大输出功率P出max=.
(2)P出与外电阻R的函数关系图象,如图2-7-4所示.
图2-7-4

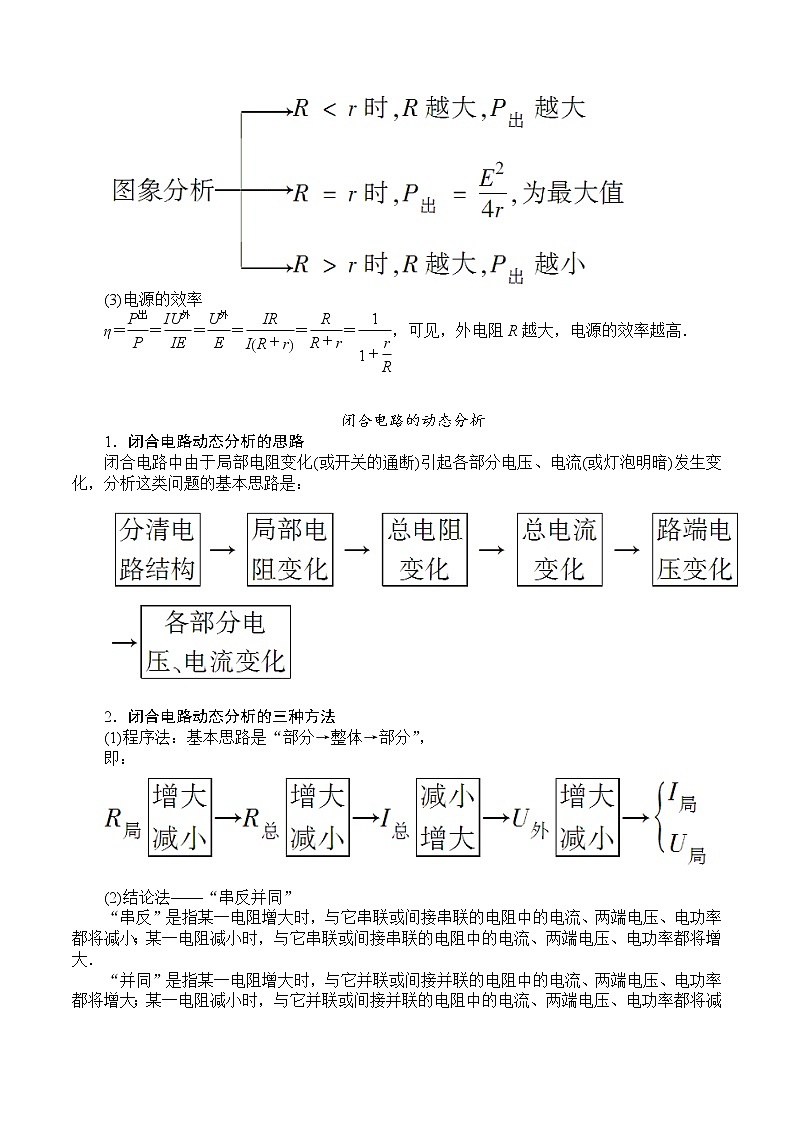

(3)电源的效率
η======,可见,外电阻R越大,电源的效率越高.
闭合电路的动态分析
1.闭合电路动态分析的思路
闭合电路中由于局部电阻变化(或开关的通断)引起各部分电压、电流(或灯泡明暗)发生变化,分析这类问题的基本思路是:
2.闭合电路动态分析的三种方法
(1)程序法:基本思路是“部分→整体→部分”,
即:
(2)结论法——“串反并同”
“串反”是指某一电阻增大时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小;某一电阻减小时,与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大.
“并同”是指某一电阻增大时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大;某一电阻减小时,与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小.
含电容器电路的分析与计算
(1)电路稳定时电容器在电路中就相当于一个阻值无限大的元件,在电容器处的电路看作是断路,画等效电路时,可以先把它去掉.
(2)若要求解电容器所带电荷量时,可在相应的位置补上,求出电容器两端的电压,根据Q=CU计算.
(3)电路稳定时电容器所在支路上电阻两端无电压,该电阻相当于导线.
(4)当电容器与电阻并联后接入电路时,电容器两端的电压与并联电阻两端的电压相等.
(5)电路中的电流、电压变化时,将会引起电容器的充、放电,如果电容器两端的电压升高,电容器将充电,反之,电容器将放电.通过与电容器串联的电阻的电量等于电容器带电量的变化量.
二:考点题型归纳
一:闭合电路中的欧姆定律
1.在如图所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3V;当开关S1、S2均闭合时,电压表的读数为1.8V,已知电压表为理想电表,外接电阻为R、电源内阻为r.由以上数据可知为( )
A. B. C. D.
2.如图所示,小明同学把电流表、干电池和一个可变电阻串联,做成了一个测量电阻的装置。当将A、B两接线柱直接用导线连接时,电流表的读数为5.0mA。已知干电池的电动势1.5V,内阻,电流表的内阻。则可变电阻接入电路的阻值为( )
A. B. C. D.
3.下列关于闭合电路的说法中,错误的是( )
A.电源短路时,电源的外电压等于电动势
B.电源短路时,路端电压为零
C.电源断路时,路端电压最大
D.电源断路时内电压为零
二:闭合电路动态分析
4.在图示电路中,电源内阻不可忽略,、为定值电阻,G为灵敏电流计,V为理想电压表,平行板电容器两极板水平,开关S闭合后,位于电容器两板间的带电油滴恰好静止,现将滑动变阻器的滑片P向下移动,则以下说法正确的是( )
A.G中有从a到b的电流
B.V示数增大
C.油滴向上运动
D.电源内阻消耗功率减小
5.如图,是一实验电路图,在滑动触头由a端滑向b端的过程中,下列表述正确的是( )
A.电流表的示数变小 B.路端电压变大
C.电源的输出功率变小 D.电路的总电阻变大
6.如图所示的电路中,电压表都看做理想电表,电源内阻为r.闭合电键S,当把滑动变阻器的滑片P向b端移动时( )
A.电压表V1的示数变大,电压表V2的示数变小
B.电压表V1的示数变小,电压表V2的示数变大
C.电压表V1的示数变化量小于V2示数变化量
D.电压表V1的示数变化量大于V2示数变化量
三:含电容器的电路分析
7.电源、开关S、定值电阻R1和R3、光敏电阻R2、灯泡以及电容器连接成如图所示电路,电容器的两平行板水平放置.当开关S闭合,并且无光照射光敏电阻R2时,一带电液滴恰好静止在电容器两板间的M点.当用强光照射光敏电阻R2时,光敏电阻的阻值变小,则( )
A.电容器所带电荷量减少 B.灯泡变暗
C.电容器两极板间电压变大 D.液滴向下运动
8.如图所示的电路中,E为电池,R1.R2为可变电阻,R为定值电阻,C为平行板电容器,闭合开关S后,能使电容器带电量增加的方法是( )
A.增大R1的阻值
B.增大电容器两极板间的距离
C.减小R2的阻值
D.将电容器的两极板错开些
9.如图所示,电流表、电压表均为理想电表,L为小电珠.R为滑动变阻器,电源电动势为E,内阻为r.现将开关S闭合,当滑动变阻器滑片P向左移动时,下列结论正确的是( )
A.电流表示数变小,电压表示数变大
B.小电珠L变亮
C.电容器C上电荷量减小
D.电源的总功率变大
三:考点过关精练
一、单选题
10.如图所示,甲、乙为两个独立电源(外电路为纯电阻电路)的路端电压与通过它们的电流I的关系图线,下列说法中正确的是( )
A.路端电压都为U0时,它们的内电阻相等
B.电流都是I0时,两电源的内电压相等
C.电源甲的电动势大于电源乙的电动势
D.电源甲的内阻小于电源乙的内阻
11.如图所示,直线为某电源的图线,直线为某电阻的图线。用该电源和该电阻组成闭合电路后,该电阻正常工作。下列说法正确的是( )
A.该电源的电动势为
B.该电源的内阻为
C.该电阻的阻值为
D.该电源的输出功率为
12.将一电源电动势恒定为E,内阻恒定为r的电池,与阻值可变的纯电阻R连接,构成一个闭合电路。I表示电路的总电流,下列说法正确的是( )
A.由可知,电源输出电压随输出电流I的增大而减小
B.由可知,电源两端的电压随I的增大而增大
C.由可知,外电压随I的增大而增大
D.由可知,电源的输出功率P随输出电流I的增大而增大
13.在如图所示的电路中,闭合开关S,将滑动变阻器滑片P向右移动一段距离后,下列结论正确的是( )
A.灯泡L消耗的功率变大 B.电源内部消耗功率变小
C.电容器C上电荷量增多 D.电流表示数变小,电压表示数变大
14.如图所示,R4是由半导体材料制成的热敏电阻,电阻率随温度的升高而减小,电流表是安放在值班室的显示器,电源两极之间接一个报警器,当R4所在处出现火情时,电流表显示器的电流I和报警器两端的电压U的变化情况是( )
A.I变大,U变小 B.I变大,U变大
C.I变小,U变大 D.I变小,U变小
15.如图所示是某同学设计的称重仪的工作原理图,其中定值电阻的阻值为,金属电阻片的最大阻值为,其接入电路中的阻值R与称重台所受压力大小F的关系为(k为已知常量),显示表是由电流表改装成的,若时,电流表恰好显示表满偏,则下列有关该称重仪的说法中正确的是( )
A.电路中电流大小与称重台所受压力大小成正比
B.称重仪电路由于缺少开关而始终处于通路
C.重物重量越大,上消耗的功率越大
D.改装后的重量显示表的刻度是均匀的
16.2022年2月24日,我国以“一箭三星方式成功将遥感三十一号03组卫星送入预定轨道发射任务取得圆满成功卫星两翼的太阳电池板把太阳能转化为电能供卫星使用。如图所示,图线a是太阳能电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常量),图线b是某电阻R的U-I图像在该光照强度下将它们组成闭合回路时,则( )
A.电源的电动势为E=5V B.电阻两端的电压为U=3V
C.电阻的电流为I=0.4A D.硅光电池的内阻为3Ω
17.图示电路中,电源电动势E=12V,内阻r=4Ω,定值电阻R0=2Ω,变阻器Rx的最大阻值为10Ω,开关S闭合,下列判定正确的是( )
A.当Rx=2Ω时,定值电阻的功率最大
B.当Rx=6Ω时,变阻器的功率最大
C.当Rx=0时,电源的输出功率最大
D.当Rx=0时,电源的效率最高
18.某同学将一直流电源的总功率、输出功率和电源内部的发热功率随电流I变化的图线画在了同一坐标系内,如图所示,则下列选项正确的是( )
A.图中的直线表示输出功率
B.当电流时
C.当电流为1.5 A时,外电阻大小为
D.电源的电动势为8 V,内阻
19.如图甲所示,R为电阻箱,A为理想电流表,电源的电动势为E,内阻为r。图乙为电源的输出功率P与电流表示数I的关系图象,其中功率P0分别对应电流I1、I2,外电路电阻R1、R2。下列关系式中正确的是( )
A.I1+I2> B.I1+I2= C.> D.
