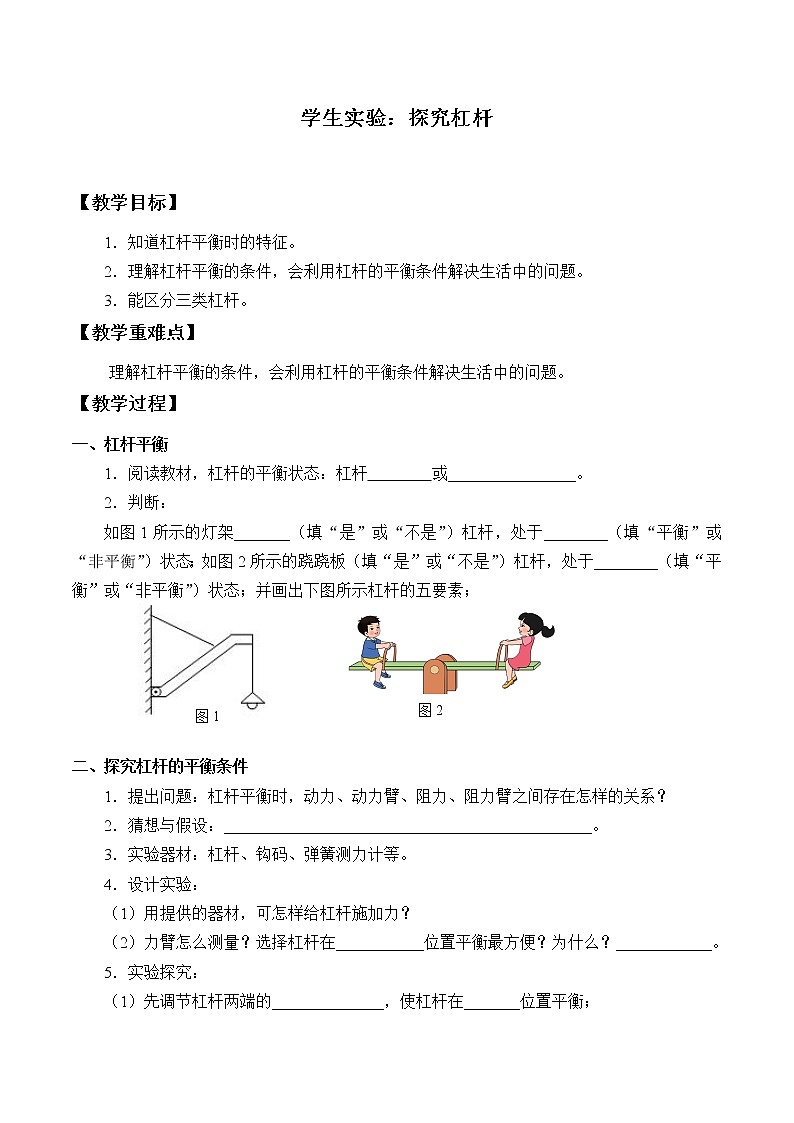

学生实验：探究杠杆

【教学目标】

1．知道杠杆平衡时的特征。

2．理解杠杆平衡的条件，会利用杠杆的平衡条件解决生活中的问题。

3．能区分三类杠杆。

【教学重难点】

    理解杠杆平衡的条件，会利用杠杆的平衡条件解决生活中的问题。

【教学过程】

一、杠杆平衡

1．阅读教材，杠杆的平衡状态：杠杆        或________________。

2．判断：

如图1所示的灯架_______（填“是”或“不是”）杠杆，处于________（填“平衡”或“非平衡”）状态；如图2所示的跷跷板（填“是”或“不是”）杠杆，处于________（填“平衡”或“非平衡”）状态；并画出下图所示杠杆的五要素；

二、探究杠杆的平衡条件

1．提出问题：杠杆平衡时，动力、动力臂、阻力、阻力臂之间存在怎样的关系？

2．猜想与假设：______________________________________________。

3．实验器材：杠杆、钩码、弹簧测力计等。

4．设计实验：

（1）用提供的器材，可怎样给杠杆施加力？

（2）力臂怎么测量？选择杠杆在___________位置平衡最方便？为什么？____________。

5．实验探究：

（1）先调节杠杆两端的______________，使杠杆在_______位置平衡；

（2）采用书上图5-13所示的第一种方法进行实验。当确定阻力和阻力臂后，改变动力和动力臂（或确定动力），将实验数据记录到表格中。

表5—1  探究杠杆的平衡条件

6．分析与论证：杠杆的平衡条件为______________________________________________。

用相应的字母表示为___________________________________。

例1：根据如图所示的信息，请计算要撬动石头应在撬棒上施加的力是多大？

例2：如图画出动力臂和阻力臂，若鱼的重力为20N动力臂为20cm，阻力臂为100cm，则人施加的动力为多少N？

三、杠杆类型

思考：以上两种杠杆有何特点？___________________________________。

例3：图3所示的用具中，属于费力杠杆的是

四、课堂反馈——学以致用促生成

1．右图所示的杠杆处于平衡状态，下列结果正确的是（    ）

A．G·OB=F·OA        B．G·OB=F·OB

C．G·OB=F·OC        D．G·OB=F·DA

2．图9—7所示，力F1．F2．F3．F4分别先后作用在撬棍上刚好撬动石头，其中作用力最小的是（    ）

A．F1　　 B．F2　 　　C．F3      D．F4

3．如图4所示的用具中，属于省力杠杆的是（    ）

4．杠杆的平衡条件是___________________________________，如果杠杆的动力臂是阻力臂的5倍，当杠杆平衡时，动力是阻力的________倍。

5．有一根重力为G 的均匀粗细的木棒放在水平地面上，稍抬起一端，所需的力为______。

6．如图所示是探究杆杠平衡条件的实验装置。

（1）两端螺母的作用是                    _______；

若杠杆在使用前发现左端低、右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向      调节；也可将杠杆左端的平衡螺母向        调节。此后，在整个实验过程中，是否还需再旋动两侧的平衡螺母？             。

（2）他得到的两组数据如下表所示：

这两组数据中，第    次实验的数据肯定有错误。经检查，发现是测量动力臂时读数错了；动力臂应为_____________。

7．如图所示，独轮车车斗和车内的煤受到的总重力G=900N，此重力作用于A点，车轴O点为支点。将车把抬起时。作用在车把上向上的力有多大？是否省力？
