人教版 (2019)必修 第一册第三章 相互作用——力5 共点力的平衡习题

这是一份人教版 (2019)必修 第一册第三章 相互作用——力5 共点力的平衡习题，共20页。试卷主要包含了两种平衡情形，两种平衡条件的表达式，由平衡条件得出的三个结论等内容，欢迎下载使用。

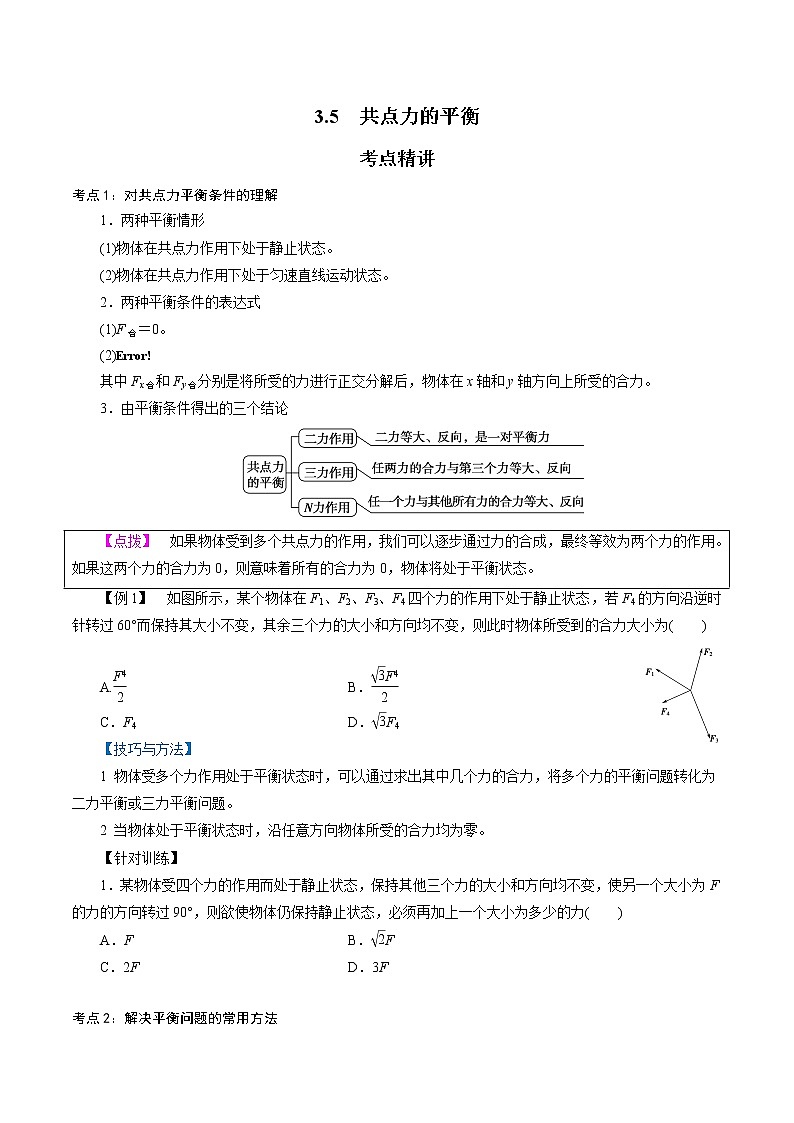

3.5 共点力的平衡
考点精讲
考点1：对共点力平衡条件的理解
1．两种平衡情形
(1)物体在共点力作用下处于静止状态。
(2)物体在共点力作用下处于匀速直线运动状态。
2．两种平衡条件的表达式
(1)F合＝0。
(2)
其中Fx合和Fy合分别是将所受的力进行正交分解后，物体在x轴和y轴方向上所受的合力。
3．由平衡条件得出的三个结论

【点拨】　如果物体受到多个共点力的作用，我们可以逐步通过力的合成，最终等效为两个力的作用。如果这两个力的合力为0，则意味着所有的合力为0，物体将处于平衡状态。
【例1】　如图所示，某个物体在F1、F2、F3、F4四个力的作用下处于静止状态，若F4的方向沿逆时针转过60°而保持其大小不变，其余三个力的大小和方向均不变，则此时物体所受到的合力大小为(　　)

A.　　　　　　　 B．
C．F4 D．F4
【技巧与方法】
1 物体受多个力作用处于平衡状态时，可以通过求出其中几个力的合力，将多个力的平衡问题转化为二力平衡或三力平衡问题。
2 当物体处于平衡状态时，沿任意方向物体所受的合力均为零。
【针对训练】
1．某物体受四个力的作用而处于静止状态，保持其他三个力的大小和方向均不变，使另一个大小为F的力的方向转过90°，则欲使物体仍保持静止状态，必须再加上一个大小为多少的力(　　)
A．F B．F
C．2F D．3F

考点2：解决平衡问题的常用方法

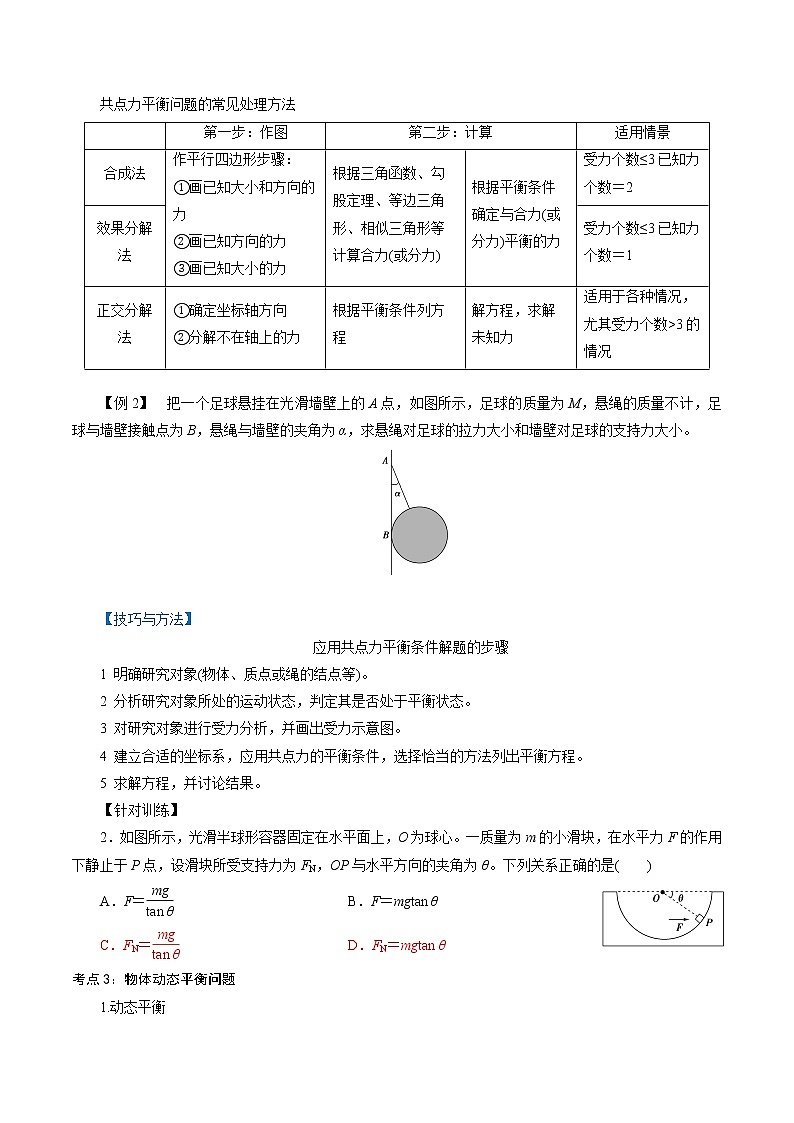

共点力平衡问题的常见处理方法

第一步：作图
第二步：计算
适用情景
合成法
作平行四边形步骤：
①画已知大小和方向的力
②画已知方向的力
③画已知大小的力
根据三角函数、勾股定理、等边三角形、相似三角形等计算合力(或分力)
根据平衡条件确定与合力(或分力)平衡的力
受力个数≤3已知力个数＝2
效果分解法
受力个数≤3已知力个数＝1
正交分解法
①确定坐标轴方向
②分解不在轴上的力
根据平衡条件列方程
解方程，求解未知力
适用于各种情况，尤其受力个数>3的情况

【例2】　把一个足球悬挂在光滑墙壁上的A点，如图所示，足球的质量为M，悬绳的质量不计，足球与墙壁接触点为B，悬绳与墙壁的夹角为α，求悬绳对足球的拉力大小和墙壁对足球的支持力大小。


【技巧与方法】
应用共点力平衡条件解题的步骤
1 明确研究对象(物体、质点或绳的结点等)。
2 分析研究对象所处的运动状态，判定其是否处于平衡状态。
3 对研究对象进行受力分析，并画出受力示意图。
4 建立合适的坐标系，应用共点力的平衡条件，选择恰当的方法列出平衡方程。
5 求解方程，并讨论结果。
【针对训练】
2．如图所示，光滑半球形容器固定在水平面上，O为球心。一质量为m的小滑块，在水平力F的作用下静止于P点，设滑块所受支持力为FN，OP与水平方向的夹角为θ。下列关系正确的是(　　)
A．F＝ B．F＝mgtan θ
C．FN＝ D．FN＝mgtan θ

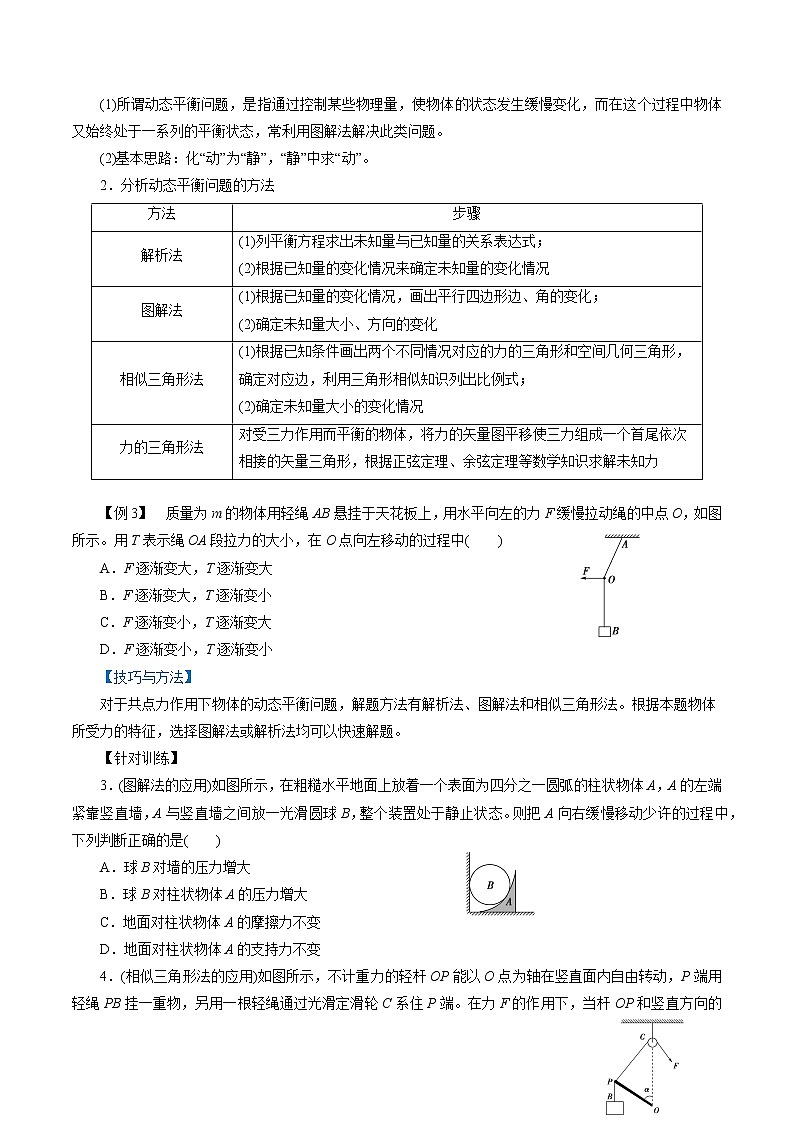

考点3：物体动态平衡问题
1.动态平衡
(1)所谓动态平衡问题，是指通过控制某些物理量，使物体的状态发生缓慢变化，而在这个过程中物体又始终处于一系列的平衡状态，常利用图解法解决此类问题。
(2)基本思路：化“动”为“静”，“静”中求“动”。
2．分析动态平衡问题的方法
方法
步骤
解析法
(1)列平衡方程求出未知量与已知量的关系表达式；
(2)根据已知量的变化情况来确定未知量的变化情况
图解法
(1)根据已知量的变化情况，画出平行四边形边、角的变化；
(2)确定未知量大小、方向的变化
相似三角形法
(1)根据已知条件画出两个不同情况对应的力的三角形和空间几何三角形，确定对应边，利用三角形相似知识列出比例式；
(2)确定未知量大小的变化情况
力的三角形法
对受三力作用而平衡的物体，将力的矢量图平移使三力组成一个首尾依次相接的矢量三角形，根据正弦定理、余弦定理等数学知识求解未知力

【例3】　质量为m的物体用轻绳AB悬挂于天花板上，用水平向左的力F缓慢拉动绳的中点O，如图所示。用T表示绳OA段拉力的大小，在O点向左移动的过程中(　　)
A．F逐渐变大，T逐渐变大
B．F逐渐变大，T逐渐变小
C．F逐渐变小，T逐渐变大
D．F逐渐变小，T逐渐变小
【技巧与方法】
对于共点力作用下物体的动态平衡问题，解题方法有解析法、图解法和相似三角形法。根据本题物体所受力的特征，选择图解法或解析法均可以快速解题。
【针对训练】
3．(图解法的应用)如图所示，在粗糙水平地面上放着一个表面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态。则把A向右缓慢移动少许的过程中，下列判断正确的是(　　)
A．球B对墙的压力增大
B．球B对柱状物体A的压力增大
C．地面对柱状物体A的摩擦力不变
D．地面对柱状物体A的支持力不变
4．(相似三角形法的应用)如图所示，不计重力的轻杆OP能以O点为轴在竖直面内自由转动，P端用轻绳PB挂一重物，另用一根轻绳通过光滑定滑轮C系住P端。在力F的作用下，当杆OP和竖直方向的夹角α(0<α<π)缓慢增大时，力F的大小应(　　)

A．逐渐增大 B．恒定不变
C．逐渐减小 D．先增大后减小






考点达标
考点一　对共点力平衡条件的理解
1．物体受F1、F2、F3三个共点力的作用，下面4组力的组合中，可以使物体处于平衡状态的是(　　)
A．F1＝9 N、F2＝1 N、F3＝5 N
B．F1＝8 N、F2＝3 N、F3＝15 N
C．F1＝4 N、F2＝2 N、F3＝10 N
D．F1＝6 N、F2＝10 N、F3＝10 N
2．孔明灯又叫天灯，俗称许愿灯，中国很多地方有放孔明灯的习俗。如图所示，一质量为m的孔明灯升空后与竖直方向夹角为θ斜向上匀速运动，则此孔明灯所受空气的作用力大小是(　　)

A．mg　　　　 B．mgtan θ
C. D．
考点二　解决平衡问题的常用方法
3．如图，一物块在水平拉力F的作用下沿水平桌面做匀速直线运动。若保持F的大小不变，而方向与水平面成60°角，物块也恰好做匀速直线运动，物块与桌面间的动摩擦因数为(　　)

A．2－ B．
C. D．
4．叠罗汉是一种两人以上层层叠成各种造型的游戏娱乐形式，也是一种高难度的杂技。如图所示为六人叠成的三层静态造型，假设每个人的重量均为G，下面五人的背部均呈水平状态，则最底层正中间的人的一只脚对水平地面的压力约为(　　)

A.G　 B．G　　　
C.G　 D．G
5．如图所示，用完全相同的轻弹簧A、B、C将两个相同的小球连接并悬挂，小球处于静止状态，弹簧A与竖直方向的夹角为30°，弹簧C水平，则弹簧A、C的伸长量之比为(　　)

A.∶4 B．4∶
C．1∶2 D．2∶1
考点三　物体动态平衡问题
6．(多选)半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN，在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态。如图所示是这个装置的纵截面图，若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止，在此过程中(　　)

A．MN对Q的弹力逐渐增大
B．地面对P的摩擦力逐渐增大
C．P、Q间的弹力先减小后增大
D．Q所受的合力逐渐增大
7．(多选)如图所示，晾晒衣服的绳子轻且光滑，悬挂衣服的衣架的挂钩也是光滑的，轻绳两端分别固定在两根竖直杆上的A、B两点，衣服处于静止状态。如果保持绳子A端的位置不变，将B端分别移动到不同的位置，下列判断正确的是(　　)

A．B端移动到B1位置时，绳子张力不变
B．B端移动到B2位置时，绳子张力不变
C．B端在杆上位置不变，将杆移动到虚线位置时，绳子张力变大
D．B端在杆上位置不变，将杆移动到虚线位置时，绳子张力变小
8．如图所示，一小球放置在木板与竖直墙面之间；设墙面对球的支持力大小为FN1，球对木板的压力大小为FN2；以木板与墙的连接处为轴，将木板从图示位置开始缓慢地转到水平位置。不计摩擦，在此过程中(　　)
A．FN1始终减小，FN2始终增大
B．FN1始终减小，FN2始终减小
C．FN1先增大后减小，FN2始终减小
D．FN1先增大后减小，FN2先减小后增大
9．如图所示，光滑半球的半径为R，有一质量为m的小球(球可视为质点)用一细线挂靠在半球上，细线上端通过一个定滑轮，在用力将小球缓慢往上拉的过程中，细线对小球的拉力F大小和小球紧压球面的力F2大小变化情况是(　　)

A．两者都变小 B．两者都变大
C．F变小，F2不变 D．F不变，F2变小


巩固提升
10．人站在自动扶梯的水平踏板上，随扶梯斜向上匀速运动，如图所示。下列说法正确的是(　　)

A．人受到重力和支持力的作用
B．人受到重力、支持力和摩擦力的作用
C．人受到的合外力不为零
D．人受到的合外力方向与速度方向相同
11．有一直角支架AOB，AO水平放置，表面粗糙；OB竖直向下，表面光滑。AO上面套有小环P，OB上面套有小环Q；两环质量均为m，两环间由一根质量可忽略、不可伸长的细绳相连，并在某一位置上平衡，如图所示。现将P环向左移动一小段距离，两环再次达到平衡状态，那么将移动后的平衡状态和原来的平衡状态相比较，AO杆对P环的支持力FN和细绳上的拉力FT，的变化情况是(　　)
A．FN不变，FT变大
B．FN不变，FT变小
C．FN变大，FT变大
D．FN变大，FT变小
12．如图甲所示，细绳AD跨过固定在水平横梁BC右端的定滑轮挂住一个质量为M1的物体，∠ACB＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量为M2的物体，求：

甲　　　　　　　　　乙
(1)细绳AC段的张力TAC与细绳EG的张力TEG之比；
(2)轻杆BC对C端的支持力；
(3)轻杆HG对G端的支持力。



13．如图所示，绳OC与竖直方向成30°角，O为质量不计的光滑的滑轮，用一根绳连接物体A和B，已知物体B重1 000 N，物体A重400 N，物体A在空中静止，物体B在地面上静止(不计绳的重力)。问：

(1)OC绳的拉力为多大？
(2)物体B所受地面的摩擦力和支持力分别为多大？

3.5 共点力的平衡
考点精讲
考点1：对共点力平衡条件的理解
1．两种平衡情形
(1)物体在共点力作用下处于静止状态。
(2)物体在共点力作用下处于匀速直线运动状态。
2．两种平衡条件的表达式
(1)F合＝0。
(2)
其中Fx合和Fy合分别是将所受的力进行正交分解后，物体在x轴和y轴方向上所受的合力。
3．由平衡条件得出的三个结论

【点拨】　如果物体受到多个共点力的作用，我们可以逐步通过力的合成，最终等效为两个力的作用。如果这两个力的合力为0，则意味着所有的合力为0，物体将处于平衡状态。
【例1】　如图所示，某个物体在F1、F2、F3、F4四个力的作用下处于静止状态，若F4的方向沿逆时针转过60°而保持其大小不变，其余三个力的大小和方向均不变，则此时物体所受到的合力大小为(　　)

A.　　　　　　　 B．
C．F4 D．F4


【分析】　物体在四个共点力作用下处于平衡状态时，这些力在任何一个方向上的合力均为零。其中任意三个力的合力必定与第四个力等大反向，作用在同一直线上。
【解析】C　由共点力的平衡条件可知，F1、F2、F3的合力应与F4等大、反向，当F4的方向沿逆时针转过60°而保持其大小不变时，F1、F2、F3的合力的大小仍等于F4，但方向与F4成120°角，由平行四边形定则可得，此时物体所受的合力大小为F4，故C正确。
【技巧与方法】
1 物体受多个力作用处于平衡状态时，可以通过求出其中几个力的合力，将多个力的平衡问题转化为二力平衡或三力平衡问题。
2 当物体处于平衡状态时，沿任意方向物体所受的合力均为零。
【针对训练】
1．某物体受四个力的作用而处于静止状态，保持其他三个力的大小和方向均不变，使另一个大小为F的力的方向转过90°，则欲使物体仍保持静止状态，必须再加上一个大小为多少的力(　　)
A．F B．F
C．2F D．3F
【解析】B　物体受四个力的作用而处于静止状态时，F与其余三个力的合力F′等大、反向，当F转过90°时，F′与F之间的夹角为90°，又F′＝F，两力的合力F合＝F，故要满足题意，必须再加上一个大小为F的力，故B正确。

考点2：解决平衡问题的常用方法
共点力平衡问题的常见处理方法

第一步：作图
第二步：计算
适用情景
合成法
作平行四边形步骤：
①画已知大小和方向的力
②画已知方向的力
③画已知大小的力
根据三角函数、勾股定理、等边三角形、相似三角形等计算合力(或分力)
根据平衡条件确定与合力(或分力)平衡的力
受力个数≤3已知力个数＝2
效果分解法
受力个数≤3已知力个数＝1
正交分解法
①确定坐标轴方向
②分解不在轴上的力
根据平衡条件列方程
解方程，求解未知力
适用于各种情况，尤其受力个数>3的情况

【例2】　把一个足球悬挂在光滑墙壁上的A点，如图所示，足球的质量为M，悬绳的质量不计，足球与墙壁接触点为B，悬绳与墙壁的夹角为α，求悬绳对足球的拉力大小和墙壁对足球的支持力大小。

【分析】　首先要对足球进行受力分析，足球受到重力、墙壁的支持力、悬绳拉力三个力的作用。然后作出三个力的示意图，根据三力平衡采用不同的方法求解。
【解析】　方法一：合成法。对足球受力分析，受重力Mg、墙的支持力FN、绳的拉力FT，由平衡条件知，FN与Mg的合力与FT等大反向，如图甲所示，由图可知，
FN＝Mgtan α，FT＝。

甲　　　　　　乙　　　　丙
方法二：矢量三角形法。足球受的三个力的合力为零，故可构成如图乙所示的闭合矢量三角形，由几何关系得FN＝Mgtan α，FT＝。
方法三：正交分解法。如图丙所示，将足球受到的拉力FT分解到水平方向和竖直方向，由平衡条件有FT·cos α＝Mg，FTsin α＝FN，故FT＝，FN＝Mgtan α。

【技巧与方法】
应用共点力平衡条件解题的步骤
1 明确研究对象(物体、质点或绳的结点等)。
2 分析研究对象所处的运动状态，判定其是否处于平衡状态。
3 对研究对象进行受力分析，并画出受力示意图。
4 建立合适的坐标系，应用共点力的平衡条件，选择恰当的方法列出平衡方程。
5 求解方程，并讨论结果。

【针对训练】
2．如图所示，光滑半球形容器固定在水平面上，O为球心。一质量为m的小滑块，在水平力F的作用下静止于P点，设滑块所受支持力为FN，OP与水平方向的夹角为θ。下列关系正确的是(　　)

A．F＝ B．F＝mgtan θ
C．FN＝ D．FN＝mgtan θ
【解析】A　滑块受力如图甲，由平衡条件知：＝tan θ，＝sin θ，则F＝，FN＝。

甲　　　　　　　　乙

丙　　　　　　　　丁
法二：效果分解法
将重力按产生的效果分解，如图乙所示，
F＝G2＝，FN＝G1＝。
法三：正交分解法
将滑块受的力水平、竖直分解，如图丙所示，
mg＝FN sin θ，F＝FNcos θ，联立解得：
F＝，FN＝。
法四：封闭三角形法
如图丁所示，滑块受的三个力组成封闭三角形，解直角三角形得：F＝，FN＝。

考点3：物体动态平衡问题
1.动态平衡
(1)所谓动态平衡问题，是指通过控制某些物理量，使物体的状态发生缓慢变化，而在这个过程中物体又始终处于一系列的平衡状态，常利用图解法解决此类问题。
(2)基本思路：化“动”为“静”，“静”中求“动”。
2．分析动态平衡问题的方法
方法
步骤
解析法
(1)列平衡方程求出未知量与已知量的关系表达式；
(2)根据已知量的变化情况来确定未知量的变化情况
图解法
(1)根据已知量的变化情况，画出平行四边形边、角的变化；
(2)确定未知量大小、方向的变化
相似三角形法
(1)根据已知条件画出两个不同情况对应的力的三角形和空间几何三角形，确定对应边，利用三角形相似知识列出比例式；
(2)确定未知量大小的变化情况
力的三角形法
对受三力作用而平衡的物体，将力的矢量图平移使三力组成一个首尾依次相接的矢量三角形，根据正弦定理、余弦定理等数学知识求解未知力

【例3】　质量为m的物体用轻绳AB悬挂于天花板上，用水平向左的力F缓慢拉动绳的中点O，如图所示。用T表示绳OA段拉力的大小，在O点向左移动的过程中(　　)
A．F逐渐变大，T逐渐变大
B．F逐渐变大，T逐渐变小
C．F逐渐变小，T逐渐变大
D．F逐渐变小，T逐渐变小
【分析】　本题考查的是共点力作用下物体的动态平衡问题。本题中结点O受到三个力作用处于动态平衡，一个力大小和方向不变，一个力的方向不变，分析另一个力方向变化时两个变力大小的变化情况，可采用解析法或图解法。
【解析】A　以O点为研究对象，设绳OA与竖直方向的夹角为θ，物体的重力为G，根据力的平衡条件可知F＝Gtan θ，T＝。随着O点向左移，θ变大，则F逐渐变大，T逐渐变大，A项正确。
【技巧与方法】
对于共点力作用下物体的动态平衡问题，解题方法有解析法、图解法和相似三角形法。根据本题物体所受力的特征，选择图解法或解析法均可以快速解题。
【针对训练】
3．(图解法的应用)如图所示，在粗糙水平地面上放着一个表面为四分之一圆弧的柱状物体A，A的左端紧靠竖直墙，A与竖直墙之间放一光滑圆球B，整个装置处于静止状态。则把A向右缓慢移动少许的过程中，下列判断正确的是(　　)
A．球B对墙的压力增大
B．球B对柱状物体A的压力增大
C．地面对柱状物体A的摩擦力不变
D．地面对柱状物体A的支持力不变
【解析】D　球B受重力、A的支持力F1和墙壁的压力F2，如图甲所示，设F1与竖直方向的夹角为θ，将重力G分解为G1和G2，则根据平衡条件可知，F1＝G1＝，F2＝G2＝Gtan θ。当A向右缓慢移动时，根据几何关系可知，A对球B的支持力F1与竖直方向的夹角θ减小，所以cos θ增大，tan θ减小，即墙壁对球B的压力F2减小，A对球B的支持力F1减小，根据牛顿第三定律可知，球B对墙壁的压力减小，球B对A的压力也减小，选项A、B错误；对A、B整体进行受力分析，如图乙所示，由平衡条件可知A受地面的摩擦力大小Ff＝F2，则Ff减小，地面对A的支持力等于A、B的重力之和，大小不变，选项C错误，选项D正确。

甲　　　　　　　　乙]
4．(相似三角形法的应用)如图所示，不计重力的轻杆OP能以O点为轴在竖直面内自由转动，P端用轻绳PB挂一重物，另用一根轻绳通过光滑定滑轮C系住P端。在力F的作用下，当杆OP和竖直方向的夹角α(0<α<π)缓慢增大时，力F的大小应(　　)

A．逐渐增大 B．恒定不变
C．逐渐减小 D．先增大后减小
【解析】A　对P点进行受力分析，如图所示，由相似三角形知识可得F＝G，由于OC不变，绳子长度PC逐渐增加，所以F逐渐增大，A正确。














考点达标
考点一　对共点力平衡条件的理解
1．物体受F1、F2、F3三个共点力的作用，下面4组力的组合中，可以使物体处于平衡状态的是(　　)
A．F1＝9 N、F2＝1 N、F3＝5 N
B．F1＝8 N、F2＝3 N、F3＝15 N
C．F1＝4 N、F2＝2 N、F3＝10 N
D．F1＝6 N、F2＝10 N、F3＝10 N
【解析】D　9 N和1 N的力的最小合力为8 N，与5 N的力的合力不可能为零，故A错误；8 N和3 N的力的最大合力为11 N，与15 N的力的合力不可能为零，故B错误；4 N和2 N的力的最大合力为6 N，与10 N的力的合力不可能为零，故C错误；6 N和10 N的力的合力范围是4～16 N，可能等于10 N，则三个力的合力可能为零，故D正确。
2．孔明灯又叫天灯，俗称许愿灯，中国很多地方有放孔明灯的习俗。如图所示，一质量为m的孔明灯升空后与竖直方向夹角为θ斜向上匀速运动，则此孔明灯所受空气的作用力大小是(　　)

A．mg　　　　 B．mgtan θ
C. D．
【解析】A　孔明灯受到重力和空气的作用力，因为孔明灯匀速运动，所以孔明灯所受重力和空气作用力等大反向，故选项A正确。
考点二　解决平衡问题的常用方法
3．如图，一物块在水平拉力F的作用下沿水平桌面做匀速直线运动。若保持F的大小不变，而方向与水平面成60°角，物块也恰好做匀速直线运动，物块与桌面间的动摩擦因数为(　　)

A．2－ B．
C. D．
【解析】C　当F沿水平方向时，物块受力如图甲所示，有F＝f，f＝μN，N＝mg，联立解得F＝μmg ①

甲　　　　　　　乙
当F与水平面成60°角时，物块受力如图乙所示，有Fcos 60°＝f′，f′＝μN′，N′＝mg－Fsin 60°，联立解得Fcos 60°＝μ(mg－Fsin 60°) ②
联立①②解得μ＝，C正确。
4．叠罗汉是一种两人以上层层叠成各种造型的游戏娱乐形式，也是一种高难度的杂技。如图所示为六人叠成的三层静态造型，假设每个人的重量均为G，下面五人的背部均呈水平状态，则最底层正中间的人的一只脚对水平地面的压力约为(　　)

A.G　 B．G　　　
C.G　 D．G
【解析】C　最上面人的重力为G，所以每条腿上的力均为；中间层左边的人，受到竖直向下的力为G＋＝，所以每条腿上的力均为，由对称性，中间层右边的人每条腿上的力也均为G；最底层中间的人，受到竖直向下的力为G＋＋＝，所以其每条腿上的力均为。即最底层正中间的人的一只脚对水平地面的压力约为G，故选项C正确。
5．如图所示，用完全相同的轻弹簧A、B、C将两个相同的小球连接并悬挂，小球处于静止状态，弹簧A与竖直方向的夹角为30°，弹簧C水平，则弹簧A、C的伸长量之比为(　　)

A.∶4 B．4∶
C．1∶2 D．2∶1
【解析】D　方法一：分别对两个小球受力分析，如图甲所示。

甲　　　　　　乙
FAsin 30°－FBsin α＝0，FB′sin α－FC＝0，FB＝FB′，得FA＝2FC，即弹簧A、C的伸长量之比为2∶1，选项D正确。
方法二：将两个小球作为一个整体，进行受力分析，如图乙所示。
由平衡条件知：FAsin 30°＝FC，解得FA＝2FC，即弹簧A、C的伸长量之比为2∶1，故选项D正确。
考点三　物体动态平衡问题
6．(多选)半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN，在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态。如图所示是这个装置的纵截面图，若用外力使MN保持竖直，缓慢地向右移动，在Q落到地面以前，发现P始终保持静止，在此过程中(　　)

A．MN对Q的弹力逐渐增大
B．地面对P的摩擦力逐渐增大
C．P、Q间的弹力先减小后增大
D．Q所受的合力逐渐增大
【解析】AB　对小圆柱体Q受力分析如图所示，P对Q的弹力为F，MN对Q的弹力为FN，挡板MN向右运动时，F和竖直方向的夹角逐渐增大，而小圆柱体所受重力大小不变，所以F和FN的合力大小不变，故选项D错误；由图可知，F和FN都在不断增大，故选项C错误，A正确；对P、Q整体受力分析知，地面对P的摩擦力大小就等于FN，所以地面对P的摩擦力也逐渐增大，故选项B正确。

7．(多选)如图所示，晾晒衣服的绳子轻且光滑，悬挂衣服的衣架的挂钩也是光滑的，轻绳两端分别固定在两根竖直杆上的A、B两点，衣服处于静止状态。如果保持绳子A端的位置不变，将B端分别移动到不同的位置，下列判断正确的是(　　)

A．B端移动到B1位置时，绳子张力不变
B．B端移动到B2位置时，绳子张力不变
C．B端在杆上位置不变，将杆移动到虚线位置时，绳子张力变大
D．B端在杆上位置不变，将杆移动到虚线位置时，绳子张力变小
【解析】ABD　以悬挂点为研究对象，画出受力分析图如图所示。

由于两侧绳子的拉力大小相等，可以推知两侧绳子与竖直方向的夹角θ相等。
由平衡条件得2Fcos θ＝F1＝mg，设绳长为L，左、右两侧绳长为L1、L2，两杆之间的宽度为d，所以L1sin θ＋L2sin θ＝d，则sin θ＝＝，由此可见，θ只由d、L决定，与其他因素无关，F的大小与绳子在B1、B2的位置无关，选项A、B正确；将杆移动到虚线位置时，d变小，θ变小，绳子张力变小，选项D正确。
8．如图所示，一小球放置在木板与竖直墙面之间；设墙面对球的支持力大小为FN1，球对木板的压力大小为FN2；以木板与墙的连接处为轴，将木板从图示位置开始缓慢地转到水平位置。不计摩擦，在此过程中(　　)

A．FN1始终减小，FN2始终增大
B．FN1始终减小，FN2始终减小
C．FN1先增大后减小，FN2始终减小
D．FN1先增大后减小，FN2先减小后增大
【解析】B　对小球受力分析如图所示，缓慢转动木板，可认为小球在任意位置受力平衡，以FN1的方向为x轴正方向、竖直向上为y轴正方向建立坐标系，设木板与墙面的夹角为θ，则将木板对球的支持力FN沿两坐标轴分解并根据共点力的平衡条件，得FNsin θ＝mg，FNcos θ＝FN1，所以FN＝，FN1＝mgcot θ。球对木板的压力大小等于木板对球的支持力大小，即FN2＝FN，当木板向下转动时，θ角增大，则FN2减小，FN1减小，故选项B正确。

9．如图所示，光滑半球的半径为R，有一质量为m的小球(球可视为质点)用一细线挂靠在半球上，细线上端通过一个定滑轮，在用力将小球缓慢往上拉的过程中，细线对小球的拉力F大小和小球紧压球面的力F2大小变化情况是(　　)

A．两者都变小 B．两者都变大
C．F变小，F2不变 D．F不变，F2变小
【解析】C　在小球往上移动的过程中，小球所受的重力不变，拉力F与重力的分力F1大小相等、方向相反，并且随着小球上移，F1与F2的方向均发生变化，此时力的平行四边形的形状变化规律不直观，力随角度变化的关系也难建立。而此处所求的力的变化关系是由于OA段细线缩短引起的，因此可建立与OA线段长度之间的变化关系。设OA段长为L，O点到半球顶的距离为d，△OO′A与力的矢量三角形相似，由此可得＝＝。当小球往上移动时，L减小，d、G和R都不变，因此F1减小(即F减小)，F2不变，故C项正确。

巩固提升
10．人站在自动扶梯的水平踏板上，随扶梯斜向上匀速运动，如图所示。下列说法正确的是(　　)

A．人受到重力和支持力的作用
B．人受到重力、支持力和摩擦力的作用
C．人受到的合外力不为零
D．人受到的合外力方向与速度方向相同
【解析】A　由平衡条件得人受重力和支持力，二者平衡，A项正确。
11．有一直角支架AOB，AO水平放置，表面粗糙；OB竖直向下，表面光滑。AO上面套有小环P，OB上面套有小环Q；两环质量均为m，两环间由一根质量可忽略、不可伸长的细绳相连，并在某一位置上平衡，如图所示。现将P环向左移动一小段距离，两环再次达到平衡状态，那么将移动后的平衡状态和原来的平衡状态相比较，AO杆对P环的支持力FN和细绳上的拉力FT，的变化情况是(　　)

A．FN不变，FT变大
B．FN不变，FT变小
C．FN变大，FT变大
D．FN变大，FT变小
【解析】B　本题先用整体法研究，再隔离分析。取P、Q两个环整体研究，在竖直方向上只有OA杆对其产生竖直向上的力(Q环不受杆向上的力)，故FN＝2mg，FN大小不变。
再取Q环研究，将拉力FT沿竖直、水平方向分解，如图所示，竖直分力FTy＝FTcos α，当α角由于P环左移而减小时，由于FTy＝mg，FT＝，故FT变小，故B正确。

12．如图甲所示，细绳AD跨过固定在水平横梁BC右端的定滑轮挂住一个质量为M1的物体，∠ACB＝30°；图乙中轻杆HG一端用铰链固定在竖直墙上，另一端G通过细绳EG拉住，EG与水平方向也成30°，轻杆的G点用细绳GF拉住一个质量为M2的物体，求：

甲　　　　　　　　　乙
(1)细绳AC段的张力TAC与细绳EG的张力TEG之比；
(2)轻杆BC对C端的支持力；
(3)轻杆HG对G端的支持力。
【解析】　(1)图甲中细绳AD跨过定滑轮拉住质量为M1的物体，物体处于平衡状态，绳AC段的拉力TAC＝TCD＝M1g；图乙中由TEGsin 30°＝M2g得TEG＝2M2g，所以得＝。
(2)图甲中，根据平衡规律，由几何关系可得＝＝，NC＝TAC＝M1g，方向和水平方向成30°，指向右上方。

甲　　　　　　　乙
(3)图乙中，根据平衡方程有TEGsin 30°＝M2g、TEGcos 30°＝NG，所以NG＝M2gcot 30°＝M2g，方向水平向右。
13．如图所示，绳OC与竖直方向成30°角，O为质量不计的光滑的滑轮，用一根绳连接物体A和B，已知物体B重1 000 N，物体A重400 N，物体A在空中静止，物体B在地面上静止(不计绳的重力)。问：

(1)OC绳的拉力为多大？
(2)物体B所受地面的摩擦力和支持力分别为多大？
【解析】　(1)以滑轮为研究对象，受力分析如图甲所示，因为同一根绳上各处拉力大小相等，故FB＝FA＝GA＝400 N，FC＝2GAcos 30°＝400 N。

甲　　　　　　乙
(2)对物体B受力分析，如图乙所示，根据B受力平衡的条件有：Ff＝FB′cos 30°＝FBcos 30°＝200 N，
FN＝GB－FB′sin 30°＝GB－FBsin 30°＝800 N。
