人教版八年级上册第4节 光的折射课后测评

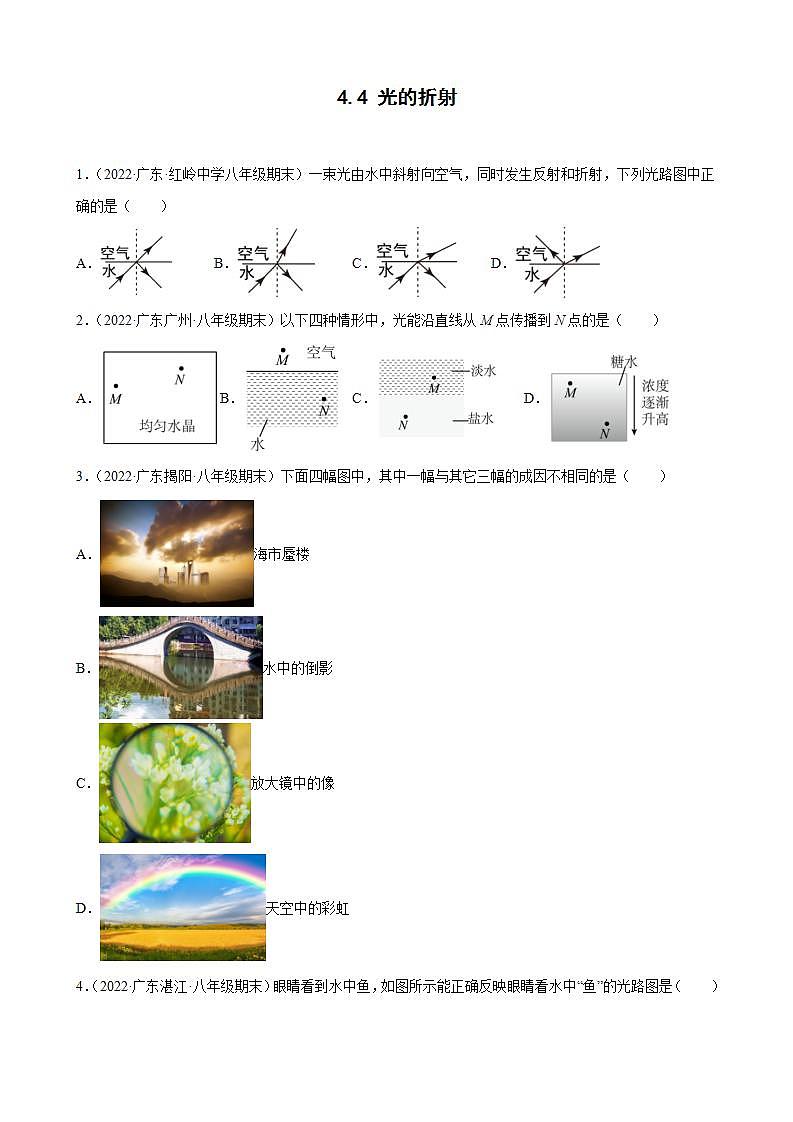

4.4 光的折射

1．（2022·广东·红岭中学八年级期末）一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是（　　）

A． B． C． D．

2．（2022·广东广州·八年级期末）以下四种情形中，光能沿直线从M点传播到N点的是（　　）

A．B． C． D．

3．（2022·广东揭阳·八年级期末）下面四幅图中，其中一幅与其它三幅的成因不相同的是（　　）

A．海市蜃楼

B．水中的倒影

C．放大镜中的像

D．天空中的彩虹

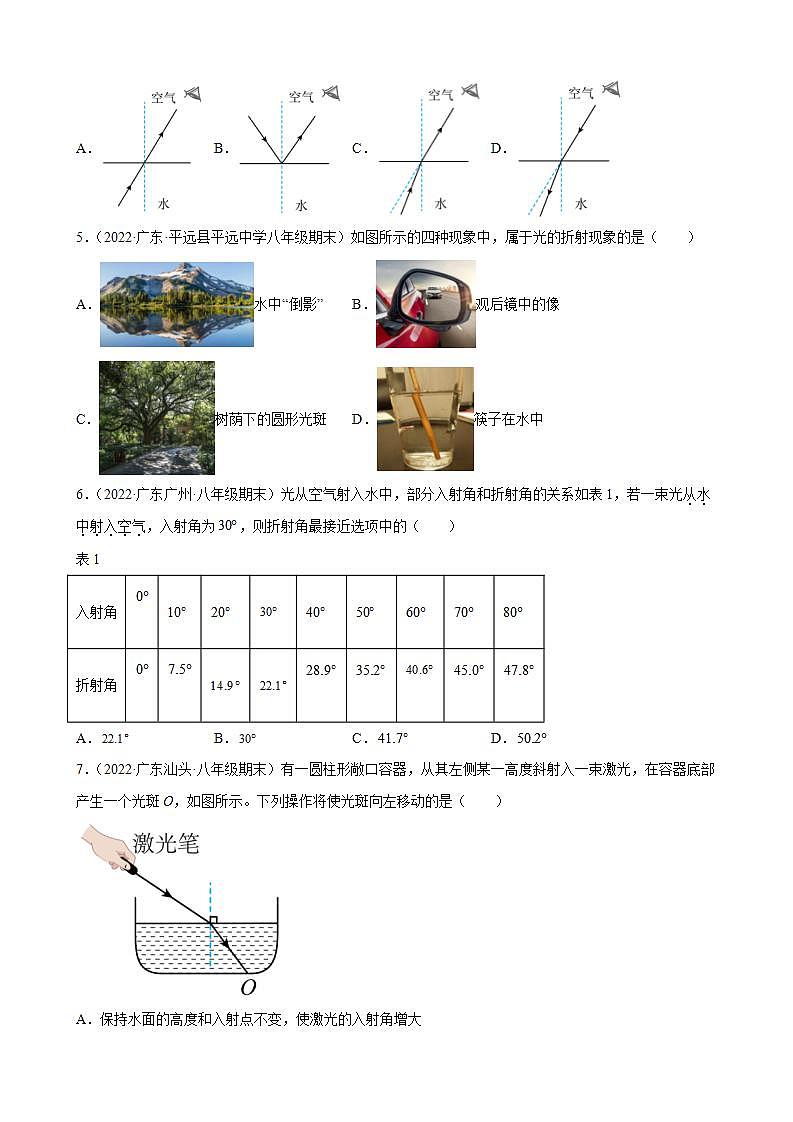

4．（2022·广东湛江·八年级期末）眼睛看到水中鱼，如图所示能正确反映眼睛看水中“鱼”的光路图是（　　）

A． B． C． D．

5．（2022·广东·平远县平远中学八年级期末）如图所示的四种现象中，属于光的折射现象的是（　　）

A．水中“倒影” B．观后镜中的像

C．树荫下的圆形光斑 D．筷子在水中

6．（2022·广东广州·八年级期末）光从空气射入水中，部分入射角和折射角的关系如表1，若一束光从水中射入空气，入射角为，则折射角最接近选项中的（       ）

表1

A． B． C． D．

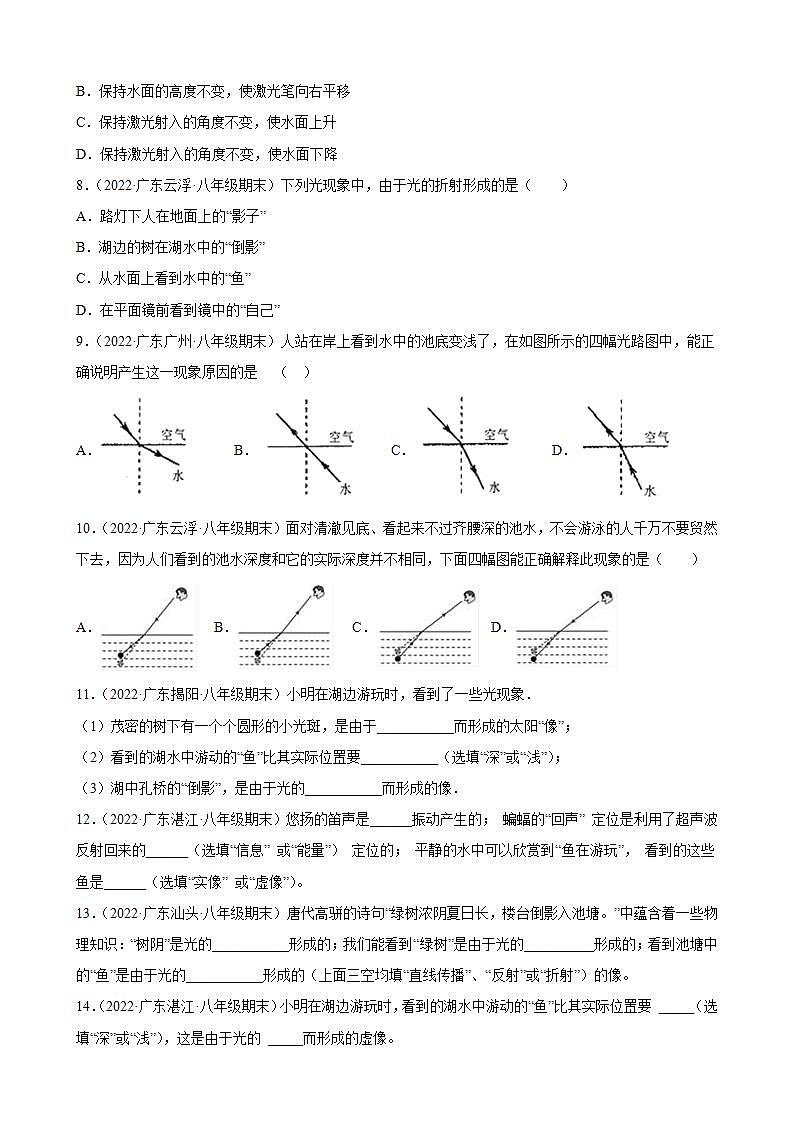

7．（2022·广东汕头·八年级期末）有一圆柱形敞口容器，从其左侧某一高度斜射入一束激光，在容器底部产生一个光斑O，如图所示。下列操作将使光斑向左移动的是（　　）

A．保持水面的高度和入射点不变，使激光的入射角增大

B．保持水面的高度不变，使激光笔向右平移

C．保持激光射入的角度不变，使水面上升

D．保持激光射入的角度不变，使水面下降

8．（2022·广东云浮·八年级期末）下列光现象中，由于光的折射形成的是（　　）

A．路灯下人在地面上的“影子”

B．湖边的树在湖水中的“倒影”

C．从水面上看到水中的“鱼”

D．在平面镜前看到镜中的“自己”

9．（2022·广东广州·八年级期末）人站在岸上看到水中的池底变浅了，在如图所示的四幅光路图中，能正确说明产生这一现象原因的是    （   ）

A．         B．       C．      D．

10．（2022·广东云浮·八年级期末）面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们看到的池水深度和它的实际深度并不相同，下面四幅图能正确解释此现象的是（       ）

A． B． C． D．

11．（2022·广东揭阳·八年级期末）小明在湖边游玩时，看到了一些光现象．

（1）茂密的树下有一个个圆形的小光斑，是由于___________而形成的太阳“像”；

（2）看到的湖水中游动的“鱼”比其实际位置要___________（选填“深”或“浅”）；

（3）湖中孔桥的“倒影”，是由于光的___________而形成的像．

12．（2022·广东湛江·八年级期末）悠扬的笛声是______振动产生的； 蝙蝠的“回声” 定位是利用了超声波反射回来的______（选填“信息” 或“能量”） 定位的； 平静的水中可以欣赏到“鱼在游玩”， 看到的这些鱼是______（选填“实像” 或“虚像”）。

13．（2022·广东汕头·八年级期末）唐代高骈的诗句“绿树浓阴夏日长，楼台倒影入池塘。”中蕴含着一些物理知识：“树阴”是光的___________形成的；我们能看到“绿树”是由于光的__________形成的；看到池塘中的“鱼”是由于光的___________形成的（上面三空均填“直线传播”、“反射”或“折射”）的像。

14．（2022·广东湛江·八年级期末）小明在湖边游玩时，看到的湖水中游动的“鱼”比其实际位置要 _____（选填“深”或“浅”），这是由于光的 _____而形成的虚像。

15．（2022·广东揭阳·八年级期末）从岸上看清澈池塘的深度比实际的要 _____（选填“深”或“浅”），这是由于光从 _____斜射向 _____时发生折射造成的，所以我们不能贸然独自下水，以免发生溺水事故。（后两空选填“水中”或“空气中”）

16．（2022·广东汕尾·八年级期末）如图所示，光线AO从空气斜射向水面时，入射角是50°，则反射光线是______，反射角的大小为______，当光线AO顺时针转动时，光线OC将______（选填“顺”或“逆”）时针转动。

17．（2022·广东广州·八年级期末）如图，光源A发出一束光射入水中，在水底形成光斑。

（1）画出①水面的反射光线；②水中的折射光线；③A点在水中的像______；

（2）逐渐往容器中加水，光斑会______（选填“左移”“右移”“不动”）。

18．（2022·广东佛山·八年级期末）日食和月食是由于光的______而产生的天文现象；白天能从各个方向看到同本书，是由于光的______；在岸上看到河中的鱼，是由于光的______。

19．（2022·广东汕尾·八年级期末）《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣”。如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在______（填写字母）处，这是由于______形成的像。用激光笔从A点向______（填写字母）处照射，可照亮铜钱。

20．（2022·广东揭阳·八年级期末）如图所示，人眼在A点观察到水中的点光源S所成的像处于B点位置，请画出人眼观察到像的光路图．

(       )

21．（2022·广东·汕头市金平区金园实验中学八年级期末）如图， A点是平静的湖水下潜水员的眼睛，B点是空中飞翔的小鸟，B′点是潜水员在水中看到小鸟的像。请画出潜水员看到小鸟的光路图。

22．（2022·广东汕头·八年级期末）小王在A点看到水中物体S的像在S′点，请你画出一条看到物体像S′的光路图。

(         )

23．（2022·广东佛山·八年级期末）如图所示，请画出图中光线对应的折射和反射光线，并标出反射角大小。

24．（2022·广东韶关·八年级期末）如图所示，画出入射光线AO的反射光线和折射光线。

25．（2022·广东肇庆·八年级期末）一束光从空气斜射到水面上，折射光线如图所示，请画出对应的入射光线和反射光线。

26．（2022·广东韶关·八年级期末）在如图所示中画出折射光线的大致位置。

27．（2022·广东汕头·八年级期末）如图，B点为海岸上一棵椰子树的顶点，请画出人在水下A点看到B点的光路图，并大致确定B点的像的位置B′。

28．（2022·广东东莞·八年级期末）如图一束光垂直于玻璃三棱镜的一个面射入，从三棱镜斜面射出，请画出这束光的光路图（保留作图痕迹）

29．（2022·广东佛山·八年级期末）如图所示，一束光从水中射出，请依据光的反射和折射规律，在答题卡相应位置画出反射光线和折射光线的大概位置。

30．（2022·广东茂名·八年级期末）“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。

31．（2022·广东佛山·八年级期末）如果甲是一束从空气斜射向玻璃的光线，入射角为60°，请在图中标出入射角，并画出折射光线的大致方向____。

32．（2022·广东湛江·八年级期末）如图所示，水下有一条鱼位于A点，A′为水面上的观众看到鱼的像的位置，B处有一个光源，请你在图中画出点B发光照亮A点的光路图。

33．（2022·广东深圳·八年级期末）如图，一束光从空气斜射入水中，请画出折射光线和反射光线。

参考答案：

1．C

【解析】

光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角；

光的折射归律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角。

一束光由水中斜射向空气，同时发生反射和折射，反射角等于入射角，折射角大于入射角，故选C。

2．A

【解析】

因为光在同种、均匀、透明的介质中是沿直线传播，题中只有均匀水晶是同种、均匀的，所以A符合题意，BCD均不符合题意。

故选A。

3．B

【解析】

海市蜃楼是由于光线在不均匀的大气中传播，传播方向发生弯折，产生的折射现象造成的，在放大镜中所成的像属于凸透镜成像，是光线发生折射造成的，天空中的彩虹是因为光线发生折射现象，使得人们能够看到五颜六色的彩虹；水中的倒影是因为光经水面反射到人们眼中形成的，属于光的发射。

故选B。

4．C

【解析】

眼睛看到水中鱼，是鱼反射的光进入人眼，即光从水中进入空气中；当光由水斜射入空气中时，折射角大于入射角，故C符合题意，ABD不符合题意。

故选C。

5．D

【解析】

A.水中的倒影相当于平面镜成像，属于光的反射，故A不符合题意；

B.观后镜中的像，为凸面镜成像 ，属于光的反射，故B不符合题意；

C.树荫下的圆形光斑为太阳经过树叶间的小孔在地面上成像，为小孔成像，属于光的直线传播，故C不符合题意；

D.筷子斜放入水杯中看起来错位，属于光的折射现象，故D符合题意。

故选D。

6．C

【解析】

由表中数据可知，光从空气射入水中，入射角在40°~50°之间，折射角在28.9°~35.2°之间，光从水中射入空气，根据光路可逆可知，如果入射角在28.9°~35.2°之间，则折射角在40°~50°之间，让光从水中斜射入空气，当入射角为30°时，折射角在40°~50°之间，故C符合题意，ABD不符合题意。

故选C。

7．C

【解析】

A．保持水面的高度和入射点不变，使激光的入射角增大，折射角也随之增大，容器底部光斑O向右移动，故A不符合题意；

B．保持水面的高度不变，使激光笔向右平移，入射点向右平移，折射光线向右平移，容器底部光斑O向右移动，故B不符合题意；

C．保持激光射入的角度不变，使水面上升，入射点左移，折射光线向左平移，容器底部光斑O向左移动，故C符合题意；

D．保持激光射入的角度不变，使水面下降，入射点右移，折射光线向右移，容器底部光斑O向右移动，故D不符合题意。

故选C。

8．C

【解析】

A．路灯下人在地面上的“影子”是光的直线传播形成的，故A不符合题意；

B．湖边的树在湖水中的“倒影”是光的反射形成的，故B不符合题意；

C．从水面上看到水中的“鱼”，光线从水中射入空气中，故是光的折射，故C符合题意；

D．在平面镜前看到镜中的“自己”，是光的反射，故D不符合题意。

故选 C。

9．D

【解析】

人站在岸上看到水中的池底变浅了，光是由水射向空气中，在光的折射中，折射光线、入射光线与法线在同一平面内；折射光线与入射光线分居法线两侧；光从水中斜射入空气中时，折射光线远离法线，折射角大于入射角。

A．图中光是由空气中斜射入水中，且折射角大于入射角，故A不符合题意；

B．图中折射角等于入射角，故B不符合题意；

C．图中光是由空气中斜射入水中，故C不符合题意；

D．图中光是由水中斜射入空气中，且折射角大于入射角，故D符合题意。

故选D。

10．C

【解析】

本题是光的折射定律的应用，折射定律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水或其它透明介质中时，折射光线靠近法线折射，折射角小于入射角．

AD．面对清澈见底的池水，池底的光从水中斜射入空气中，在水面发生折射，折射光线进入人的眼睛，选项AD光的传播方向错误，故AD错误．

BC．池底反射的光，从水中斜射入空气中，在水面处发生了折射，折射角大于入射角，人逆着折射光线看去，看到的是变浅的池底的虚像，即池水的实际深度比看到的池底要深，故B错误，C正确．

11．     光沿直线传播     浅     反射

【解析】

（1）茂密的树下有一个个圆形的小光斑，属于小孔成像，由光沿直线传播而形成的太阳的“像”．

（2）水中的鱼反射的光穿过水面，此时光在水面处发生折射，折射角大于入射角，即人眼逆着折射光线的方向看去，看到的是鱼的虚像，且虚像在实际鱼的上方，所以从岸边看到水中“鱼”的位置比鱼实际位置要浅一些．

（3）湖中的孔桥的倒影，属于平面镜成像，是由于光的反射而形成的虚像．

12．     空气柱     信息     虚像

【解析】

[1]声音是由物体的振动而产生的，悠扬的笛声是气流引起内部空气柱的振动而产生的。

[2]声音能传递信息，声音也可以传递能量。蝙蝠靠“回声” 定位来判断前方是否有障碍物，利用了声音能传递信息。

[3]看到水中的鱼是光从水中传入空气发生折射造成的，看到的是鱼的虚像。

13．     直线传播     反射     折射

【解析】

[1]“树阴”是光的直线传播遇到不透明的物体在其后面形成的阴影。

[2]“绿树”是由于树叶吸收了除去绿色以外的色光，反射出绿色光形成的。

[3]看到池塘中的“鱼”是鱼自身反射的光线经过水面折射出空气，人眼逆着光线看到的虚像。所以看到池塘中的“鱼”是光的折射形成的。

14．     浅     折射

【解析】

[1][2]鱼反射的光线由水中进入空气时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了；这是由于光的折射而形成的虚像。

15．     浅     水中     空气中

【解析】

[1][2][3]我们站在岸上看到池塘，池底反射的光从水中斜射入空气时，在水面发生光的折射，折射角大于入射角，我们逆着折射光线看去，看到的是变浅的虚像，所以看到池塘的深度比实际的要浅。

16．     OB     50°     顺

【解析】

[1]由图可知，光线AO从空气斜射向水面时，入射角是50°，由于反射光线和入射光线分居在法线两侧，所以反射光线是OB。

[2]在反射现象中，反射角等于入射角，所以反射角为50°。

[3] 由于折射光线和入射光线分居在法线两侧，折射光线和入射光线在不同介质中，所以OC为折射光线。当光线AO顺时针转动时，入射角变小，所以折射角也随之变小，所以光线OC将顺时针转动。

17．          右移

【解析】

（1）[1]由光的反射规律可知，反射角等于入射角，据此作出反射光线，因像与物关于平面镜对称，故可作出A点在水中的像A′点，又因光线从空气中斜射入水中时会发生折射，折射光线靠近法线，由此可作出水中的折射光线，如下图所示

（2）[2]逐渐往容器中加水时，水面会逐渐升高，入射光线射向水面的射入点会向右移，而入射角不变，故折射角也不变，故可知折射光线会向右移，即光斑会向右移。

18．     直线传播     漫反射     折射

【解析】

[1]日食的发生是由于月球挡住了太阳照射到地球上的光，月食是地球挡住了太阳向月球照射的光。因此日食和月食都是由于光的直线传播而产生的天文现象。

[2]我们能从各个不同方向看到同一个物体，是由于光在这个物体上发生了漫反射的缘故。发生漫反射时反射光线照射到不同的方向上。

[3]光从水中斜射进入空气时发生折射，折射角大于入射角，折射光线向水面偏折，我们看到水中的鱼是由光的折射形成的虚像。

19．     E     光的折射     E

【解析】

[1]来自硬币的光线会从水斜射入空气中发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像；虚像的位置比物体的实际位置偏高，所以从A处恰好看到铜钱的像在E处，这利用了光的折射。

[2]根据光路的可逆性可得，他用激光笔从A点向E处射出光束时，光线会原路返回，即可把铜钱照亮。

20．

【解析】

连接AB交水面于点O，过O点垂直水面作出法线，连接SO画出入射光线，连接OA画出折射光线，即为人眼观察到像的光路图．如图所示：

．

21．

【解析】

连接AB′，AB′与界面的交点即为入射点O，OA就是折射光线，连接BO，BO就是入射光线，即可完成水下A处的人看到小鸟的光路图，如图所示：

22．

【解析】

先确定折射点后，补出入射光线和折射光线，满足光由空气斜射进入水中时，折射光线向法线偏折，折射角小于入射角的规律。

S的光由水进入空气后进入人眼，人眼逆着折射光线看到S的像点，连接AS′交水面于点O，过O点垂直水面作出法线，连接SO画出入射光线，连接OA画出折射光线，如图所示：

23．

【解析】

过入射点作出法线，法线与水面的夹角为90°，由图可知，入射光线与水面的夹角为30°，则入射角

再根据反射角等于入射角即可画出反射光线。光从空气斜射入水中，所以折射角小于入射角，由此可以做出对应的折射光线，如图所示：

24．

【解析】

根据反射角等于入射角画出反射光线；当光从空气斜射入水中时，折射角小于入射角，据此画出折射光线，如图所示：

25．

【解析】

先过O点作空气和水的分界面的垂线，即法线，再根据光从空气斜射到水中折射角小于入射角确定入射光线，最后根据反射定律反射角等于入射角作出反射光线即可。如图所示

26．

【解析】

在光的折射现象中，折射光线与入射光线分别位于法线两侧，光由水斜射入空气时，折射角大于入射角，由此可大致确定折射光线的大致位置，如图所示：

27．

【解析】

连接BA，与水面相交于一点O，根据光的折射规律，则折射点O'在O的右侧，通过折射点O'做出法线，连接折射点O'与A点，即为折射光线，再根据折射角小于入射角，画出入射光线，在B的上方即为椰子树的实际位置B′，如图所示

28．

【解析】

解答：光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线．在作图时，注意先做出法线．如图所示：

点睛：根据光的折射规律作图即可．

29．

【解析】

光反射中，反射角等于入射角，反射光线与入射光线分居法线两侧；光折射中，空气中的角最大，入射光线与折射光线分居法线两侧，如下图所示：

30．

【解析】

眼睛观察到的池底A'点在池底A点的正上方，连接眼睛与A'点和水面的交点为折射点O，在图中 A'点是A点的像，光由A点发出，经水面射入空气中时发生折射，折射角大于入射角而射入人眼。 A'就在折射光线的反向延长线上。如图所示

31．

【解析】

首先入射点画出垂直于界面的法线，入射角为入射光线与法线的夹角，所以入射角为60度，根据光由空气斜射入玻璃中时，折射角小于入射角，大致画出折射光线，如图所示

32．

【解析】

由题意，连接光源B和像点A′，与水面的交点为入射点，连接光源B与入射点的连线为入射光线，连接入射点与A的连线为光源B发光照亮A的折射光线，如图所示：

33．

【解析】

根据光的反射定律可知，反射光线和入射光线分居法线两侧，反射角等于入射角，在法线另一侧交界面上方画出反射光线；光线由空气斜射入水中，折射角小于入射角，在法线另一侧交界面下方画出相应的折射光线，如下图所示：
