物理人教版 (2019)1 磁场对通电导线的作用力教案配套ppt课件

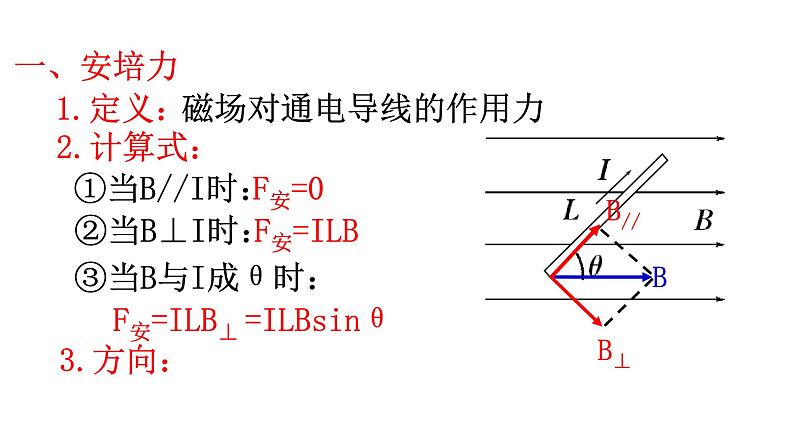

这是一份物理人教版 (2019)1 磁场对通电导线的作用力教案配套ppt课件，共21页。PPT课件主要包含了知识回顾，磁场力为零，磁场力最大，安培力，计算式，①当BI时，F安0，②当B⊥I时，F安ILB，③当B与I成θ时等内容，欢迎下载使用。

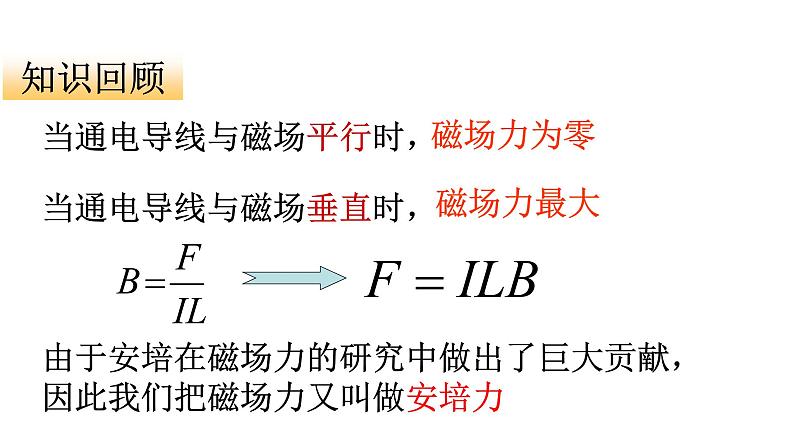

当通电导线与磁场垂直时，
当通电导线与磁场平行时，
由于安培在磁场力的研究中做出了巨大贡献，因此我们把磁场力又叫做安培力
磁场对通电导线的作用力

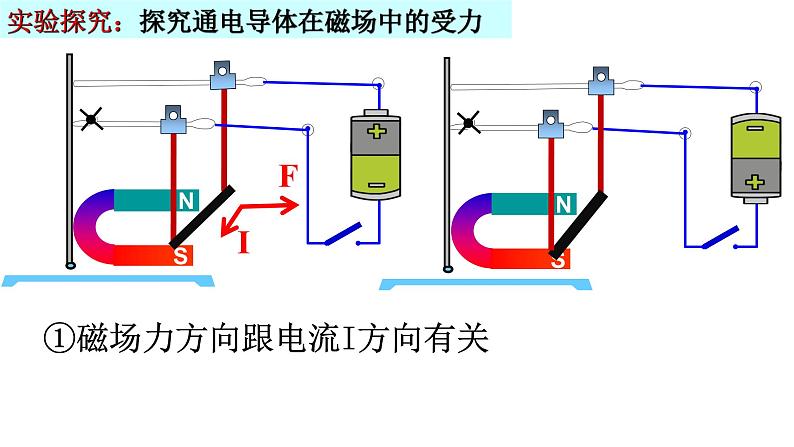

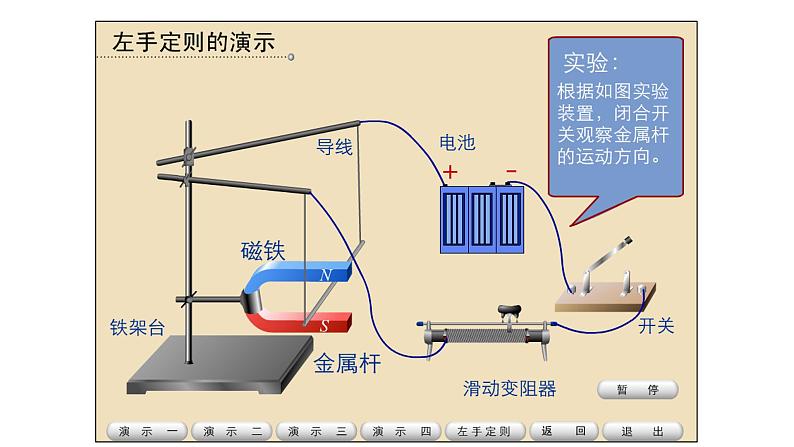

实验探究：探究通电导体在磁场中的受力
①磁场力方向跟电流I方向有关
N
②磁场力方向跟磁场B方向有关
S

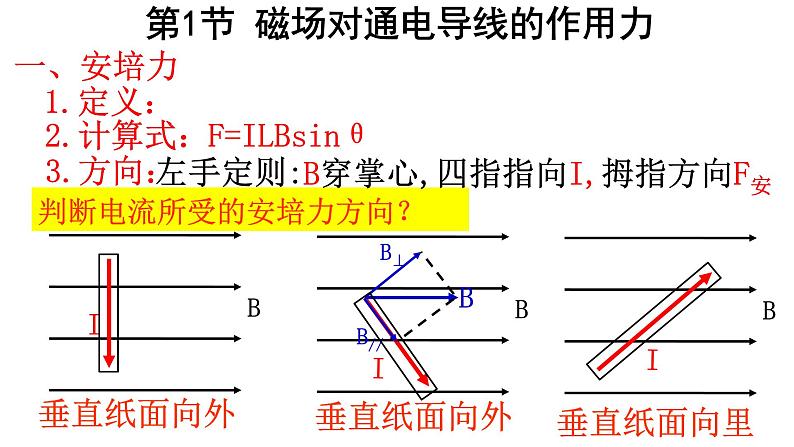

判断电流所受的安培力方向？
B穿掌心,四指指向I,拇指方向F安

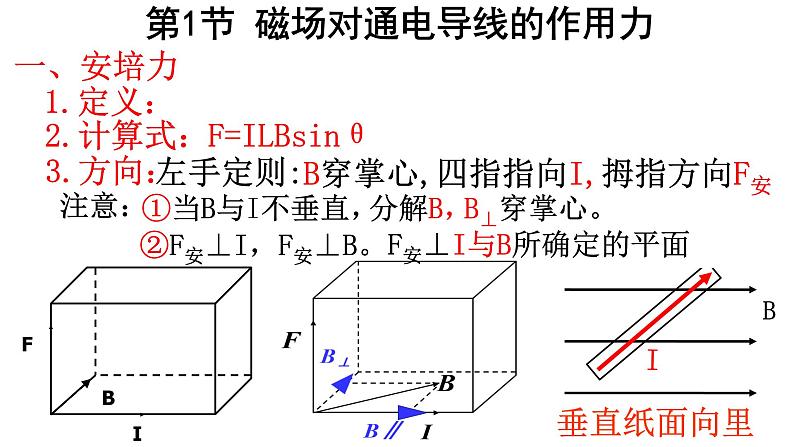

第1节 磁场对通电导线的作用力
②F安⊥I，F安⊥B。
F安⊥I与B所确定的平面
思考：如图所示：LI与L2是相互垂直的直导线，通以I的电流，放在磁感应强度为B的磁场中，求它们受到的安培力大小和方向？
③对于曲线电流、式中的L指有效长度
问题：如图所示，两条平行的通电直导线之间会通过磁场发生相互作用
【例1】 关于垂直于磁场方向的通电直导线所受磁场力的方向，正确的说法是（ ）A．跟磁场方向垂直，跟电流方向平行B．跟电流方向垂直，跟磁场方向平行C．既跟磁场方向垂直，又跟电流方向垂直D．既不跟磁场方向垂直，又不跟电流方向垂直
【例2】画出图中电流所受安培力的方向。
【例3】如图所示，在倾角为30的斜面上，放置两条宽L＝0.5m的光滑平行导轨，将电源、滑动变阻器用导线连接在导轨上，在导轨上横放一根质量为m＝0.2kg的金属棒ab，电源电动势E＝12V，内阻r＝0.3Ω，磁场方向垂直轨道所在平面，B＝0.8T。欲使棒ab在轨道上保持静止，滑动变阻器的使用电阻R应为多大？（g取10m/s2，其它电阻不计）
【例4】如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根直导线MN，导线与磁场垂直，给导线通以由N向M的电流，则( )A. 磁铁对桌面压力减小，不受桌面的摩擦力作用B. 磁铁对桌面的压力减小，受桌面的摩擦力作用C. 磁铁对桌面的压力增大，受桌面的摩擦力作用D. 磁铁对桌面的压力增大，不受桌面摩擦力作用
【变式4】如图所示，条形磁铁放在水平桌面上，在其左上方固定一根直导线MN，导线与磁场垂直，给导线通以由N向M的电流，则( )A. 磁铁对桌面压力减小，不受桌面的摩擦力作用B. 磁铁对桌面的压力减小，受桌面的摩擦力作用C. 磁铁对桌面的压力增大，受桌面的摩擦力作用D. 磁铁对桌面的压力增大，不受桌面摩擦力作用
电流微元法、特殊位置法、等效法分析运动
