09 电功和电功率-江苏省无锡市五年（2018-2020）中考真题分类汇编
一、单选题

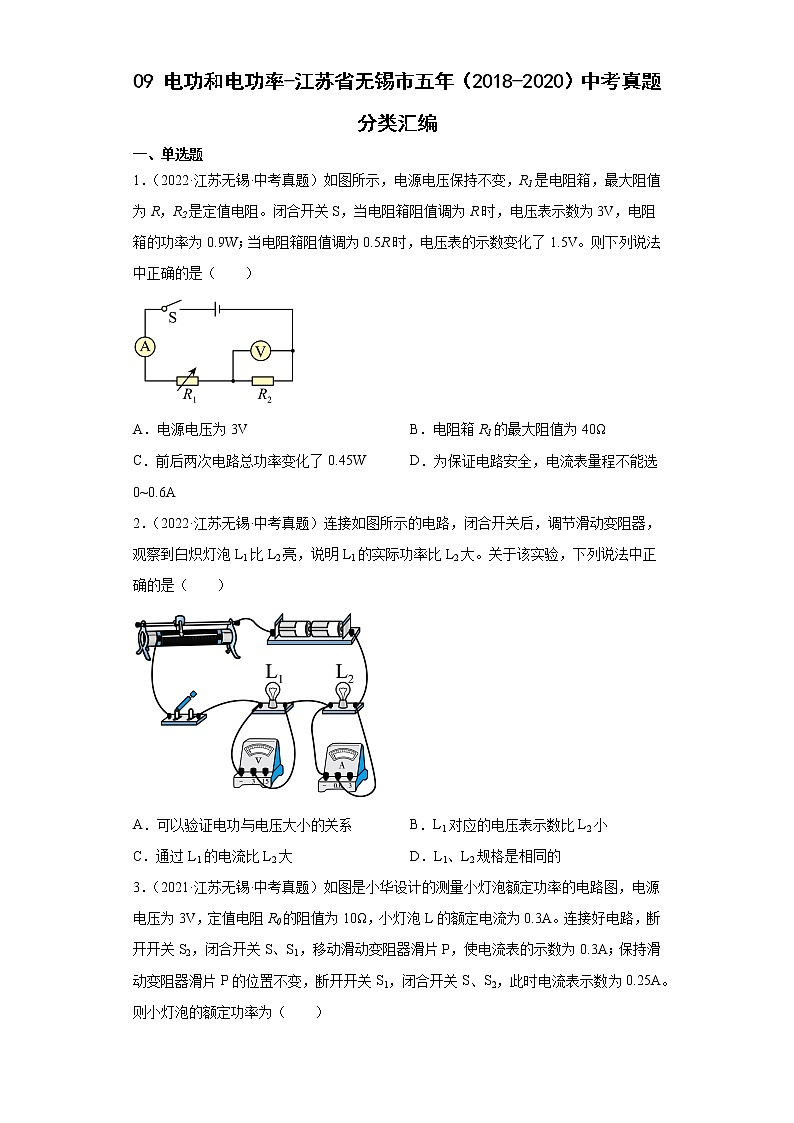

1．（2022·江苏无锡·中考真题）如图所示，电源电压保持不变，R1是电阻箱，最大阻值为R，R2是定值电阻。闭合开关S，当电阻箱阻值调为R时，电压表示数为3V，电阻箱的功率为0.9W；当电阻箱阻值调为0.5R时，电压表的示数变化了1.5V。则下列说法中正确的是（　　）

A．电源电压为3V B．电阻箱R1的最大阻值为40Ω
C．前后两次电路总功率变化了0.45W D．为保证电路安全，电流表量程不能选0~0.6A
2．（2022·江苏无锡·中考真题）连接如图所示的电路，闭合开关后，调节滑动变阻器，观察到白炽灯泡L1比L2亮，说明L1的实际功率比L2大。关于该实验，下列说法中正确的是（　　）

A．可以验证电功与电压大小的关系 B．L1对应的电压表示数比L2小
C．通过L1的电流比L2大 D．L1、L2规格是相同的

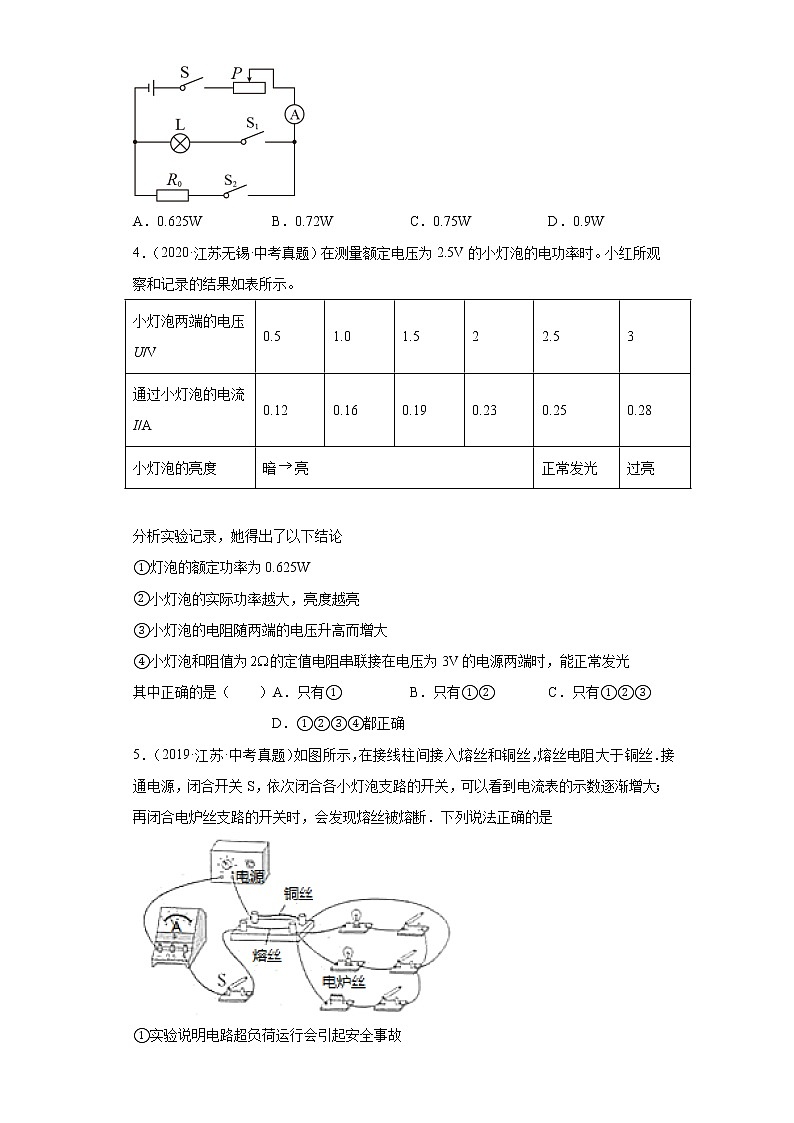

3．（2021·江苏无锡·中考真题）如图是小华设计的测量小灯泡额定功率的电路图，电源电压为3V，定值电阻R0的阻值为10Ω，小灯泡L的额定电流为0.3A。连接好电路，断开开关S2，闭合开关S、S1，移动滑动变阻器滑片P，使电流表的示数为0.3A；保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，此时电流表示数为0.25A。则小灯泡的额定功率为（　　）

A．0.625W B．0.72W C．0.75W D．0.9W
4．（2020·江苏无锡·中考真题）在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗亮
正常发光
过亮

分析实验记录，她得出了以下结论
①灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
④小灯泡和阻值为的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确的是（　　）A．只有① B．只有①② C．只有①②③ D．①②③④都正确

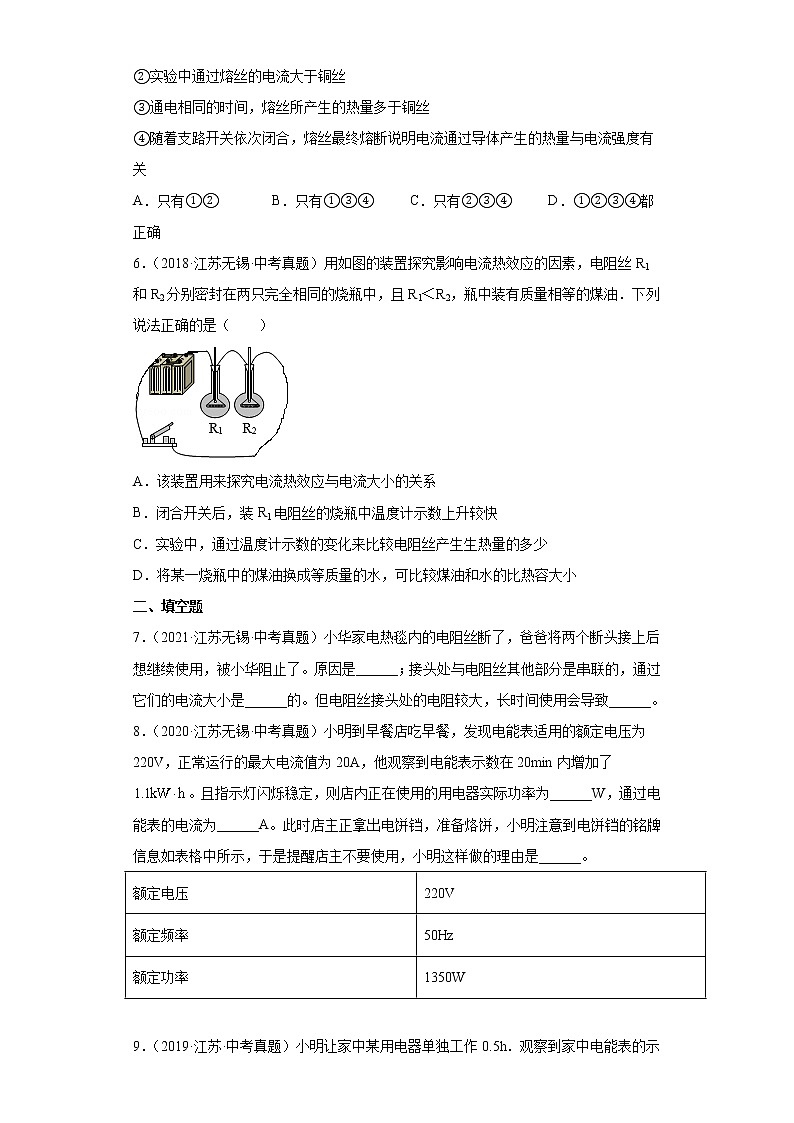

5．（2019·江苏·中考真题）如图所示，在接线柱间接入熔丝和铜丝，熔丝电阻大于铜丝．接通电源，闭合开关S，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐增大；再闭合电炉丝支路的开关时，会发现熔丝被熔断．下列说法正确的是

①实验说明电路超负荷运行会引起安全事故
②实验中通过熔丝的电流大于铜丝
③通电相同的时间，熔丝所产生的热量多于铜丝
④随着支路开关依次闭合，熔丝最终熔断说明电流通过导体产生的热量与电流强度有关
A．只有①② B．只有①③④ C．只有②③④ D．①②③④都正确
6．（2018·江苏无锡·中考真题）用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是（　　）

A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
二、填空题
7．（2021·江苏无锡·中考真题）小华家电热毯内的电阻丝断了，爸爸将两个断头接上后想继续使用，被小华阻止了。原因是______；接头处与电阻丝其他部分是串联的，通过它们的电流大小是______的。但电阻丝接头处的电阻较大，长时间使用会导致______。
8．（2020·江苏无锡·中考真题）小明到早餐店吃早餐，发现电能表适用的额定电压为220V，正常运行的最大电流值为20A，他观察到电能表示数在20min内增加了。且指示灯闪烁稳定，则店内正在使用的用电器实际功率为______W，通过电能表的电流为______A。此时店主正拿出电饼铛，准备烙饼，小明注意到电饼铛的铭牌信息如表格中所示，于是提醒店主不要使用，小明这样做的理由是______。
额定电压
220V
额定频率
50Hz
额定功率
1350W

9．（2019·江苏·中考真题）小明让家中某用电器单独工作0.5h．观察到家中电能表的示数由 变为则该用电器消耗的电能为________kW•h，实际功率为________kW．
10．（2018·江苏无锡·中考真题）某型号的电热水壶，额定电压220V，额定功率1000W，该电热水壶的发热电阻为____Ω，用该电热水壶加热lkg水，水由20℃加热到100℃，不考虑热量损失，则它正常加热的时间为____min．（c＝4.2×103J/（kg•℃））
三、作图题
11．（2019·江苏·中考真题）请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作．
( )

12．（2018·江苏无锡·中考真题）按要求作图：如图，请将两孔插座正确接入家庭电路中．
( )

四、实验题
13．（2022·江苏无锡·中考真题）用图甲所示的电路测量小灯泡的功率，器材有：电源、开关、电流表、电压表、滑动变阻器（20Ω 1.5A）、额定电压为2.5V的小灯泡各一个，导线若干。

（1）闭合开关前，需要检查电流表、电压表的指针是否____________，并“将滑动变阻器的滑片P移至____________（选填“A”或“B”端）；
（2）接通电源，闭合开关后，无论怎样移动滑片P，小灯泡均不发光，电流表指针不偏转，电压表指针有明显偏转，说明电压表与电源之间的电路连接是____________，若电路中只有一处故障，则可能是____________；
（3）排除故障后，重新开始实验，电源电压保持不变，闭合开关，电压表示数为0.5V，电流表示数为0.12A；移动滑片P，当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，为____________A，则小灯泡的额定功率为____________W，此时滑动变阻器消耗的功率____________W。
14．（2022·江苏无锡·中考真题）用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=6Ω、R2=3Ω。闭合开关前，记录下煤油的初温度t0；接通电源，同时闭合开关S1、S2，记录下电流I，通电相同时间，记录下煤油的末温度，结果如表所示，则R1、R2所在锥形瓶中的煤油升温所吸收的热量之比为_________ 比较①③可知，导体产生的热量与____________有关；比较____________（选填序号）可知，导体产生的热量与电阻有关，若要探究导体产生的热量与通电时间的关系，应进行的探究是：____________。
序号
电阻
电流I/A
初温度t0/℃
末温度/℃
①
R1
1.0
20
30
②
R2
1.0
20
24
③
R3
1.5
20
44


15．（2019·江苏无锡·中考真题）小明和小红做测量小灯泡的功率实验，实验目的是测量小灯泡的额定功率和实际功率．器材有：电压恒为4.5V的电源，额定电压为3.8V的小灯泡，滑动变阻器（20Ω 2A）电压表，电流表，开关各一个，导线若干．

（1）小明连接了如图甲所示的电路，准备将电压表连接在小灯泡两端，电压表的示数如图乙所示，小红认为这样连接电压表不妥，理由是：____________________________________
（2）小明和小红讨论后，选择0～3V的量程，将电压表并联在滑动变阻器的A、B接线柱上，请你用笔画线代替导线将电路连接完整．
( )
（3）正确连接好电路后，他们采用合理的操作方式，闭合开关，移动滑片P，读出电压表，电流表的示数，观察小灯泡的亮度变化，记录在下表中：
电压表的示数U/V
2.9
2.5
2.3
1.7
0.7
0.5
0
电流表的示数I/A
0.20
0.22
0.24
0.26

0.31
0.34
▲







小灯泡的亮度
逐渐变亮

①为达成实验目的，请将表格中的栏目补充完整：________________________．
②当电压表示数为0.7V时，电流表示数如图丙所示，则小灯泡的额定功率为________．
③实验结果表明，小灯泡的亮度与实际功率的关系是：________________．
④实验时，若移动滑片P至B端，则开关闭合后会出现________现象，导致器材可能损坏．
五、综合题
16．（2022·江苏无锡·中考真题）家用食具消毒柜是对家庭餐具进行消毒、烘干的生活健康器具。某品牌消毒柜的电路原理图如图所示，下表是它的部分参数，消毒电路由S1、紫外线灯管L、发热管R1、温控开关K组成，K开始时处于闭合状态，当柜内温度超过120℃时断开，当温度降到120℃以下时自动闭合，烘干电路由S2、发热管R2、电磁继电器开关组成，其中R2正常工作时的功率为烘干功率，烘干时，当电磁铁线圈中的电流达到0.02A，衔铁被吸起，触点D、E断开：当电磁铁线圈中电流减小到0.01A，衔铁被释放，触点D、E重新接触，使烘干温度维持在55℃～85℃控制电路电压U=6V，R3是定值电阻，RT是热敏电阻，其温度与消毒柜内温度相同，阻值随温度升高而减小，电磁铁线圈的电阻忽略不计。

额定电压
220V
紫外线灯管功率
20W
烘干功率
500W
烘干温度
55℃-85℃

某次使用时，将餐具放人消毒柜内，关闭好柜门，将插头插人家庭电路的插座中，电压为220V。闭合开关S、S1，对餐具消毒15min；断开开关S1，闭合S、S2、S3，再烘干60min。
（1）若为该消毒柜写一份使用时的安全注意事项，其中错误的是__________
A．禁止用潮湿的手操作
B．消毒柜的金属外壳不需要接地
C．消毒时切勿将塑料等不耐高温的食具靠近R1
D．严禁在无保护条件下，直视正在工作中的紫外线灯管
（2）烘干期间，当消毒柜内温度为55℃时，控制电路中RT的阻值为500Ω，则当消毒柜内温度为85℃时，RT的阻值为多少__________？
（3）若本次消毒、烘干电路实际消耗的电能为，其中，消毒时，L和R1同时正常工作时通过消毒电路的总电流为1A；烘干时，R2实际工作时间为总烘干时间的20%。则R1=____________Ω，R1实际工作时间为__________min。
17．（2021·江苏无锡·中考真题）图甲为某品牌电压力锅，其电路原理图如图乙所示。电源转换器将U＝220V的电压转换为直流低电压U'，R是热敏电阻，温度与锅内温度保持一致，当温度为100°C时，R的阻值为1700Ω，温度每升高1°C，阻值减小80Ω。R'是可调电阻，电磁铁线圈电阻忽略不计，当电磁铁线圈中的电流达到0.02A时，衔铁P被吸起（开关断开），此时锅内温度为115°C；当电流减小到0.012A时，衔铁P被释放（开关重新接通），此时锅内温度为110°C。S为电源开关；S1为定时器开关，闭合后自动开始计时，计时结束会自动断开，无外力不再闭合，S2为保温开关，开始时处于闭合状态，当锅内温度达到80°C时断开，当锅内温度低于60°C时自动闭合，保压指示灯L1、保温指示灯L2阻值可忽略。R1、R2阻值均为110kΩ，R3为加热盘，额定电压为220V，电阻为48.4Ω。
某次煮饭时，电压力锅内加入适量米和水，盖好盖子，闭合S、S1，电压力锅进入“加热”工作状态，6min后灯L1亮起，电压力锅进入“保压”工作状态，保压期间，观察到灯L1间歇发光；再过一段时间，S1断开，灯L2亮起，电压力锅进入“保温”工作状态。
（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为多少？( )
（2）电压力锅进入“保温”工作状态后，下列说法中错误的是______；
A．灯L1、L2间歇发光
B．灯L1会熄灭、灯L2间歇发光
C．当锅内温度低于60°C时，R3正常工作
D．当锅内温度达到80°C时，通过R3的电流小于0.002A
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C，可调电阻R'接入电路的阻值为多少？( )

18．（2020·江苏无锡·中考真题）冬季，汽车后风窗玻璃上常会形成一层薄霜，导致驾驶员无法准确观察后方情况。为保障行车安全，后风窗玻璃装有加热除霜电路。如图甲所示，是某同学设计的模拟汽车后风窗玻璃加热电路，它由控制电路和受控电路组成。控制电路中S接“手动”时，电磁铁A通电吸引衔铁，使触点、接触、受控电路中电热丝工作，对玻璃均匀加热。S接“自动”时，加热过程中，玻璃温度升高至45℃时，触点、恰好脱开，此时控制电路中通过的电流为0.02A。电路中U1=6V，U2=12V，R0=150，R2=0.8Ω，R1为固定在玻璃内的热敏电阻，其温度始终与玻璃温度相同，阻值随温度升高而增大。若电热丝R2所产生的热量完全被玻璃吸收，玻璃质量为9kg，玻璃比热容为（0.8×103J/(kg·℃)）。电磁铁A线圈的电阻忽略不计。

(1)开关S接“手动”：
①电磁铁A通电时具有磁性，此现象称为电流的______效应，A的上端是______极。
②将玻璃从加热至．所需的时间是______？
(2)开关S接“自动”。玻璃的温度为15℃和45℃时，控制电路的功率相差了，则时热敏电阻的阻值为______。
(3)汽车后风窗玻璃上的电热丝是通过丝网印刷的方式将专用的导电银浆印刷到玻璃的表面烧结制成，如图乙所示，在电压不变的情况下，为增大电热丝的加热功率，请从银浆线的厚度，条数、粗细等方面，提出一种改进措施______。
19．（2018·江苏无锡·中考真题）图甲是消防应急照明灯，使用时，将它接入家庭电路，当电路断电时，它能提供一段时间的应急照明．图乙是某款消防应急照明灯的模拟工作原理图、将应急照明灯接入家庭电路后，它将家庭电路电压转换为直流电压U，为蓄电池充电．同时，电流流过电磁铁A的线圈产生磁性，吸引衔铁B，使动触点C、E和静触点D、F脱开．当家庭电路断电时线圈中电流消失，电磁铁的磁性消失，衔铁复位，触点C、E和D、F接触，蓄电池给两只LED灯组供电，提供照明．每只LED灯组的额定电压为3.8V，额定功率为0.95W.

（1）给蓄电池充电时，U的电压会高于蓄电池电压，所以在电路中要串联一个定值电阻R，关于定值电阻R的作用，以下说法错误的是____．
A．主要用来发热
B．可以保护电路元件
C．可以限制电流大小
D．可以分去部分电压
（2）两只LED灯组正常工作时，干路电流为多大____？
（3）若该款应急照明灯接入家庭电路后，以I＝75mA的电流连续充电20h，蓄电池可以从无电能至充满；放电时，蓄电池释放的电能达到充满电时电能的60%时，LED灯组将不能正常工作．充、放电时蓄电池不会发热且电压保持3.8V不变．则该款应急照明灯蓄电池充满电后，可供两只LED灯组正常工作的时间为多长____？

参考答案：
1．B
【解析】
【详解】
A．由电路图可知，电阻箱R1与定值电阻R2串联，电流表测量串联电路的电流，电压表测量R2两端电压，由题意得，当电阻箱R1的阻值为R时，电压表示数即R2两端电压为U2=3V，电阻箱R1的功率为P1=0.9W，电路中的电流为

电阻箱R1两端电压为

由串联电路中，电源电压等于各用电器两端电压之和可得，电源电压为

当电阻箱R1的阻值为0.5R时，电压表示数变化了，根据串联电路中电阻分压可知，R1减小，R1两端电压减小，相应的R2两端电压增大，故此时R2两端电压为

此时电路中的电流为

R1两端电压为

由串联电路的电压规律可得

两次电源电压不变，则有

即

解得R=2R2，将此结果代入以上推导式可知，当电阻箱R1的阻值为R时，R1两端电压为

则电源电压为

故A错误；
B．当电阻箱R1的阻值为R时，其电功率为

则定值电阻R2的阻值为

电阻箱R1的最大阻值R为

故B正确；
C．当R1阻值为R时，电路中电流为

此时电路中的总功率为

当电阻箱阻值调为0.5R时，R2两端电压为，电路中电流为

此时电路中的总功率为

前后两次电路总功率变化为

故C错误；
D．根据欧姆定律可知，当电路中电压一定时，总电阻最小时，电路中电流值最大。电路中总电阻为

当变阻箱R1为零时，电路中总电阻最小为

此时电路中电流最大为

因0.45A<0.6A，所以为保证电路安全，电流表量程能选0~0.6A，故D错误。
故选B。
2．A
【解析】
【详解】
A．灯泡L1和L2串联，通过两灯泡的电流和时间相等，观察到白炽灯泡L1比L2亮，可知两灯实际功率不等，由可知，两灯获得的电压不同，在电流和时间相等，电压不等的情况下，根据，可知此电路可以验证电功与电压大小的关系，故A正确；
B．灯泡L1和L2串联，通过两灯泡的电流相等，而白炽灯泡L1比L2亮，则灯泡L1的实际功率比L2大，由可知，L1对应的电压表示数比L2大，故B错误；
C．灯泡L1和L2串联，通过两灯泡的电流相等，故C错误；
D．L1两端的电压比L2大，通过两灯的电流相等，根据可知，L1的电阻大于L2的电阻，两灯规格不相同，故D错误。
故选A。
3．B
【解析】
【分析】
【详解】
闭合开关S、S1，断开开关S2时，移动滑动变阻器滑片P，使电流表的示数为0.3A，此时滑动变阻器与小灯泡串联，且小灯泡正常发光；保持滑动变阻器滑片P的位置不变，闭合开关S、S2，断开开关S1时，此时滑动变阻器与定值电阻串联，此时电路电流为0.25A，由可得定值电阻R0分得到电压

则此时滑动变阻器分得的电压

由可得则此时滑动变阻器接入的阻值

因为滑动变阻器滑片P的位置不变，所以滑动变阻器与小灯泡串联时，滑动变阻器接入阻值也为2Ω，而这时电路电流为0.3A，由可得滑动变阻器分得的电压

则此时小灯泡正常发光分得的电压

则小灯泡的额定功率

故ACD不符合题意，B符合题意。
故选B。
4．D
【解析】
【详解】
①灯泡两端电压等于额定电压时正常发光，由表中数据知，此时通过灯泡的电流为，所以灯泡的额定功率

故①正确；
②由表中数据知，灯泡两端电压越大，通过的电流也越大，由可知，灯泡的实际功率越大，小灯泡越亮，故②正确；
③由计算可得，各次实验灯泡电阻分别为：、、、、、，所以小灯泡的电阻随两端的电压升高而增大，故③正确；
④小灯泡和阻值为的定值电阻串联接在电压为的电源两端，由表中数据知，当灯泡电压，对应电流为，此时定值电阻两端电压

恰好满足电源电压

所以灯泡能正常发光，故④正确。故ABC不符合题意，D符合题意。
故选D。
5．B
【解析】
【详解】
①由图可知，小灯泡和电炉丝是并联的，并联电路干路电流等于各支路电流之和，所以同时工作的用电器越多，干路电流越大，干路导线产生的热量越多，达到一定程度，会引起熔丝熔断，甚至引发安全事故，故①正确；
②串联电路电流处处相等，熔丝和铜丝是串联在干路中的，所以通过熔丝的电流等于通过铜丝的电流，故②错误；
③已知熔丝电阻大于铜丝，通过的电流相同，由焦耳定律Q=I2Rt可知，在相同时间，熔丝产生的热量多，故③正确；
④并联电路中，干路电流等于各支路电流之和，随着支路开关依次闭合，干路电流逐渐增大，熔丝最终熔断，说明电流通过导体产生的热量与电流强度有关，故④正确．
6．C
【解析】
【分析】
（1）根据装置中的相同点、不同点，利用控制变量法分析；
（2）由焦耳定律Q=I2Rt分析放出热量的多少；
（3）通过观察烧瓶中温度计示数的变化来判断电阻丝发热的多少属于转换法；
（4）由吸热公式Q吸=cm△t可知，要比较水和煤油的比热容大小，应让两瓶中水和煤油的质量m相等、吸收的热量相等（加热时间相等），通过比较它们升高的温度大小关系，得出比热容的大小关系．
【详解】
A、由图可知，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探究的是电流产生的热量与电阻的关系，故A错误；
B、由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越大，放出的热量越多，由于R1＜R2，故R2放出的热量多，温度计示数升的高，故B错误；
C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法可以称之为转换法，故C正确；
D、要比较水和煤油的比热容，则应让水和煤油的质量相等、吸收的热量（加热时间）相等，由温度的变化大小得出比热容的大小关系；故用相同质量的水代替煤油，两瓶中都有相同阻值相同的电阻丝，电阻相等；故D错误．
选C．
7．     可能引起火灾，不安全     相等     接头处的电热毯烧焦
【解析】
【分析】
【详解】
[1]电热丝两个断头接上继续用，接头处接触不良电阻较大，产生热量多，可能可能引起火灾，不安全。
[2]因为是串联，所以电流相等。
[3]接头处是两根导线相接，由于接触的部位很少，很细，电阻就较大，根据Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，长时间使用会导致接头处的电热毯烧焦。
8．     3300     15     再接入的电饼铛后的总电功率大于电能表允许接入用电器的最大总电功率
【解析】
【详解】
[1]由题意可知，内用电器消耗的电能

店内正在使用的用电器实际功率

[2]由可得通过电能表的电流

[3]电能表工作电压

正常运行通过的最大电流

电能表允许接入用电器的最大总电功率

再接入的电饼铛后的总电功率

所以电路中不能再接入一个功率为的电饼铛。
9．     1     2
【解析】
【详解】
由图可知，用电器消耗的电能：W=28.5kW•h-27.5kW•h=1kW•h，该用电器的实际功率：P==2kW．
10．     48.4；     5.6
【解析】
【分析】
（1）电热水壶正常工作时的功率和额定功率相等，根据电功率的公式求出电热水壶发热电阻；
（2）已知水的质量和初温、末温以及比热容，根据Q吸=cm（t-t0）求出水吸收的热量，不及热量损失，根据Q吸=W=Pt求出加热时间．
【详解】
（1）电热水壶的发热电阻：；
（2）水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×1kg×（100℃-20℃）=3.36×105J，不考虑热量损失，由Q吸=W=Pt可得，加热时间：．
11．
【解析】
【详解】
要使卧室灯L1和客厅灯L2能独立工作，两灯并联，图中已将开关接在火线和灯之间，经过卧室灯和客厅灯后共同接到零线上，如图所示：

12．
【解析】
【分析】
两孔插座的接法：左孔接零线；右孔接火线．
【详解】
双孔插座的左孔连接零线，右孔连接火线，如图所示：

13．     对准零刻度线     B     通路     小灯泡断路     0.3     0.75     0.12
【解析】
【详解】
（1）[1]电表使用前要调零。闭合开关前，需要检查电流表、电压表的指针是否对准零刻度线。
[2]为保护电路电路，将滑动变阻器的滑片P移至阻值最大处，即B端。
（2）[3][4]接通电源，闭合开关后，无论怎样移动滑片P，小灯泡均不发光，电流表指针不偏转，说明电路可能断路；电压表指针有明显偏转，即说明电压表与电源之间的电路连接是通路；则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，若电路中只有一处故障，则可能是灯泡断路。
（3）[5][6]当电压表示数为2.5V时，小灯泡正常发光，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率为
P=UI=2.5V×0.3A=0.75W
[7]排除故障后，重新开始实验（滑动变阻器连入电路的电阻最大），电源电压保持不变，闭合开关，电流表示数为0.12A，由欧姆定律，变阻器的电压为
U滑=IR滑=0.12A×20Ω=2.4V
根据串联电路电压的规律，电源电压为
U= U滑+UV=2.4V+0.5V=2.9V
灯正常发光时，变阻器的电压为
U′滑=2.9V-2.5V=0.4V
此时滑动变阻器消耗的功率
P滑= U′滑IL=0.4V×0.3A=0.12W
14．     5:2     电流     ①②     只闭合开关S2，改变通电时间，观察温度计示数的变化量
【解析】
【详解】
[1]因为三个相同的锥形瓶内均装有质量相等的煤油，根据可得，吸收的热量与温度变化量成正比，R1所在锥形瓶内的液体温度升高
30℃-20℃=10℃
R2所在锥形瓶内的液体温度升高
24℃-20℃=4℃
故吸收热量之比为5:2；
[2]由题可知，R1=R3=6Ω，两个电阻阻值相同，由表格数据可知，③的电流大于①的电流，而升高的温度是③多一些，根据控制变量法，所以能够得出导体产生的热量与电流有关。
[3]根据题目可知R1 =6Ω、R2=3Ω，电阻不同，且①②电流相同，①升高的温度比②高，能够得出导体产生的热量与电阻有关。
[4]只闭合开关S2，改变通电时间，观察温度计示数的变化量就能够探究导体产生的热量与通电时间的关系。
15．     详见解析          小灯泡的功率P/W     1.14 W     实际功率越大，亮度越亮     电压表满偏
【解析】
【详解】
（1）灯的额定电压为3.8V，选用电压表大量程0-15V，其分度值为0.5V，故测量额定电压3.8V误差较大；
（2）电压表选择0～3V的量程，电压表并联在滑动变阻器的A、B接线柱上，如图所示：

（3）①实验目的是测量小灯泡的功率，表格中的栏目为小灯泡的功率P/W；
②当电压表示数为0.7V时，灯两端的电压为4.5V-0.7V=3.8V，电流表示数如图丙所示，电流表的量程是0-0.6A，分度值是0.02A，电流表示数为0.3A，小灯泡的额定功率为：P=UI=3.8V×0.3A=1.14W；
③实验结果表明，灯泡的实际功率越大，灯泡越亮；
④由表中第1组数据，根据欧姆定律，变阻器连入电路中的电阻：R滑==14.5Ω，实验时，若移动滑片P至B端，即变阻器的最大电阻20Ω连入电路中，由串联分压原理，则开关闭合后电压表示数变大，会出现超过电压表量程现象，导致器材可能损坏．
16．     B     200Ω     242     6
【解析】
【详解】
（1）[1]A．生活中水是导体，用湿手去触碰电器容易触电，所以禁止用潮湿的手操作，故A正确，A不符合题意；
B．在电器漏电时，接地线可以将金属外壳所带的电荷导入地下，所以为了安全，消毒柜的金属外壳需要接地，故B错误，B符合题意；
C．由于R1是发热管，所以在工作时温度较高，如果塑料等不耐高温的食具靠近R1，塑料可能会熔化并产生有害物质，所以不应将塑料等不耐高温的食具靠近R1，故C正确，C不符合题意；
D．紫外线对眼睛有一定刺激和伤害作用，长时间的紫外线照射，可能会使眼睛发生病变，所以严禁在无保护条件下，直视正在工作中的紫外线灯管，故D正确，D不符合题意。
故选B。
（2）[2]由题意可知，烘干温度在55℃时，此时控制电路的电流为0.01A，则控制电路的总电阻

则R1的阻值

当消毒柜内温度为85℃时，此时电路中的电流为0.02A，则此时电路的总电阻

此时RT的阻值为

（3）[3]消毒时，通过紫外线灯的电流

则R1的阻值

烘干时，R2实际工作时间为总烘干时间的20%，则烘干消耗的电能

则本次消毒消耗的电能

消毒的总功率

消毒时紫外线灯消耗的电能

则R1消耗的电能

R1的电功率

则R1实际工作时间为

17．          A     100Ω
【解析】
【分析】
【详解】
解：（1）[1]由题意可知，当P被释放，闭合S、S1时，电压力锅进入“加热”工作状态，此时加热盘R3消耗的电能

（2）[2]AB．电压力锅进入“保温”工作状态后，S1断开，灯L2亮起，由题干可知此时锅内温度达到80°C，而当温度低于60°C时，S2又自动闭合，但衔铁P始终是释放状态，故灯L1始终短路，不会亮；而灯L2由于S2的断开、闭合会间隙发光，故A错误，符合题意，B正确，不符合题意；
C．当锅内温度低于60°C时，衔铁P处于释放状态，S2自动闭合，则加热盘R3两端的电压等于额定电压，所以R3可以正常工作，故C正确，不符合题意；
D．当锅内温度达到80°C时，S2自动断开，此时R2、R3串联在一条支路上，根据串联电路电阻关系和可得通过R3的电流

即当锅内温度达到80°C时，通过R3的电流是小于0.002A的，故D正确，不符合题意。
故选A。
（3）[3]为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C。因为R是热敏电阻，温度与锅内温度保持一致，当电磁铁线圈中的电流达到
I1=0.02A
温度为100°C时，R的阻值为1700Ω，温度每升高1°C，阻值减小80Ω。由题可知，当锅内温度为115°C时，R的电阻

当电磁铁线圈中的电流达到
I2=0.012A
锅内温度为110°C时，R的电阻

电磁铁、灯泡阻值忽略不计，因为处于保压状态，电压不变，根据有

即

解得

答：（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为；
（2）A；
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C，可调电阻R'接入电路的阻值为100Ω。
18．     磁     N          90     其它条件不变时增加银浆线的厚度（或其它条件不变时增加银浆线的条数、或其它条件不变时增加银浆线的横截面积等）。
【解析】
【详解】
(1)①[1][2]电磁铁A通电时具有磁性，此现象称为电流的磁效应，电流从电磁铁的下端流入，用右手握住螺线管，四指指向电流的方向，大拇指指向N极，即A的上端是N极。
②[3]玻璃从-5℃加热至45℃时，玻璃吸收的热量

因电热丝所产生的热量完全被玻璃吸收，所以，消耗的电能

由可得，需要的加热时间

(2)[3]由题意可知，玻璃的温度为45℃时，控制电路中通过的电流为0.02A，此时控制电路的功率

因热敏电阻的阻值随温度升高而增大，且玻璃的温度为15℃和45℃时，控制电路的功率相差了，所以，15℃时控制电路的功率

此时控制电路的总电阻

因串联电路中总电阻等于各分电阻之和，15℃时热敏电阻的阻值：

(3)[5]在电压不变的情况下，由可知，为增大电热丝的加热功率，应减小的阻值，因导体的电阻与材料、长度、横截面积有关，且材料一定时，长度越短、横截面积越大，电阻越小，所以，其它条件不变时增加银浆线的厚度，或其它条件不变时增加银浆线的条数，或其它条件不变时增加银浆线的横截面积等。
19．     （1）A；     （2）0.5A；     （3）1.8h
【解析】
【分析】
（1）根据U的电压会高于蓄电池电压分析回答；
（2）由P=UI求灯的额定电流，根据并联电路电流的规律求干路电流；
（3）由题意，根据W=UIt求出蓄电池充满电的电能，因放电时，蓄电池释放的电能达到充满电时电能的60%时，LED灯组将不能正常工作，可得出有用的电能；根据W=Pt求出供两只LED灯组正常工作的时间．
【详解】
（1）给蓄电池充电时，因U的电压会高于蓄电池电压，所以在电路中要串联一个定值电阻R，可以保护电路元件安全、可以限制电流大小，可以分去部分电压，故BCD正确，但目的不是为了发热，故只有A错误；
（2）每只LED灯组的额定电压为3.8V，额定功率为0.95W，由P=UI灯的额定电流为：，根据并联电路电流的规律，干路电流为：I总=2I=2×0.25A=0.5A；
（3）由题意，蓄电池充满电的电能：W=UI′t′=3.8V×0.075A×20×3600s=20520J，
因放电时，蓄电池释放的电能达到充满电时电能的60%时，LED灯组将不能正常工作，故可用的电能：W有=20520J×60%=12312J，
供两只LED灯组正常工作的时间：．
