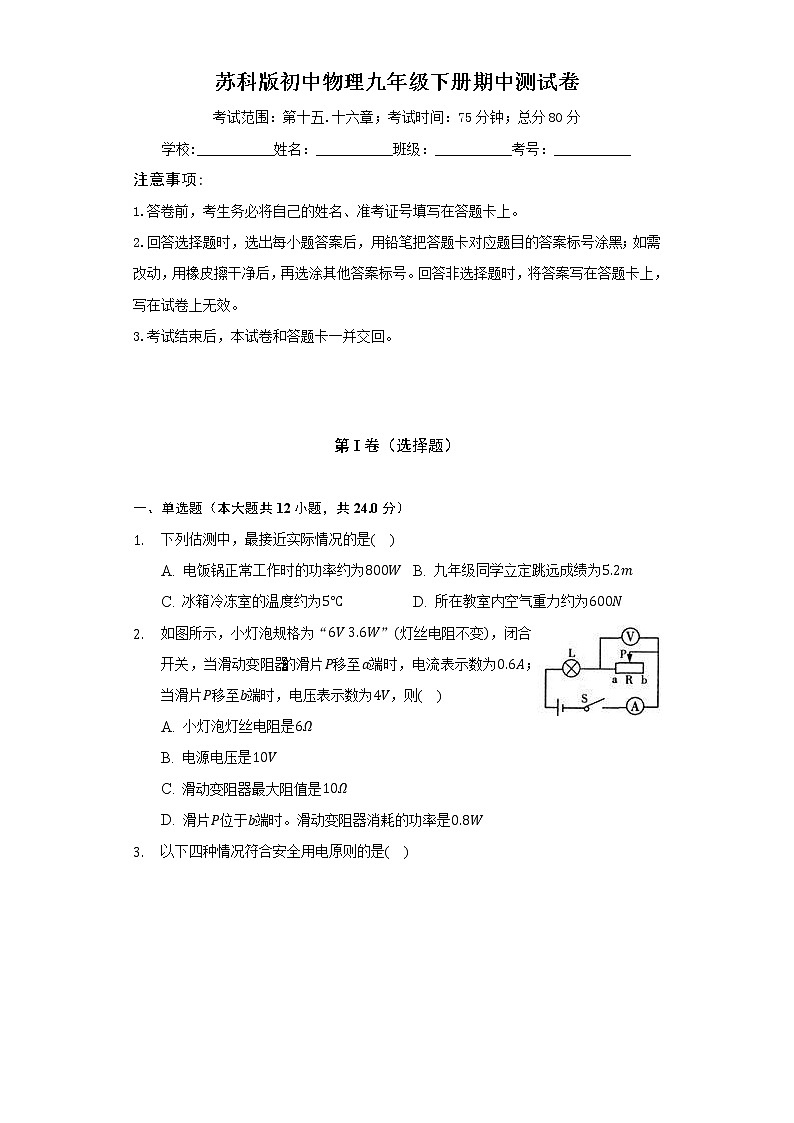

    苏科版初中物理九年级下册期中测试卷(较易)(含答案解析)01

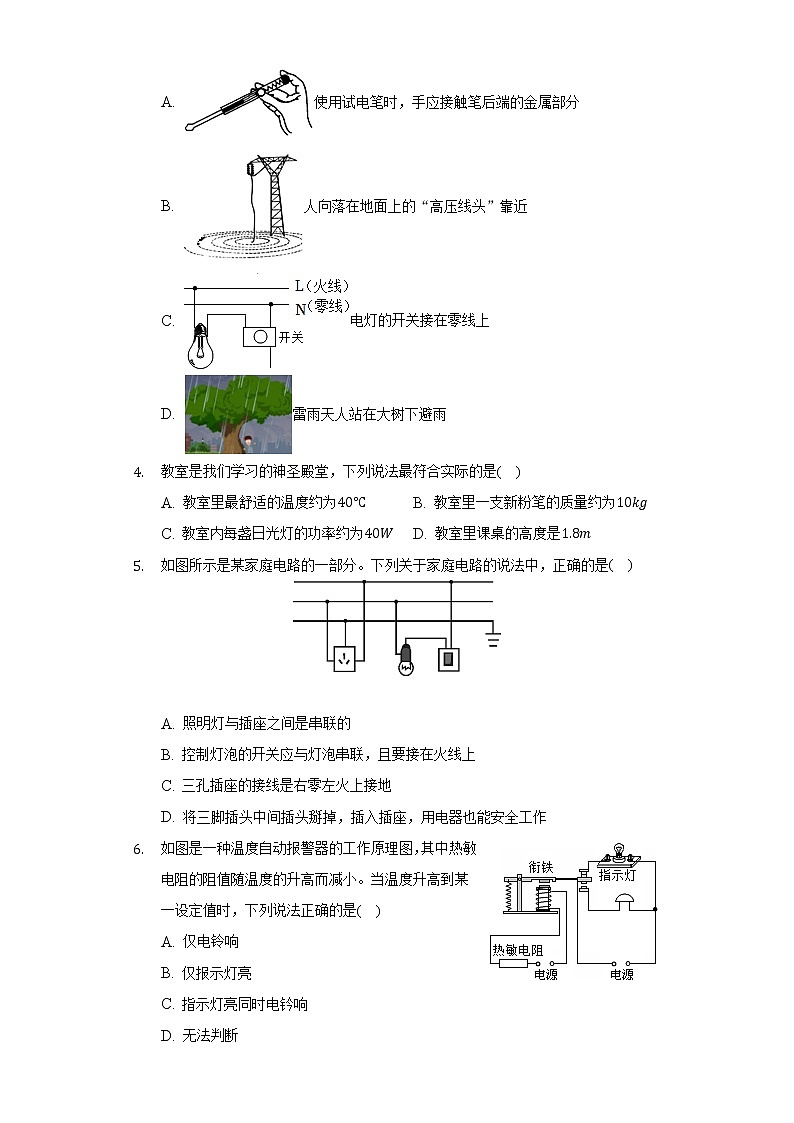

    苏科版初中物理九年级下册期中测试卷(较易)(含答案解析)02

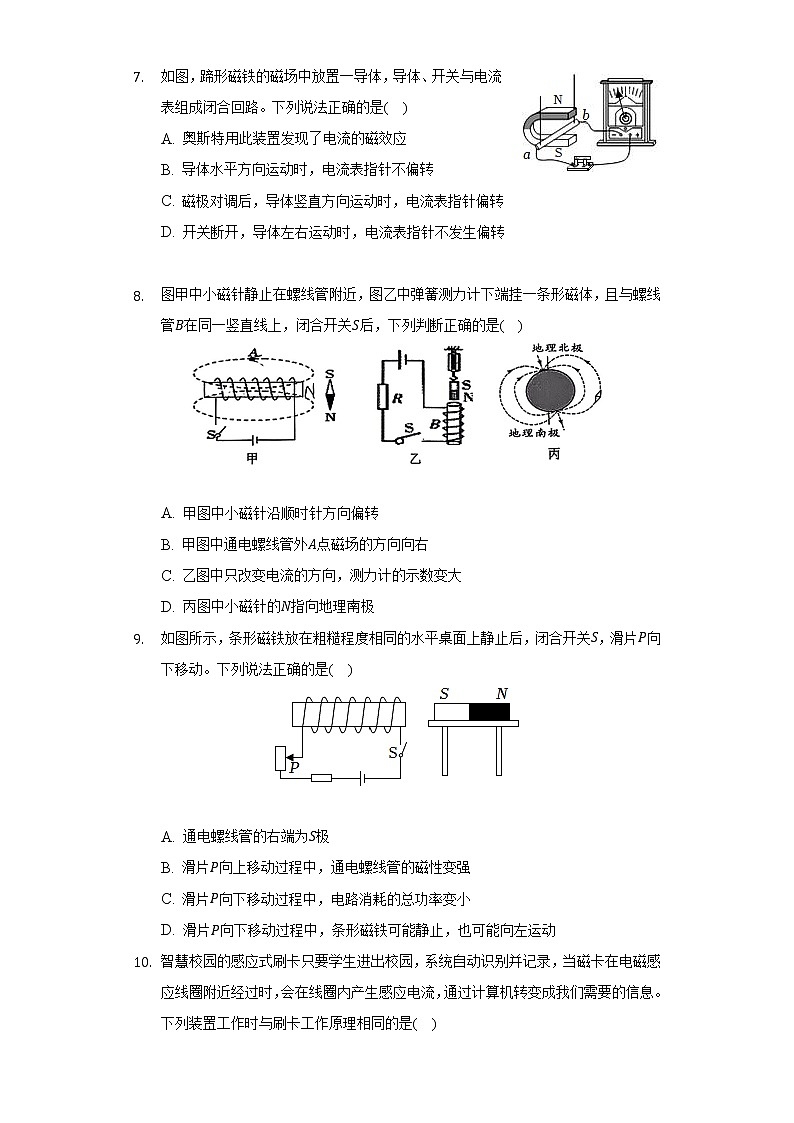

    苏科版初中物理九年级下册期中测试卷(较易)(含答案解析)03
    还剩20页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    苏科版初中物理九年级下册期中测试卷(较易)(含答案解析)

    展开
    这是一份苏科版初中物理九年级下册期中测试卷(较易)(含答案解析),共23页。试卷主要包含了0分),2m,8W,【答案】A,【答案】D等内容,欢迎下载使用。

    苏科版初中物理九年级下册期中测试卷
    考试范围:第十五.十六章;考试时间:75分钟;总分80分
    学校:___________姓名:___________班级:___________考号:___________
    注意事项:
    1.答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
    2.回答选择题时,选出每小题答案后,用铅笔把答题卡对应题目的答案标号涂黑;如需改动,用橡皮擦干净后,再选涂其他答案标号。回答非选择题时,将答案写在答题卡上,写在试卷上无效。
    3.考试结束后,本试卷和答题卡一并交回。


    第I卷(选择题)

    一、单选题(本大题共12小题,共24.0分)
    1. 下列估测中,最接近实际情况的是(    )
    A. 电饭锅正常工作时的功率约为800W B. 九年级同学立定跳远成绩为5.2m
    C. 冰箱冷冻室的温度约为5℃ D. 所在教室内空气重力约为600N
    2. 如图所示,小灯泡规格为“6V 3.6W”(灯丝电阻不变),闭合开关,当滑动变阻器的滑片P移至a端时,电流表示数为0.6A;当滑片P移至b端时,电压表示数为4V,则(    )
    A. 小灯泡灯丝电阻是6Ω
    B. 电源电压是10V
    C. 滑动变阻器最大阻值是10Ω
    D. 滑片P位于b端时。滑动变阻器消耗的功率是0.8W
    3. 以下四种情况符合安全用电原则的是(    )
    A. 使用试电笔时,手应接触笔后端的金属部分
    B. 人向落在地面上的“高压线头”靠近
    C. 电灯的开关接在零线上
    D. 雷雨天人站在大树下避雨
    4. 教室是我们学习的神圣殿堂,下列说法最符合实际的是(    )
    A. 教室里最舒适的温度约为40℃ B. 教室里一支新粉笔的质量约为10kg
    C. 教室内每盏日光灯的功率约为40W D. 教室里课桌的高度是1.8m
    5. 如图所示是某家庭电路的一部分。下列关于家庭电路的说法中,正确的是(    )

    A. 照明灯与插座之间是串联的
    B. 控制灯泡的开关应与灯泡串联,且要接在火线上
    C. 三孔插座的接线是右零左火上接地
    D. 将三脚插头中间插头掰掉,插入插座,用电器也能安全工作
    6. 如图是一种温度自动报警器的工作原理图,其中热敏电阻的阻值随温度的升高而减小。当温度升高到某一设定值时,下列说法正确的是(    )
    A. 仅电铃响
    B. 仅报示灯亮
    C. 指示灯亮同时电钤响
    D. 无法判断
    7. 如图,蹄形磁铁的磁场中放置一导体,导体、开关与电流表组成闭合回路。下列说法正确的是(    )
    A. 奥斯特用此装置发现了电流的磁效应
    B. 导体水平方向运动时,电流表指针不偏转
    C. 磁极对调后,导体竖直方向运动时,电流表指针偏转
    D. 开关断开,导体左右运动时,电流表指针不发生偏转

    8. 图甲中小磁针静止在螺线管附近,图乙中弹簧测力计下端挂一条形磁体,且与螺线管B在同一竖直线上,闭合开关S后,下列判断正确的是(    )

    A. 甲图中小磁针沿顺时针方向偏转
    B. 甲图中通电螺线管外A点磁场的方向向右
    C. 乙图中只改变电流的方向,测力计的示数变大
    D. 丙图中小磁针的N指向地理南极
    9. 如图所示,条形磁铁放在粗糙程度相同的水平桌面上静止后,闭合开关S,滑片P向下移动。下列说法正确的是(    )

    A. 通电螺线管的右端为S极
    B. 滑片P向上移动过程中,通电螺线管的磁性变强
    C. 滑片P向下移动过程中,电路消耗的总功率变小
    D. 滑片P向下移动过程中,条形磁铁可能静止,也可能向左运动
    10. 智慧校园的感应式刷卡只要学生进出校园,系统自动识别并记录,当磁卡在电磁感应线圈附近经过时,会在线圈内产生感应电流,通过计算机转变成我们需要的信息。下列装置工作时与刷卡工作原理相同的是(    )
    A. B.
    C. D.
    11. 关于安全用电,下列说法不正确的是(    )
    A. 不能在高压线附近放风筝
    B. 使用测电笔辨别火线时,手不能接触笔尾金属体
    C. 使用有金属外壳的家用电器,其外壳必须接地
    D. 发现有人触电,应迅速采用正确的方法使被触电的人脱离电源
    12. “珍爱生命、注意安全”是人们在日常生活中必须具有的意识。关于安全用电,正确的做法是(    )
    A. 发现有人触电时,立即用手把他拉开
    B. 为了清洁卫生,应经常用湿抹布擦拭正在工作的台灯
    C. 家里的空气开关跳闸,立即合上空气开关恢复供电
    D. 用试电笔辨别火线和零线,手接触笔尾的金属体
    第II卷(非选择题)

    二、填空题(本大题共4小题,共8.0分)
    13. 一台标有“5 V 2.5 W”的带有USB接口的小电风扇,线圈电阻为1 Ω,正常工作1 min,产生的热量是          J.
    14. 如图甲所示电路中,电压表V1和V2的示数之比为1:3,则定值电阻R1:R2=______,消耗的功率P1:P2=______;若将电阻R1、R2改接为如图乙所示的电路,则电流表A1、A2的示数之比为______,在相同时间内R1、R2消耗的电能之比为______。

    15. 厉害了,我的国!2022年3月25日,我国自主三代核电“华龙一号”示范工程第2台机组——中核集团福清核电6号机组正式具备商运条件,标志着我国核电技术水平和综合实力跻身世界第一方阵。核电站发电机的工作原理是______现象。用水做冷却剂给核反应堆的堆芯降温,其原因是水的______较大。
    16. 如图所示,当闭合开关S时,通电螺线管旁的小磁针按图示方向转动,则电源的b端为______(选填“正”或“负”)极。




    三、作图题(本大题共2小题,共4.0分)
    17. 如图为地磁场的示意图,请在括号内填上地磁的磁极和小磁针右下端的磁极(选填“N”或“S”)。

    18. 有一种声光自动控制的楼道灯,当有人走动发出声音时,电路接通灯亮,且只有夜晚天黑之后灯才能亮,白天无论发出多大的声音,灯都不亮.如图所示,现有灯L、声控开关S声(有声音时开关闭合)和光控开关S光(光线暗时开关闭合),请设计并连接满足上述要求的电路.



    四、实验探究题(本大题共2小题,共12.0分)
    19. 在“测量小灯泡的电功率”实验中,电源电压为6V,小灯泡标有“2.5V”字样。
    (1)图甲中缺一根导线,请用笔画线代替导线将电路补充完整。

    (2)检查电路连接均完好后,应先断开开关,再______。
    (3)闭合开关,小梦发现移动滑动变阻器滑片P,小灯泡不发光,电压表示数为零。针对电路中出现的现象的故障原因,小明提出了如下猜想:①小灯泡短路;②小灯泡灯丝断了,③滑动变阻器断路,若只有一处故障,根据现象,可以判断猜想______(填序号)是错误的。如果观察到电流表有示数,则猜想______(填序号)是正确的。
    (4)故障排除后,小梦调节滑片P至某位置,小灯泡恰好正常发光时电流表示数如图乙所示,则小灯泡的额定功率为______W。
    (5)物理老师收集了其他两个组的实验数据,并根据数据绘出的I−U图象如图丙所示,根据A图象可得出结论:灯泡实际功率随______的增大而增大;出现B图象中电流随电压的增大而减小的原因可能是______。
    (6)小梦想利用阻值为R的定值电阻借助图丁电路测量一段电炉丝的电阻Rx,电源电压未知且恒定不变。请把下列实验步骤补充完整:
    ①只闭合开关S1,读出电压表的示数为U1;②______。电阻表达式:Rx=______(用所测物理量符号表示)
    20. 利用如图所示装置探究“什么情况下磁可以生电”的实验中,按表中实验过程探究。
    次数
    操作
    电流表指针
    1
    磁体不动,AB上下移动
    不偏转
    2
    磁体不动,AB前后移动
    不偏转
    3
    磁体不动,AB左右移动
    偏转
    4
    AB不动,磁体左右移动
    偏转
    (1)实验中通过观察______来判别电路中是否有电流。
    (2)分析上述实验现象可知,导体中产生感应电流的条件是:闭合电路的一部分导体,______。下列直接应用这一现象的是______。





    五、计算题(本大题共4小题,共32.0分)
    21. 电动汽车是未来汽车的一种发展方向,由于受电池技术的限制,混合动力汽车是一种较好的过渡产品。某油电混合动力汽车相关信息如下表,工作原理如图甲所示,当需要高速行驶或蓄电池电能过低时,内燃机就会启动,既可以向车轮输送能量,又可以给蓄电池充电,电动汽车所受阻力与车速的关系如图乙所示,在某次测试中,测试前蓄电池已储存的电能为1x108J,测试中全部由内燃机提供能量,汽车以50km/h的速度水平匀速行驶了1h,同时蓄电池的电能增加了25%,求:

    (1)当该汽车制动刹车时,驱动电机会反转变为发电机给蓄电池充电,发电机的原理是______ ,产生的电能是由汽车的______ 能转化而来的。
    (2)在该次测试中,所用燃料的热值为4.5x107J/kg,测试过程中消耗10kg燃料,燃料完全燃烧释放的热量是多少J?
    (3)在该次测试中,汽车牵引力做的功是多少J?
    (4)在该次测试中,内燃机的效率是多少?(忽略蓄电池和驱动电机的热损失)
    22. 2022年伊始,新一轮新冠肺炎疫情再次侵袭郑州,疫情防控形势陡然紧张。“保持距离”、“零接触”成为了我们承担社会责任和传递爱心的一种方式。如图甲为某款全自动感应干手器,其工作原理简化图如图乙所示。

    (1)控制电路中的电磁继电器主要是利用了电流的______效应,当手放到红外线感应区域范围内,R的阻值就会减小,控制电路中的电流______(选填“增大”、“减小”或“不变”),衔铁被吸下,工作电路开始工作。
    (2)若加热电阻丝阻值为44Ω,则工作10s它产生热量为多少J?
    (3)若只将感应干手器一个用电器接入电路中,使其正常工作,10s中电能表(如图丙)的转盘转了10r,则工作电路中电动机的电功率是多少?
    (4)该款干手器吹出热风温度参数为35℃~45℃,若想提高热风的温度,你的方法是:______。
    23. 特斯拉是目前全球顶级电动汽车生产厂商,2015年特斯拉出产的Model S系列电动汽车,搭载了90kW⋅h电池组,在水平路面上以100km/h的速度最多可以匀速行驶450km.(假设该车电能转化为机械能的效率为100%)求:
    (1)该电动汽车在水平路面上受到的平均阻力为多大?
    (2)如果搭载的电池组输出电压为400V,则电路中的电流为多大?
    (3)简要叙述电动汽车相比传统用汽油的汽车的优点。(说出一点即可)
    24. 如图所示,电源电压恒为9V,R1、R2、R3为定值电阻.
    (1)当开关S闭合,S1、S2断开时,电流表A1的示数为0.3A,电压表的示数为3V,求R2的阻值;
    (2)当开关S、S1、S2都闭合,电流表A2的示数为0.2A,求电压表示数及电阻R1的阻值;
    (3)求电路消耗的最大总功率.



    答案和解析

    1.【答案】A
    【解析】解:A、电饭锅属于大功率用电器,电饭锅正常工作时的功率约为800W,故A符合实际;
    B、九年级同学立定跳远成绩为2m左右,故B不符合实际;
    C、冰箱冷冻室的温度约为−18℃,故C不符合实际;
    D、所在教室内空气重力约为3000N,故D不符合实际。
    故选:A。
    首先要对选项中涉及的几种物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案。
    此题考查对生活中常见物理量的估测,结合对生活的了解和对物理单位的认识,找出符合实际的选项即可。

    2.【答案】D
    【解析】解:A、RL=U额2P额=(6V)23.6W=10Ω,故A错;
    B、当滑片P移至a端时,电路中只有灯L,I=0.6A,电源电压U=IR=0.6A×10Ω=6V,故B错;
    C、当滑片P移至b端时,滑动变阻器全连入为电阻R,灯L和R串联,UR=4V,UL=U−UR=6V−4V=2V,
    ∵I=URR = ULRL,
    ∴R=URRLUL=4V×10Ω2V=20Ω,故C错;
    D、UR=4V,R=5Ω,PR=UR2R=(4V)220Ω=0.8W,故D正确。
    故选:D。
    (1)知道小灯泡规格“6V 3.6W”可以求出灯丝电阻;
    (2)当滑片P移至a端时,电路中只有灯L,知道电路中的电流,利用欧姆定律求灯两端的电压(电源电压);
    (3)当滑片P移至b端时,滑动变阻器电阻全连入,灯和滑动变阻器串联,又知道滑动变阻器两端的电压,利用串联电路的分压关系求滑动变阻器最大阻值;利用电功率的公式求此时滑动变阻器消耗的功率。
    分析电路图,知道当滑片P移至a端(电路中只有灯L)时、当滑片P移至b端(滑动变阻器全连入为电阻R,灯L和R串联)时的电路组成是本题的关键。

    3.【答案】A
    【解析】解:A、使用试电笔时手要接触笔尾金属体,这样才能构成通路,氖管才能发光,故A符合安全用电原则;
    B、人靠近高压带电体极易引发跨步电压触电,故B不符合安全用电原则;
    C、如果开关接在零线和灯泡之间,火线直接接在灯泡时,虽然断开开关,但是火线和灯泡相连,触及灯泡会发生触电事故,故C不符合安全用电原则;
    D、雷雨天人站在大树下避雨,因为大树和人体都是导体,雷电极易通过突起物--大树传向人体,而造成雷电灾害,故D不符合安全用电原则。
    故选:A。
    (1)使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,否则容易造成误判,认为带电体不带电是十分危险的;使用测电笔时,不能用手触及测电笔前端的金属体;
    (2)安全用电的基本原则是:不靠近高压带电体,不接触低压带电体;
    (3)家庭电路的开关应该装在火线和用电器之间,这样可防止断开开关后用电器仍带电;
    (4)当雷雨天,树作为地面上的“凸出物”,雷电电流通过树干就会传下来;在传下来的过程中电弧放电打在人的头上,又通过人体一直传到地下去,而这样就造成了雷电灾害。
    本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、多积累,加强安全用电意识。

    4.【答案】C
    【解析】解:A、人的体温在37℃左右,感觉舒适的环境温度在23℃左右,故A不符合实际;
    B、一枚一元硬币的质量约6g,一支粉笔的质量略大于此数值,在10g左右,故B不符合实际;
    C、教室中普通日光灯的额定功率在40W左右,故C符合实际;
    D、教室里课桌的高度约为0.8m,故D不符合实际。
    故选:C。
    首先对题目中涉及的物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案。
    物理与社会生活联系紧密,多了解一些生活中的常见量的值可帮助我们更好地学好物理,同时也能让物理更好地为生活服务。

    5.【答案】B
    【解析】【试题解析】
    解:
    A、插座是为了方便可移动的用电器而设置的,插座和照明灯是并联的,故A错误;
    B、由安全用电原则可知,控制灯泡的开关应与灯泡串联,要接在火线和灯泡之间,故B正确;
    C、三孔插座的接线是左零右火上接地,故C错误;
    D、三脚插头的“中间插头”是把用电器的金属外壳与大地相连接,若掰掉中间插头,外壳脱离地线,外壳漏电时,容易发生触电事故,故D错误。
    故选:B。
    根据家庭电路的各设备安装顺序、开关、电灯、插座的正确安装方法等知识逐个分析判断即可解决。
    本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、多积累,加强安全意识,学好电、用好电!


    6.【答案】A
    【解析】解:当温度升高时,热敏电阻的阻值减小,根据欧姆定律可知,通过电磁铁的电流增大,电磁铁的磁性增强,将衔铁吸下来,指示灯熄灭,电铃工作,发出报警信号,故A正确,BCD错误。
    故选:A。
    根据温度的变化分析热敏电阻阻值的变化,根据电磁铁磁性的变化分析衔铁位置的变化,得出工作电路的工作方式。
    此题主要考查了电磁继电器的工作原理;电磁继电器的实质相当于工作电路中的开关,解决此类题目的关键是了解电磁继电器的构造,并搞清各部分的作用,同时要搞清控制电路和工作电路。

    7.【答案】D
    【解析】解:
    A、由图可知,该装置是探究电磁感应现象的实验,是法拉第首先发现的,故A错误;
    B、导体水平方向运动时,导体做切割磁感线运动,会产生感应电流,电流表指针偏转,故B错误;
    C、磁极对调后,导体竖直方向运动时,导体没有做切割磁感线运动,不会产生感应电流,电流表指针不偏转,故C错误;
    D、开关断开,电路不是闭合的,导体左右运动时,不会产生感应电流,电流表指针不发生偏转,故D正确。
    故选:D。
    (1)法拉第发现了电磁感应现象;
    (2)(3)(4)产生感应电流的条件:闭合回路中的部分导体做切割磁感线的运动。
    本题考查了产生感应电流的条件,属于基础题。

    8.【答案】C
    【解析】解:
    A、右手握住螺线管,四指指向电流的方向,大拇指指向螺线管的右端,可以确定螺线管的左端为S极,右端为N极,根据异名磁极相互吸引可知,小磁针沿逆时针方向偏转,故A错误;
    B、磁体周围的磁感线是从N极出来回到S极的,磁场的方向与磁感线的方向相同,甲图中通电螺线管外A点磁场的方向向左,故B错误;
    C、根据安培定则可知,螺线管上端为N极,同名磁极相互排斥;图中只改变电流的方向,螺线管的上端为S极,异名磁极相互吸引,所以测力计的示数变大,故C正确;
    D、在地理赤道附近,悬挂起来的小磁针静止时,小磁针的N极指向地理的北极附近,故D错误。
    故选:C。
    (1)根据线圈的绕法和电流的方向,利用安培定则可以确定螺线管的N、S极;根据磁极间的相互作用规律判定小磁针的偏转方向;
    (2)磁体周围的磁感线是从N极出来回到S极的;
    (3)根据线圈的绕法和电流的方向,利用安培定则可以确定螺线管的N、S极;根据磁极间的相互作用规律判定弹簧测力计示数的变化;
    (4)地球的周围存在着磁场,地磁北极在地理的南极附近,地磁南极在地理北极附近,这就是地磁场。
    本题考查了安培定则的应用、磁极间相互作用规律的应用,难度不大。

    9.【答案】A
    【解析】解:
    A、由图知,闭合开关S,电流从螺线管右侧流入;根据安培定则,右手握住螺线管,四指指向电流的方向,则大拇指指向螺线管的左端,即为N极,通电螺线管的右端为S极,故A错误;
    B、当滑片P逐渐向上移动时,滑动变阻器连入电路的电阻逐渐变大,电路的总电阻变大,电源电压不变,由欧姆定律可知线圈中电流逐渐变小,则通电螺线管的磁性变弱,故B错误;
    C、当滑片P逐渐向下移动时,滑动变阻器连入电路的电阻逐渐变小,电路的总电阻变小,电源电压不变,由欧姆定律可知电路中电流变大,由P=UI知,电路消耗的总功率变大,故C错误;
    D、当滑片P逐渐向下移动时,滑动变阻器连入电路的电阻逐渐变小,电路的总电阻变小,由欧姆定律可知线圈中电流逐渐变大,则通电螺线管的磁性变强,对条形磁铁的排斥力变大,所以条形磁铁可能会静止,也可能会向右移动,故D错误。
    故选:A。
    (1)由安培定则可判断电磁铁的极性;
    (2)(3)由滑片的移动可知接入电阻的变化及电流的变化,则可知磁性强弱的变化和电路功率的变化;
    (3)由滑片的移动可知接入电阻的变化及电流的变化,则可知磁性强弱的变化,从而求得磁铁受力大小的变化;
    本题是电磁学和二力平衡知识的综合分析题,涉及的知识规律要掌握清楚:磁极间的相互作用规律,影响电磁铁磁性强弱的因素,二力平衡的判断及应用等等。

    10.【答案】B
    【解析】解:刷卡机检测头利用的是电磁感应原理,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这种现象是电磁感应现象;
    A、该装置是奥斯特实验,即反映电流周围存在着磁场,故A错误;
    B、该装置图中没有电源,当闭合开关,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这是电磁感应,故B正确;
    C、该装置中含有电磁铁,电磁铁的工作原理是电流的磁效应,故C错误;
    D、该装置中有电源,是通电导体在磁场中受力运动,故D错误。
    故选:B。
    刷卡机检测头利用的是电磁感应原理,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感应电流产生,这种现象是电磁感应现象,在选项中找出探究电磁感应的对应图即可。
    电磁部分包括三部分内容:磁效应、电磁感应、通电导体在磁场中受力而运动,掌握电动机、发电机、电磁铁、扬声器、话筒、电磁起重机等工作原理。

    11.【答案】B
    【解析】解:A、因为高压线上是高压,在下面放风筝时可能会发生高压电弧触电或跨步电压触电,正确、但不合题意;
    B、使用测电笔辨别火线和零线时,用手接触笔尾金属体,笔尖接触电线,氖管发光,表明检测的是火线,错误符合题意;
    C、将家用电器的金属外壳接地,当用电器漏电时,电流就通过地线,流入大地,防止触电事故的发生,正确不合题意。
    D、发现有人触电时,千万不能用手将触电人拉开,会使救人者触电,应立即切断电源或用绝缘棒将导线挑开,使接触者尽快脱离电源,正确不合题意;
    故选:B。
    (1)安全用电的原则是:不接触低压带电体、不靠近高压带电体;
    (2)对于金属外壳的家用电器,金属外壳一定接地,防止外壳漏电,发生触电事故。
    (3)测电笔是用来辨别火线和零线的。使用测电笔辨别时,用手触及笔尾的金属部分,笔尖接触电线,若氖管发光则为火线,否则为零线。
    (4)一旦有人触电,应立即切断电源或用绝缘棒将导线挑开,使接触者尽快脱离电源。
    本题考查了学生对安全用电知识的了解与掌握,平时学习时多了解、积累,加强安全意识,学好电、用好电!

    12.【答案】D
    【解析】
    【分析】
    本题考查了安全用电常识,了解安全用电常识,并能在生活中加以运用,既是解答此题的关键,也有一定的现实意义。
    (1)发现有人触电,应立即切断电源;
    (2)正在发光的白炽灯或日光灯是和火线相连接的带电体,湿布是容易导电的物体;
    (3)空气开关跳闸,原因是电路有短路或漏电现象,应先检修,检查没有问题后再使空气开关复位;
    (4)使用测电笔时,手要接触笔尾的金属体。
    【解答】
    A.发现有人触电时,应立即切断电源或用绝缘体把导线挑开,不能直接用手拉开,故A错误;
    B.湿布是容易导电的物体,用湿布擦拭正在发光的白炽灯或其它用电器时,容易引起人体触电,故B错误;
    C.因为电路有短路或漏电现象,空气开关才跳闸,所以应先检修,检查没有问题后再使空气开关复位,故C错误;
    D.使用试电笔辨别火线和零线时,手必须接触笔尾的金属体,手不能接触笔尖金属体,故D正确。
    故选D。
    13.【答案】15
    【解析】略

    14.【答案】1:2  1:2  2:3  2:1
    【解析】解:由图甲所示电路图可知,两电阻串联,通过两电阻的电流I相等,
    电压表V1测R1两端电压,电压表V2测两电阻总电压,
    由欧姆定律:I=UR可知,U=IR,
    则:UV1=IR1,UV2=I(R1+R2),
    已知:V1和V2的示数之比为1:3,
    解得:R1:R2=1:2;
    两电阻串联,通过它们的电流I相等,
    由P=I2R可知,P1:P2=R1:R2=1:2;
    由图乙所示电路图可知,两电阻并联,它们两端电压U相等,
    电流表A1测通过R1的电流,电流表A2测干路电流,
    I1I2=UR1UR2=R2R1=21,IA1IA2=I1I1+I2=2I22I2+I2=23;
    电阻消耗的功率之比:P1P2=U2R1U2R2=R2R1=21;
    故答案为:1:2;1:2;2:3;2:1。
    分析清楚电路结构,根据串并联电路特点与欧姆定律、电功率公式分析答题。
    本题考查了求电阻、电功率、电流之比,分析清楚电路结构、应用串并联电路特点、欧姆定律与电功率公式即可正确解题。

    15.【答案】电磁感应  比热容
    【解析】解:核电站发电机是利用电磁感应的原理工作的;
    用水做冷却剂给核反应堆的堆芯降温,其原因是水的比热容较大,相同质量的水和其它物质比较,升高相同的温度,水吸收的热量多。
    故答案为:电磁感应;比热容。
    (1)发电机的工作原理是电磁感应现象;
    (2)水的比热容大,相同质量的水和其它物质比较,吸收或放出相同的热量,水的温度升高或降低得少,升高或降低相同的温度,水吸收或放出的热量多。
    本题通过核电站考查了发电机的工作原理和水的比热容大的特点及应用,学习知识、知其应用,属于基础题目。

    16.【答案】负
    【解析】解:小磁针N极向左转动,则由磁极间的相互作用规律可知,通电螺线管的右端为S极,左端为N极,由安培定则知,电流从螺线管的左端流入,则电源的正极在a端,b端为负极。
    故答案为:负。
    磁极间的相互作用的规律判断出通电螺线管的左右的极性,再根据安培定则确定电流方向,再根据电流方向判断正负极。
    本题考查了磁极间的相互作用规律和安培定则的应用,难度不大。

    17.【答案】
    【解析】
    【分析】
    (1)在磁体外部,磁感线都是从N极出发,回到S极;在磁体内部,磁感线都是从S极出发,回到N极。
    (2)磁极间的相互作用是:同名磁极相互排斥,异名磁极相互吸引。
    地磁北极在地理南极附近;地磁南极在地理北极附近。注意,地磁南极(地磁北极)与地理北极(地理南极)并没有重合在一起。
    【解答】
    (1)地球相当于一个巨大的磁体,而在磁体外部,磁感线都是从N极出发,回到S极,所以根据题图我们得出,在地理北极附近的是地磁S极,在地理南极附近的是地磁N极。
    (2)根据磁极之间的相互作用规律可知,指向地理南极(地磁北极)的是小磁针的S极,故小磁针的右下端是S极。
    故答案为:如下图所示

    18.【答案】
    【解析】略

    19.【答案】将滑动变阻器滑片移到阻值最大处;②;①;0.7;实际电压;电压表并联在了滑动变阻器两端;断开S1,闭合S2,读出电压表的示数为U源;U1U源−1R
    【解析】解:(1)电压表与灯并联,如下所示:

    (2)检查电路连接均完好后,应先断开开关,再将滑动变阻器将滑片移到最右端;
    ①连接好电路后,闭合开关,移动滑动变阻器滑片P,如果小灯泡短路,小灯泡不发光,相当于一根导线,电压表示数为0,电流表有示数;
    ②如果小灯泡的灯丝断了,则电压表与电路中其它元件串联,因电压表内阻很大,根据欧姆定律和分压原理,电流表示数接近0,电压表示数接近电源电压,小灯泡分得的电压很小,不发光;
    ③如果滑动变阻器断路,则电压表、电流表均无示数,小灯泡不发光;
    所以,连接好电路后,闭合开关,小明发现移动滑动变阻器滑片P,电路中出现小灯泡不发光,电压表示数为零,猜想②是错误的;
    如果观察到电流表有示数,则猜想①是正确的;
    (4)故障排除后,小梦调节滑片P至某位置,小灯泡恰好正常发光时电流表示数如图乙所示,图中电流表选用小量程,分度值为0.02A,电流为0.28A,则小灯泡的额定功率为:
    P=UI=2.5V×0.28A=0.7W;
    (5)根据绘出的如图丙所示I−U图象,根据A图象知,电流随电压的增大而增大,根据P=UI灯的实际功率也增大,可得出结论:灯泡实际功率随实际电压的增大而增大;
    B图象中电流随电压的增大而减小,由欧姆定律,灯的电压增大,根据串联电路电压的规律,变阻器的电压减小,故原因可能是:电压表并联在了滑动变阻器两端;
    (6)实验步骤补充完整:
    ①只闭合开关S1,读出电压表的示数为U1;②断开S1,闭合S2,读出电压表的示数为U源,
    在①中,电压表测待测电阻的电压,在②中电压表测电源电压,根据串联电路电压的规律,在①中,R的电压为UR=U源−U1,由欧姆定律,电路中的电流:
    I′=URR=U源−U1R,电阻表达式:Rx=U1I′=U1U源−U1R=U1U源−1R。
    故答案为:(1)如上所示;
    (2)将变阻器的滑片移到最右端;
      (3)②;①;
    (4)0.7;
    (5)实际电压;    电压表并联在了滑动变阻器两端;
    (6)②断开S1,闭合S2,读出电压表的示数为U源;U1U源−1R。
    (1)电压表与灯并联;
    (2)为保护电路,检查电路连接均完好后,应先断开开关,将滑动变阻器将滑片移到阻值最大处;
    (3)对每个猜想所出现的现象逐一分析,确定与题目条件不符合与相符合的猜想;
    (4)根据图乙电流表选用的量程读数,根据P=UI求额定功率;
    (5)电流随电压的增大而增大,根据P=UI分析灯的实际功率变化;
    B图象中电流随电压的增大而减小,由欧姆定律,得出灯的电压变化,根据串联电路电压的规律,判断变阻器的电压变化;
    (6)在没有电流表的情况下,电压表与定值电阻应起到测量电流的作用:先测出待测电阻的电压,通过开关的转换再测量出电源电压,根据串联电路电压的规律和欧姆定律可求出串联电路中的电流,从而得出待电阻大小。
    本题测量小灯泡的电功率,考查电路的连接、注意事项、故障分析、额定功率的计算和数据分析及设计实验方案的能力。

    20.【答案】电流表指针的偏转  在磁场中做切割磁感线运动  ①
    【解析】解:(1)在该实验中,是否有感应电流的产生是通过灵敏电流表的指针是否偏转来体现的,若灵敏电流表的指针发生偏转,就说明产生了感应电流;
    (2)分析比较实验现象,可以得出产生感应电流的条件:闭合电路的部分导体,在磁场中做切割磁感线运动;
    ②③④都是电生磁,①是磁生电,电磁感应现象;
    故答案为:(1)电流表指针的偏转;(2)在磁场中做切割磁感线运动;①。
    (1)在探究感应电流的实验中,是通过灵敏电流表指针的偏转来确定感应电流的产生;
    (2)根据产生感应电流的条件:闭合电路的部分导体在磁场中做切割磁感线运动;电磁感应是发动机的原理。
    本题考查电磁感应现象的实验,关键是将课本知识内容记忆清楚,仔细分析即可。

    21.【答案】电磁感应  机械
    【解析】解:(1)驱动电机会反转变为发电机给蓄电池充电,发电机的原理是电磁感应,产生的电能是由汽车的机械能转化而来的;
    (2)燃料完全燃烧释放的热量为:Q放=mq=10kg×4.5x107J/kg=4.5×108J;
    (3)汽车以50km/h的速度水平匀速行驶了1h时,由乙图像可知:F牵=f=4000N,
    汽车行驶的路程为:s=vt=50km/h×1h=50km=50000m,
    汽车牵引力做的功为:W=F牵s=4000N×50000m=2×108J;
    (4)内燃机的效率为:η=WQ放×100%=2×108J4.5×108J×100%=44.4%。
    答:(1)电磁感应;机械;
    (2)燃料完全燃烧释放的热量为4.5×108J;
    (3)车牵引力做的功为2×108J;
    (4)内燃机的效率为44.4%。
    (1)发电机的原理是电磁感应,工作时将机械能转化为电能;
    (2)由公式Q放=mq计算燃料完全燃烧释放的热量;
    (3)由公式v=st求得行驶的路程,根据图乙可知汽车以50km/h的速度匀速直线行驶时所受阻力的大小即牵引力的大小,由公式W=Fs求得汽车做的功;
    (4)由公式η=WQ放×100%计算内燃机的效率。
    本题考查了发电机的原理及能量转化及热量、功和内燃机效率的计算,难度不大。

    22.【答案】磁  增大  应在加热电阻丝两端并联一根加热电阻丝
    【解析】解:(1)控制电路中的电磁继电器主要是利用了电流的磁效应;当手放到红外线感应区域范围内,R的阻值就会减小,由I=UR可知,控制电路的电流增大,衔铁被吸下,工作电路开始工作;
    (2)因并联电路中各支路两端的电压相等,所以加热电阻丝工作10s产生的热量为:
    Q=W=U2Rt=(220V)244Ω×10s=11000J;
    (3)2500r/kW⋅h表示电路中用电器每消耗1kW⋅h的电能,电能表的转盘转2500r,10s中电路消耗的电能为:
    W=10r2500r/(kW⋅h)=0.004kW⋅h=14400J,
    电路的总功率为:
    P总=Wt=14400J10s=1440W,
    加热电阻丝的功率为:
    P=U2R=(220V)244Ω1100W,
    工作电路中电动机的电功率是:
    P电动机=P总−P=1440W−1100W=340W;
    (4)工作电路的电压220V一定时,要提高热风温度,由P=UI=U2R可知,应减小电路中的电阻,因串联电路中总电阻大于任何一个分电阻、并联电路中总电阻小于任何一个分电阻,所以,应在加热电阻丝两端并联一根加热电阻丝。
    故答案为:(1)磁;增大;
    (2)若加热电阻丝阻值为44Ω,则工作10s它产生热量为11000J;
    (3)若只将感应干手器一个用电器接入电路中,使其正常工作,10s中电能表(如图丙)的转盘转了10r,则工作电路中电动机的电功率是340W;
    (4)应在加热电阻丝两端并联一根加热电阻丝。
    (1)电磁继电器是利用电流的磁效应工作的;手伸入舱内,导致电阻R的阻值减小,根据欧姆定律可知控制电路的电流变化;
    (2)根据并联电路的电压特点和Q=W=U2Rt求出加热电阻丝工作10s产生的热量;
    (3)2500r/kW⋅h表示电路中用电器每消耗1kW⋅h的电能,电能表的转盘转2500r,据此求转盘转10r时,电路消耗的电能,根据P=Wt算出工作电路中的总功率,根据P=U2R算出加热电阻丝的功率,用总功率减去加热电阻丝的功率算出工作电路中电动机的电功率;
    (4)工作电路的电压一定时,要提高热风温度,根据P=UI=U2R可知应减小电路中的电阻,据此进行解答。
    本题考查了电磁继电器的工作原理和电功率公式、电功公式的综合应用等,明白电能表参数的含义较为关键。

    23.【答案】解:(1)W=90kW⋅h=3.24×108J,
    s=450km=4.5×105m,
    因为W=Fs,该电动汽车在水平路面上匀速行驶,
    所以,该电动汽车在水平路面上受到的平均阻力为:
    f=F=Ws=3.24×108J4.5×105m=720N,
    (2)因为v=st,
    所以,电车行驶的时间:
    t=sv=450km100km/h=4.5h,
    则功率:
    P=Wt=3.24×108J4.5×3600s=2×104W,
    所以,电路中的电流:
    I=PU=2×104W400V=50A。
    (3)没有尾气排放,不会造成大气污染。(或噪音小,机械效率高)。
    答:(1)该电动汽车在水平路面上受到的平均阻力为720N;
    (2)电路中的电流为50A。
    (3)电动汽车相比传统用汽油的汽车的优点是:没有尾气排放,不会造成大气污染。
    【解析】(1)利用W=Fs求出牵引力,然后利用二力平衡条件可得阻力;
    (2)利用v=st求出时间,然后利用P=Wt求出功率,再利用I=PU计算电流;
    (3)从环保节能的角度分析解答。
    此题考查功、功率、速度公式的应用,同时考查欧姆定律和二力平衡条件的应用,是一道综合性较强的题目,且难度适中,是一道好题。

    24.【答案】解:(1)当开关S闭合,S1、S2断开时,定值电阻R2、R3串联接入电路,电流表A1测量电路中的电流,电压表V测量定值电阻R3两端的电压,
    定值电阻R2两端的电压U2=U−U1=9V−3V=6V,定值电阻R2的阻值R2=U2I2=6V0.3A=20Ω;
    (2)当开关S、S1、S2都闭合时,定值电阻R1、R2并联接入电路,定值电阻R3被短路,电流表A1测量干路中的电流,电流表A2测量通过定值电阻R1的电流,电压表测量定值电阻R3两端的电压,此时电压表的示数为0;
    定值电阻R1两端的电压U1=U=9V,定值电阻R1的阻值R1=U1I1=6V0.2A=30Ω;
    (3)根据P=UI=U2R可知,当电压U一定时,电路中的总电阻越小,电路中的总功率越大,由此可知,当开关S、S1、S2都闭合时,定值电阻R1、R2并联接入电路,定值电阻R3被短路,电路中的电阻最小,电路中的总功率最大,此时电路中的总电阻R总=R1R2R1+R2=20Ω×30Ω20Ω+30Ω=12Ω,
    电路中的最大总功率P=UI=U2R总=(9V)212Ω=6.75W。
    答:(1)定值电阻R2的阻值20Ω;
    (2)定值电阻R1的阻值是30Ω,此时电压表的示数为0;
    (3)电路中的最大总功率6.75W。
    【解析】(1)当开关S闭合,S1、S2断开时,定值电阻R2、R3串联接入电路,电流表A1测量电路中的电流,电压表V测量定值电阻R3两端的电压,根据串联电路电压规律可求出定值电阻R2两端的电压,根据欧姆定律可求出定值电阻R2的阻值;
    (2)当开关S、S1、S2都闭合时,定值电阻R1、R2并联接入电路,定值电阻R3被短路,电流表A1测量干路中的电流,电流表A2测量通过定值电阻R1的电流,电压表测量定值电阻R3两端的电压,根据并联电路电压规律可求出定值电阻R1两端的电压,根据欧姆定律可求出定值电阻R1的阻值;
    (3)根据P=UI=U2R可知,当电压U一定时,电路中的总电阻越小,电路中的总功率越大,由此可知,当开关S、S1、S2都闭合时,定值电阻R1、R2并联接入电路,定值电阻R3被短路,电路中的电阻最小,电路中的总功率最大,根据并联电路电阻规律可求出此时电路的总电阻,根据P=UI=U2R可求出电路中的最大总功率。
    本题主要考查欧姆定律的应用,电功率的公式的应用,串联、并联电路电流、电压、电阻规律的应用,其中求解电路中的最大总功率是本题的难点。

    相关试卷

    苏科版九年级全册第十六章 电磁转换综合与测试单元测试同步练习题: 这是一份苏科版九年级全册第十六章 电磁转换综合与测试单元测试同步练习题,共25页。试卷主要包含了0分),【答案】B,【答案】A等内容,欢迎下载使用。

    苏科版初中物理九年级下册期末测试卷(较易)(含答案解析): 这是一份苏科版初中物理九年级下册期末测试卷(较易)(含答案解析),共21页。试卷主要包含了0分),【答案】A,【答案】D,【答案】C等内容,欢迎下载使用。

    苏科版初中物理九年级上册期中测试卷(较易)(含答案解析): 这是一份苏科版初中物理九年级上册期中测试卷(较易)(含答案解析),共18页。试卷主要包含了单选题,填空题,作图题,实验探究题,计算题等内容,欢迎下载使用。

    • 精品推荐
    • 所属专辑

    免费资料下载额度不足,请先充值

    每充值一元即可获得5份免费资料下载额度

    今日免费资料下载份数已用完,请明天再来。

    充值学贝或者加入云校通,全网资料任意下。

    提示

    您所在的“深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载 10 份资料 (今日还可下载 0 份),请取消部分资料后重试或选择从个人账户扣费下载。

    您所在的“深深圳市第一中学”云校通为试用账号,试用账号每位老师每日最多可下载10份资料,您的当日额度已用完,请明天再来,或选择从个人账户扣费下载。

    您所在的“深圳市第一中学”云校通余额已不足,请提醒校管理员续费或选择从个人账户扣费下载。

    重新选择
    明天再来
    个人账户下载
    下载确认
    您当前为教习网VIP用户,下载已享8.5折优惠
    您当前为云校通用户,下载免费
    下载需要:
    本次下载:免费
    账户余额:0 学贝
    首次下载后60天内可免费重复下载
    立即下载
    即将下载:资料
    资料售价:学贝 账户剩余:学贝
    选择教习网的4大理由
    • 更专业
      地区版本全覆盖, 同步最新教材, 公开课⾸选;1200+名校合作, 5600+⼀线名师供稿
    • 更丰富
      涵盖课件/教案/试卷/素材等各种教学资源;900万+优选资源 ⽇更新5000+
    • 更便捷
      课件/教案/试卷配套, 打包下载;手机/电脑随时随地浏览;⽆⽔印, 下载即可⽤
    • 真低价
      超⾼性价⽐, 让优质资源普惠更多师⽣
    VIP权益介绍
    • 充值学贝下载 本单免费 90%的用户选择
    • 扫码直接下载
    元开通VIP,立享充值加送10%学贝及全站85折下载
    您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      充值到账1学贝=0.1元
      0学贝
      本次充值学贝
      0学贝
      VIP充值赠送
      0学贝
      下载消耗
      0学贝
      资料原价
      100学贝
      VIP下载优惠
      0学贝
      0学贝
      下载后剩余学贝永久有效
      0学贝
      • 微信
      • 支付宝
      支付:¥
      元开通VIP,立享充值加送10%学贝及全站85折下载
      您当前为VIP用户,已享全站下载85折优惠,充值学贝可获10%赠送
      扫码支付0直接下载
      • 微信
      • 支付宝
      微信扫码支付
      充值学贝下载,立省60% 充值学贝下载,本次下载免费
        下载成功

        Ctrl + Shift + J 查看文件保存位置

        若下载不成功,可重新下载,或查看 资料下载帮助

        本资源来自成套资源

        更多精品资料

        正在打包资料,请稍候…

        预计需要约10秒钟,请勿关闭页面

        服务器繁忙,打包失败

        请联系右侧的在线客服解决

        单次下载文件已超2GB,请分批下载

        请单份下载或分批下载

        支付后60天内可免费重复下载

        我知道了
        正在提交订单

        欢迎来到教习网

        • 900万优选资源,让备课更轻松
        • 600万优选试题,支持自由组卷
        • 高质量可编辑,日均更新2000+
        • 百万教师选择,专业更值得信赖
        微信扫码注册
        qrcode
        二维码已过期
        刷新

        微信扫码,快速注册

        还可免费领教师专享福利「樊登读书VIP」

        手机号注册
        手机号码

        手机号格式错误

        手机验证码 获取验证码

        手机验证码已经成功发送,5分钟内有效

        设置密码

        6-20个字符,数字、字母或符号

        注册即视为同意教习网「注册协议」「隐私条款」
        QQ注册
        手机号注册
        微信注册

        注册成功

        下载确认

        下载需要:0 张下载券

        账户可用:0 张下载券

        立即下载
        账户可用下载券不足,请取消部分资料或者使用学贝继续下载 学贝支付

        如何免费获得下载券?

        加入教习网教师福利群,群内会不定期免费赠送下载券及各种教学资源, 立即入群

        即将下载

        苏科版初中物理九年级下册期中测试卷(较易)(含答案解析)
        该资料来自成套资源,打包下载更省心 该专辑正在参与特惠活动,低至4折起
        [共10份]
        浏览全套
          立即下载(共1份)
          返回
          顶部
          Baidu
          map
