期中测试（基础卷）——2022-2023学年九年级下册物理单元卷（苏科版）（原卷版+解析版）

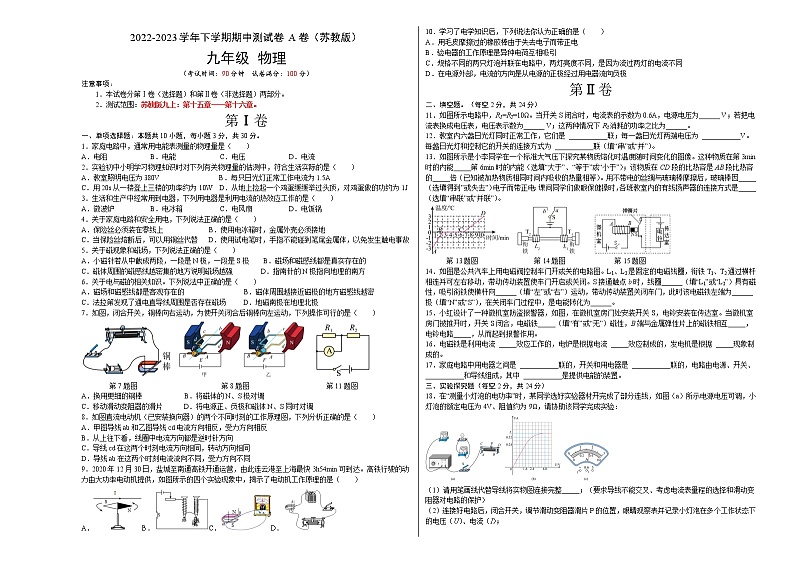

2022-2023学年下学期期中测试卷A卷（苏教版）

九年级 物理

（考试时间：90分钟  试卷满分：100分）

注意事项：

1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：苏教版九上：第十五章——第十六章。

第Ⅰ卷

一、单项选择题：本题共10小题，每小题3分，共30分。

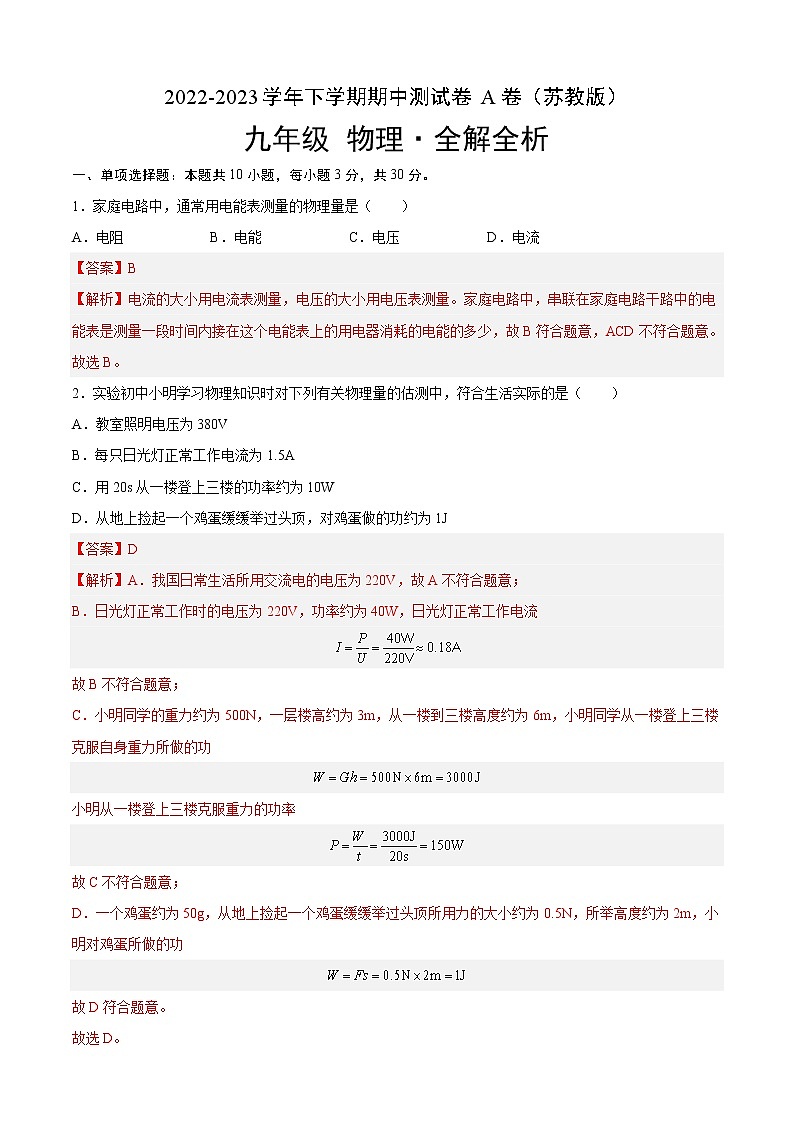

1．家庭电路中，通常用电能表测量的物理量是（　　）

A．电阻 B．电能 C．电压 D．电流

2．实验初中小明学习物理知识时对下列有关物理量的估测中，符合生活实际的是（　　）

A．教室照明电压为380V                 B．每只日光灯正常工作电流为1.5A

C．用20s从一楼登上三楼的功率约为10W  D．从地上捡起一个鸡蛋缓缓举过头顶，对鸡蛋做的功约为1J

3．生活和生产中经常用到电器，下列用电器是利用电流的热效应工作的是（　　）

A．微波炉 B．电冰箱 C．电风扇 D．电饭锅

4．关于家庭电路和安全用电，下列说法正确的是（　　）

A．保险丝必须装在零线上             B．使用电冰箱时，金属外壳必须接地

C．当保险丝熔断后，可以用铜丝代替   D．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故

5．关于磁现象和磁场，下列说法正确的是（　　）

A．小磁针若从中截成两段，一段是N极，一段是S极    B．磁场和磁感线都是真实存在的

C．磁体周围的磁感线越密集的地方说明磁场越强        D．指南针的N极指向地理的南方

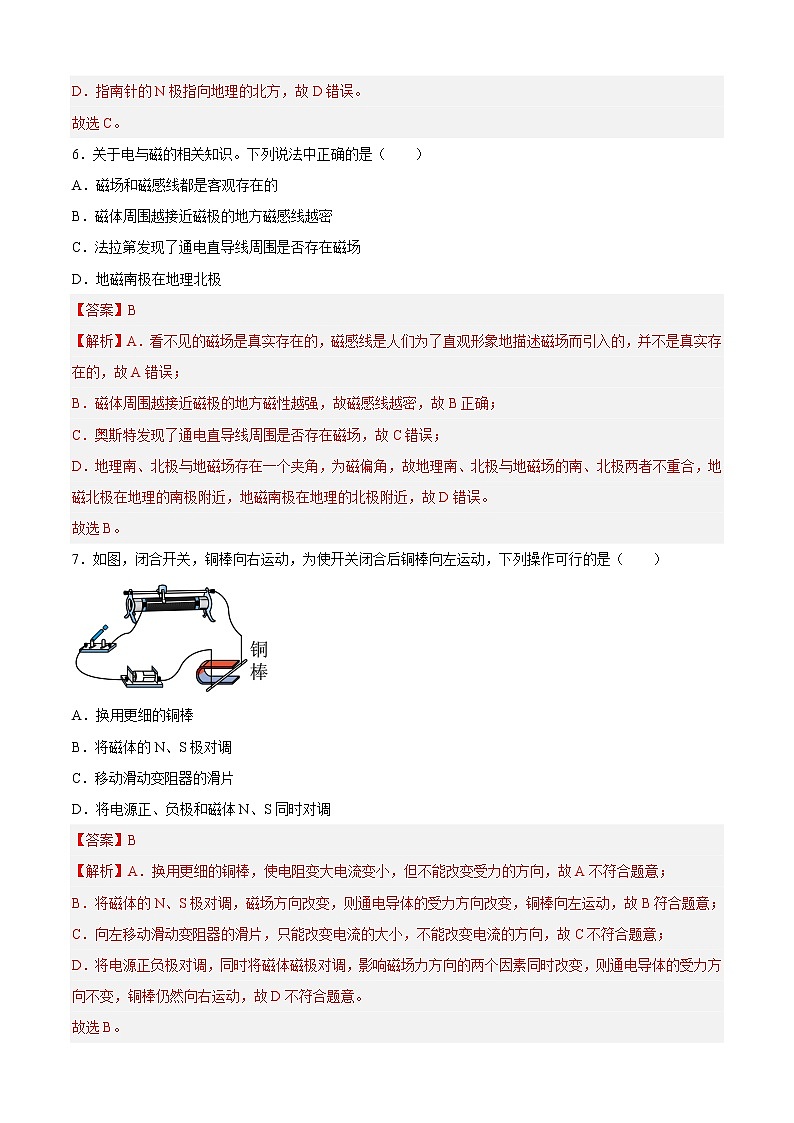

6．关于电与磁的相关知识。下列说法中正确的是（　　）

A．磁场和磁感线都是客观存在的                 B．磁体周围越接近磁极的地方磁感线越密

C．法拉第发现了通电直导线周围是否存在磁场     D．地磁南极在地理北极

7．如图，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（　　）

        第7题图                        第8题图                      第11题图

A．换用更细的铜棒            B．将磁体的N、S极对调

C．移动滑动变阻器的滑片      D．将电源正、负极和磁体N、S同时对调

8．如图直流电动机（已安装换向器）的两个不同时刻的工作原理图，下列分析正确的是（　　）

A．甲图导线ab和乙图导线cd电流方向相反，受力方向相反

B．从上往下看，线圈中电流方向都是逆时针方向

C．导线cd在这两个时刻电流方向相同，转动方向相同

D．导线ab在这两个时刻电流流向不同，受力方向不同

9．2020年12月30日，盐城至南通高铁开通运营，由此连云港至上海最快3h54min可到达。高铁行驶的动力由大功率电动机提供，如图所示的四个实验现象中，揭示了电动机工作原理的是（　　）

A．B．C．D．

10．学习了电学知识后，下列说法你认为正确的是（　　）

A．用毛皮摩擦过的橡胶棒由于失去电子而带正电

B．验电器的工作原理是异种电荷互相吸引

C．规格不同的两只灯泡并联在电路中，两灯亮度不同，是因为流过两灯的电流不同

D．在电源外部，电流的方向是从电源的正极经过用电器流向负极

第Ⅱ卷

二、填空题。（每空2分，共24分）

11．如图所示电路中，R1=R2=10Ω。当开关S闭合时，电流表的示数为0.6A，电源电压为______ V；若把电流表换成电压表，电压表示数为______ V；这两种情况下R2消耗的功率之比为______。

12．教室内六盏日光灯同时正常工作，它们是 ___________联；每一盏日光灯两端电压为 ___________V。每盏日光灯和控制它的开关的连接方式为 ___________联（填“串”或“并”）。

13．如图所示是小李同学在一个标准大气压下探究某物质熔化时温度随时间变化的图像。这种物质在第3min时的内能_____第6min时的内能（选填“大于”、“等于”或“小于”）；该物质在CD段的比热容是AB段比热容的_____倍（已知被加热物质相同时间内吸收的热量相等）。用不带电的丝绸与玻璃棒摩擦后，玻璃棒因_____（选填“得到”或“失去”）电子而带正电；课间同学们做眼保健操时，各班教室内的有线扬声器的连接方式是_____（选填“串联”或“并联”）。

      第13题图                第14题图              第15题图

14．如图是公共汽车上用电磁阀控制车门开或关的电路图。L1、L2是固定的电磁线圈，衔铁T1、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。S接通触点b时，线圈______（填“L1”或“L2”）具有磁性，吸引衔铁使横杆向______（填“左”或“右”）运动，带动传动装置关闭车门，此时该电磁铁左端为______极（填“N”或“S”），在关闭车门过程中，是电能转化为______。

15．小红设计了一种微机室防盗报警器，如图，在微机室房门处安装开关S，电铃安装在传达室。当微机室房门被推开时，开关S闭合，电磁铁_____（填“有”或“无”）磁性，B端与金属弹性片上的磁铁相互_____，电铃电路_____，从而起到报警作用。

16．电磁铁是利用电流 _____效应工作的，电炉是根据电流 _____效应制成的，发电机是根据 _____现象制成的。

17．家庭电路中用电器之间是 ___________联的，开关和用电器是 ___________联的，电路由电源、开关、___________和导线组成，其中 ___________是提供电能的装置。

三、实验探究题（每空2分，共24分）

18．在“测量小灯泡的电功率”时，某同学选好实验器材开完成了部分连线，如图（a）所示电源电压可调，小灯泡的额定电压为4V、阻值约为9Ω，请协助该同学完成实验：

（1）请用笔画线代替导线将实物图连接完整_____；（要求导线不能交叉、考虑电流表量程的选择和滑动变阻器对电路的保护）

（2）连接好电路后，闭合开关，调节滑动变阻器滑片P的位置，眼睛观察表并记录小灯泡在多个工作状态下的电压（U）、电流（I）；

（3）根据测量数据，绘出小灯泡的I-U图像如图（b）所示，发现图线是一条曲线，该同学由此得出结论灯丝电阻随两端的电压升高而增大，这是一个错误结论，请你分析结论错误的原因：______；

（4）I-U图像中，Ix为额定电压下小灯泡的工作电流，电流表的示数如图（c）所示，小灯泡的额定功率为______ W；

（5）该同学了解小灯泡消耗功率的变化特点后，联想到已学知识通过定值电阻的电流随两端电压变化的关系，于是拆下滑动变阻器，选用一个R0=7.5Ω的定值电阻与小灯泡串联，接入电路，再次进行实验，此时小灯泡和定值电阻功率同为______ W。

19．小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1，2和3，4导线分别接到电源两端；

（1）在实验过程中，小明是通过观察U形管中_____的变化来比较电流通过电阻丝产生热量多少的，这种研究物理问题的方法是_____法（选填“控制变量”或“转换”）；

（2）如图甲所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系；如图乙所示的装置是用来研究通过电阻丝产生的热量与_____的关系。

20．按要求填空。

（1）当甲、乙两个通草球出现如图1所示情形时，若甲带正电，则乙带______电。

（2）如图2所示，挤压端面削平、削干净的两个铅块使它们合在一起，下面可悬挂钩码，这是由于分子间存在______。

（3）如图3所示是探究“产生感应电流条件”的实验装置，实验通过观察_______来判断电路中是否有感应电流。闭合开关，若导体ab不动，左右移动磁体，电路中______（选填“有”或“无”）感应电流。

四、计算题：本题共3小题，共22分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。

21．(6分)如图甲所示，是小章同学从垃圾回收站找到的热水器上的加热部件，该部件由阻值不变的两根电阻丝R1、R2构成，小章设计了图乙的电路并在学校实验室对该部件进行检测，其中R0=22Ω，电源电压为220V，M、N为接线柱；

（1）用导线把M和N连接，只闭合开关S1，电流表示数为多少；

（2）把M接A，N接B，只闭合开关S1，电流表示数为0.4A，求R1的阻值；

（3）用导线把B和C连接，然后将M接A，N接B，闭合开关S1和S2，电流表示数为1.5A。检测结束后，小章利用该部件重新组装一个加热器，求新组装的加热器接入220V电路中能达到的最大电功率。

22．(8分)在如图所示的电路中，电源电压为3V，开关闭合后，电流表为0.2A，电压表示数为2V，求：

（1）R2两端的电压是多少伏？

（2）R2的电阻是多少欧？

（3）通电1min电流通过R2所产生的热量是多少焦？

23．(8分)小明设计的一个温控电加热装置，原理如图所示，电压U1=6V，Rt为热敏电阻其阻值随加热环境温度的升高而增大．电磁铁线圈电阻不计，当导线中的电流大于或等于10mA时，衔铁吸下与下触点A接触；当电流小于10mA时，衔铁松开与B触点接触，U2=220V，R1=48.4Ω．

（1）衔铁刚被吸下时，求Rt的阻值．

（2）求该电加热器处于加热挡时的电功率．

（3）若该电加热器的保温时功率是加热时功率的10%，求R2的阻值．
