苏科版八年级上册第四章 光的折射 透镜综合与测试单元测试综合训练题
展开
这是一份苏科版八年级上册第四章 光的折射 透镜综合与测试单元测试综合训练题，共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，综合题等内容，欢迎下载使用。

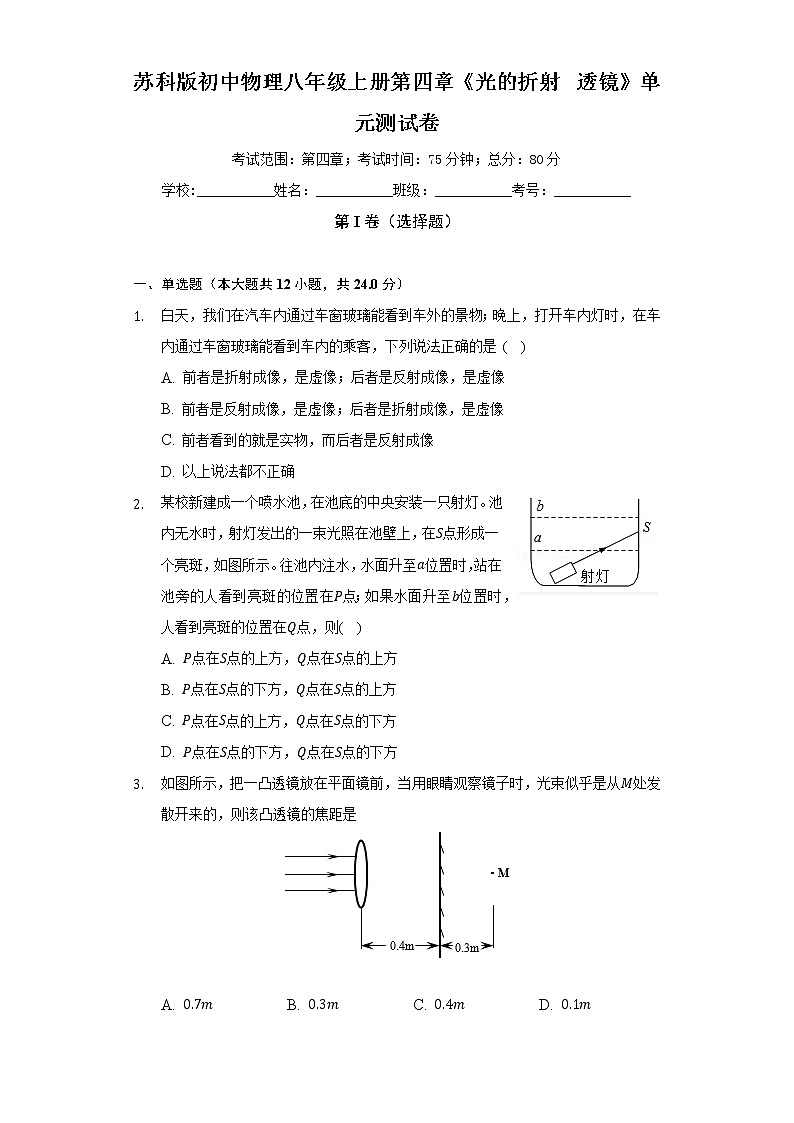

苏科版初中物理八年级上册第四章《光的折射 透镜》单元测试卷
考试范围：第四章；考试时间：75分钟；总分：80分
学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）
一、单选题（本大题共12小题，共24.0分）
1. 白天，我们在汽车内通过车窗玻璃能看到车外的景物；晚上，打开车内灯时，在车内通过车窗玻璃能看到车内的乘客，下列说法正确的是 ( )
A. 前者是折射成像，是虚像；后者是反射成像，是虚像
B. 前者是反射成像，是虚像；后者是折射成像，是虚像
C. 前者看到的就是实物，而后者是反射成像
D. 以上说法都不正确
2. 某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则( )
A. P点在S点的上方，Q点在S点的上方
B. P点在S点的下方，Q点在S点的上方
C. P点在S点的上方，Q点在S点的下方
D. P点在S点的下方，Q点在S点的下方
3. 如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是
A. 0.7m B. 0.3m C. 0.4m D. 0.1m

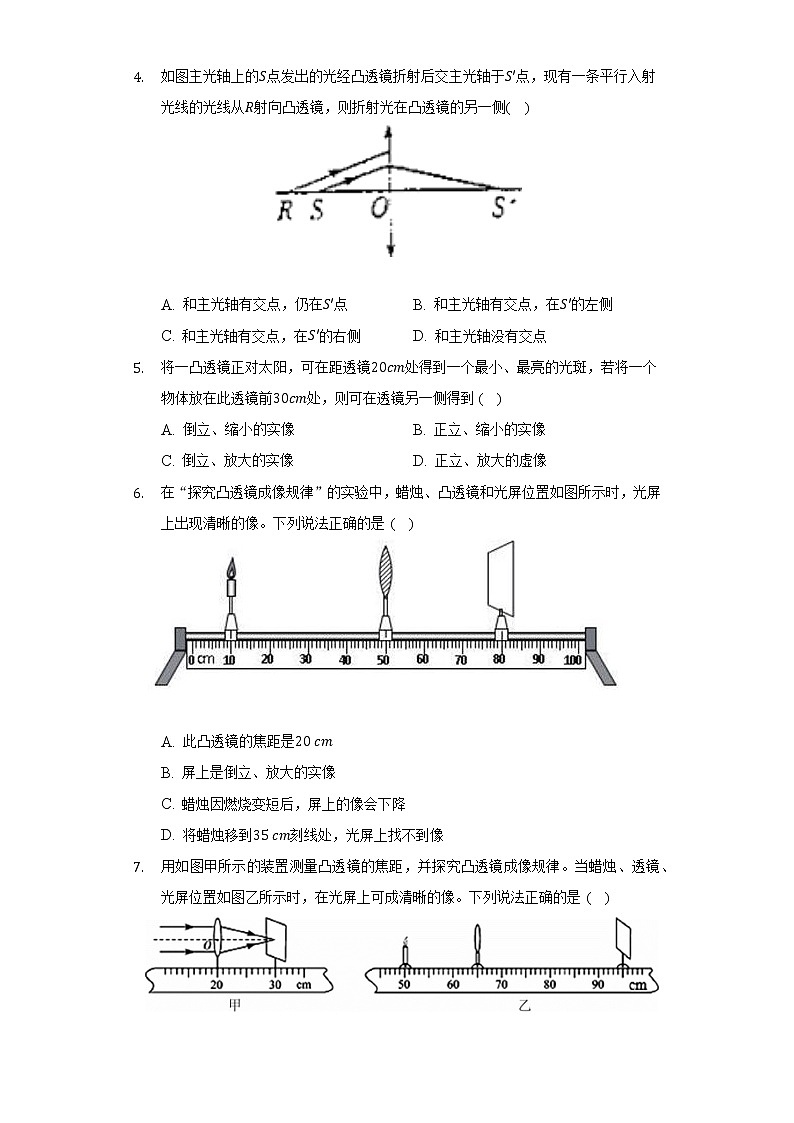

4. 如图主光轴上的S点发出的光经凸透镜折射后交主光轴于S′点，现有一条平行入射光线的光线从R射向凸透镜，则折射光在凸透镜的另一侧( )
A. 和主光轴有交点，仍在S′点 B. 和主光轴有交点，在S′的左侧
C. 和主光轴有交点，在S′的右侧 D. 和主光轴没有交点
5. 将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到( )
A. 倒立、缩小的实像 B. 正立、缩小的实像
C. 倒立、放大的实像 D. 正立、放大的虚像
6. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏位置如图所示时，光屏上出现清晰的像。下列说法正确的是 ( )
A. 此凸透镜的焦距是20 cm
B. 屏上是倒立、放大的实像
C. 蜡烛因燃烧变短后，屏上的像会下降
D. 将蜡烛移到35 cm刻线处，光屏上找不到像

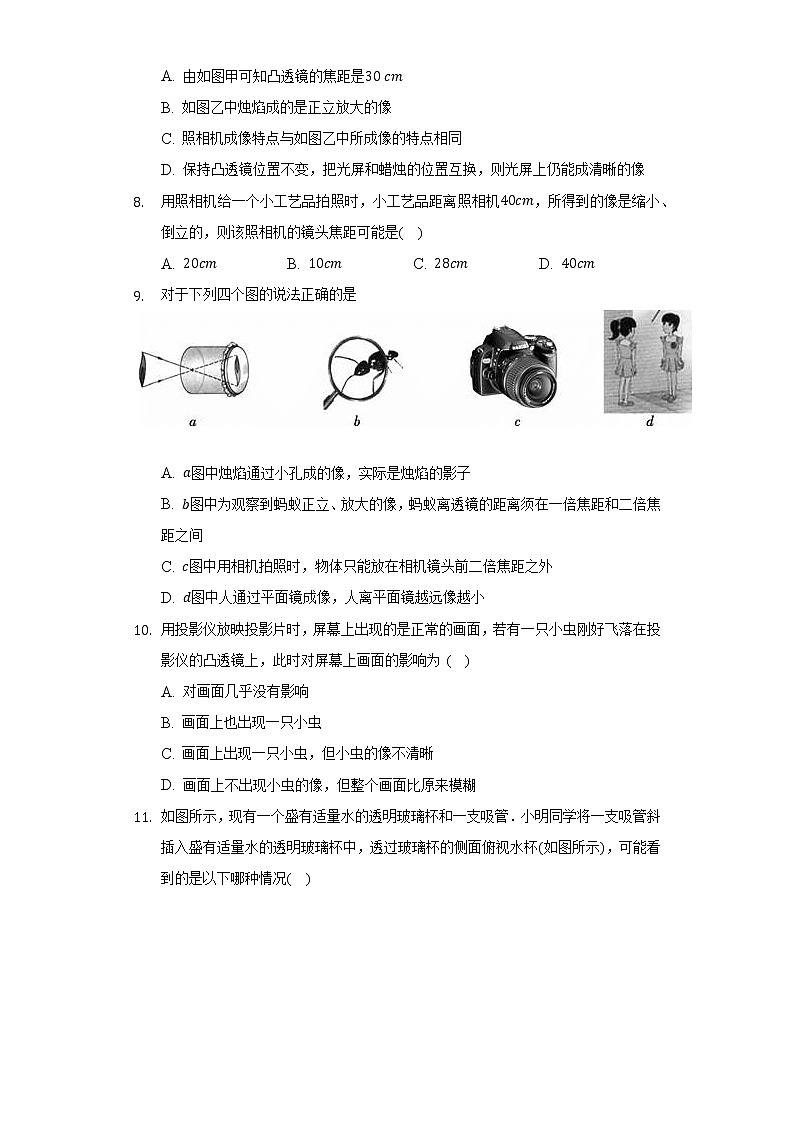

7. 用如图甲所示的装置测量凸透镜的焦距，并探究凸透镜成像规律。当蜡烛、透镜、光屏位置如图乙所示时，在光屏上可成清晰的像。下列说法正确的是 ( )
A. 由如图甲可知凸透镜的焦距是30 cm
B. 如图乙中烛焰成的是正立放大的像
C. 照相机成像特点与如图乙中所成像的特点相同
D. 保持凸透镜位置不变，把光屏和蜡烛的位置互换，则光屏上仍能成清晰的像
8. 用照相机给一个小工艺品拍照时，小工艺品距离照相机40cm，所得到的像是缩小、倒立的，则该照相机的镜头焦距可能是( )
A. 20cm B. 10cm C. 28cm D. 40cm
9. 对于下列四个图的说法正确的是
A. a图中烛焰通过小孔成的像，实际是烛焰的影子
B. b图中为观察到蚂蚁正立、放大的像，蚂蚁离透镜的距离须在一倍焦距和二倍焦距之间
C. c图中用相机拍照时，物体只能放在相机镜头前二倍焦距之外
D. d图中人通过平面镜成像，人离平面镜越远像越小
10. 用投影仪放映投影片时，屏幕上出现的是正常的画面，若有一只小虫刚好飞落在投影仪的凸透镜上，此时对屏幕上画面的影响为 ( )
A. 对画面几乎没有影响
B. 画面上也出现一只小虫
C. 画面上出现一只小虫，但小虫的像不清晰
D. 画面上不出现小虫的像，但整个画面比原来模糊
11. 如图所示，现有一个盛有适量水的透明玻璃杯和一支吸管．小明同学将一支吸管斜插入盛有适量水的透明玻璃杯中，透过玻璃杯的侧面俯视水杯(如图所示)，可能看到的是以下哪种情况( )
A. B.
C. D.
12. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图，下列判断正确的是 ( )
A. 该凸透镜的焦距是20cm
B. 当u=5cm时，得到正立放大的虚像 ，增加物距到7cm，像变小了
C. 当u=15cm时成倒立放大的像，显微镜的物镜是根据这一原理制成的
D. 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变大
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）
13. 小花在做“探究凸透镜成像的规律”实验时发现，保持蜡烛和屏之间的距离为48cm不变，只改变凸透镜的位置可以在屏上得到两个清晰的像，将凸透镜从成第一个像的位置向蜡烛移动16cm得到第二个像.她通过分析得出第一个像与蜡烛相比是________(选填“缩小”“等大”或“放大”)的，第二次成像时物距为________cm．
14. 如图所示，图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个凸透镜如果凸透镜的焦距为20cm，那么当用它拍照时，外面的景物到镜头距离应该为________________(填写范围))；图乙、丙是用这款手机先后拍下同一小车的两张照片(设摄像头焦距不变)，拍摄第一张照片比拍摄第二张照片摄像头离小车更______________(选填“远”或“近” )些。
15. 如图，不透明容器底部有一光源，没倒水时在侧壁S处形成一个亮的光斑。当向容器中加水至a处时，亮斑在S点的_________(上方/下方/原处)，当水面到达b时，人眼看到亮斑在S点的_________(上方/下方/原处)
16. 有一种药瓶的瓶盖为凸透镜，可以用来观察说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示，则瓶盖与说明书之间的距离， ______ 最小， ______ 最大(选填“图甲”“图乙”或“图丙”)
三、作图题（本大题共2小题，共4.0分）
17. 如图A为空中一小鸟，B为水中的一条鱼所在位置，在C处恰好看到水中的鱼和鸟重合的现象，请找出人看到水中鸟与鱼的位置，并完成光路图。(保留作图痕迹)
18. 如图，光斜射到空气和玻璃的分界面时，发生反射和折射。在图中标出反射角β并用箭头标出折射光线的传播方向。
四、实验探究题（本大题共2小题，共12.0分）
19. 小明利用一个未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论。请你将空缺部分补充完整。
(1)将一束平行光射向凸透镜，得到如图所示的光路图。图中10厘米表示的是______。
(2)将蜡烛、透镜和光屏依次放在______上，并使透镜、光屏和______三者的中心大致在______，目的是______。
(3)他观测记录的实验数据在表中。
实验序号
物距
(厘米)
像距
(厘米)
像的性质
1
30
15
倒立、缩小的实像
2
25
16.7
3
20
20
倒立、等大的实像
4
15
倒立、放大的实像
5
5
正立、放大的虚像
①上表中实验序号2中像的性质为______，实验序号4中像距为______厘米。
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向______(选填“靠近”或“远离”)透镜的方向移动。
20. 某小组同学用如图1所示的装置“探究凸透镜成像特点”，其中凸透镜的焦距为15cm.他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图2所示。(用带箭头的线段表示物或像，A′，B′分别表示蜡烛在A，B处像的位置)
(1)从图2中可以看出，蜡烛在A，B位置时光屏上得到的都是______、______的实像。实际应用中，可以利用该成像特点制成______。(写出一个即可)
(2)和其他小组交流后发现，当蜡烛在距透镜15−30cm之间时，像均成在透镜另一侧距透镜30cm以外处。但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因可能是______，改进方法是______。(写出一条即可)
(3)为了让蜡烛在C位置的像成在光具座上的光屏上，还可以在保持蜡烛和透镜的位置不变的情况下，在蜡烛和透镜之间再放置一个______镜，再移动光屏，光屏上即可出现清晰的像。该实验结果在实际生活中的应用是______。(写出一个即可)
五、综合题（本大题共3小题，共32.0分）
21. 阅读文字材料，完成后面的问题。
透镜的焦距f的长短标志着折光本领的大小。焦距越短，折光本领越大。通常把透镜焦距的倒数叫做透镜焦度，用Φ表示，即Φ=1f。如果某透镜的焦距是0.5m，它的焦度就是：Φ=10.5m=2m−1。平时说的眼镜片的度数，就是镜片的透镜焦度乘100的值。例如，400度远视镜片的透镜焦距是0.25m。注意：凸透镜(远视镜片)的度数是正数，凹透镜(近视镜片)的度数是负数。
(1)如图所示为小明的眼睛看物体时的成像情况，则他的眼病及需要用来矫正的透镜分别是 ( )
A.近视 凸透镜
B.近视 凹透镜
C.远视 凸透镜
D.远视 凹透镜
(2)若他所戴眼镜镜片的焦距为−0.2m，则透镜的焦度为____m−1，眼镜度数为____度。
22. 小明用凸透镜做“探究凸透镜成像规律”的实验。
(1)实验前，小明先想办法测凸透镜的焦距，如图甲，他将凸透镜____太阳光，在透镜下方，________地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图象，如图乙，则判断该透镜的焦距f为____cm。
(2)实验时，小明调整蜡烛、凸透镜和光屏高度时，应____(选填“点燃”“不点燃”)蜡烛。
(3)如图丙，将蜡烛移至45cm刻度处时，从凸透镜右侧通过凸透镜可以看到烛焰的____(选填“虚“或“实”)像；该实验现象可以说明_____的成像特点(选填“照相机”“幻灯机”或“放大镜”)。
(4)小明在实验过程中不断移动烛焰位置，观察到如图丁中①至⑥的六种烛焰清晰的像，请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序，正确顺序为___________________。
(5)实验中，燃烧的蜡烛在不断缩短，会导致光屏上的像向____(选填“上”或“下”)移动。
(6)小明想利用LED发光字母来探究凸透镜成像时上下、左右的位置关系，图戊中的4个字母适合做LED光源的有____个。
(7)若按如图己所示的方式，将透镜切开，只保留白色部分，再将白色部分往中间凑紧，重新组成一个“透镜”进行实验，则在光屏上可以呈现____个像(光屏足够大)。
23. 阅读短文，回答问题
人类的眼睛
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的、______、缩小的实像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰，由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干。看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm。
(1)请把文中像的性质补充完整。
(2)人的眼睛是通过改变晶状体的______来获得清晰的像；普通照相机是在物距确定的情况下通过改变______使像变得清晰。
(3)根据上文，你认为人的正常眼的观察范围是______
A.0～10cm B.10～25cm C.从10cm到极远处 D.0～25cm
(4)如何预防眼睛疲劳，请你提出一条合理化建议：______。
答案和解析
1.【答案】A
【解析】在汽车内通过车窗玻璃看外面的物体时，光线发生了折射，看到的是虚像；晚上，打开车内灯时，在车内通过车窗玻璃能看到车内的乘客是由于光的反射形成的虚像．
故选A．
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象．
2.【答案】B
【解析】解：
(1)往池内注水，水面升至a位置时，发生折射，根据折射角大于入射角画出折射光线，P点如下图所示：
(2)水面上升至b位置时，光在水中沿直线传播，经水池侧壁反射后，光线从水中斜射向空气中，折射角大于入射角，折射光线远离法线，如下图所示：
通过上图可知：我们在上方看起来，光斑的虚像在Q点，即Q在S的上方。
故选：B。
(1)水面升至a位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；
(2)光在同种、均匀、透明介质中沿直线传播。
本题重点考查的是作反射光线和折射光线，理解并掌握光的反射定律和折射定律是解决此题的关键。此题通过作图说明，学生一目了然，效果更好。
3.【答案】D
【解析】
【分析】
本题考查了眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断凸透镜的焦距。
本题关键是根据平面镜成像特点判断凸透镜焦点的位置。
【解答】
根据下图分析，物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，根据焦距是焦点到凸透镜光心的距离，所以凸透镜的焦距：f=0.4m−0.3m=0.1m，故ABC错误，D正确。
故选D。
4.【答案】B
【解析】
【分析】
根据“过光心的光线不发生偏折”，过透镜光心O作平行于S和R的光线c，与S的折射光线相交，交点即为平行线入射后经过透镜会聚的点，可知该点一定在透镜的主平面上，主平面与透镜主轴的焦点F′即为像副焦点；根据图示的入射光线的特点，抓住其对应的折射光线的特点是解决此题的关键。此题有一定的难度，属于难题。
【解答】
过光心作平行于光线S和R的入射光线，与S的折射光线相交于一点F′，过焦点F′垂直主轴画一个平面(虚线)，将主轴转一个角度与入射光线平行，这样F′就是光线R经凸透镜折射后要经过的点(F′也叫副焦点)，因此这条光线在凸透镜的另一侧和主光轴有交点，在S′点的左侧。如图所示：
故选B。
5.【答案】C
【解析】
【分析】
凸透镜成像是个光学部分的重点内容，本题综合性很强，包含了焦点、焦距、凸透镜成像的三种情况等。
根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点；凸透镜成像时，2f>U>f，成倒立、放大的实像。
【解答】
把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑，所以f=20cm；
若将一个物体放在此透镜前30cm处，u=30cm，2f>u>f，成倒立、放大的实像，故ABD错误，C正确。
故选C。
6.【答案】D
【解析】
【分析】
本题考查凸透镜成像实验，在凸透镜成像实验中，注意物距条件的应用和把握，熟知成像规律是解题关键。
(1)根据图示信息不能确定焦距大小；
(2)能在光屏上成像，并且物距大于像距，只有u>2f，2f>v>f，成倒立缩小实像；
(3)因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动；
(4)u
A.根据图示信息不能确定焦距大小，故A错误；
B.由图知像距f<30cm<2f.物距50cm>2f，即f<25cm：故有15cm2f，2f>v>f，成倒立缩小实像，故B错误；
C.因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；
D.将蜡烛移到35cm刻线处u=50cm−35cm=15cm，由B知f>15cm故凸透镜成正立放大的虚像．光屏上承接不到像，故D正确。
故选D。
7.【答案】D
【解析】
【分析】
本题主要考查了测量焦距的方法和凸透镜的成像规律，凸透镜成实像时如果物距变小，那么像距变大，像的大小也变大，凸透镜成虚像时，如果物距变小，那么像距变小，像的大小也变小。
(1)平行于主光轴的光线经凸透镜折射后将过焦点，透镜光心到焦点的距离就是焦距；
(2)凸透镜成像规律：①u>2f时，成倒立缩小的实像；②u=2f时，成倒立等大的实像；③f
(4)凸透镜成实像时，物距增大，像距减小。
【解答】
A.平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm−20cm=10cm，A错误；
B.图乙中，物距u=65cm−50cm=15cm，此时f
D.保持凸透镜位置不变，把光屏和蜡烛的位置互换，根据光路可逆的原理，光屏上仍能成清晰的像，故D正确。
故选D。
8.【答案】B
【解析】解：根据照相机的成像原理知，物距是大于二倍焦距的，故有40cm>2f，即f<20cm。
故选：B。
照相机是利用了凸透镜的成像原理：当物距在二倍焦距之外时，凸透镜能成倒立缩小的实像，求得焦距的范围后选择。
本题考查了凸透镜的成像原理：当物距在二倍焦距之外时，凸透镜能成倒立缩小的实像，这是照相机的原理。
9.【答案】C
【解析】
【分析】
(1)小孔成像的原理是光的直线传播，成的是物体的实像；
(2)放大镜的物距小于一倍焦距，成正立、放大的虚像；
(3)照相机的物体大于二倍焦距，成倒立、缩小的实像；
(4)平面镜所成的像与物体的大小相等。
本题考查了小孔成像、放大镜、照相机、平面镜成像的性质，是一道光学综合题。
【解答】
A.a图中烛焰通过小孔成的像，成的是烛焰的实像，故A错误；
B.b图中为观察到蚂蚁正立、放大的像，蚂蚁离透镜的距离须在一倍焦距之内，故B错误；
C.照相机的物体大于二倍焦距，c图中用相机拍照时，物体只能放在相机镜头前二倍焦距之外，故C正确；
D.d图中人通过平面镜成像，人离平面镜远离时像的大小不变。
故选C。
10.【答案】A
【解析】
【分析】
根据凸透镜成像的规律的相关知识，结合题意来分析解答。
本题主要考查了学生对凸透镜成像的规律的相关知识的理解和运用能力。
【解答】
小虫落在凸透镜上相当于用物体将凸透镜遮住了一部分，光线仍可通过凸透镜其余部分发生折射，仍能在屏幕上呈现出投影片的像。小虫对投影片本身没有影响，只是遮住了一部分光线，使得屏幕上的画面比原来暗一些。而小虫很小，几乎不会对画面造成影响。
故选A。
11.【答案】D
【解析】
【分析】
本题有两种光学现象：一是玻璃杯从侧面看中间厚边缘薄，相当于放大镜，对吸管起到放大作用；二是吸管反射的光由水斜射进入空气中，光线要发生折射。
凸透镜中间厚边缘薄，当物距小于焦距时，凸透镜成正立放大的虚像；
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。
【解答】
本题从三个方面考虑：
一是水杯起到放大作用，看到水中的吸管的像比实际吸管变粗；
二是由于光的折射会出现错位现象，刚进入水中的吸管错位，A点的像应在B点，如图：
水杯底部的吸管，C点的像在D点，如图：
所以从侧面看到斜插入玻璃杯水中吸管的像如图：
；
故ABC不符合题意，D符合题意。
故选D。
12.【答案】C
【解析】
【分析】
本题考查了学生对凸透镜成像的综合应用，凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。
(1)根据凸透镜成像的四种情况和应用进行判断：u>2f，成倒立、缩小的实像，2f>v>f，应用于照相机和摄像机；u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距；2f>u>f，成倒立、放大的实像，v>2f，应用于幻灯机和投影仪；u
【解答】
A.u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm时，所以f=10cm，故A错误；
B.当u=5cm时，u
故选C。
13.【答案】缩小；16
【解析】
【分析】
此题考查凸透镜成像规律及其探究实验，理解掌握凸透镜两次成像的物距和像距之间的关系是解答此题的关键。
在凸透镜成像实验中，物距u、像距v、根据蜡烛和屏之间的距离为48cm不变，列出等式求解即可求得焦距，再利用u与v可知物像的大小。
【解答】
由题知u+v=48cm.......①
所以第一次成像时，物距为u，像距为v=48−u；
第二次成像时，物距u′=u−16cm，像距v′=64−u，
由于两次成像时，第一次的像距等于第二次的物距，即v=u−16cm........②，
由①②解得：u=32cm，v=16cm。
第二次成像时物距为u′=u−16cm=32cm−16cm=16cm。
因为u>v，所以蜡烛成的像是倒立缩小的实像，即第一个像与蜡烛相比是缩小的。
故答案为：缩小；16。
14.【答案】u>40cm；远
【解析】
【分析】
凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大，是凸透镜成像习题中常用的两个知识点。
(1)根据凸透镜成像的三种情况和应用进行判断：u>2f，成倒立、缩小的实像，应用于照相机和摄像机；2f>u>f，成倒立、放大的实像，应用于幻灯机和投影仪；u
【解答】
手机摄像头相当于凸透镜，手机拍摄时，物体在凸透镜的2倍焦距以外，即u>2f=40cm，凸透镜成倒立、缩小的实像；
凸透镜成实像时，物距减小，像距增大，像变大；乙丙两图比较，乙的像小，所以乙的物距大，，所以拍摄第一张比拍摄第二张摄像头离小车远一些。
故答案为：u>40cm；远。
15.【答案】下方；上方
【解析】
【分析】
本题重点考查的是作反射光线和折射光线，理解并掌握光的反射定律和折射定律是解决此题的关键。此题通过作图说明，学生一目了然，效果更好。
(1)光在同种、均匀、透明介质中沿直线传播，从一种介质进入另一介质时，光的传播方向发生改变，产生折射现象；
(2)水面升至a位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；
(3)水面上升至b位置时，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气里发生折射，折射角大于入射角。
【解答】
(1)往池内注水，水面升至a位置时，光在水面发生折射，根据折射定律，P点如下图所示：
(2)水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，Q点如下图所示：
通过画图可知：P点在S点的下方，Q点在S点的上方。
故答案为：下方；上方。
16.【答案】图甲；图丙
【解析】解：由凸透镜成像规律可知：图甲是正立放大的虚像，此时uu>f；图丙是倒立缩小的实像，此时u>2f，因此关于瓶盖与说明书之间的距离，图甲最小，图丙最大．
故答案为：图甲； 图丙；
根据凸透镜成像的三种情况进行判断：u>2f，成倒立、缩小的实像；2f>u>f，成倒立、放大的实像；u
17.【答案】解：
(1)先画出小鸟A关于水面的对称点A′，即为小鸟的像位置。连接A′C，与水面交于点O，连接AO即为入射光线，OC为反射光线；
(2)看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为水中的入射光线，OC为折射光线，人眼逆着折射光线看上去，看到了水中的鱼与水中鸟在同一条直线上。如图所示：
【解析】(1)小鸟属于平面镜成像。掌握平面镜成像的特点：像与物的大小相等、像与物到平面镜的距离相等、像与物的连线与镜面垂直。根据平面镜成像的特点便可以画出在水中像的位置；
(2)根据光从水中进入空气中时折射角大于入射角的规律作出人眼看到小鱼的光路图。
此题通过作图考查了学生有关光的折射规律的知识，同时考查了平面镜成像的特点，难点是确定光的入射点与光线的方向。
18.【答案】
【解析】
【分析】
本题考查了光的反射定律、光的折射定律的应用，根据折射光线和入射光线的关系确定入射、折射光线是本题的关键。
【解答】
先过入射点画出法线，根据折射光线和入射光线的关系确定入射、折射光线，进而确定反射光线，得出反射角和入射角。如图所示：
。
19.【答案】透镜焦距 光具座 烛焰 同一高度 在光屏中央成像 倒立缩小实像 30 远离
【解析】解：(1)由图可知：焦点到透镜光心的距离等于焦距，所以图中10厘米表示的是该凸透镜的焦距为10厘米。即f=10cm。
(2)实验过程中，将蜡烛、透镜和光屏依次放在光具座上，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。
(3)①凸透镜的焦距是10cm，物距是25cm，u>2f，成倒立、缩小的实像。
光的折射中光路是可逆的，实验1，当物距为30cm时，像距是15cm，所以实验4，当物距为15cm时，像距是30cm。
②像能呈现在光屏上是实像，凸透镜成实像时，物距减小，像距增大，像变大，所以烛焰从远处向透镜靠近时，光屏应向远离透镜的方向移动。
故答案为：(1)透镜焦距；(2)光具座；烛焰；同一高度；在光屏中央成像；(3)①倒立缩小实像；30；②远离。
(1)平行于凸透镜主光轴的光线经凸透镜折射后会聚于主光轴上一点，这个点就是焦点，透镜光心到焦点的距离就是焦距；
(2)在凸透镜成像的实验中，蜡烛、凸透镜和光屏应放置在同一条直线上，且蜡烛的火焰、光屏的中心和透镜的中心应大致在同一高度。
(3)①凸透镜成像时，u>2f，成倒立、缩小的实像。光的折射中，光路是可逆的。
②凸透镜成实像时，物距减小，像距增大，像变大。
凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大，都是凸透镜成像习题的重要依据。
20.【答案】倒立 放大 投影仪 像距太大，像不能成在光屏上 换用小焦距的凸透镜 凸透 远视眼镜
【解析】解：(1)从图2中可以看出，蜡烛在A，B位置时，2f>u>f，凸透镜成倒立放大的实像，应用是幻灯机或投影仪；
(2)无论怎样移动光屏都不能在光屏上得到像，可能是物距接近于焦距，像距太大，像不能成在光屏上；为了避免光屏上得不到像，解决像距过大，可换用小焦距的凸透镜；
(3)保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置一个凸透镜，移动光屏，光屏上又出现了清晰的像；产生远视眼的原因是，晶状体太薄，折光能力太弱，焦距变大，近处的物体的像成在视网膜之后，因此远视眼看不清近处的物体，可以用凸透镜的镜片进行矫正。
故答案为：(1)倒立；放大；投影仪；(2)像距太大，像不能成在光屏上；换用小焦距的凸透镜；(3)凸透；远视眼镜。
(1)当2f>u>f时，凸透镜成倒立、放大的实像，应用是幻灯机或投影仪；
(2)探究凸透镜成像的实验时，若光屏上没有像，可能是因为物距小于焦距，成了虚像，不能成在光屏上；有可能光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；有可能物体在焦点上，不能成像；凸透镜对光线有会聚作用，凸透镜会聚光的能力越强，焦距越短；
(3)远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的。远视矫正方法，需佩戴凸透镜。
关于凸透镜成像的规律中，共涉及四个方面的内容：①物距与焦距的关系；②成像的性质；③像距与焦距的关系；④具体的应用。一般情况下，只要告诉其中的一条，就可以确定另外三方面的内容。
21.【答案】(1)B；
(2)5；−500
【解析】
【分析】
本题主要考查学生对近视眼的成因以及矫正方法的理解和掌握，是一道基础题，也是中考的热点。
(1)近视眼能看清近处的物体，不能看清远处的物体；近视眼是由于晶状体太厚，使像成在视网膜的前方，要戴一个凹透镜来矫正，戴上凹透镜能使像成在视网膜上；
(2)透镜焦距的倒数叫做透镜的焦度，眼镜片的度数，就是镜片的透镜焦度乘100的值；
(3)远视镜片的度数是正数，近视镜片的度数是负数。
【解答】
(1)由图可知，远处物体成像在视网膜前面，所以患的是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，故选B；
(2)因为焦度Φ=1f，此透镜的焦距是0.2m，它的焦度Φ=10.2m=5m−1；
故其镜片的度数为5m−1×100=−500度。
故答案为：(1)B；(2)5；−500。
22.【答案】(1)正对；平行；12；
(2)点燃；
(3)虚；放大镜；
(4)②①③⑤⑥④；
(5)上；
(6)1；
(7)4。
【解析】
【试题解析】
【分析】
此题探究了凸透镜成像的规律，以及测焦距的方法等；考查了学生对实验操作的要求，一定要注意实验前的调整工作，要熟记规律，特别注意成像特点与物距之间的关系。
【解答】
(1)测凸透镜的焦距应该讲凸透镜正对着太阳光，在透镜下方平行地放上白纸；
由图乙可知，当透镜与白纸间距s=12cm时，白纸被烤焦的时间t=4min，所用的时间最短，
说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸距离即为焦距f=12cm；
(2)根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；
只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；
(3)蜡烛移至45cm刻度线处时，物距u=50cm−45cm=5cm，u
物距小于焦距时成正立放大的虚像，越远像越大；故正确顺序为②①③⑤⑥④；
(5)实验过程中，蜡烛燃烧变短，根据“过光心的光线其传播方向不变”可知，像会向光屏的上方移动。
(6)探究凸透镜成像上下左右位置关系应该让发光体本身上下左右是不同的，即上下和左右是不对称的，所以适合做LED光源是“F”，有1个；
(7)因为凸透镜中间厚，边缘薄，切去部分后相当于四个透镜，光心位置改变了，上面的像下移，下面的像上移，左面的像向右移动，右面的像向左移动，错位将成四个像。
故答案为：(1)正对；平行；12；(2)点燃；(3)虚；放大镜；(4)②①③⑤⑥④；(5)上；(6)1；(7)4。
23.【答案】倒立 厚度 像距 C 看书时间不能太长，中间要休息
【解析】解：(1)人眼好比是一架照相机，即物体在晶状体的2倍焦距以外，此时在视网膜上成一个倒立、缩小的实像；
(2)据材料可知，人的眼睛是通过调节晶状体的弯曲程度(厚度)，改变晶状体的焦距来获得清晰的像，普通照相机是在物距确定的情况下通过改变像距使像变得清晰。
(3)正常眼的远点在极远处，正常眼的近点约距眼睛10cm。人的正常眼的观察范围是从10cm到极远处，故选C；
(4)据生活实际可知，预防眼部疲劳的方法有：看书时间不能太长，中间要休息；不要在太强的或太暗的光下看书；坚持做眼保健操等均可；
故答案为：(1)倒立；(2)厚度(焦距/弯曲程度”)；像距；(3)C；(4)看书时间不能太长，中间要休息(不要在太强的或太暗的光下看书；坚持做眼保健操等合理均可)。
(1)人眼好比是一架照相机，即物体在晶状体的2倍焦距以外，此时在视网膜上成一个倒立、缩小的实像；
(2)(3)明白眼睛成像的原理和明视距离，本题属于材料阅读分析题，所有的问题都来自于提供的材料，仔细阅读短文就可以得到正确的答案。
(4)根据生活实际的角度来解答此题。
材料阅读题所占比例逐年递增，这类题型给出一个情景材料，要求学生在短时间内阅读理解，从材料中捕捉信息，解决实际问题。材料阅读题取材广泛，涉及的知识面较宽，所举事例贴近生活，要求学生思维活跃，利用所掌握的基础知识联系实际进行探究。
苏科版初中物理八年级上册第四章《光的折射 透镜》单元测试卷
考试范围：第四章；考试时间：75分钟；总分：80分
学校:___________姓名：___________班级：___________考号：___________
第I卷（选择题）
一、单选题（本大题共12小题，共24.0分）
1. 白天，我们在汽车内通过车窗玻璃能看到车外的景物；晚上，打开车内灯时，在车内通过车窗玻璃能看到车内的乘客，下列说法正确的是 ( )
A. 前者是折射成像，是虚像；后者是反射成像，是虚像
B. 前者是反射成像，是虚像；后者是折射成像，是虚像
C. 前者看到的就是实物，而后者是反射成像
D. 以上说法都不正确
2. 某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则( )
A. P点在S点的上方，Q点在S点的上方
B. P点在S点的下方，Q点在S点的上方
C. P点在S点的上方，Q点在S点的下方
D. P点在S点的下方，Q点在S点的下方
3. 如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则该凸透镜的焦距是
A. 0.7m B. 0.3m C. 0.4m D. 0.1m
4. 如图主光轴上的S点发出的光经凸透镜折射后交主光轴于S′点，现有一条平行入射光线的光线从R射向凸透镜，则折射光在凸透镜的另一侧( )
A. 和主光轴有交点，仍在S′点 B. 和主光轴有交点，在S′的左侧
C. 和主光轴有交点，在S′的右侧 D. 和主光轴没有交点
5. 将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑，若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到( )
A. 倒立、缩小的实像 B. 正立、缩小的实像
C. 倒立、放大的实像 D. 正立、放大的虚像
6. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏位置如图所示时，光屏上出现清晰的像。下列说法正确的是 ( )
A. 此凸透镜的焦距是20 cm
B. 屏上是倒立、放大的实像
C. 蜡烛因燃烧变短后，屏上的像会下降
D. 将蜡烛移到35 cm刻线处，光屏上找不到像
7. 用如图甲所示的装置测量凸透镜的焦距，并探究凸透镜成像规律。当蜡烛、透镜、光屏位置如图乙所示时，在光屏上可成清晰的像。下列说法正确的是 ( )
A. 由如图甲可知凸透镜的焦距是30 cm
B. 如图乙中烛焰成的是正立放大的像
C. 照相机成像特点与如图乙中所成像的特点相同
D. 保持凸透镜位置不变，把光屏和蜡烛的位置互换，则光屏上仍能成清晰的像
8. 用照相机给一个小工艺品拍照时，小工艺品距离照相机40cm，所得到的像是缩小、倒立的，则该照相机的镜头焦距可能是( )
A. 20cm B. 10cm C. 28cm D. 40cm
9. 对于下列四个图的说法正确的是
A. a图中烛焰通过小孔成的像，实际是烛焰的影子
B. b图中为观察到蚂蚁正立、放大的像，蚂蚁离透镜的距离须在一倍焦距和二倍焦距之间
C. c图中用相机拍照时，物体只能放在相机镜头前二倍焦距之外
D. d图中人通过平面镜成像，人离平面镜越远像越小
10. 用投影仪放映投影片时，屏幕上出现的是正常的画面，若有一只小虫刚好飞落在投影仪的凸透镜上，此时对屏幕上画面的影响为 ( )
A. 对画面几乎没有影响
B. 画面上也出现一只小虫
C. 画面上出现一只小虫，但小虫的像不清晰
D. 画面上不出现小虫的像，但整个画面比原来模糊
11. 如图所示，现有一个盛有适量水的透明玻璃杯和一支吸管．小明同学将一支吸管斜插入盛有适量水的透明玻璃杯中，透过玻璃杯的侧面俯视水杯(如图所示)，可能看到的是以下哪种情况( )
A. B.
C. D.
12. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图，下列判断正确的是 ( )
A. 该凸透镜的焦距是20cm
B. 当u=5cm时，得到正立放大的虚像 ，增加物距到7cm，像变小了
C. 当u=15cm时成倒立放大的像，显微镜的物镜是根据这一原理制成的
D. 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变大
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）
13. 小花在做“探究凸透镜成像的规律”实验时发现，保持蜡烛和屏之间的距离为48cm不变，只改变凸透镜的位置可以在屏上得到两个清晰的像，将凸透镜从成第一个像的位置向蜡烛移动16cm得到第二个像.她通过分析得出第一个像与蜡烛相比是________(选填“缩小”“等大”或“放大”)的，第二次成像时物距为________cm．
14. 如图所示，图甲是一款具有摄像功能的手机，其摄像头的镜头相当于一个凸透镜如果凸透镜的焦距为20cm，那么当用它拍照时，外面的景物到镜头距离应该为________________(填写范围))；图乙、丙是用这款手机先后拍下同一小车的两张照片(设摄像头焦距不变)，拍摄第一张照片比拍摄第二张照片摄像头离小车更______________(选填“远”或“近” )些。
15. 如图，不透明容器底部有一光源，没倒水时在侧壁S处形成一个亮的光斑。当向容器中加水至a处时，亮斑在S点的_________(上方/下方/原处)，当水面到达b时，人眼看到亮斑在S点的_________(上方/下方/原处)
16. 有一种药瓶的瓶盖为凸透镜，可以用来观察说明书，调整瓶盖与说明书的距离，看到的情形如图甲、乙、丙所示，则瓶盖与说明书之间的距离， ______ 最小， ______ 最大(选填“图甲”“图乙”或“图丙”)
三、作图题（本大题共2小题，共4.0分）
17. 如图A为空中一小鸟，B为水中的一条鱼所在位置，在C处恰好看到水中的鱼和鸟重合的现象，请找出人看到水中鸟与鱼的位置，并完成光路图。(保留作图痕迹)
18. 如图，光斜射到空气和玻璃的分界面时，发生反射和折射。在图中标出反射角β并用箭头标出折射光线的传播方向。
四、实验探究题（本大题共2小题，共12.0分）
19. 小明利用一个未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论。请你将空缺部分补充完整。
(1)将一束平行光射向凸透镜，得到如图所示的光路图。图中10厘米表示的是______。
(2)将蜡烛、透镜和光屏依次放在______上，并使透镜、光屏和______三者的中心大致在______，目的是______。
(3)他观测记录的实验数据在表中。
实验序号
物距
(厘米)
像距
(厘米)
像的性质
1
30
15
倒立、缩小的实像
2
25
16.7
3
20
20
倒立、等大的实像
4
15
倒立、放大的实像
5
5
正立、放大的虚像
①上表中实验序号2中像的性质为______，实验序号4中像距为______厘米。
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向______(选填“靠近”或“远离”)透镜的方向移动。
20. 某小组同学用如图1所示的装置“探究凸透镜成像特点”，其中凸透镜的焦距为15cm.他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图2所示。(用带箭头的线段表示物或像，A′，B′分别表示蜡烛在A，B处像的位置)
(1)从图2中可以看出，蜡烛在A，B位置时光屏上得到的都是______、______的实像。实际应用中，可以利用该成像特点制成______。(写出一个即可)
(2)和其他小组交流后发现，当蜡烛在距透镜15−30cm之间时，像均成在透镜另一侧距透镜30cm以外处。但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因可能是______，改进方法是______。(写出一条即可)
(3)为了让蜡烛在C位置的像成在光具座上的光屏上，还可以在保持蜡烛和透镜的位置不变的情况下，在蜡烛和透镜之间再放置一个______镜，再移动光屏，光屏上即可出现清晰的像。该实验结果在实际生活中的应用是______。(写出一个即可)
五、综合题（本大题共3小题，共32.0分）
21. 阅读文字材料，完成后面的问题。
透镜的焦距f的长短标志着折光本领的大小。焦距越短，折光本领越大。通常把透镜焦距的倒数叫做透镜焦度，用Φ表示，即Φ=1f。如果某透镜的焦距是0.5m，它的焦度就是：Φ=10.5m=2m−1。平时说的眼镜片的度数，就是镜片的透镜焦度乘100的值。例如，400度远视镜片的透镜焦距是0.25m。注意：凸透镜(远视镜片)的度数是正数，凹透镜(近视镜片)的度数是负数。
(1)如图所示为小明的眼睛看物体时的成像情况，则他的眼病及需要用来矫正的透镜分别是 ( )
A.近视 凸透镜
B.近视 凹透镜
C.远视 凸透镜
D.远视 凹透镜
(2)若他所戴眼镜镜片的焦距为−0.2m，则透镜的焦度为____m−1，眼镜度数为____度。
22. 小明用凸透镜做“探究凸透镜成像规律”的实验。
(1)实验前，小明先想办法测凸透镜的焦距，如图甲，他将凸透镜____太阳光，在透镜下方，________地放上白纸，测出透镜与白纸间距s与对应的白纸被烤焦的时间t，绘出图象，如图乙，则判断该透镜的焦距f为____cm。
(2)实验时，小明调整蜡烛、凸透镜和光屏高度时，应____(选填“点燃”“不点燃”)蜡烛。
(3)如图丙，将蜡烛移至45cm刻度处时，从凸透镜右侧通过凸透镜可以看到烛焰的____(选填“虚“或“实”)像；该实验现象可以说明_____的成像特点(选填“照相机”“幻灯机”或“放大镜”)。
(4)小明在实验过程中不断移动烛焰位置，观察到如图丁中①至⑥的六种烛焰清晰的像，请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序，正确顺序为___________________。
(5)实验中，燃烧的蜡烛在不断缩短，会导致光屏上的像向____(选填“上”或“下”)移动。
(6)小明想利用LED发光字母来探究凸透镜成像时上下、左右的位置关系，图戊中的4个字母适合做LED光源的有____个。
(7)若按如图己所示的方式，将透镜切开，只保留白色部分，再将白色部分往中间凑紧，重新组成一个“透镜”进行实验，则在光屏上可以呈现____个像(光屏足够大)。
23. 阅读短文，回答问题
人类的眼睛
人类的眼睛很像一架照相机，眼睛与照相机的不同之处是：人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的、______、缩小的实像，如图所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰，由眼睛的调节作用所能看清楚的最远点，叫远点，正常眼的远点在极远处；眼睛所能看清楚的最近点，叫近点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的用眼，如看书、看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳的常见症状是头疼脑胀、眼睛发干。看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离为25cm。
(1)请把文中像的性质补充完整。
(2)人的眼睛是通过改变晶状体的______来获得清晰的像；普通照相机是在物距确定的情况下通过改变______使像变得清晰。
(3)根据上文，你认为人的正常眼的观察范围是______
A.0～10cm B.10～25cm C.从10cm到极远处 D.0～25cm
(4)如何预防眼睛疲劳，请你提出一条合理化建议：______。
答案和解析
1.【答案】A
【解析】在汽车内通过车窗玻璃看外面的物体时，光线发生了折射，看到的是虚像；晚上，打开车内灯时，在车内通过车窗玻璃能看到车内的乘客是由于光的反射形成的虚像．
故选A．
本题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，考查了学生理论联系实际的能力，在学习过程中要善于利用所学知识解释有关现象．
2.【答案】B
【解析】解：
(1)往池内注水，水面升至a位置时，发生折射，根据折射角大于入射角画出折射光线，P点如下图所示：
(2)水面上升至b位置时，光在水中沿直线传播，经水池侧壁反射后，光线从水中斜射向空气中，折射角大于入射角，折射光线远离法线，如下图所示：
通过上图可知：我们在上方看起来，光斑的虚像在Q点，即Q在S的上方。
故选：B。
(1)水面升至a位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；
(2)光在同种、均匀、透明介质中沿直线传播。
本题重点考查的是作反射光线和折射光线，理解并掌握光的反射定律和折射定律是解决此题的关键。此题通过作图说明，学生一目了然，效果更好。
3.【答案】D
【解析】
【分析】
本题考查了眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断凸透镜的焦距。
本题关键是根据平面镜成像特点判断凸透镜焦点的位置。
【解答】
根据下图分析，物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，根据焦距是焦点到凸透镜光心的距离，所以凸透镜的焦距：f=0.4m−0.3m=0.1m，故ABC错误，D正确。
故选D。
4.【答案】B
【解析】
【分析】
根据“过光心的光线不发生偏折”，过透镜光心O作平行于S和R的光线c，与S的折射光线相交，交点即为平行线入射后经过透镜会聚的点，可知该点一定在透镜的主平面上，主平面与透镜主轴的焦点F′即为像副焦点；根据图示的入射光线的特点，抓住其对应的折射光线的特点是解决此题的关键。此题有一定的难度，属于难题。
【解答】
过光心作平行于光线S和R的入射光线，与S的折射光线相交于一点F′，过焦点F′垂直主轴画一个平面(虚线)，将主轴转一个角度与入射光线平行，这样F′就是光线R经凸透镜折射后要经过的点(F′也叫副焦点)，因此这条光线在凸透镜的另一侧和主光轴有交点，在S′点的左侧。如图所示：
故选B。
5.【答案】C
【解析】
【分析】
凸透镜成像是个光学部分的重点内容，本题综合性很强，包含了焦点、焦距、凸透镜成像的三种情况等。
根据阳光聚焦方法得到焦距：太阳光射到地球上是平行光，平行于主光轴的光线经凸透镜会聚后得到凸透镜的焦点；凸透镜成像时，2f>U>f，成倒立、放大的实像。
【解答】
把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑，所以f=20cm；
若将一个物体放在此透镜前30cm处，u=30cm，2f>u>f，成倒立、放大的实像，故ABD错误，C正确。
故选C。
6.【答案】D
【解析】
【分析】
本题考查凸透镜成像实验，在凸透镜成像实验中，注意物距条件的应用和把握，熟知成像规律是解题关键。
(1)根据图示信息不能确定焦距大小；
(2)能在光屏上成像，并且物距大于像距，只有u>2f，2f>v>f，成倒立缩小实像；
(3)因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动；
(4)u
A.根据图示信息不能确定焦距大小，故A错误；
B.由图知像距f<30cm<2f.物距50cm>2f，即f<25cm：故有15cm
C.因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；
D.将蜡烛移到35cm刻线处u=50cm−35cm=15cm，由B知f>15cm故凸透镜成正立放大的虚像．光屏上承接不到像，故D正确。
故选D。
7.【答案】D
【解析】
【分析】
本题主要考查了测量焦距的方法和凸透镜的成像规律，凸透镜成实像时如果物距变小，那么像距变大，像的大小也变大，凸透镜成虚像时，如果物距变小，那么像距变小，像的大小也变小。
(1)平行于主光轴的光线经凸透镜折射后将过焦点，透镜光心到焦点的距离就是焦距；
(2)凸透镜成像规律：①u>2f时，成倒立缩小的实像；②u=2f时，成倒立等大的实像；③f
(4)凸透镜成实像时，物距增大，像距减小。
【解答】
A.平行于主光轴的光线经凸透镜折射后将汇聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30cm−20cm=10cm，A错误；
B.图乙中，物距u=65cm−50cm=15cm，此时f
D.保持凸透镜位置不变，把光屏和蜡烛的位置互换，根据光路可逆的原理，光屏上仍能成清晰的像，故D正确。
故选D。
8.【答案】B
【解析】解：根据照相机的成像原理知，物距是大于二倍焦距的，故有40cm>2f，即f<20cm。
故选：B。
照相机是利用了凸透镜的成像原理：当物距在二倍焦距之外时，凸透镜能成倒立缩小的实像，求得焦距的范围后选择。
本题考查了凸透镜的成像原理：当物距在二倍焦距之外时，凸透镜能成倒立缩小的实像，这是照相机的原理。
9.【答案】C
【解析】
【分析】
(1)小孔成像的原理是光的直线传播，成的是物体的实像；
(2)放大镜的物距小于一倍焦距，成正立、放大的虚像；
(3)照相机的物体大于二倍焦距，成倒立、缩小的实像；
(4)平面镜所成的像与物体的大小相等。
本题考查了小孔成像、放大镜、照相机、平面镜成像的性质，是一道光学综合题。
【解答】
A.a图中烛焰通过小孔成的像，成的是烛焰的实像，故A错误；
B.b图中为观察到蚂蚁正立、放大的像，蚂蚁离透镜的距离须在一倍焦距之内，故B错误；
C.照相机的物体大于二倍焦距，c图中用相机拍照时，物体只能放在相机镜头前二倍焦距之外，故C正确；
D.d图中人通过平面镜成像，人离平面镜远离时像的大小不变。
故选C。
10.【答案】A
【解析】
【分析】
根据凸透镜成像的规律的相关知识，结合题意来分析解答。
本题主要考查了学生对凸透镜成像的规律的相关知识的理解和运用能力。
【解答】
小虫落在凸透镜上相当于用物体将凸透镜遮住了一部分，光线仍可通过凸透镜其余部分发生折射，仍能在屏幕上呈现出投影片的像。小虫对投影片本身没有影响，只是遮住了一部分光线，使得屏幕上的画面比原来暗一些。而小虫很小，几乎不会对画面造成影响。
故选A。
11.【答案】D
【解析】
【分析】
本题有两种光学现象：一是玻璃杯从侧面看中间厚边缘薄，相当于放大镜，对吸管起到放大作用；二是吸管反射的光由水斜射进入空气中，光线要发生折射。
凸透镜中间厚边缘薄，当物距小于焦距时，凸透镜成正立放大的虚像；
光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。
【解答】
本题从三个方面考虑：
一是水杯起到放大作用，看到水中的吸管的像比实际吸管变粗；
二是由于光的折射会出现错位现象，刚进入水中的吸管错位，A点的像应在B点，如图：
水杯底部的吸管，C点的像在D点，如图：
所以从侧面看到斜插入玻璃杯水中吸管的像如图：
；
故ABC不符合题意，D符合题意。
故选D。
12.【答案】C
【解析】
【分析】
本题考查了学生对凸透镜成像的综合应用，凸透镜成像的四种情况和应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。
(1)根据凸透镜成像的四种情况和应用进行判断：u>2f，成倒立、缩小的实像，2f>v>f，应用于照相机和摄像机；u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距；2f>u>f，成倒立、放大的实像，v>2f，应用于幻灯机和投影仪；u
【解答】
A.u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm时，所以f=10cm，故A错误；
B.当u=5cm时，u
故选C。
13.【答案】缩小；16
【解析】
【分析】
此题考查凸透镜成像规律及其探究实验，理解掌握凸透镜两次成像的物距和像距之间的关系是解答此题的关键。
在凸透镜成像实验中，物距u、像距v、根据蜡烛和屏之间的距离为48cm不变，列出等式求解即可求得焦距，再利用u与v可知物像的大小。
【解答】
由题知u+v=48cm.......①
所以第一次成像时，物距为u，像距为v=48−u；
第二次成像时，物距u′=u−16cm，像距v′=64−u，
由于两次成像时，第一次的像距等于第二次的物距，即v=u−16cm........②，
由①②解得：u=32cm，v=16cm。
第二次成像时物距为u′=u−16cm=32cm−16cm=16cm。
因为u>v，所以蜡烛成的像是倒立缩小的实像，即第一个像与蜡烛相比是缩小的。
故答案为：缩小；16。
14.【答案】u>40cm；远
【解析】
【分析】
凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大，是凸透镜成像习题中常用的两个知识点。
(1)根据凸透镜成像的三种情况和应用进行判断：u>2f，成倒立、缩小的实像，应用于照相机和摄像机；2f>u>f，成倒立、放大的实像，应用于幻灯机和投影仪；u
【解答】
手机摄像头相当于凸透镜，手机拍摄时，物体在凸透镜的2倍焦距以外，即u>2f=40cm，凸透镜成倒立、缩小的实像；
凸透镜成实像时，物距减小，像距增大，像变大；乙丙两图比较，乙的像小，所以乙的物距大，，所以拍摄第一张比拍摄第二张摄像头离小车远一些。
故答案为：u>40cm；远。
15.【答案】下方；上方
【解析】
【分析】
本题重点考查的是作反射光线和折射光线，理解并掌握光的反射定律和折射定律是解决此题的关键。此题通过作图说明，学生一目了然，效果更好。
(1)光在同种、均匀、透明介质中沿直线传播，从一种介质进入另一介质时，光的传播方向发生改变，产生折射现象；
(2)水面升至a位置时，光从水斜射入空气中时，入射光线、折射光线以及法线在同一平面内，折射角大于入射角，确定折射光线的方向；
(3)水面上升至b位置时，光线先在水池侧壁发生反射，反射角等于入射角，反射光线再从水中斜射入空气里发生折射，折射角大于入射角。
【解答】
(1)往池内注水，水面升至a位置时，光在水面发生折射，根据折射定律，P点如下图所示：
(2)水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，Q点如下图所示：
通过画图可知：P点在S点的下方，Q点在S点的上方。
故答案为：下方；上方。
16.【答案】图甲；图丙
【解析】解：由凸透镜成像规律可知：图甲是正立放大的虚像，此时u
故答案为：图甲； 图丙；
根据凸透镜成像的三种情况进行判断：u>2f，成倒立、缩小的实像；2f>u>f，成倒立、放大的实像；u
17.【答案】解：
(1)先画出小鸟A关于水面的对称点A′，即为小鸟的像位置。连接A′C，与水面交于点O，连接AO即为入射光线，OC为反射光线；
(2)看到水中的鱼与飞在天空中的小鸟在水中的像重合，说明小鸟和小鱼处光线的入射点都在O点，连接BO即为水中的入射光线，OC为折射光线，人眼逆着折射光线看上去，看到了水中的鱼与水中鸟在同一条直线上。如图所示：
【解析】(1)小鸟属于平面镜成像。掌握平面镜成像的特点：像与物的大小相等、像与物到平面镜的距离相等、像与物的连线与镜面垂直。根据平面镜成像的特点便可以画出在水中像的位置；
(2)根据光从水中进入空气中时折射角大于入射角的规律作出人眼看到小鱼的光路图。
此题通过作图考查了学生有关光的折射规律的知识，同时考查了平面镜成像的特点，难点是确定光的入射点与光线的方向。
18.【答案】
【解析】
【分析】
本题考查了光的反射定律、光的折射定律的应用，根据折射光线和入射光线的关系确定入射、折射光线是本题的关键。
【解答】
先过入射点画出法线，根据折射光线和入射光线的关系确定入射、折射光线，进而确定反射光线，得出反射角和入射角。如图所示：
。
19.【答案】透镜焦距 光具座 烛焰 同一高度 在光屏中央成像 倒立缩小实像 30 远离
【解析】解：(1)由图可知：焦点到透镜光心的距离等于焦距，所以图中10厘米表示的是该凸透镜的焦距为10厘米。即f=10cm。
(2)实验过程中，将蜡烛、透镜和光屏依次放在光具座上，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。
(3)①凸透镜的焦距是10cm，物距是25cm，u>2f，成倒立、缩小的实像。
光的折射中光路是可逆的，实验1，当物距为30cm时，像距是15cm，所以实验4，当物距为15cm时，像距是30cm。
②像能呈现在光屏上是实像，凸透镜成实像时，物距减小，像距增大，像变大，所以烛焰从远处向透镜靠近时，光屏应向远离透镜的方向移动。
故答案为：(1)透镜焦距；(2)光具座；烛焰；同一高度；在光屏中央成像；(3)①倒立缩小实像；30；②远离。
(1)平行于凸透镜主光轴的光线经凸透镜折射后会聚于主光轴上一点，这个点就是焦点，透镜光心到焦点的距离就是焦距；
(2)在凸透镜成像的实验中，蜡烛、凸透镜和光屏应放置在同一条直线上，且蜡烛的火焰、光屏的中心和透镜的中心应大致在同一高度。
(3)①凸透镜成像时，u>2f，成倒立、缩小的实像。光的折射中，光路是可逆的。
②凸透镜成实像时，物距减小，像距增大，像变大。
凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大，都是凸透镜成像习题的重要依据。
20.【答案】倒立 放大 投影仪 像距太大，像不能成在光屏上 换用小焦距的凸透镜 凸透 远视眼镜
【解析】解：(1)从图2中可以看出，蜡烛在A，B位置时，2f>u>f，凸透镜成倒立放大的实像，应用是幻灯机或投影仪；
(2)无论怎样移动光屏都不能在光屏上得到像，可能是物距接近于焦距，像距太大，像不能成在光屏上；为了避免光屏上得不到像，解决像距过大，可换用小焦距的凸透镜；
(3)保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置一个凸透镜，移动光屏，光屏上又出现了清晰的像；产生远视眼的原因是，晶状体太薄，折光能力太弱，焦距变大，近处的物体的像成在视网膜之后，因此远视眼看不清近处的物体，可以用凸透镜的镜片进行矫正。
故答案为：(1)倒立；放大；投影仪；(2)像距太大，像不能成在光屏上；换用小焦距的凸透镜；(3)凸透；远视眼镜。
(1)当2f>u>f时，凸透镜成倒立、放大的实像，应用是幻灯机或投影仪；
(2)探究凸透镜成像的实验时，若光屏上没有像，可能是因为物距小于焦距，成了虚像，不能成在光屏上；有可能光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；有可能物体在焦点上，不能成像；凸透镜对光线有会聚作用，凸透镜会聚光的能力越强，焦距越短；
(3)远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的。远视矫正方法，需佩戴凸透镜。
关于凸透镜成像的规律中，共涉及四个方面的内容：①物距与焦距的关系；②成像的性质；③像距与焦距的关系；④具体的应用。一般情况下，只要告诉其中的一条，就可以确定另外三方面的内容。
21.【答案】(1)B；
(2)5；−500
【解析】
【分析】
本题主要考查学生对近视眼的成因以及矫正方法的理解和掌握，是一道基础题，也是中考的热点。
(1)近视眼能看清近处的物体，不能看清远处的物体；近视眼是由于晶状体太厚，使像成在视网膜的前方，要戴一个凹透镜来矫正，戴上凹透镜能使像成在视网膜上；
(2)透镜焦距的倒数叫做透镜的焦度，眼镜片的度数，就是镜片的透镜焦度乘100的值；
(3)远视镜片的度数是正数，近视镜片的度数是负数。
【解答】
(1)由图可知，远处物体成像在视网膜前面，所以患的是近视眼，近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，故选B；
(2)因为焦度Φ=1f，此透镜的焦距是0.2m，它的焦度Φ=10.2m=5m−1；
故其镜片的度数为5m−1×100=−500度。
故答案为：(1)B；(2)5；−500。
22.【答案】(1)正对；平行；12；
(2)点燃；
(3)虚；放大镜；
(4)②①③⑤⑥④；
(5)上；
(6)1；
(7)4。
【解析】
【试题解析】
【分析】
此题探究了凸透镜成像的规律，以及测焦距的方法等；考查了学生对实验操作的要求，一定要注意实验前的调整工作，要熟记规律，特别注意成像特点与物距之间的关系。
【解答】
(1)测凸透镜的焦距应该讲凸透镜正对着太阳光，在透镜下方平行地放上白纸；
由图乙可知，当透镜与白纸间距s=12cm时，白纸被烤焦的时间t=4min，所用的时间最短，
说明太阳光经过凸透镜会聚后该点的温度最高，这个点就是凸透镜的焦点，则测出透镜与白纸距离即为焦距f=12cm；
(2)根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；
只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；
(3)蜡烛移至45cm刻度线处时，物距u=50cm−45cm=5cm，u
物距小于焦距时成正立放大的虚像，越远像越大；故正确顺序为②①③⑤⑥④；
(5)实验过程中，蜡烛燃烧变短，根据“过光心的光线其传播方向不变”可知，像会向光屏的上方移动。
(6)探究凸透镜成像上下左右位置关系应该让发光体本身上下左右是不同的，即上下和左右是不对称的，所以适合做LED光源是“F”，有1个；
(7)因为凸透镜中间厚，边缘薄，切去部分后相当于四个透镜，光心位置改变了，上面的像下移，下面的像上移，左面的像向右移动，右面的像向左移动，错位将成四个像。
故答案为：(1)正对；平行；12；(2)点燃；(3)虚；放大镜；(4)②①③⑤⑥④；(5)上；(6)1；(7)4。
23.【答案】倒立 厚度 像距 C 看书时间不能太长，中间要休息
【解析】解：(1)人眼好比是一架照相机，即物体在晶状体的2倍焦距以外，此时在视网膜上成一个倒立、缩小的实像；
(2)据材料可知，人的眼睛是通过调节晶状体的弯曲程度(厚度)，改变晶状体的焦距来获得清晰的像，普通照相机是在物距确定的情况下通过改变像距使像变得清晰。
(3)正常眼的远点在极远处，正常眼的近点约距眼睛10cm。人的正常眼的观察范围是从10cm到极远处，故选C；
(4)据生活实际可知，预防眼部疲劳的方法有：看书时间不能太长，中间要休息；不要在太强的或太暗的光下看书；坚持做眼保健操等均可；
故答案为：(1)倒立；(2)厚度(焦距/弯曲程度”)；像距；(3)C；(4)看书时间不能太长，中间要休息(不要在太强的或太暗的光下看书；坚持做眼保健操等合理均可)。
(1)人眼好比是一架照相机，即物体在晶状体的2倍焦距以外，此时在视网膜上成一个倒立、缩小的实像；
(2)(3)明白眼睛成像的原理和明视距离，本题属于材料阅读分析题，所有的问题都来自于提供的材料，仔细阅读短文就可以得到正确的答案。
(4)根据生活实际的角度来解答此题。
材料阅读题所占比例逐年递增，这类题型给出一个情景材料，要求学生在短时间内阅读理解，从材料中捕捉信息，解决实际问题。材料阅读题取材广泛，涉及的知识面较宽，所举事例贴近生活，要求学生思维活跃，利用所掌握的基础知识联系实际进行探究。
相关试卷
物理八年级上册4.2 透镜精品一课一练： 这是一份物理八年级上册4.2 透镜精品一课一练，文件包含同步讲义苏科版物理八年级上册--第16节凸透镜成像的规律讲义原卷版docx、同步讲义苏科版物理八年级上册--第16节凸透镜成像的规律讲义解析版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。
苏科版八年级上册4.2 透镜练习题： 这是一份苏科版八年级上册4.2 透镜练习题
苏科版八年级上册4.2 透镜当堂达标检测题： 这是一份苏科版八年级上册4.2 透镜当堂达标检测题
