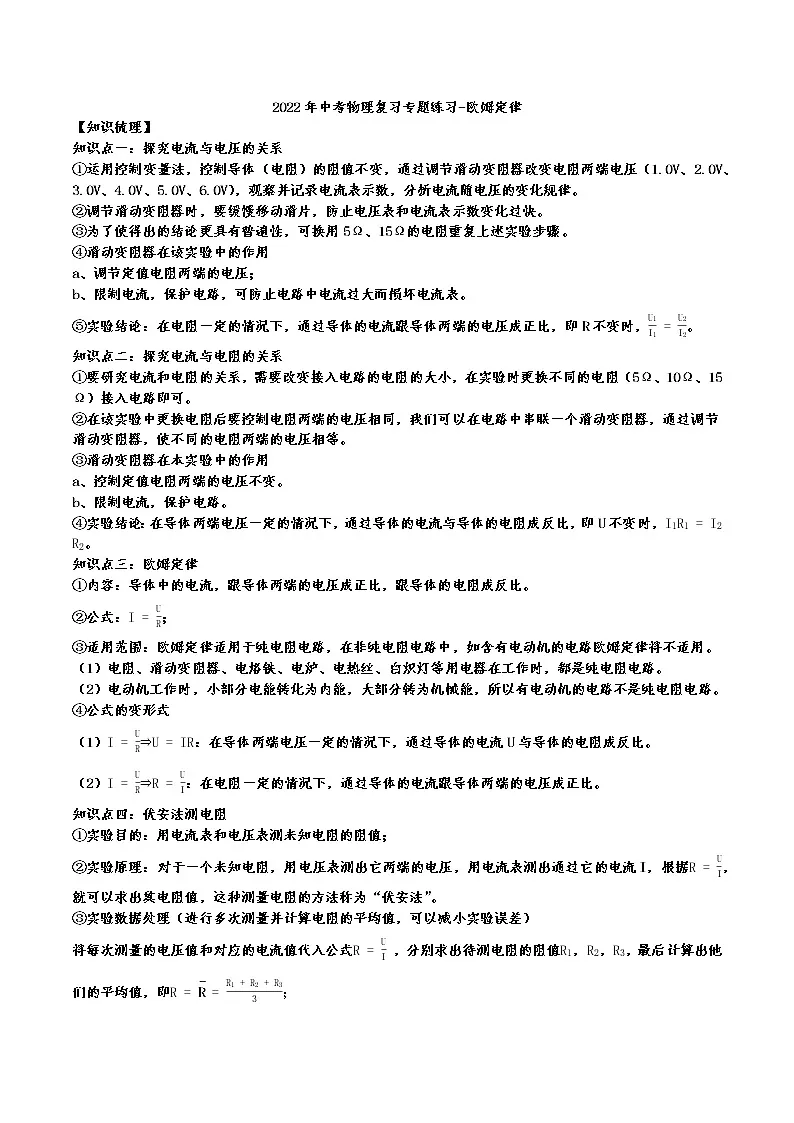

2022年中考物理复习专题练习-欧姆定律
【知识梳理】
知识点一：探究电流与电压的关系
①运用控制变量法，控制导体（电阻）的阻值不变，通过调节滑动变阻器改变电阻两端电压（1.0V、2.0V、3.0V、4.0V、5.0V、6.0V），观察并记录电流表示数，分析电流随电压的变化规律。
②调节滑动变阻器时，要缓慢移动滑片，防止电压表和电流表示数变化过快。
③为了使得出的结论更具有普遍性，可换用5Ω、15Ω的电阻重复上述实验步骤。
④滑动变阻器在该实验中的作用
a、调节定值电阻两端的电压；
b、限制电流，保护电路，可防止电路中电流过大而损坏电流表。
⑤实验结论：在电阻一定的情况下，通过导体的电流跟导体两端的电压成正比，即R不变时，U1I1=U2I2。
知识点二：探究电流与电阻的关系
①要研究电流和电阻的关系，需要改变接入电路的电阻的大小，在实验时更换不同的电阻（5Ω、10Ω、15Ω）接入电路即可。
②在该实验中更换电阻后要控制电阻两端的电压相同，我们可以在电路中串联一个滑动变阻器，通过调节滑动变阻器，使不同的电阻两端的电压相等。
③滑动变阻器在本实验中的作用
a、控制定值电阻两端的电压不变。
b、限制电流，保护电路。
④实验结论：在导体两端电压一定的情况下，通过导体的电流与导体的电阻成反比，即U不变时，I1R1=I2R2。
知识点三：欧姆定律
①内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
②公式：I=UR；
③适用范围：欧姆定律适用于纯电阻电路，在非纯电阻电路中，如含有电动机的电路欧姆定律将不适用。
（1）电阻、滑动变阻器、电烙铁、电炉、电热丝、白炽灯等用电器在工作时，都是纯电阻电路。
（2）电动机工作时，小部分电能转化为内能，大部分转为机械能，所以有电动机的电路不是纯电阻电路。
④公式的变形式
（1）I=UR⇒U=IR：在导体两端电压一定的情况下，通过导体的电流U与导体的电阻成反比。
（2）I=UR⇒R=UI：在电阻一定的情况下，通过导体的电流跟导体两端的电压成正比。
知识点四：伏安法测电阻
①实验目的：用电流表和电压表测未知电阻的阻值；
②实验原理：对于一个未知电阻，用电压表测出它两端的电压，用电流表测出通过它的电流I，根据R=UI，就可以求出其电阻值，这种测量电阻的方法称为“伏安法”。
③实验数据处理（进行多次测量并计算电阻的平均值，可以减小实验误差）
将每次测量的电压值和对应的电流值代入公式R=UI ，分别求出待测电阻的阻值R1，R2，R3，最后计算出他们的平均值，即R=R(—)=R1+R2+R33；

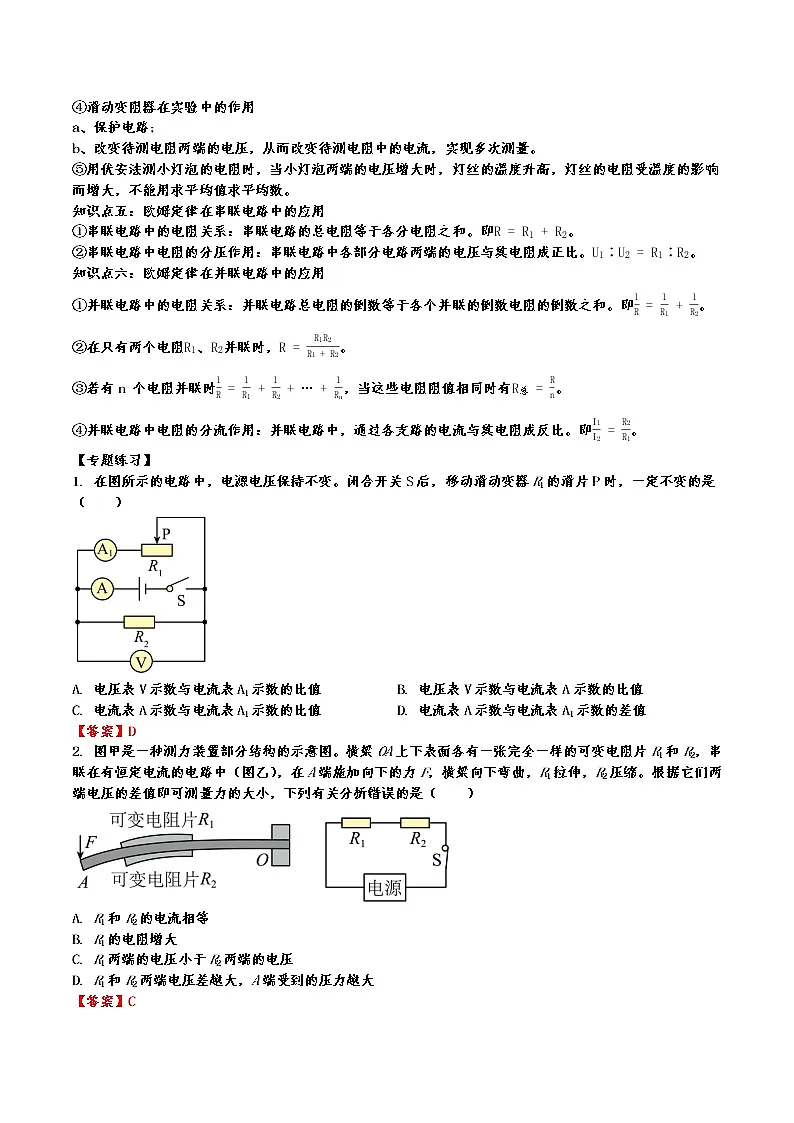

④滑动变阻器在实验中的作用
a、保护电路;
b、改变待测电阻两端的电压，从而改变待测电阻中的电流，实现多次测量。
⑤用伏安法测小灯泡的电阻时，当小灯泡两端的电压增大时，灯丝的温度升高，灯丝的电阻受温度的影响而增大，不能用求平均值求平均数。
知识点五：欧姆定律在串联电路中的应用
①串联电路中的电阻关系：串联电路的总电阻等于各分电阻之和。即R=R1+R2。
②串联电路中电阻的分压作用：串联电路中各部分电路两端的电压与其电阻成正比。U1∶U2=R1∶R2。
知识点六：欧姆定律在并联电路中的应用
①并联电路中的电阻关系：并联电路总电阻的倒数等于各个并联的倒数电阻的倒数之和。即1R=1R1+1R2。
②在只有两个电阻R1、R2并联时，R=R1R2R1+R2。
③若有n 个电阻并联时1R=1R1+1R2+⋯+1Rn，当这些电阻阻值相同时有R总=Rn。
④并联电路中电阻的分流作用：并联电路中，通过各支路的电流与其电阻成反比。即I1I2=R2R1。
【专题练习】
1. 在图所示的电路中，电源电压保持不变。闭合开关S后，移动滑动变器R1的滑片P时，一定不变的是（　　）

A. 电压表V示数与电流表A1示数的比值B. 电压表V示数与电流表A示数的比值
C. 电流表A示数与电流表A1示数的比值D. 电流表A示数与电流表A1示数的差值
【答案】D
2. 图甲是一种测力装置部分结构的示意图。横梁OA上下表面各有一张完全一样的可变电阻片R1和R2，串联在有恒定电流的电路中（图乙），在A端施加向下的力F，横梁向下弯曲，R1拉伸，R2压缩。根据它们两端电压的差值即可测量力的大小，下列有关分析错误的是（　　）

A. R1和R2的电流相等
B. R1的电阻增大
C. R1两端的电压小于R2两端的电压
D. R1和R2两端电压差越大，A端受到的压力越大
【答案】C

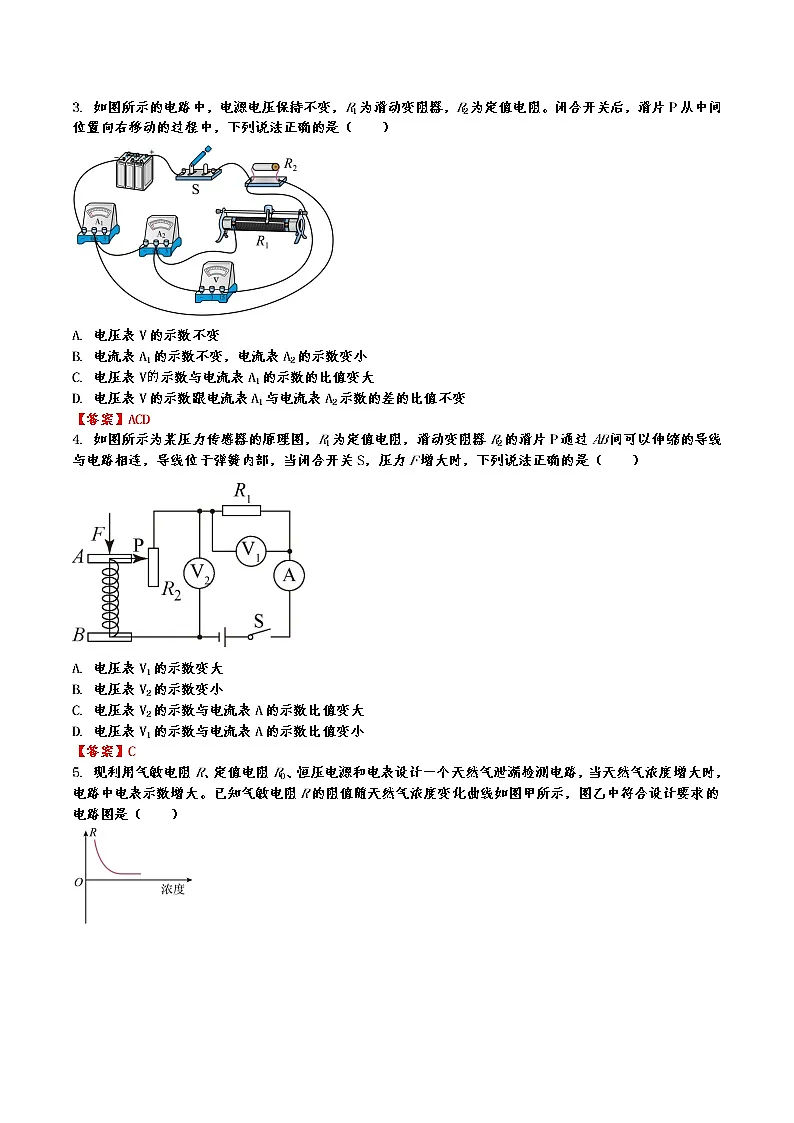

3. 如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻。闭合开关后，滑片P从中间位置向右移动的过程中，下列说法正确的是（　　）

A. 电压表V的示数不变
B. 电流表A1的示数不变，电流表A2的示数变小
C. 电压表V示数与电流表A1的示数的比值变大
D. 电压表V的示数跟电流表A1与电流表A2示数的差的比值不变
【答案】ACD
4. 如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（　　）

A. 电压表V1的示数变大
B. 电压表V2的示数变小
C. 电压表V2的示数与电流表A的示数比值变大
D. 电压表V1的示数与电流表A的示数比值变小
【答案】C
5. 现利用气敏电阻R、定值电阻R0、恒压电源和电表设计一个天然气泄漏检测电路，当天然气浓度增大时，电路中电表示数增大。已知气敏电阻R的阻值随天然气浓度变化曲线如图甲所示，图乙中符合设计要求的电路图是（　　）


A. B.
C. D.
【答案】CD
6. 如图为定值电阻甲和乙的电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（　　）

A. I甲＝I乙 U甲＞U乙B. I甲＝I乙 U甲
