2022年中考物理复习专练：欧姆定律

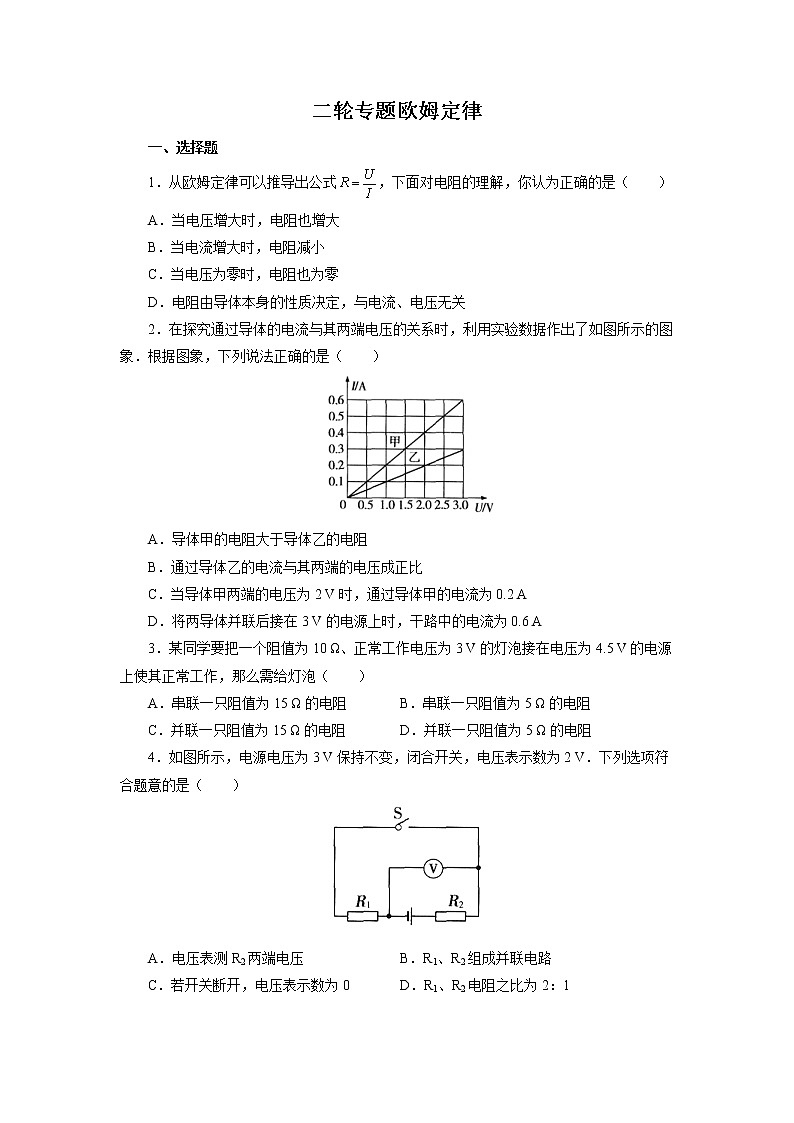

二轮专题欧姆定律

一、选择题

1．从欧姆定律可以推导出公式，下面对电阻的理解，你认为正确的是（    ）

A．当电压增大时，电阻也增大

B．当电流增大时，电阻减小

C．当电压为零时，电阻也为零

D．电阻由导体本身的性质决定，与电流、电压无关

2．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象．根据图象，下列说法正确的是（    ）

A．导体甲的电阻大于导体乙的电阻

B．通过导体乙的电流与其两端的电压成正比

C．当导体甲两端的电压为2 V时，通过导体甲的电流为0.2 A

D．将两导体并联后接在3 V的电源上时，干路中的电流为0.6 A

3．某同学要把一个阻值为10 Ω、正常工作电压为3 V的灯泡接在电压为4.5 V的电源上使其正常工作，那么需给灯泡（    ）

A．串联一只阻值为15 Ω的电阻   B．串联一只阻值为5 Ω的电阻

C．并联一只阻值为15 Ω的电阻   D．并联一只阻值为5 Ω的电阻

4．如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V．下列选项符合题意的是（    ）

A．电压表测R2两端电压    B．R1、R2组成并联电路

C．若开关断开，电压表示数为0   D．R1、R2电阻之比为2：1

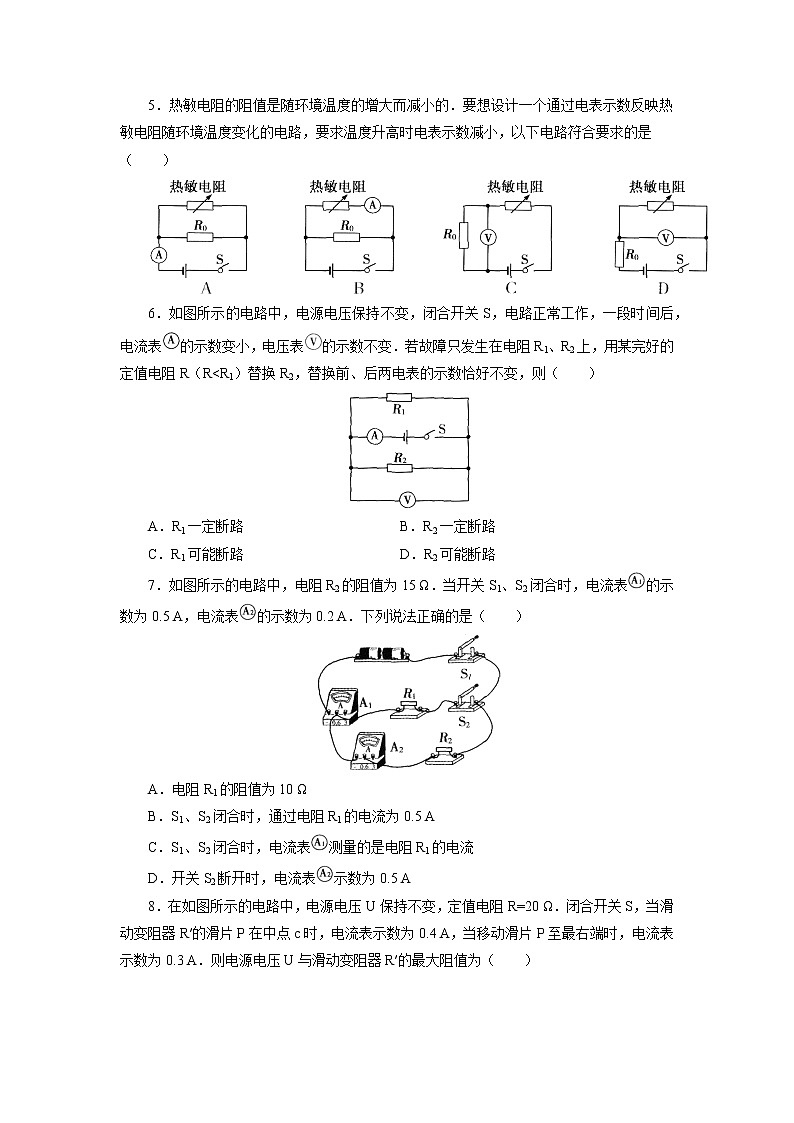

5．热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（    ）

6．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变．若故障只发生在电阻R1、R2上，用某完好的定值电阻R（R<R1）替换R2，替换前、后两电表的示数恰好不变，则（    ）

A．R1一定断路      B．R2一定断路

C．R1可能断路      D．R2可能断路

7．如图所示的电路中，电阻R2的阻值为15 Ω．当开关S1、S2闭合时，电流表的示数为0.5 A，电流表的示数为0.2 A．下列说法正确的是（    ）

A．电阻R1的阻值为10 Ω

B．S1、S2闭合时，通过电阻R1的电流为0.5 A

C．S1、S2闭合时，电流表测量的是电阻R1的电流

D．开关S2断开时，电流表示数为0.5 A

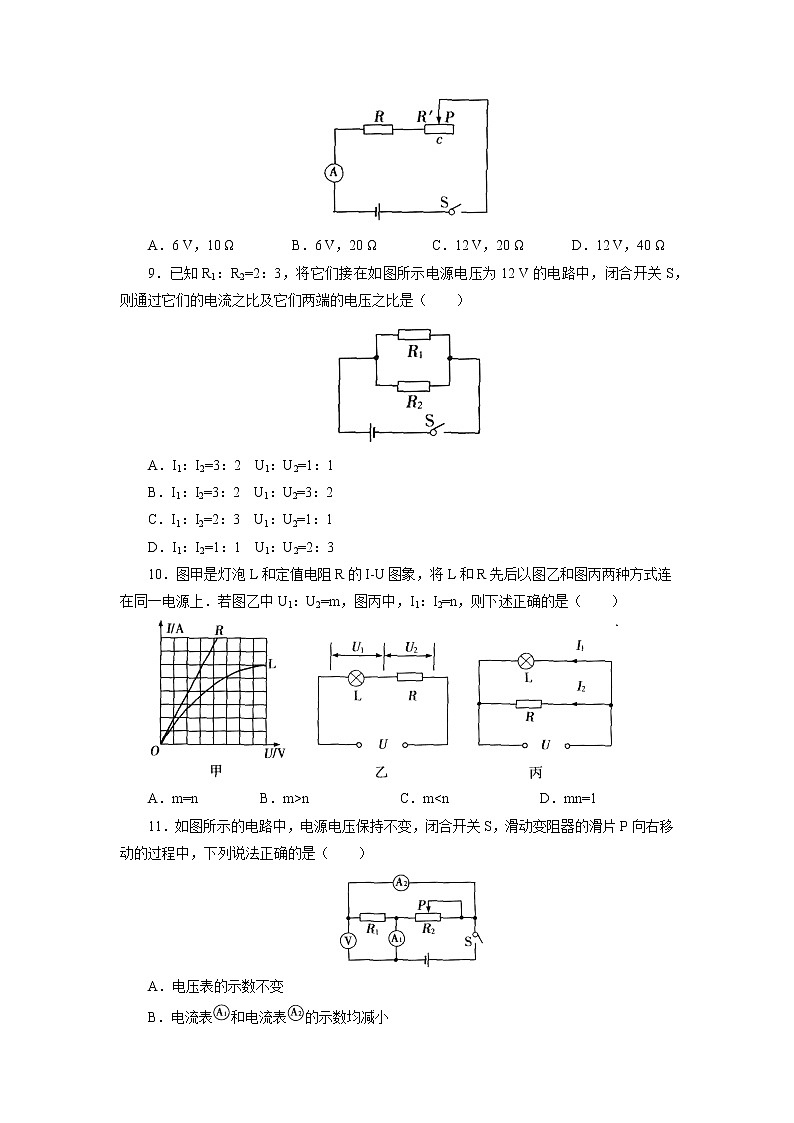

8．在如图所示的电路中，电源电压U保持不变，定值电阻R=20 Ω．闭合开关S，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4 A，当移动滑片P至最右端时，电流表示数为0.3 A．则电源电压U与滑动变阻器R′的最大阻值为（    ）

A．6 V，10 Ω    B．6 V，20 Ω    C．12 V，20 Ω    D．12 V，40 Ω

9．已知R1：R2=2：3，将它们接在如图所示电源电压为12 V的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（    ）

A．I1：I2=3：2  U1：U2=1：1

B．I1：I2=3：2  U1：U2=3：2

C．I1：I2=2：3  U1：U2=1：1

D．I1：I2=1：1  U1：U2=2：3

10．图甲是灯泡L和定值电阻R的I-U图象，将L和R先后以图乙和图丙两种方式连在同一电源上．若图乙中U1：U2=m，图丙中，I1：I2=n，则下述正确的是（    ）

A．m=n    B．m>n     C．m<n     D．mn=1

11．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（    ）

A．电压表的示数不变

B．电流表和电流表的示数均减小

C．电流表与电流表的示数之差减小

D．电压表与电流表的示数的比值不变

12．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻．在不拆改电路的情况下，下列能够测量出未知电阻Rx阻值的电路是（    ）

13．如图所示电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，灯L的电阻不随温度的变化而变化，则下列判断不正确的是（    ）

A．开关S、S1闭合，S2断开，滑片向左滑动，不变，与示数的差值变小，与示数的乘积变小

B．开关S1断开，S、S2闭合，滑片向左滑动，与示数的比值不变，乘积变大

C．S、S2闭合，开关S1由断开到闭合，与示数的变化量之比变小，小灯泡亮度可能不变

D．S、S1闭合，保持滑片在右端位置，再闭合S2，的示数与示数变化量之比等于R1，小灯泡亮度不变

二、填空

14．将电阻R与10 Ω的电阻串联后接到3 V电源上，通过R的电流为0.1 A，则R=__________Ω．若R两端电压为0，则R=__________Ω．

15．如图甲所示，定值电阻R2的阻值为40 Ω．闭合开关，电流表、的指针偏转均如图乙所示，则电流表的示数为__________A，电流表的示数为__________A，电源电压为__________V，R1的阻值为__________Ω．

16．如图所示，电源电压不变，开关S闭合后，把滑片P向右移动，则滑动变阻器接入电路的阻值将__________，电压表求数将__________．（均选填“变大”“变小”或“不变”）

17．如图所示电路中，电源电压不变，变阻器最大阻值R2=20 Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3 A，而电压表的最大示数与最小示数之比为5：3，则电阻R1=__________Ω，电源电压为__________V，电路中的最大电流为__________A．

18．如图所示的电路，电源电压恒定，闭合开关，当变阻器滑片P往左滑动时，灯泡L两端电压__________（选填“变大”“变小”或“不变”）；调节滑片P从变阻器最右端滑到最左端的过程中，电压表的变化范围为2.5～4.5 V，电压表的变化范围为2～0 V，电流表的变化范围为0.1～0.16 A，则变阻器的最大阻值是__________Ω．

三、实验探究题

19．如图所示，小明用新干电池、定值电阻R和规格为“10 Ω  2 A”的滑动变阻器探究通过导体的电流与电压的关系．

（1）请用笔画线代替导线把电路连接完整．

（2）连接电路时，开关应该__________（选填“断开”或“闭合”）．

（3）第3次实验时，电流表指针如图乙所示，则电流表的示数为__________A．

（4）小明一直用两节电池进行实验，记录的数据如下表所示，老师认为其中一组数据有拼凑嫌疑，请你指出该组实验序号并说明判断理由．______________________________________________________________________________________________________________．

20．在“探究电流与电阻的关系”的实验中，某小组利用电阻箱等连接了如图甲所示的实物电路（电源电压恒为6 V）．

（1）用笔画线代替导线将图甲中电路连接完整（要求：滑动变阻器滑片向B端滑动时，滑动变阻器接入电路的阻值变大）．

（2）将第一次实验得到的数据填入表格，再将电阻箱接入电路的阻值由10 Ω调至20 Ω，滑动变阻器的滑片向__________（选填“A”或“B”）端移动，直到____________________为止，此时电流表指针位置如图乙所示，其示数为__________A．

（3）根据以上实验数据得出结论：电流与电阻成反比．

请对上述探究写出一条改进性建议____________________．

（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是____________________．

21．如图所示，图甲是“伏安法测电阻”的实验电路图．

（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整（要求：滑动变阻器的滑片P向右移动时阻值变大）．

（2）在连接电路时，开关必须__________．

（3）闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是____________________．

（4）排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2 A，电压表的示数如图丙所示，其示数为__________V，则待测电阻Rx=__________Ω．

（5）若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量Rx的阻值．

四、计算应用题

22．如图所示，小灯泡的电阻为20 Ω（假设灯泡电阻不随温度变化），R2=30 Ω，电源电压保持不变．

（1）当开关S1、S2都断开时，电流表的示数是0.2 A，电源电压是多少？

（2）当开关S1、S2都闭合时，电流表的示数是0.2 A，则R1的阻值是多少？

23．如图甲所示，电源电压保持不变，电流表的量程为0～1.2 A，当小灯泡两端电压为8 V时，小灯泡正常发光，如图乙所示是小灯泡的电流随电压变化的图象．滑动变阻器R1的最大阻值为20 Ω，定值电阻R2的阻值为9 Ω，当闭合S和S2，断开S1，滑动变阻器的滑片移到中点时，小灯泡恰好正常发光．求：

（1）电源电压是多少．

（2）闭合S和S1，断开S2，为保证电流表的安全，滑动变阻器的取值范围为多少．

参考答案

1．D  2．B  3．B  4．D  5．D  6．A  7．A  8．C  9．A  10．B

11．ACD

解析：由电路图可知，R1与R2并联，电流表测干路电流，电流表测R1支路的电流，电压表测电源两端的电压．因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故A正确；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表的示数不变，故B错误；则电压表与电流表的示数的比值不变，故D正确；滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，由可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，则电流表的示数与电流表的示数之差减小，故C正确．

12．ABC

解析：由图知，只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0=（I-I0）Rx，可求出Rx的阻值，故A正确．只闭合S2时，两电阻串联，电流表测电路中的电流I1，两开关都闭合时，只有R0接入电路中，电流表测此时电路中的电流I0，根据电源电压不变列式I1（R0+Rx）=I0R0，可求出Rx的阻值，故B正确．闭合开关S、S2，两只电阻串联，电压表测量电源电压为U，闭合S，闭合S1，断开S2，电压表测量电阻R0两端的电压U0，根据电流相等列式，可求出Rx的阻值，故C正确．闭合开关S，S1接1，两只电阻串联，电压表测量R0两端电压为U0；S1接2，电流从电压表负接线柱流入，造成电压表指针向左偏转，故不能测出Rx的阻值，故D错误．

13．ACD

14．20  20

15．1.5  0.3  1

16．变大  变小

17．30  15  0.5

解析：两电阻串联，电压表测R1两端的电压，电压表测R2两端的电压，当变阻器连入最大阻值R2=20 Ω时，电路的电阻最大，由欧姆定律可得，电路的最小电流为，即①．由欧姆定律可得，此时电压表的示数最小，U1小=0.3 A×R1．当P移动到最左端时，为R1的简单电路，此时电压表的最大示数为电源电压U．因电压表的最大示数与最小示数之比为5：3，故有②．由①②得，R1=30 Ω，电源电压U=15 V．当P移动到最左端时，为R1的简单电路，电路的电阻最小，电路最大电流为．

18．变大  20

解析：由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电压表测R两端的电压，电流表测电路中的电流．当变阻器滑片P往左滑动时，R接入电路中的电阻变小，电路的总电阻变小，由可知，电路中的电流变大，由串联电路的分压特点可知，R两端的电压变小，灯泡L两端的电压变大．滑片P从变阻器最右端滑到最左端的过程中，电流表的示数变大，电压表的示数变大，电压表的示数变小．当滑片位于最右端时，电压表的示数最大，电路中的电流最小，因电压表的变化范围为2~0 V、电流表的变化范围为0.1～0.16 A，所以，此时电路中的电流I=0.1 A，其两端的电压U2=2 V，则变阻器的最大阻值．

19．（1）如图所示．

（2）断开  （3）0.48  （4）①，因为此时滑动变阻器的电阻为，13.75 Ω>10 Ω，超过了滑动变阻器的最大阻值

20．（1）如图所示．  （2）B  电压表的示数为4 V  0.2  （3）进行多次实验（或结论中添加“电压一定”的前提）  （4）电阻箱的阻值调得太大（或滑动变阻器的最大阻值太小）

21．（1）如图乙所示．  （2）断开  （3）Rx断路  （4）2  10  （5）如图丁所示．

22．解：（1）当开关S1、S2都断开时，灯泡L与电阻R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由可得，电源的电压U=I（RL+R2）=0.2 A×（20 Ω+30 Ω）=10 V．

（2）当开关S1、S2都闭合时，灯泡L与电阻R1并联，电流表测R1支路的电流，因为并联电路中各支路两端的电压相等，所以，．

23．解：（1）当闭合S和S2，断开S1，滑动变阻器的滑片移到中点时，R1与L串联，电流表测电路中的电流．由于小灯泡恰好正常发光，则UL=8 V，由图乙可知，此时通过灯泡L的电流IL=1 A．因串联电路中各处的电流相等，所以，由可得，滑动变阻器两端的电压．因串联电路中总电压等于各分电压之和，所以，电源的电压U=UL+U1=8 V+10 V=18 V．

（2）闭合S和S1、断开S2，R1与R2串联，电流表的量程为0~1.2 A，为保证电流表的安全，则电路中的最大电流为1.2 A．此时，由可得，电路中最小总电阻为．所以，根据串联电路的总电阻等于各分电阻之和可知，滑动变阻器连入电路的最小阻值R1最小=R最小-R2=15 Ω-9 Ω=6 Ω．

则滑动变阻器连入电路的电阻范围是6~20 Ω．
