人教版九年级全册第十六章 电压 电阻综合与测试精练

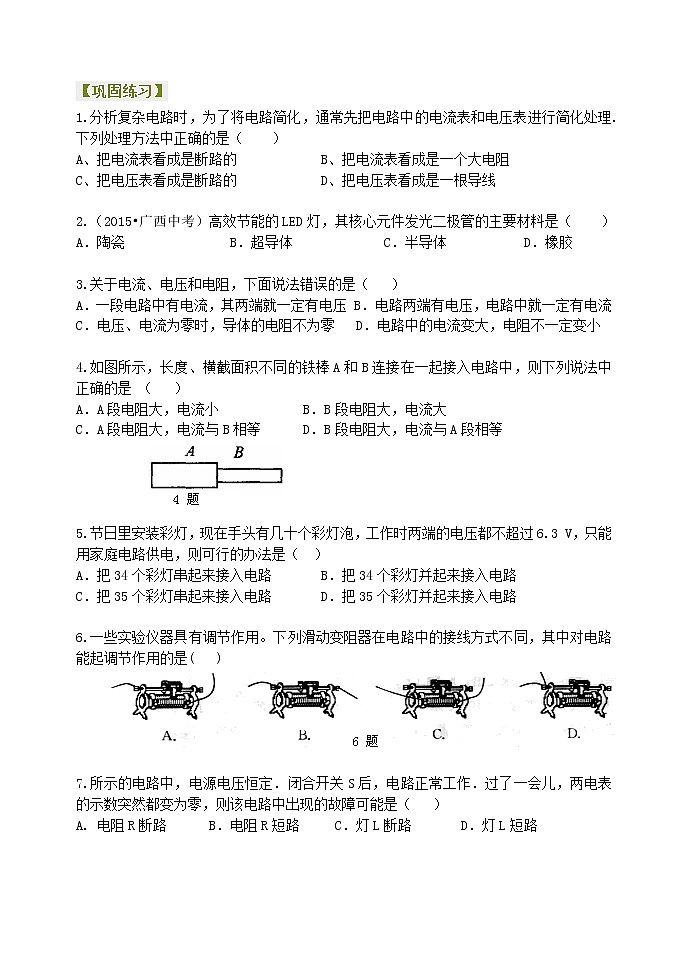

【巩固练习】

1.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理.下列处理方法中正确的是（    ）

A、把电流表看成是断路的            B、把电流表看成是一个大电阻

C、把电压表看成是断路的            D、把电压表看成是一根导线

2.（2015•广西中考）高效节能的LED灯，其核心元件发光二极管的主要材料是（　　）

A．陶瓷               B．超导体             C．半导体           D．橡胶

3.关于电流、电压和电阻，下面说法错误的是（   ）

A．一段电路中有电流，其两端就一定有电压 B．电路两端有电压，电路中就一定有电流

C．电压、电流为零时，导体的电阻不为零   D．电路中的电流变大，电阻不一定变小

4.如图所示，长度、横截面积不同的铁棒A和B连接在一起接入电路中，则下列说法中正确的是 （   ）

A．A段电阻大，电流小            B．B段电阻大，电流大

C．A段电阻大，电流与B相等      D．B段电阻大，电流与A段相等

5.节日里安装彩灯，现在手头有几十个彩灯泡，工作时两端的电压都不超过6.3 V，只能用家庭电路供电，则可行的办法是（  ）

A．把34个彩灯串起来接入电路       B．把34个彩灯并起来接入电路

C．把35个彩灯串起来接入电路       D．把35个彩灯并起来接入电路

6.一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是(   )

7.所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（   ）

A. 电阻R断路      B．电阻R短路     C．灯L断路       D．灯L短路

8.将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（   ）

A．滑片P1放在最右端，滑片P2也放在最右端

B．滑片P1放在最左端，滑片P2也放在最左端

C．滑片P1放在最右端，滑片P2放在最左端

D．滑片P1放在最左端，滑片P2放在最右端

9. 将学校实验室常用的电压表接入电路时，应先用           量程试触，若电压表示数小于         时，再改用电压表的           量程。测量电压时，如果发现表的指针左偏，原因是                                   。

10.（2015•永州中考）如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到      （选填“a”或“b”）端；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为          A。

11.我国家庭电路的供电电压是_______V；对人体安全的电压________V

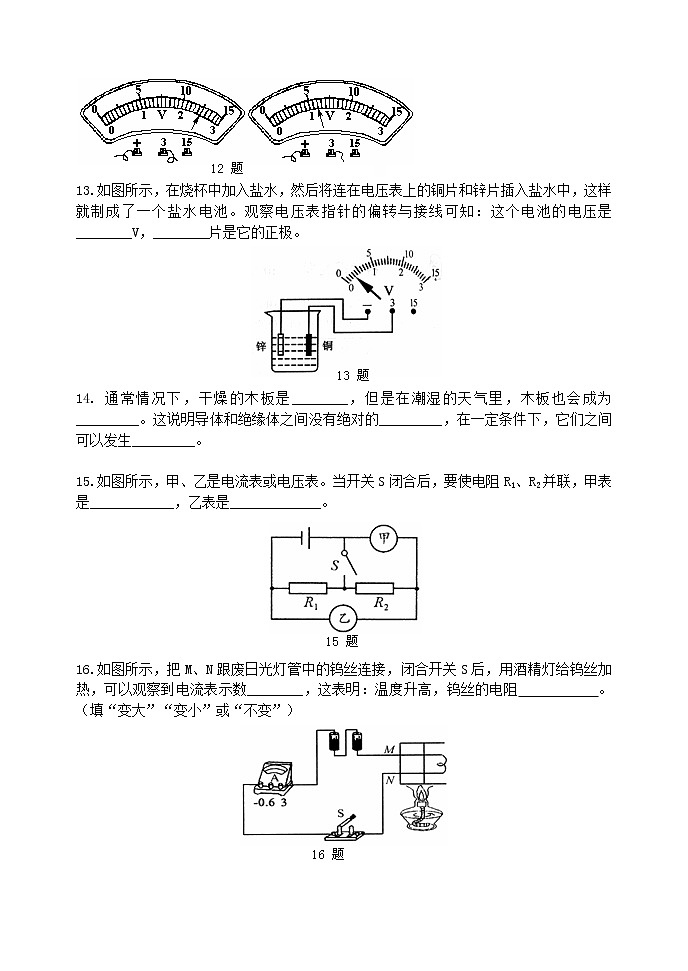

12.在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为______V，灯泡L1的电压如图乙所示，则灯L1的电压为_____V，灯L2的电压为_____V。

13.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表指针的偏转与接线可知：这个电池的电压是________V，________片是它的正极。

14. 通常情况下，干燥的木板是________，但是在潮湿的天气里，木板也会成为_________。这说明导体和绝缘体之间没有绝对的_________，在一定条件下，它们之间可以发生_________。

15.如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是_____________。

16.如图所示，把M、N跟废日光灯管中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数________，这表明：温度升高，钨丝的电阻           。（填“变大”“变小”或“不变”）

17.如图所示，电压表的示数是      V，旋盘式电阻箱的阻值是      Ω，拔塞式电阻箱的阻值是     Ω。

18.水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。

(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：

（1）画出这个实验的电路图；

（2）分析实验数据可以得出：在上述条件下，从金属活动性顺序看，所选用的两块极板材料之间的      越大，水果电池的电压越大；并且水果电池的电压还与      有关；

（3）若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制      不变；

（4）关于影响水果电池电压大小的因素，你还可以研究的问题是      。(写出一个)

19.（2015•普陀区一模）在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于       状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的        （选填“左”或“右”）端，试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是         。经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为          安。

20.小刚和小丽用下图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。

(1)请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。

(2)小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是________________。

(3)他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0。小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是____________；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是______________________________。
(4)他们排除故障后继续实验，得出了下表所示的一组数据。为了得出串联电路电压关系的普遍规律，他们还应当_________________________。

【答案与解析】

1.【答案】C

【解析】在分析电路时，因为电流表的电阻很小，所以可以看做是导线；电压表的电阻很大，可以看做是断路。

2.【答案】C

【解析】制作二极管的材料是半导体材料，常用的有：硅、锗等材料。故选C。

3.【答案】B

【解析】电压形成电流的原因，一段电路有电流，则两端就一定有电压，故A选项说法正确；电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故B选项不正确；导体的电阻与导体两端的电压、电流无关，故C选项说法正确；电阻是导体本身的一种性质，不会随着电流的变化而变化故D选项正确。

4.【答案】D

【解析】A、B相比，长度和材料都相同，但是B的横截面积比A小，故铁棒B的电阻比A大，由于两导体相串联，通过它们的电流相等。

5.【答案】C

【解析】小灯泡工作是两端的电压不超过6.3V，家庭电路中电压是220V。如果小灯泡直接接到家庭电路中，小灯泡两端的电压太大会烧坏小灯泡，所以应该把小灯泡串联起来，相同规格的灯泡串联其两端电压相同，所以串联的个数。

6.【答案】A

【解析】要使滑动变阻器能对电路起调节作用，就必须将滑动变阻器按照“一上一下”的接线方法接入电路，所以A正确。

7.【答案】C

【解析】闭合开关后，灯泡L和电阻R串联，由题意“两电表的示数突然都变为零”可知，电路出现了断路，若电阻R断路，则电流示数为0，而电压表与灯泡L串联接到电源两极，电压表的示数接近电源电压；若灯泡L断路，则电流表和电压表的示数都变为0，由此可见，选项C正确。

8.【答案】A

【解析】滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，是下面被连接的接线柱与滑片P之间的部分。由图可知，左边的变阻器接入电路的电阻线是滑片左边那段，右边的变阻器接入电路的电阻线是滑片左边那段，所以当P1、P2都滑到最右端时，两只变阻器连入电路的电阻最大。

9.【答案】0～15V；3V；0～3V；电压表的正负接线柱接反

10.【答案】b；0.3

【解析】闭合开关S前，滑动变阻器的滑片P应滑到b端，使接入电路中的电阻最大；电流表选择0～0.6A量程，分度值为0.02A，读数为0.3A，故通过灯L的电流为0.3A。

11.【答案】220V；不高于36

【解析】强调的是对人体的安全应该不高于36V。

12.【答案】2.5；1.2；1.3

13.【答案】0.3；铜

【解析】电压表的量程是0～3V，读数是0.3V；电压表使用时要注意“正进负出”根据电压表的接线柱可以判断铜是正极。

14.【答案】绝缘体；导体；界限；转化

【解析】通常情况下干燥的木材是绝缘体，但是导体和绝缘体之间没有一定的界限，在一定条件下，绝缘体会转化成导体。

15.【答案】电压表；电流表

16.【答案】减小；变大

【解析】金属导体的电阻随着温度的增加而增大。

17.【答案】5；35；6

18.【答案】（1）①；（2）金属活动性的差异；水果的种类；（3）极板间的距离；（4）水果电池的电压与极板间的距离是否有关

19.【答案】断开；右；电流表正负接线柱接反了；0.4

【解析】连接电路时，电键处于断开状态，避免连接完最后一根导线，电路中就有电流，可能会损坏电路元件；滑动变阻器的滑片处于右端，连入电路的阻值最大，电流最小，对电路起到保护作用；由图知，电流表指针向左偏转，原因是正负接线柱接反了；由图知，电流表选择的是0～0.6A量程，对应的分度值是0.02A，示数为0.4A。
20.【答案】(1)如图所示；(2)先选用0～15V量程试测，如果示数小于3V，再改用0～3V量程测量；(3)断路；用小灯泡或定值电阻或滑动变阻器与L1并联(或替换L1)，如果L2发光，则L2正常；若L2不发光，则L2短路；(4)换用不同规格的器材(灯泡、电源)或加滑动变阻器，多次测量

【解析】(1)在连接实物图时，因两灯串联，可先将电源、开关、灯L1和L2逐个顺次连接起来，然后将电压表并在两灯的两端；(2)在选择电表的量程时，要用“试触法”，先用大量程试触，如果指针偏转较小，再选用小量程；(3)用电压表检测L1两端电压，示数为电源电压，说明L1中没有电流通过，故L1断路；要判断L2是短路还是正常，可用小灯泡或定值电阻或滑动变阻器与L1并联(或替换L1)，如果L2发光，则L2正常；若L2不发光，则L2短路；(4)实验中，仅用一次实验数据得到的结论具有偶然性，因此要得到正确的结论，需要换用不同规格的器材(灯泡、电源)或加滑动变阻器，通过多次测量来归纳总结。
