人教版八年级上册第五章 透镜及其应用综合与测试练习

【巩固练习】

一、选择

1.下列说法中不正确的是（　　）

A．穿衣镜成正立等大的虚像           B．照相机成倒立缩小的实像

C．汽车观后镜成正立缩小实像         D．幻灯机成倒立放大实像

2.人们主要利用其折射来改变光路的光学仪器有(   )

A.平面镜、凸面镜、凹面镜      B.平面镜、凸透镜、凹透镜

C.凸透镜、凸面镜              D.凹透镜、凸透镜

3.放映幻灯片时，相对于幻灯片，在银幕上得到的是(   )

A．倒立缩小的实像       B．正立放大的虚像

C．正立放大的实像       D．倒立放大的实像

4.物体放在透镜前某一位置时，在透镜的另一侧离透镜10cm处的光屏上成倒立缩小的像，当物体移至透镜前20cm处时，所成的像是(   )

A．正立放大的实像            B．正立等大的实像

C．倒立缩小的实像            D．倒立放大的实像

5. 关于透镜应用，下列说法正确的是（　　）

A．近视眼镜利用了凸透镜对光线的会聚作用

B．照相时，被拍景物到镜头的距离应大于二倍焦距

C．较小的文字通过投影仪可在屏幕上成正立放大的实像

D．用显微镜观察物体，物体到物镜的距离应大于二倍焦距

6. （2016•许昌二模）（双选）关于生活中的透镜，下列说法中正确的为（　　）

A．利用照相机照相时，物体离照相机镜头比较远，所成的像是缩小、倒立的实像

B．利用放大镜可以看清物体的细微之处，所成的像是放大、正立的虚像

C．近视眼需要戴用凸透镜做成的近视眼镜，近视眼镜所成的像是正立、放大的虚像

D．远视眼需要戴用凹透镜做成的远视眼镜，远视眼镜所成的像是正立、放大的实像

7.把图中的凸透镜看作眼睛的晶状体，光屏看做是眼睛的视网膜。给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和凸透镜位置不变的条件下，应将光屏(    )

A．保持在原来位置                    B．向靠近凸透镜的方向移动

C．向远离凸透镜的方向移动            D．无论怎样移动光屏都不能使像清晰

8.（2015•谷城县模拟）人的眼睛像一架照相机，从物体射出的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是（　　）

A．倒立、缩小的实像    B．倒立、缩小的虚像

C．正立、放大的虚像    D．正立、放大的实像

9.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位置时，光屏上出现了烛

焰清晰的像，则所成的像是（　　）

A．倒立、放大的实像               B．倒立、缩小的实像

C．倒立、等大的实像               D．正立、放大的虚像

10.关于望远镜的说法正确的是（　　）

A.所有的望远镜都是由两个凸透镜组成的          B.望远镜都是由一个凸透镜和一个凹透镜构成的

C.除了凸透镜外，天文望远镜也常用凹面镜做物镜  D.只有用透镜才能做望远镜

二、填空

11. 阳光通过一个透镜后可以把后面纸上的一点照得很亮，说明这是一个________透镜，纸上照得很亮的一点是________。

12.（2014春•洞口县月考）把一个凸透镜正对阳光，在镜下白纸上出现一个亮点，这点叫________，测得该透镜光心到亮点的距离为5 cm，用它做照相机镜头，则照相时物体到镜头的距离至少应大于________。

14.如图所示是一台投影仪的结构示意图，其中A 是平面镜，它的作用是改变光的        ；B上放置的是             。经过镜头形成一个放大的像，再经过平面镜，最终使像成在屏幕

上的C 处。

15.照相机镜头的作用相当于一个       透镜；显微镜的目镜是一组透镜，它的作用相当于一个      透镜。在甲乙两幅示意图中，矫正近视眼的是     ；矫正远视眼的是       （填“甲”或“乙”）

16. （2016•江苏一模）如图为国际空间站上宇航服通过悬浮水珠成像的情景。图中水珠相当于　　镜，生活中与该水珠这一成像原理相同的光学仪器有　          　。

三、作图

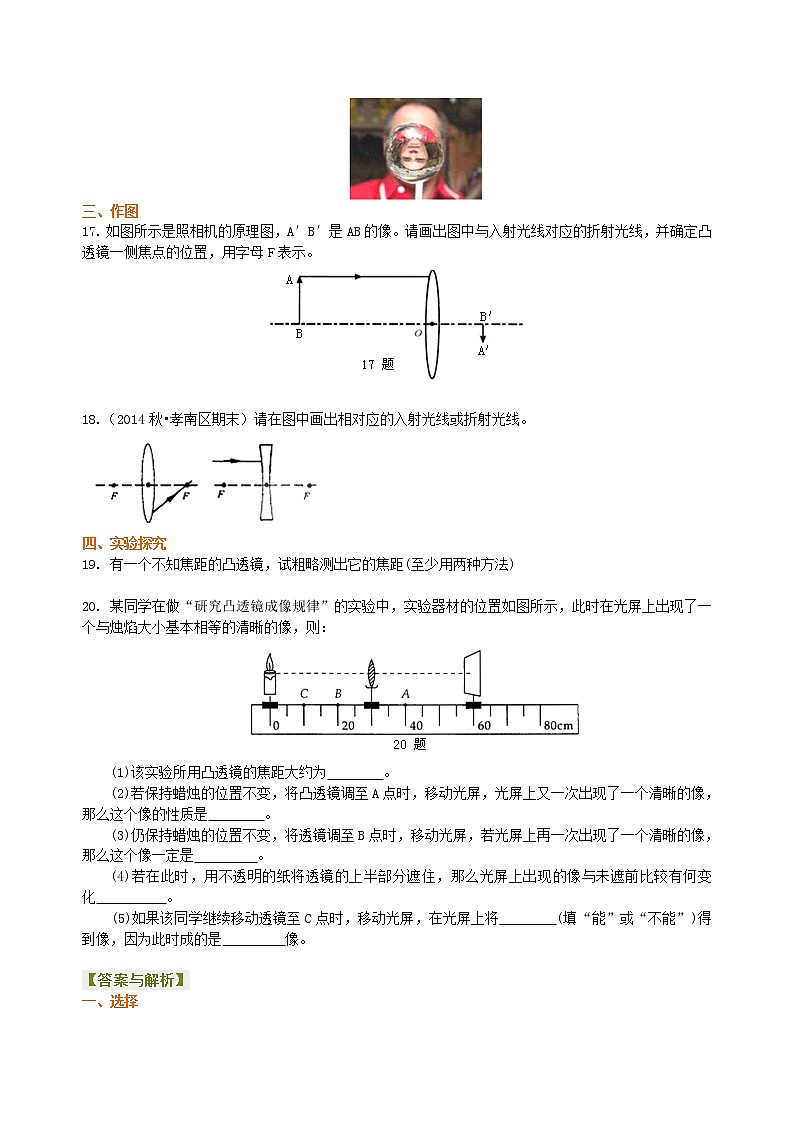

17. 如图所示是照相机的原理图，A′B′是AB的像。请画出图中与入射光线对应的折射光线，并确定凸透镜一侧焦点的位置，用字母F表示。

18.（2014秋•孝南区期末）请在图中画出相对应的入射光线或折射光线。

四、实验探究

19. 有一个不知焦距的凸透镜，试粗略测出它的焦距(至少用两种方法)

20. 某同学在做“研究凸透镜成像规律”的实验中，实验器材的位置如图所示，此时在光屏上出现了一个与烛焰大小基本相等的清晰的像，则：

    (1)该实验所用凸透镜的焦距大约为        。

    (2)若保持蜡烛的位置不变，将凸透镜调至A点时，移动光屏，光屏上又一次出现了一个清晰的像，那么这个像的性质是        。

    (3)仍保持蜡烛的位置不变，将透镜调至B点时，移动光屏，若光屏上再一次出现了一个清晰的像，那么这个像一定是         。

    (4)若在此时，用不透明的纸将透镜的上半部分遮住，那么光屏上出现的像与未遮前比较有何变化          。

(5)如果该同学继续移动透镜至C点时，移动光屏，在光屏上将        (填“能”或“不能”)得到像，因为此时成的是         像。

【答案与解析】

一、选择

1.【答案】C

【解析】穿衣镜是平面镜，成正立、等大的虚像，不符合题意；照相机成倒立、缩小的实像，不符合题意；汽车观后镜是凸面镜，成正立、缩小的虚像，符合题意；幻灯机成倒立的、放大的实像，不符合题意。

2.【答案】D

3.【答案】D

【解析】凸透镜成像时，2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪。

4.【答案】C

【解析】蜡烛位于凸透镜前，调节好透镜和光屏位置后，在透镜另一侧离透镜10cm的光屏上呈现缩小、倒立的像，说明此时2f＞10cm＞f。把蜡烛移到距透镜20cm处时，u＞2f，光屏上呈现倒立、缩小的实像。

5.【答案】B

  【解析】近视眼镜利用了凹透镜对光线的发散作用，A项错误；照相机的镜头相当于一个凸透镜，照相时，被拍景物到镜头的距离应大于二倍焦距，B选项正确；由凸透镜成像规律可知，较小的文字通过投影仪可在屏幕上成倒立、放大的实像；C项错误；根据显微镜的构造和成像原理，用显微镜观察物体时，物体到物镜的距离应在2倍焦距和1倍焦距之间，D项错误。

6.【答案】AB

【解析】A、照相机照相时，u＞2f，成倒立、缩小的实像．故A正确；B、放大镜是利用凸透镜能成正立、放大的虚像的原理制成的。故B正确；C、近视眼需要佩戴凹透镜进行矫正，近视眼镜成的像是正立、缩小的虚像。故C错误；D、远视眼需要佩戴凸透镜进行矫正，老花镜是凸透镜，物距小于焦距，成正立、放大的虚像。故D错误。

7.【答案】B

【解析】近视镜片属于凹透镜，凹透镜对光线有发散作用，有近视镜片时，凸透镜所成的像会后移；
拿走近视镜片后，凸透镜所成的清晰的像应该在光屏和透镜之间，所以应将光屏向靠近透镜方向移动，才能得到清晰的烛焰的像。

8.【答案】A

【解析】人的眼睛相当于一架微型照相机，晶状体相当于照相机的凸透镜，视网膜相当于光屏，无论是近处还是远处的物体到凸透镜的距离都是大于2倍焦距，外界物体在视网膜上成倒立、缩小、实像。

故选A。

9.【答案】A

【解析】由图可知，物距小于像距，并且能在光屏上成实像，所以物距一定是在一倍焦距到二倍焦距之间，所以成的是倒立、放大的实像。

10.【答案】C

【解析】一般情况下，望远镜的目镜由凸透镜组成，物镜由凸透镜或凹面镜两种类型，故A、B选项错误；观察天体物理方面，一般采用反射式望远镜，采用凹面镜做物镜，故C选项正确；透镜和凹面镜都可以做望远镜，故D选项说法错误。

二、填空

11.【答案】凸；焦点

12.【答案】焦点；10cm

【解析】凸透镜能使平行于主光轴的光会聚在焦点上，此时亮点即为焦点，故答案为：焦点；当物距大于2倍焦距时，会成倒立缩小的实像，而照相机正是应用了这一原理，此时焦距为5cm，所以物距须大于10cm才可，故答案为：10cm。

13.【答案】(1)倒立；放大；实；(2)倒立；缩小；实；(3)正立；放大；虚

【解析】根据凸透镜成像规律，物距大于1倍焦距且小于2倍焦距时，成倒立、放大的实像；当物距小于2倍焦距时，成倒立、缩小的实像；当物距小于1倍焦距时，成放大、正立的虚像。

14.【答案】传播方向、投影片、D

【解析】根据光路和结构图，凸透镜下面的B处应放投影片，投影片到凸透镜的距离应在凸透镜的一倍焦距和二倍焦距之间；A应是平面镜，起到改变光的传播方向的作用，使投影片的像成在竖直方向；D应是屏幕，用来承接投影片的像。

15.【答案】凸；凸；乙；甲

【解析】（1）照相机的镜头是中间厚、边缘薄的透镜，是凸透镜；凸透镜对光线有会聚作用。显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，物镜成倒立、放大的实像；目镜成正立、放大的虚像。（2）近视矫正方法，需佩戴凹透镜。远视矫正方法，需佩戴凸透镜。
16. 【答案】凸透；照相机

【解析】图中所成的像为倒立、缩小的实像，那么水珠相当于凸透镜，照相机（或摄影像机等）就是利用这一成像原理。

三、作图

17.【答案与解析】从物体A点发出的光线经凸透镜折射后过像点A′点，画出折射光线；因为平行于主光轴的光线经凸透镜折射后过焦点，所以折射光线与主光轴的交点为凸透镜的焦点，标出符号F，如图：

18.【答案】

四、实验探究

19.【答案】方法（一）：找一张白纸和一把刻度尺，在太阳光下，移动凸透镜到白纸的距离，在白纸上得到一个最小最亮的光点，用刻度尺测出白纸到凸透镜的距离就是该凸透镜的焦距。方法（二）：需要一根蜡烛、凸透镜、光屏及光具座，将蜡烛点燃，将这三者都依次放在光具座上，且使烛焰、凸透镜和光屏三者的中心放在同一高度上，然后移动蜡烛及光屏，直到在光屏上成等大、倒立的烛焰的像时，这时测量蜡烛到凸透镜的距离，然后再除以2，即为凸透镜的焦距。

【解析】题目采用的是，平行光聚焦法和两倍焦距法。

20.【答案】(1)15厘米 (2)倒立、缩小的实像(3)倒立、放大的实像(4)像将比未遮住前变暗了(5)不能；虚

【解析】（1）根据凸透镜成像规律可知，当物距等于2倍焦距的时候成等大、倒立的实像，所以此时的物距等于2倍焦距，物距是30cm，焦距是15cm。（2）当透镜移动到A时，物距大于2倍焦距，移动光屏可以承接到，倒立、缩小的实像。（3）当透镜移动到B点时，物距小于2倍焦距，大于1倍焦距，移动光屏可以承接到，倒立、放大的实像。（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的上半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过下半部分凸透镜而会聚成像，因此，像与原来相同；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱。（5）当透镜移动到C时，物距小于1倍焦距，成正立、放大的虚像，虚像不能用光屏承接，所以在光屏上看不到物体的像。
