初中物理沪教版九年级上册7.3 串联电路知识点教学设计

这是一份初中物理沪教版九年级上册7.3 串联电路知识点教学设计，共56页。教案主要包含了串联电路概念，串联电路特点，串联电路情景实验等内容，欢迎下载使用。

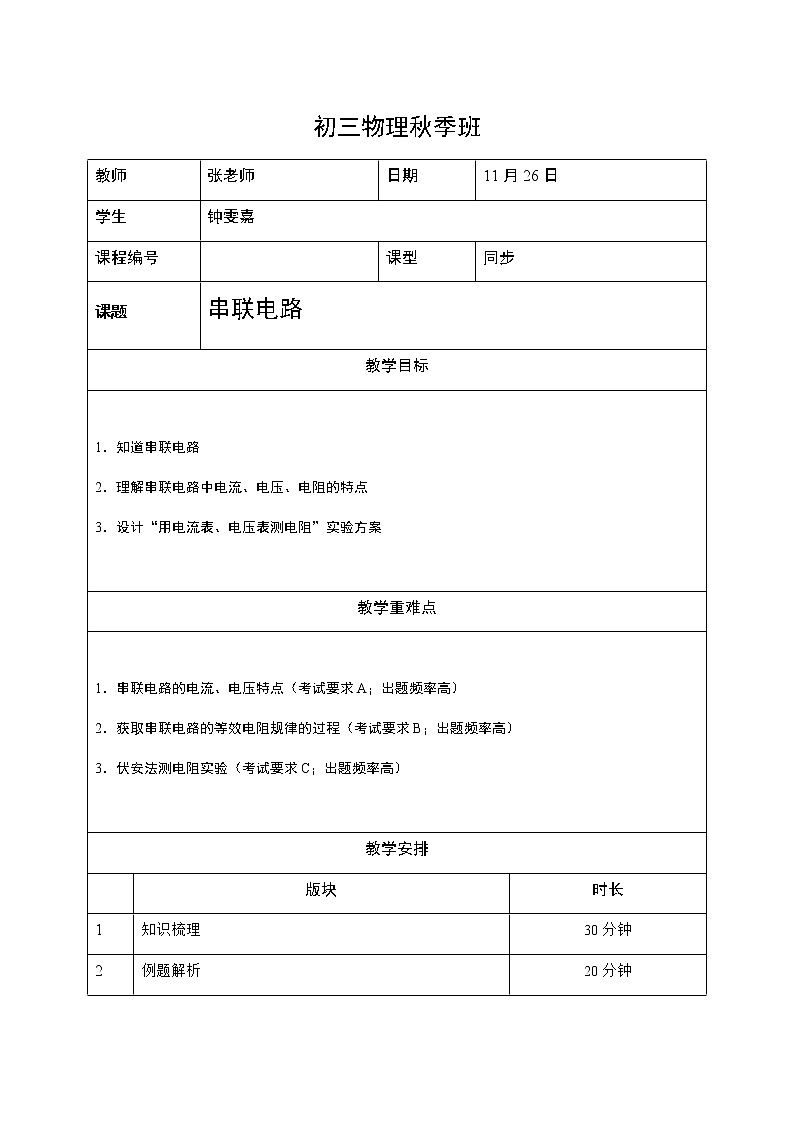

初三物理秋季班
教师
张老师
日期
11月26日
学生
钟雯嘉
课程编号

课型
同步
课题
串联电路
教学目标

1．知道串联电路
2．理解串联电路中电流、电压、电阻的特点
3．设计“用电流表、电压表测电阻”实验方案

教学重难点

1．串联电路的电流、电压特点（考试要求A；出题频率高）
2．获取串联电路的等效电阻规律的过程（考试要求B；出题频率高）
3．伏安法测电阻实验（考试要求C；出题频率高）

教学安排

版块
时长
1
知识梳理
30分钟
2
例题解析
20分钟
3
随堂检测
30分钟
4
课堂总结
10分钟
5
课后作业
30分钟
……

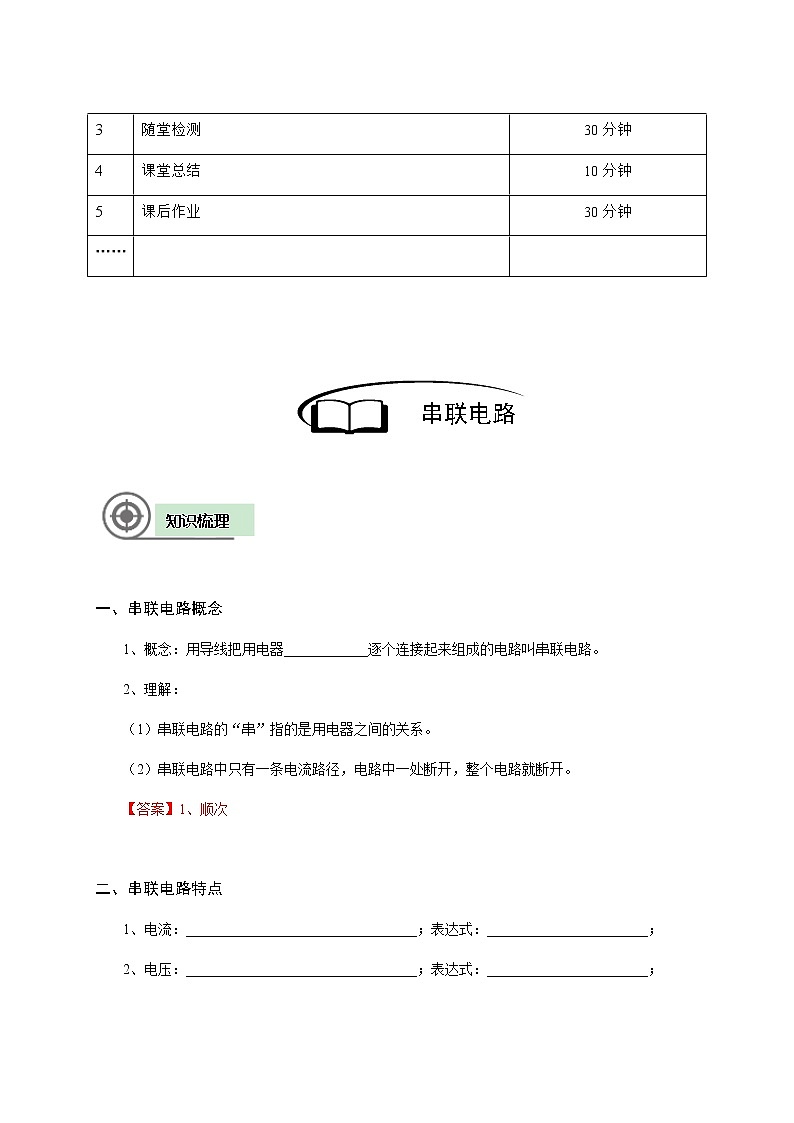

串联电路



知识梳理



一、串联电路概念
1、概念：用导线把用电器____________逐个连接起来组成的电路叫串联电路。
2、理解：
（1）串联电路的“串”指的是用电器之间的关系。
（2）串联电路中只有一条电流路径，电路中一处断开，整个电路就断开。
【答案】1、顺次

二、串联电路特点
1、电流：_________________________________；表达式：_______________________；
2、电压：_________________________________；表达式：_______________________；
3、电阻：_________________________________；表达式：_______________________。
4、理解：把n段导体串联起来，总电阻比任何一段导体的电阻都______，这相当于增加了导体的______；特例：n个相同的电阻R0串联，则总电阻_________；
5、分压定律：内容：_________________________________；
表达式：_________________________________。
【答案】1、串联电路中各处电流都相等；I=I1=I2=I3=……In，
2、串联电路中总电压等于各部分电路电压之和；U=U1+U2+U3+……Un，
3、串联电路中总电阻等于各部分电路电阻之和；R=R1+R2+R3+……Rn，
4、大，长度；R=nR0
5、串联电路中各部分电路两端电压与其电阻成正比；U1：U2：U3：…Rn=R1：R2：R3：…Rn







例题解析



一、串联电路概念
知识点一：串联电路概念
【例1】我国家庭电路中，家用电器之间是__________连接的（选填“串联”或“并联”），它们工作时将__________能转化为其他形式的能。
【难度】★
【答案】并联；电

【例2】如图所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个_________（填电路元件）接在电路中；房间里有电灯、电视等用电器，它们是_________联的，各用电器消耗的电能是用_________表来测量的。
【难度】★
【答案】开关；并；电能

【例3】下列说法正确的是 （ ）
A．灯泡发光时，通过的电量越多，电流就越大
B．电阻是导体对电流的阻碍作用，当导体中无电流时，导体的电阻也没有了
C．串联的两个导体的总电阻，等于各导体的电阻的倒数之和
D．电压是使自由电荷发生定向移动形成电流的原因
【难度】★
【答案】D

A B C D
S甲
S乙

S馆长

S甲

L
S乙

S馆长

S甲

L
S乙

S馆长

S甲

L
S乙

S馆长

L
【例4】根据规定，某档案馆进出保密室有下列要求：甲、乙两名资料员同时使用各自的钥匙（S甲、S乙分别表示甲、乙两名资料员的钥匙），使灯亮才能进入保密室；而馆长只要使用自己的钥匙（S馆长表示馆长的钥匙），使灯亮就可以进入保密室。如图所示的各电路中，符合上述要求的是 （ ）
【难度】★★
【答案】C

二、串联电路特点
知识点一：串联电路特点
【例1】关于如图所示的电路，下列说法中正确的是 （ ）
A．断开电键S，通过L2的电流比通过L1的电流大
B．断开电键S，通过L1的电流与通过L2的电流一样大
C．闭合电键S，灯L1、L2都会发光
D．闭合电键S，灯L1不会发光
【难度】★
【答案】B

【例2】如图所示，连入电路中的电阻R1、R2、R3，各自允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是 （ ）
A．I3 B．I2
C．I1 D．I1+I2+I3
【难度】★
【答案】A

【例3】甲、乙两根铜导线串联，已知甲两端的电压比乙小，关于甲、乙的横截面积S及长度l的判断，不可能成立的是 （ ）
A．S甲＞S乙，l甲＞l乙 B．S甲＜S乙，l甲＞l乙
C．S甲＞S乙，l甲＜l乙 D．S甲＜S乙，l甲＜l乙
【难度】★
【答案】B

【例4】如图所示电路，当S闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为 （ ）
A．3，4.5 B．3，5
C．3，4 D．4，4.5
【难度】★★★
【答案】A
【例5】如图电源电压恒定。当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为 （ ）






A．3.5V 8.5V B．8.5V 3.5V C．3.5V 5.0V D．5.0V 3.5V
【难度】★★
【答案】C

知识点二：动态电路
A
V1
V2
R2
S
P
B
A
R1
【例1】在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动一小段时，电压表V1示数与电压表V2示数之和将_________，电压表V1示数与电流表A示数之比将_________。（均选填“变大”、“变小”或“不变”）
【难度】★★
【答案】变大；不变
A
R1
P
R2
S
V1
V2
V

【例2】在如图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将_________，电压表V与电压表V1示数的差值跟电压表V2示数的比值_________。（均选填“变小”、“不变”或“变大”）
【难度】★★
【答案】变大；不变

【例3】在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动娈阻器的滑片P向右移动时，电流表A的示数将________，电压表V2示数与电流表A示数的比值将________。（均选填“变小”、“不变”或“变大”）
【难度】★★
【答案】变小；变大
知识点三：电路故障
S
L1
L2
A
V1
V2
【例1】在如图所示的电路中，电源电压保持不变。灯L1、L2可能出现了断路故障，闭合电键S后，两灯均不发光：
①若只有一个电表示数为零，则可能发生断路的是________。
②若三个电表示数均为零，则一定发生断路的是________。
【难度】★★
【答案】L2；L1

【例2】在如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，一段时间后，三个电表中只有一个电表的示数变小。若电路中只有一处故障，且只发生在电阻R1或R2处，则下列判断中正确的是 （ ）
A．若电压表V1示数变小，则电阻R1断路
B．若电压表V1示数变小，则电阻R2断路
C．若电压表V2示数变小，则电R1短路
D．若电压表V2示数变小，则电阻R2短路
【难度】★★
【答案】D

【例3】如图所示，用铅笔芯做成一个滑动变阻器接入电路，电源电压不变，闭合电键，移动右端的铜环电路正常工作。过了一会儿，小灯泡熄灭，电压表有示数，故障只发生在灯或铅笔芯上，则该电路中出现的故障是 （ ）
A．可能是铅笔芯断路
B．可能是铅笔芯短路
C．可能是灯断路
D．一定是灯短路
【难度】★★
【答案】A

【例4】在如图示的电路中，电源电压保持不变。电阻R1、R2可能出现了断路故障，当电键S闭合后，三个电表中示数一定等于零的电表是______表，一定大于零的电表是______表。
【难度】★★★
【答案】A1；V
【例5】如图所示电路，电源电压不变。闭合电键S，电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。已知除灯L和电阻R外，电路中其它各处均完好，则 （ ）
A．若电压表示数变大，可能是L短路
B．若电流表示数变大，可能是L短路
C．若电压表示数变大，一定是R断路
D．若电流表示数变大，一定是R断路
【难度】★★
【答案】C

知识点四：电路计算
S
P
R2
V
A
R1
b
a
【例1】在如图所示的电路中，电源电压保持不变。电路中滑动变阻器上标有“20W，2A”字样，电流表的量程为0～0.6安，电压表的量程为0～3伏，电阻R1的阻值为4欧。当滑片在滑动变阻器的最右端a点时，闭合电键，电压表的示数为1.5伏，求：
（1）通过电阻R1的电流；
（2）电源电压；
（3）为了保证电路能正常工作及各电表不致损坏，滑动变阻器的取值范围。
【难度】★★
【答案】（1）0.375安（2）9伏（3）11～20欧

0
5
10
15
0
1
2
3
R2
S
R1
V
【例2】如图所示的电路中，电源电压保持6伏不变，R1的阻值为10欧。闭合电键S，电压表的示数如图所示。
（1）求通过电阻R1的电流；
（2）求电阻R2的阻值；
（3）现有阻值分别为2欧、10欧、50欧、100欧的四个定值电阻，请选择其中一个定值电阻替换电路中的电阻R2，要求：电压表选择合适的量程后，闭合闭合电键S，能使电压表指针偏离零刻度线的角度是原来的一半。
请判断：所提供的四个定值电阻是否符合要求，若有符合，请具体说明是___________电阻，并指出电压表所选用的量程；若不符合，请说明理由。
【难度】★★★
【答案】（1）0.2安；（2）20欧（3）2欧和50欧


三、串联电路情景实验
知识点一：情景题与伏安法测电阻
【例1】某小组选用电源、电键、2个电压表、定值电阻R1、R2、R3（已知R1＜R2＜R3）及若干导线来“探究串联电路中电压的规律”。实验过程如图所示。
①分析比较图a、b或a、c，可归纳得出的初步结论__________________________________；
②分析比较图b或c，可归纳得出的初步结论__________________________________。

－
＋
V
315
S
R1
－
＋
V
315
R1
V
315
R2
－
＋
V
315
R1
V
315
R3
S
S
(a)
(b)
(c)







【难度】★★
【答案】（1）串联电路中电阻有分压作用
（2）同一串联电路中电阻越大，分得的电压越多

【例2】在探究“电流与电阻的关系”实验中：
（1）连接电路时，电键应当___________；
－
＋
A
0.63
V
315
A
B
C
D
P
R
（2）小张将实物连接成如图所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正；






（3）将电路连接正确后，闭合电键，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图所示，则R的阻值为___________Ω；
（4）换上10Ω的电阻后，闭合电键，电压表示数将___________（选填“变大”或“变小”），此时移动滑片P，使电阻两端电压为___________V。
【难度】★★
【答案】（1）断开；（2）略；（3）5；（4）变大；2
【例3】小王同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，所有器材均完好。他移动滑动变阻器的滑片到最大阻值处，闭合电键，观察到电压表示数如图所示，且电流表指针偏离零刻度线的角度与电压表相同。然后他移动变阻器的滑片至中点，观察到电压表的示数变小为0.6伏。接着他继续移动变阻器的滑片，发现电路中的最大电流为0.28安。请将下表填写完整。（计算电阻时，精确到0.1欧）
物理量
实验次数
电压
(伏)
电流
(安)
电阻
(欧)
电阻平均值(欧)
1




2



3









【难度】★★★
实验序号
物理量

电压
（伏）
电流
（安）
电阻
（欧）
电阻平均值
（欧）
1
2.0
0.2
10.0
10.2
2
2.4
0.24
10.0
3
3.0
0.28
10.7
【答案】






【例4】在“用电流表、电压表测电阻”的实验中，电源电压保持不变，所用滑动变阻器上标有“20W，2A”字样。
物理量

序号
电压
（伏）
电流
（安）
电阻
（欧）
电阻的
平均值（欧）
1
2
0.2
10.0

2
4.5
0.44
10.2
3

0.58

V
–
3
15
A
–
0.6
3






（1）如图所示的电路中，一根导线尚未连接，请用笔线代替导线在图中正确连接。
要求：滑片在最左端时它连入电路的阻值最大。（用2B铅笔在答题纸的相应位置连线）
（2）小许同学实验步骤正确，闭合电键S，读出电流表的示数为0.2安、电压表的示数为2伏，并将这两个数据记录在表序号1中，并计算出电阻值．接着，他移动变阻器滑片，将电压表、电流表新的示数记录在表序号2中，并计算出电阻值。他继续实验，发现电流表的最大示数为0.58安，将其记录在表序号3中。请将表填写完整，并计算出电阻值。（计算时，精确到0.1欧）
物理量

序号
电压
（伏）
电流
（安）
电阻
（欧）
电阻的
平均值（欧）
1



10.2
2



3
6

10.3
【难度】★★
【答案】




【例5】某小组同学在“探究导体中的电流与电压的关系”的实验中，用若干节新干电池做电源，分别把电阻R1、R2与电流表串联在电路中，记录电流表的示数，实验过程如图中A、B、C、D、E、F所示。










（1）比较图中A与D（或B与E，或C与F）及相关条件，可得出的初步结论是：_______
___________________________________________________；
（2）比较图中A与B与C（或D与E与F）中的电流与电压的倍数关系，可得出的初步结论是：__________________________________________________________。
【难度】★★
【答案】（1）当导体两端的电压相同时，通过不同导体的电流不同
（2）同一导体，通过导体的电流与它两端的电压成正比


随堂检测



1、一节新干电池的电压为__________伏。家庭电路中电灯与控制它的电键是_______连接的（选填“串联”或“并联”），当电灯发光时，将_______能转化为内能和光能。
【难度】★
【答案】1.5；串联；电

2、在如图所示的电路中，闭合电键S后灯泡发光，当滑动变阻器的滑片向右移动时，电流表的示数将________，电压表的示数将________，灯泡亮度变________。（前二格选填“变大”、“不变”或“变小”，最后一格选填“亮”或“暗”）
【难度】★★
【答案】变小；不变；暗

L2
S
A

V
L1
3、在如图所示的电路中，电源电压保持不变。灯L1、L2可能出现了故障，闭合电键S后：
①若两灯中只有一灯发光，则两电表中示数一定大于零的电表是_________。
②若两灯均不发光，且两电表示数均为零，则可能发生故障的是_________。
【难度】★★
【答案】电流表；L1断路或L1、L2都断路

4、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是 （ ）
A．L1断路 B．L1短路
C．L2断路 D．L2短路
【难度】★★
【答案】D

5、某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示电路，将滑动变阻器的滑片移动到最大阻值处，闭合电键S，发现小灯不亮。接下来的操作，在以下步骤中最合理的是 （ ）
A．断开电键S，更换额定功率大一点的灯泡重新实验
B．断开电键S，增加电池的节数重新实验
C．断开电键S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
【难度】★★
【答案】D

6、如图所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合电键S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是 （ ）

P
S
R1
R2
1
2
3
A．若电阻并联，①、③是电压表，则表②示数变小
B．若电阻并联，①、③是电流表，则表②示数变大
C．若电阻串联，①、③是电压表，则表②示数不变
D．若电阻串联，①、③是电压表，则表②示数变大
【难度】★★
【答案】D

V
A
L
R
S
7、如图所示电路中，电源电压保持不变。闭合电键S，小灯正常发光，电路正常工作。一段时间后，小灯L突然变亮，然后就熄灭了，此时电流表的示数为零，电压表有示数。若电路故障发生在电阻R、灯L上，则电路的故障情况是 （ ）
A．只有电阻R断路
B．只有灯L断路
C．先电阻R断路后灯L断路
D．先电阻R短路后灯L断路
【难度】★★
【答案】D

8、两电阻串联后总电阻大于其中任一电阻，是因为串联的结果相当于使导体 （ ）
A．横截面积增大 B．横截面积减小 C．长度增大 D．长度减小
【难度】★
【答案】C

R1
R2
A1
S
A2
S
（a） （b）
R3
R4
9、如图（a）、（b）所示电路的电源电压相等且不变，若电流表A1、A2的示数相等，则电阻R1、R2、R3、R4的大小关系有 （ ）
A．R1+R2＝R3+R4
B．R1＝R3+R4
C．R1＞R3+R4
D．R2＜R3+R4
【难度】★★
【答案】C

10、在如图所示的电路中，电源电压为6伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω，2A”字样。闭合电键S后，电压表V的示数如图所示。
（1）求通过电阻R1的电流I1；
（2）求此时变阻器连入电路的电阻R2；
R2
R1
P
S
V
（3）现有规格为“0.3安500欧”和“2安50欧”的滑动变阻器各一个。请选择其中一个变阻器替换图中的R2，要求：在移动变阻器滑片P的过程中，电压表示数的变化量最大。
选择：规格是____________滑动变阻器。
求出：电压表示数的最大变化量ΔU。
【难度】★★
【答案】0.2安；20欧；“2安50欧”，5伏

11、小华做“电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、待测电阻RX、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。
①他连接电路进行实验，闭合电键后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为0.12安～0.26安，电压表示数相应的变化范围为2.4伏～0伏。
②他通过思考分析，重新实验。当变阻器滑片移动到中点附近位置时，电压表、电流表的示数分别如图所示。请将下面表格填写完整。（计算电阻时，精确到0.1欧）
物理量
实验序号
电压Ux（伏）
电流Ix（安）
电阻Rx（欧）
电阻Rx平均值（欧）
1

0.12


2



3









【难度】★★★
物理量
实验序号
电压Ux
（伏）
电流Ix
（安）
电阻Rx
（欧）
电阻Rx平均值
（欧）
1
2.1
0.12
17.5
17.4
2
2.8
0.16
17.5
3
4.5
0.26
17.3
【答案】





12、在图所示电路中，R1＝20欧，滑动变阻器R2标有“50欧，2安”字样，闭合电键S，移动变阻器滑片P至中点，电流表示数如图所示。求：
（1）求此时电压表示数，请在电压表中标出量程及大小；
（2）在电压表、电流表的量程均不改变的情况下，用新的电源去替换原来的电源，要求：在移动滑动变阻器滑片的过程中，两电表分别能达到某量程的满刻度，且电路正常工作。求满足上述要求替换电源的电压（求电源电压范围）。





【难度】★★★
【答案】：（1）8V；
（2）21V≤U≤27V

R2
S
R1
V
A
B
C
D
13、在如图所示的电路中，电源电压保持不变，R1与R2为两个阻值不等的电阻，R1的阻值为10欧。选择合适的电压表量程并将其接在AB两点间后，闭合电键S，电压表的示数为2伏。
①求通过电阻R1的电流I1；
②求60秒内通过导体R1的电荷量Q1；
③在电路串联的条件下，将电压表重新连接并使电路正常工作，实验时发现电压表指针偏离零刻度线的角度是原来的一半。
请判断：根据以上条件，________求出R2的值（选填“能”、“不能”）。若能求出R2的值，写出R2所有可能的值及对应的电压表的具体连接方法；若不能求出R2的值，写出理由。
【难度】★★★
【答案】①0.2安②12库
③能；5欧，电压表接在BC两点；25欧，电压表接在BC两点；15欧，电压表接在AC两点






课堂总结



1、总结串联电路的动态变化规律。


2、简述伏安法测电阻实验及其注意事项。



课后作业



1、教室里的电灯与投影仪之间是__________连接（选填“并联”或“串联”）。断开投影仪的电键后，教室内在使用的用电器的总电阻将__________（选填“变大”、“不变”或“变小”）。
【难度】★
【答案】并联；变大


R2
P
R1
S
A
V2
V1
2、在图所示的电路中，电源电压保持不变，R1为定值电阻。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V2的示数将__________；电压表V1示数与电流表A示数的比值将__________。（均选填“变大”、“不变”或“变小”）
【难度】★★
【答案】变大；不变

R2
R1
S
P
A
V2
V1

3、在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是 （ ）
A．电压表V2示数与电压表V1示数的和值
B．电压表V2示数与电流表A示数的比值
C．电压表V1示数与电流表A示数的乘积
D．电压表V1示数与电流表A示数的比值
【难度】★★
【答案】C
4、在如图所示的电路中，电源电压不变。闭台电键S，当滑动变阻器的滑P向左移动时，电压表V1的示数将__________；电压表V1、V2示数之和与电流表A示数的比值将__________。
【难度】★★
【答案】变大；变小

5、在如图所示的电路中，电源电压为6伏且不变，电阻R1阻值为20欧，滑动变阻器R2的最大阻值为30欧，闭合电键S，将滑动变阻器的滑片P由左端移到右端，电压表、电流表示数的变化范围是 （ ）
A．6～2.4伏 0.12～0.3安 B．6～2.4伏 0.3～0.12安
C．0～2.4伏 0～0.12安 D．6～3.6伏 0.2～0.12安
【难度】★★
【答案】B

S
V
A
6、如图所示电路中，电源电压保持不变，灯泡L、电阻R可能出现了断路故障，若在灯泡L两端并联一根导线，闭合电键S：①两个电表中示数一定大于零的电表是__________表；②若电流表的指针有明显的偏转，则电路中的故障是__________。
【难度】★★
【答案】电压；灯泡断路

7、将电阻R1、R2串联后接在电源两端，R1、R2两端的电压U1、U2之比为5︰3。若将它们并联后接在同一电源两端，如图所示，闭合电键S，电流表A与A1的示数之比为 （ ）
R1
S
A
R2
A1

A．3︰8 B．8︰3
C．3︰5 D．5︰3
【难度】★★
【答案】B


R2
P
R1
S
A
V
8、如图所示，电源电压为6伏，滑动变阻器标有“10W，1A”字样。闭合电键S，电流表的示数为0.5安，电压表的示数为2伏。求：
（1）此时滑动变阻器接入电路中的电阻R2的阻值；
（2）电阻R1的阻值；
（3）若电流表选用0～0.6安量程，电压表选用0～3伏
量程。在电路安全的条件下，滑动变阻器R2连入电路中电阻变化的范围。
【难度】★★
【答案】（1）4欧（2）8欧（3）2欧～8欧

9、在图（a）所示的电路中，电源电压为12伏且保持不变，滑动变阻器R2上标有“50Ω，2A”字样。闭合电键S后，电流表A的示数为0.3安，电压表V的示数为6伏。求：
（1）定值电阻R1的阻值；
（2）现设想选择合适的电压表量程，并移动变阻器R2的滑片P，要求：电压表V的指针处于图（b）所示的位置。甲同学认为应向左移动滑片P，乙同学认为应向右移动滑片P。请通过计算分别说明两位同学的操作是否符合要求，并求出电压表V的指针处于该位置时的电流表示数。
【难度】★★
【答案】（1）20欧；（2）甲，可行，0.5安培；乙，不可行

10、如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭，电压表示数变大。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，若灯L′发光，则____________（选填“可能”或“一定”）是____________（填写故障）。若灯L′不发光，则________（选填“可能”或“一定”）是___________（填写故障）。
【难度】★
【答案】一定；灯L短路；一定；R断路

R1
R2
P
V

S
11、在如图所示的电路中，电源电压为12伏且保持不变，电阻R1的阻值为30欧，滑动变阻器R2上标有“20Ω，2A”字样。闭合电键S后，电压表V的示数为9伏。
求：①通过电阻R1的电流I1。
②现有几种定值电阻和变阻器的组合：甲（5欧、“10欧2安”），乙（5欧、“50欧1安”），丙（10欧、“20欧2安”），丁（10欧、“50欧1安”）。请选择合适的组合替换R1、R2。要求：在移动变阻器滑片P的过程中，电压表示数的变化范围为6～3伏。
选择：___________（请写出所有的组合，用“甲”、“乙”、“丙”、“丁”表示）
【难度】★★
【答案】：①0.3A；②丁
R1
R2
P
A1
A2
S
0
1
2
3
0
0.2
0.4
0.6
A
12、在如图所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2上标有“50W，2A”字样，电流表表盘如图所示。闭合电键，通过电流表A1的电流为0.3安。求：
①电阻R1的阻值。
②移动滑动变阻器滑片P，两个电流表指针偏离零刻度线角度恰好相同，求10秒钟内电流对电阻R2做的功，并求上述情况下滑动变阻器接入电路的最小值。
【难度】★★
【答案】①20欧；②18J或90J；4欧

13、在“用电流表、电压表测电阻”的实验中，小明同学按图连接电路进行实验。电源电压保持不变，所用滑动变阻器上标有“20W，2A”字样。
物理量
序号
电压
（伏）
电流
（安）
A
V
S
P
RX
A
B
电阻
（欧）
1
1.7
0.14

2
2.5


3

0.36






①在闭合电键S前，他应将滑动变阻器的滑片置于图中_________端。（选填“A”或“B”）
②他实验步骤正确，闭合电键后，观察电压表、电流表的示数并记录在序号1中。接着，他移动滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），将电压表的示数2.5伏记录在序号2中。当他将滑片移动到A端时，将电流表的示数0.36安记录在序号3中。
请在上表中将该同学尚未记录的数据填写完整，并计算出电阻值。（计算电阻时，精确到0.1欧）。
【难度】★★
【答案】①B
物理量
序号
电压
（伏）
电流
（安）
电阻
（欧）
1


12.1
2

0.2
12.5
3
4.5

12.5

②








14、小李做了测量未知电阻的实验，所写报告如下，请你仔细阅读并回答问题。
实验目的：测量电阻Rx的阻值。
实验步骤：
⑴根据实验目的画出实验电路图（图略）；
⑵依照电路图连接电路,如图所示；
⑶闭合电键，读出电压表和电流表的示数，
记录在表格中；
⑷依据测得的电压值和电流值，算出R的阻值。
⑸断开电键，整理器材，处理数据。
实验记录：


实验结论：待测电阻的阻值Rx=。

P
S
R
-0.63
A

-315
V












（1）根据小李所测量的数据，算出电阻阻值Rx=________欧；
（2）你认为这份报告是否完整？如不完整，应该填上的项目是：①____________；②_____________；
（3）从实验步骤看，该实验存在的主要缺陷是：①____________________________________________；②______________________________________________。
【难度】★★
【答案】（1）3（2）实验器材；实验原理。
（3）步骤(2)中没有将滑动变阻器的滑片滑到阻值最大处；实验中只测了一次数据，可能误差比较大。

15、小华同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。
①小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图所示，接着移动变阻器的滑片到另一端时，观察到电流表的示数逐渐增大到0.58安，而电压表的示数始终保持不变，则他在连接电路时存在的问题是_______________________。



②经过思考，小华重新实验，他正确连接电路，操作步骤正确，闭合电键后，发现两电表指针所指的刻度仍与图所示一致。则小华同学在实验中使用的滑动变阻器的最大电阻为___________欧。
【难度】★★
【答案】①电压表并联在电源两端
②50
