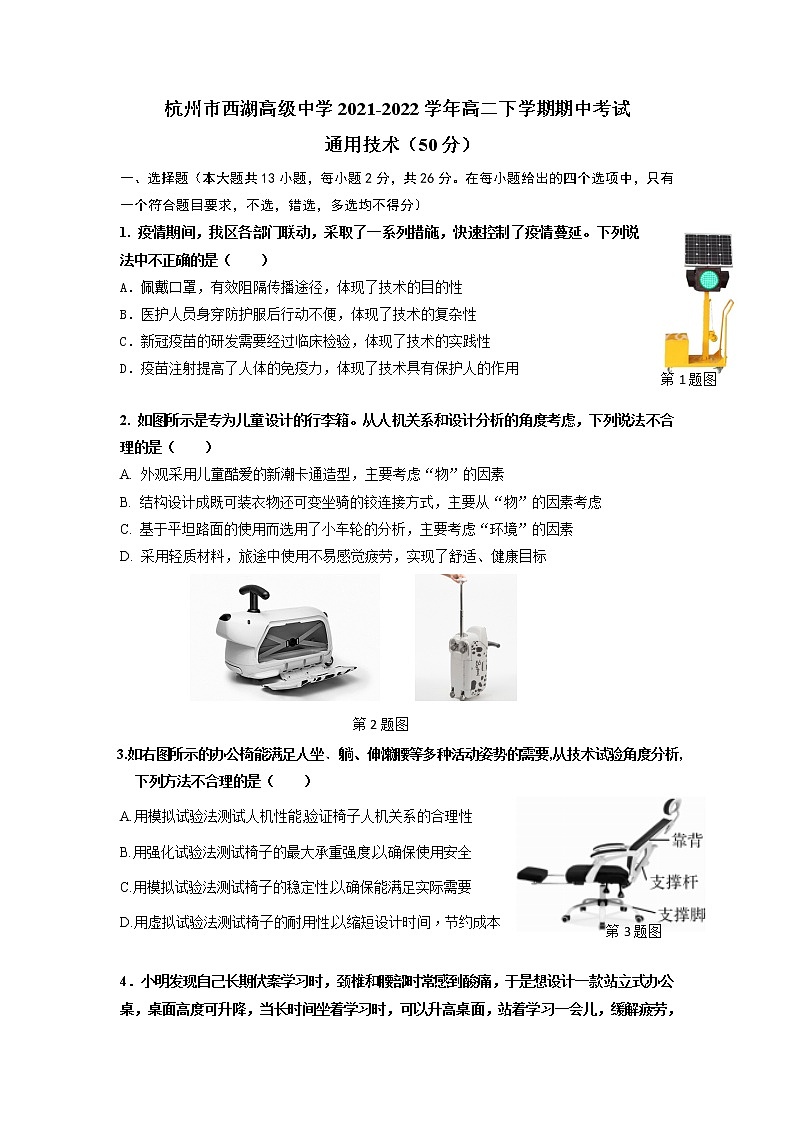

杭州市西湖高级中学2021-2022学年高二下学期期中考试

 通用技术（50分）

一、选择题（本大题共13小题，每小题2分，共26分。在每小题给出的四个选项中，只有一个符合题目要求，不选，错选，多选均不得分）

1. 疫情期间，我区各部门联动，采取了一系列措施，快速控制了疫情蔓延。下列说法中不正确的是（    ）

A．佩戴口罩，有效阻隔传播途径，体现了技术的目的性

B．医护人员身穿防护服后行动不便，体现了技术的复杂性

C．新冠疫苗的研发需要经过临床检验，体现了技术的实践性

D．疫苗注射提高了人体的免疫力，体现了技术具有保护人的作用

2. 如图所示是专为儿童设计的行李箱。从人机关系和设计分析的角度考虑，下列说法不合理的是（    ）

A. 外观采用儿童酷爱的新潮卡通造型，主要考虑“物”的因素

B. 结构设计成既可装衣物还可变坐骑的铰连接方式，主要从“物”的因素考虑

C. 基于平坦路面的使用而选用了小车轮的分析，主要考虑“环境”的因素

D. 采用轻质材料，旅途中使用不易感觉疲劳，实现了舒适、健康目标

3.如右图所示的办公椅能满足人坐﹑躺、伸懒腰等多种活动姿势的需要,从技术试验角度分析,  下列方法不合理的是（    ）

A.用模拟试验法测试人机性能,验证椅子人机关系的合理性

B.用强化试验法测试椅子的最大承重强度,以确保使用安全

C.用模拟试验法测试椅子的稳定性,以确保能满足实际需要

D.用虚拟试验法测试椅子的耐用性,以缩短设计时间﹐节约成本

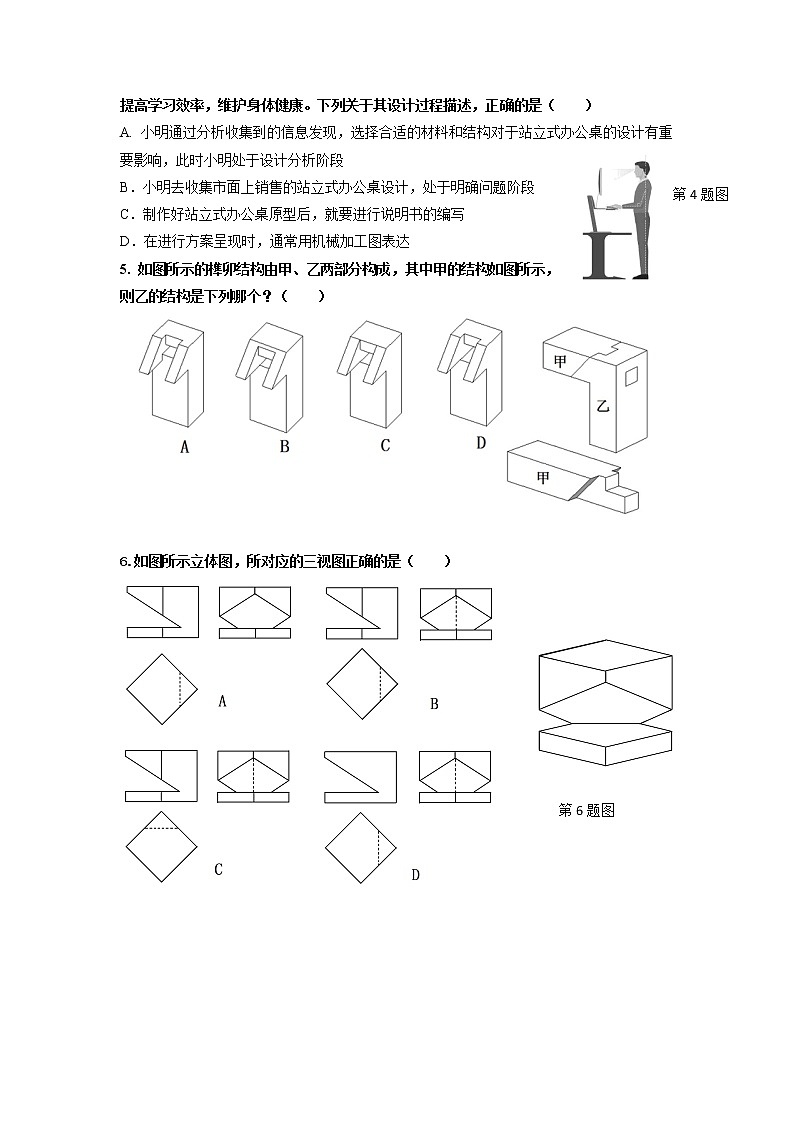

4．小明发现自己长期伏案学习时，颈椎和腰部时常感到酸痛，于是想设计一款站立式办公桌，桌面高度可升降，当长时间坐着学习时，可以升高桌面，站着学习一会儿，缓解疲劳，提高学习效率，维护身体健康。下列关于其设计过程描述，正确的是（    ）

A. 小明通过分析收集到的信息发现，选择合适的材料和结构对于站立式办公桌的设计有重要影响，此时小明处于设计分析阶段

B．小明去收集市面上销售的站立式办公桌设计，处于明确问题阶段

C．制作好站立式办公桌原型后，就要进行说明书的编写

D．在进行方案呈现时，通常用机械加工图表达

5. 如图所示的榫卯结构由甲、乙两部分构成，其中甲的结构如图所示，则乙的结构是下列哪个？（    ）

6.如图所示立体图，所对应的三视图正确的是（    ）

7. 如图所示为一款可站立的创意双层反向伞，外形比较美观，展开后线条流畅；同时便于反向收纳，利于进入狭小空间，实用性好；应用人体工程力学和结构力学的结合，使伞架可以收缩自如，人机关系较好；但产品价格较高，导致销售量低。下列关于该创意伞的坐标图，描述较为合理的是（    ）

通用技术实践课上，小明设计了一个零件，如图所示为该零件的加工尺寸图。请完8-9题。

8．图中漏标的尺寸有几处（    ）

A. 1处  B. 2处  C. 3处  D. 4处

9．小明准备用41mm×31mm×11mm的钢块加工该零件时，下列说法中正确的是（    ）

A.加工流程可以为：划线→钻孔→锯割→锉削

B.为防止钻屑伤手，钻孔操作时应戴手套

C.加工R4的圆弧时，需要使用圆锉

D.外轮廓无需划线，直接锉削即可

10.以下操作示意图与操作名称的对应关系中，正确的是（    ）

11. 如图所示的秋千椅中，下列关于图中各杆件的受力分析中正确的是（    ）

A. 杆1受拉，杆2受拉，杆3受弯曲，杆4受扭转

B. 杆1受弯曲，杆2受拉，杆3受弯曲，杆4受弯曲

C. 杆1受压，杆2受拉，杆3受弯曲，杆4受弯曲

D. 杆1受拉，杆2受拉，杆3受压，杆4受弯曲

12. 如图所示为某套遥测系统的流程框图，以下有关它的说法中正确的是（    ）

A. 没有正常连接也能测量和采集温度      B. 只要温度超过阈值就能控制风扇

C. 有温度询问命令不一定能控制风扇      D. 有远端控制命令能发送温度和控制风扇

13. 下列关于系统的说法中不正确的是（    ）

A. 台灯的照明功能是它的各个部分在孤立状态下所没有的，体现了系统的整体性

B. 汽车在使用一段时间后，零件会有一定的磨损，体现了系统的动态性

C. 现在很多老小区加装电梯，在保证安全目标的同时，要兼顾成本、人机关系等目标，体现了系统分析的综合性原则

D. 农作物种植系统的优化中，农作物的生长特性、天气、气候等因素属于系统优化的影响因素

二、非选择题 (本大题共3小题，第14题6分，第15题8分,第16题10分，共24分)

14. 如图所示是一款可调节型平板电脑放置架，使用时放置在地面上，支撑柱和支撑臂间采用图c所示的连接件实现调节。观察平板电脑放置架的结构。

（1）支撑柱与支撑臂之间采用的连接方式是_________(在A．铰连接；B．刚连接中选择合适的选项）；

（2）该平板电脑放置架可调节的高度要适合成年人的身高，这主要考虑了________（在A．特殊人群；B．人的心理需求；C．人的动态尺寸；D．人的静态尺寸中选择合适的选项）；

（3）金属材质的支撑柱上需要加工直径为M6的螺纹孔，则应选择直径为_________的钻头进行钻孔(在A．φ5.3mm；B．φ6.0mm；C．φ6.3mm；D．φ6.7mm中选择合适的选项）；

（4）为了防止平板电脑放置架使用时在地面上滑动，下列措施中合理的是________（在A．在支撑臂和支撑柱的连接处安装弹簧垫圈；B．在支撑脚下安装橡胶垫；C．为支撑脚表面喷涂防锈漆中选择合适的选项）；

（5）小明对平板电脑放置架进行测试时，发现其稳定性较差，他发现问题的途径是_________（在A．观察日常生活；B．技术研究与技术试验；C．收集和分析信息中选择合适的选项）；进一步分析得出，主要原因是其支撑脚设计不良引起的，以下优化方案最合理的是_________ (在下列方案中选择合适的选项）。

15. 小明自行车上的塑料水壶架坏了，于是他想用钢板制作一个强度更高的水壶架，其设计如图所示。

（1）制作该水壶架，合理的加工流程是：划线→________→钻孔→________→

_________→________（在A．划线；B．锯割；C．锉削；D．钻孔； E．表面处理；F．弯折中选择合适的选项，将序号填入“_____”处）；

（2）加工制作该水壶架，下列工具不需要．用到的是_________（在下列选项中选择合适的选项，将序号填入“_____”处）；

（3）关于该水壶架的加工，下列说法正确的是_________（在下列选项中选择合适的选项，将序号填入“_____”处） ；

A．镂空部分可以用台钻和锉刀加工，也可以用钢丝锯加工

B．锉削该构件可以用平锉和圆锉

C．钻孔时不能戴手套，不能用手直接扶持构件，需要用台虎钳夹持

D．锉削和锯割时不能加润滑油

（4）为了防止生锈，要对水壶架进行表面处理，下列工艺合适的是________（在A．砂纸打磨；B．抛光；C．淬火；D．喷涂油漆中选择合适的选项，将序号填入“_____”处）。该措施主要考虑了________（在A．人；B．物；C．环境中选择合适的选项，将序号填入“_____” 处）。

16.小明在通用技术实践课上想制作一款如图甲所示的可折叠木质挂钩，安装在墙上使用，挂钩的构件1与构件2由松铆连接而成，构件2最大可展至与竖直面成45°角，如图乙所示。小明制作的构件1、构件2如图丙所示，其对挂钩构件进行组装测试时，发现构件2不能展开至如图乙所示位置，而且墙上安装孔距存在误差时，挂钩不便于安装，请你帮助小明进行改进，解决该问题。要求如下：

A．在小明制作的构件1与构件2基础上进行改进，不能增加其它材料；

B．改进后的挂钩能实现展开至如图乙所示位置；

C．改进后的挂钩要考虑墙上安装孔距的误差，且安装稳固。

请根据描述和改进要求完成以下任务：

（1）画出改进后的构件1与构件2的设计草图，必要时可用文字说明；________

（2）在设计草图上标注主要尺寸；________

（3）为了保证挂钩与墙体之间有足够的连接强度，合适的连接件是________（在下列选项中选择合适的选项）；

（4）制作构件1时，以下的工具中，一般不需要的是________ (在①丝锥；②木工锯；③手摇钻；④直尺；⑤样冲；⑥木工笔中选择所有合适的选项)。

通用技术部分

一、选择题

1-5 BADAD

6-10 BADAC

11-13 BBD

二、非选择题

14.(1) A   (2) D  (3) A    (4) B    (5)B、C  6分

15.（1）B；C；F；E（4 分，顺序不可颠倒）； （2）C（1 分）； （3）B（1 分）； （4）D（1 分）；C（1 分）。    (共 8 分)

16.（1）（2）

（3）③  （4）①⑤

（共10分）
