2020-2021学年浙江省绍兴市上虞区高二下学期期末教学质量调测通用技术试题 word版

这是一份2020-2021学年浙江省绍兴市上虞区高二下学期期末教学质量调测通用技术试题 word版，共10页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。

一、选择题（本大题共 13小题，每题 2分，共 26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1.如图所示是一款迷你电动滑板车，下列尺寸中对人机关系没有影响的是
第1题图
第2题图
A. 1100-1350 B. 1100 C. 300 D. 650-800
2. 如图是一款懒人手机架及其评价坐标图，根据坐标图，下列分析中不恰当是
A. 释放双手，轻松看视频，人机关系较好
B. 外形简单，较为美观
C. 与普通手机架相比，价格过高
D. 轻松便捷支撑，手机与平板通用，实用性好
3.如图所示，需要把玻璃安装到立柱上构成玻璃护栏。立柱已固定好，每两个立柱之间的距离在1000至1100mm之间，玻璃长度为1000mm，厚度为4mm，四角有四个安装孔，立柱为直径5cm的圆柱体，要把玻璃安装到立柱上，最合适的连接件是
第3题图
A
B
C
D

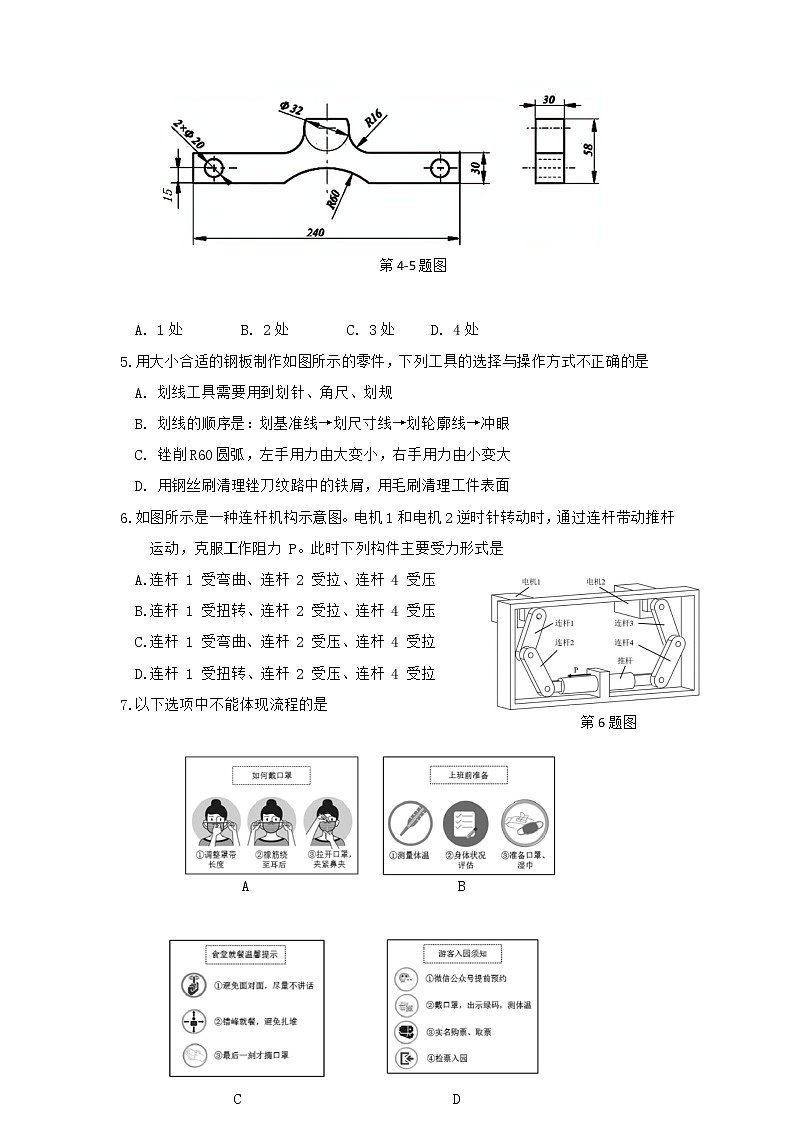

通用技术课上，小明设计了如图所示的零件。请根据题图完成第4-5题。
4.图中漏标的尺寸有
第4-5题图
A. 1处 B. 2处 C. 3处D. 4处
5.用大小合适的钢板制作如图所示的零件，下列工具的选择与操作方式不正确的是
A. 划线工具需要用到划针、角尺、划规
B. 划线的顺序是：划基准线→划尺寸线→划轮廓线→冲眼
C. 锉削R60圆弧，左手用力由大变小，右手用力由小变大
D. 用钢丝刷清理锉刀纹路中的铁屑，用毛刷清理工件表面
第6题图
6.如图所示是一种连杆机构示意图。电机 1 和电机2 逆时针转动时，通过连杆带动推杆运动，克服工作阻力 P。此时下列构件主要受力形式是
A.连杆 1 受弯曲、连杆 2 受拉、连杆 4 受压
B.连杆 1 受扭转、连杆 2 受拉、连杆 4 受压
C.连杆 1 受弯曲、连杆 2 受压、连杆 4 受拉
D.连杆 1 受扭转、连杆 2 受压、连杆 4 受拉
7.以下选项中不能体现流程的是
A
A
B


C
D
第8题图
如图所示是药粉干燥分离控制系统示意图。工作时，注料泵向干燥塔注入湿料，PLC根据检测装置检测到的出料口药粉干燥程度，控制鼓风机风量以及注料阀门的开合程度，使药粉的干燥程度符合设定范围。 同时，与物料接触过夹带药粉的空气，经过旋风分离器，使药粉沉降重新回流进入干燥塔，废气再经水幕除尘器洗涤后排放。
8.关于该控制系统，下列说法中不恰当的是
A.药粉干燥分离控制系统可以分为药粉干燥和对夹带药粉的空气进行药粉分离这两个子系统
B.系统具有药粉干燥功能，体现了系统的目的性
C.系统运行一段时间后，旋风分离器性能降低， 体现了系统的动态性
D.废气经过水幕除尘器洗涤后排放，体现了系统的环境适应性
9.下列关于药粉干燥控制子系统的说法中正确的是
A，被控对象是鼓风机和注料阀门
B. 干燥程度的设定值对干燥程度控制精度没有影响
C. 该控制系统不存在反馈
D. 输入量是药粉干燥程度
10.如图所示为通用技术实践室常用电子元件，其中实物、符号及描述均正确且属于传感器的是
A. 湿敏电阻：两引脚没有正负极之分
C. 三极管：具有电流放大作用
D. 光敏二极管：光线强阻值小
B.正温度系数热敏电阻：可将温度信号转换为电信号
第11题图
11.如图是三极管的实验电路， Vcc=5V, 初始时数字式多用电压表读数为3V。下列关于该电路的分析中正确的是
A. 此时数字式多用表黑表笔接在三极管 Q1 的集电极，红表笔接在三极管 V1 的发射极
B．调大R2，B点电位会明显升高
C. 调大R4，电流表读数减小
D. 调大R1，电压表读数增大
12．如图所示的电路，Rt为正温度系数热敏电阻。温度在设定范围内时，A点为低电位，B点为高电位。下列分析中不正确的是
第12题图
A．温度在设定范围内时，V3发光
B．温度低于设定范围下限时，V5不发光
C．温度在设定范围内时，V4、V5都不发光
温度高于设定范围上限时，V4发光
13.如图 a 所示是一款水箱水位控制电路的设计方案。当水箱水位低于低水位时，启动水泵加水，当水箱水位高于高水位时，停止加水。IC 的输入输出关系见图 b。关于该电路说法正确的是
第 13 题图 a 水箱水位控制电路图









第 13 题图 bIC 的输入输出关系
A．当水泵工作加水时，指示灯 LED1 不亮，LED2 亮
B．水泵抽水的瞬间，二极管 VD有保护三极管VT的作用
C．当 V+D.为实现电路功能，检测点 1 应高于检测点 3，检测点 2 应高于检测点 1
第14题图
二、非选择题（共4题，第14题6分，第15题9分，第16题3分，第17题6分，满分24分）
14.小明为自己的卧室设计了一套智能家居控制系统。可分为空调控制子系统、照明控制子系统、窗帘控制子系统。窗帘控制子系统通过语音进行控制，智能语音音箱接受使用者的语音指令，智能音箱将相关信号发至智能网关，智能网关控制电动机从而控制窗帘的开闭。在门口设计有一个夜灯子系统，当外界光照强度低于设定值且有人开门后小夜灯会自动亮起。请根据描述及示意图完成以下任务：
（1）窗帘控制子系统的控制方式和手段是______和 （在“A .开环控制；B .闭环控制 C.人工控制 D.自动控制”中选择合适的选项，将序号填入横线处）；
（2）空调控制子系统设计时，既要考虑人体的舒适度又要考虑节约用电，体现了系统分析的______（在“A .整体性原则；B .科学性原则；C .综合性原则”中选择合适的选项，将序号填入横线处）；
（3）系统优化时，传感器的精度属于______（在“A .干扰因素；B .影响因素；C .约束条件中选择合适的选项，将序号填入横线处）；
（4）夜灯子系统的传感器可以选择______（在“A .光敏传感器、热敏传感器；B .光敏传感器、红外传感器”中选择最合适的一项，将序号填入横线处）
A
B
C
（5）夜灯子系统中传感器最合适的安装位置是 （在下列选项中选项最合适的一项，将序号填入横线处）。
15.小明平时在教室擦如图所示的黑板时，发现擦拭时间长且近距离接触粉尘，影响健康。于是想设计一种自动擦拭黑板的装置，小明已经设计好了如图所示的部分装置，在黑板的上方安装了滑轨。黑板的擦拭条 A、B 已经安装到滑轨上，沿着滑轨左、右移动时可以起到擦黑板的效果。请你帮助小明设计完成该装置，设计要求如下：
①擦拭条 A、B 从最左侧和最右侧开始反向运动，到最中间后，各自回到起始位置，完成一次擦拭；
②只准使用 1 个减速电机驱动，利用电机正、反转或者一个方向转动实现；
③装置与擦拭条 A、B 上的安装孔连接；
④材料自选。
第15题图
请完成以下任务：
（1）小明发现问题的途径是 （在“A.收集和分析信息；B.观察日常生活；C.技术研究与技术试验”中选择合适的选项，将序号填入“ ”处）；
（2）设计该装置时，下列因素中可以不考虑的是 （在“A.安装方式；B.黑板的长度 3000mm；C.黑板的高度 1000 mm”中选择合适的选项，将序号填入“ ”处）；
（3）根据设计的一般过程，明确设计要求后，接下来小明要做的是 （在“A.设计分析；B.收集信息；C.方案构思”中选择合适的选 项，将序号填入“ ”处）；
（4）画出设计草图，必要时可用文字说明（电机可用方块表示）；
（5）在设计草图上标注主要尺寸。
16.请补全三视图中所缺的三条图线（超过三条图线倒扣分）
第16题图
17.小明为小区防疫通道闸机设计了如图所示的实验电路。当人到达闸机口时，V1 发出的光被遮挡。人脸识别正确时A 点为高电平，体温检测正常时 B 点为高电平。当A 点和 B 点同时为高电平时，V5 发光（图中未画出），代表闸门打开。仅当人脸识别正确且体温检测异常时，报警灯 V4 亮。请完成以下任务。
第17题图
（1）进校时人脸识别不正确，C 点的电平为 (在“A.高电平；B.低电平；C.不能确定”中选择合适的选项，将序号填入“ ”处)；
（2）在虚线框 1 中设计 V5 控制电路，要求三极管采用共发射极接法。提供的元件有：1 个 NPN型三极管、1 个发光二极管、2 个电阻；
（3）根据题意，请用三个二输入或非门在虚线框 2 设计合适的逻辑门电路;
（4）小明发现，当人脸识别正确且体温检测异常时，报警灯 V4 不亮，下列原因中不可能的是 （在“A.V2集电极与发射极之间击穿；B.R7 过大；C.R2 断路”中选择合适的选项，将序号填入“ ”。
第二部分通用技术（共50分）
一、选择题（本大题共13小题，每小题2分，共26分。每个小题只有一个正确答案。）
二、非选择题（本大题共4个小题，其中第14题6分，第15题9分，第16题3分，第17题6分，共24分）
14.
（1）A D（2分）
（2）C （1分）
（3）B （1分）
（4）B （1分）
（5）C （1分）
15.
（1）B （1分）
（2）C （1分）
（3）B （1分）
（4）（4分）
评分参考：擦拭条 A、B能完成一次擦拭给2分；使用1个减速电机驱动，利用电机正、反转或者一个方向转动实现给1分；装置与擦拭条 A、B 上的安装孔连接给1分。
（5）（2分）
正确标出电机与擦拭条之间连接构件的长度给1分，正确标出连接构件上的连接孔的直径给1分，标出其余尺寸酌情给分。
16.（3分）
评分参考：每一条线线型和位置都正确得 1 分，多一条线倒扣 1 分，扣完为止。
17.
（1）B（1分）
（2）（2分）
评分参考：三极管采用共发射极接法且线路连接正确给2分。三极管基极有限流电阻，发光二极管有限流电阻给1分，只有一处有限流电阻则不给分。没有接成共发射极接法但功能能实现给1分。其余均为零分。
（3）B（2分）
评分参考：用三个二输入或非门连接且连线正确得2分。用三个二输入或非门连接仅在把或非门接成非门时输入端连接错误得1分。其余均为零分。
（4）A（1分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
B
C
B
C
C
C
C
D
B
A
D
B
D
