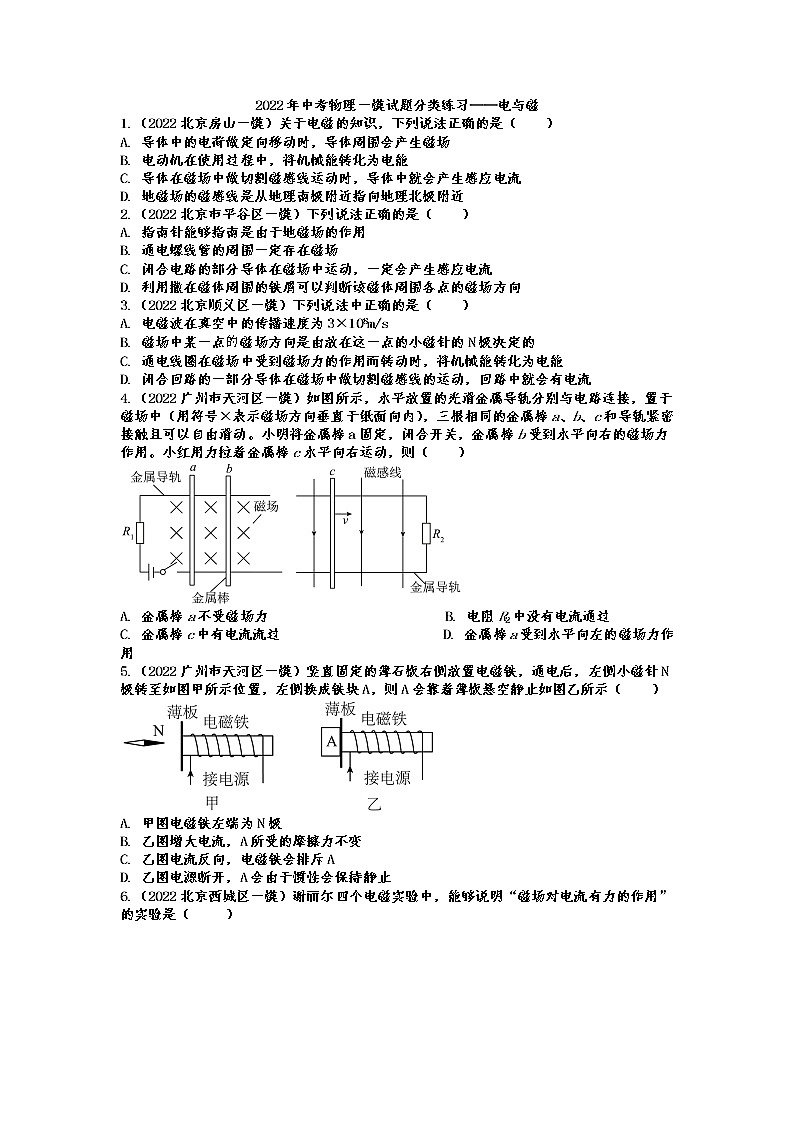

2022年中考物理一模试题分类练习——电与磁

2022年中考物理一模试题分类练习——电与磁

1.（2022北京房山一模）关于电磁的知识，下列说法正确的是（　　）

A. 导体中的电荷做定向移动时，导体周围会产生磁场

B. 电动机在使用过程中，将机械能转化为电能

C. 导体在磁场中做切割磁感线运动时，导体中就会产生感应电流

D. 地磁场的磁感线是从地理南极附近指向地理北极附近

2.（2022北京市平谷区一模）下列说法正确的是（　　）

A. 指南针能够指南是由于地磁场的作用

B. 通电螺线管的周围一定存在磁场

C. 闭合电路的部分导体在磁场中运动，一定会产生感应电流

D. 利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向

3.（2022北京顺义区一模）下列说法中正确的是（　　）

A. 电磁波在真空中的传播速度为3×108m/s

B. 磁场中某一点磁场方向是由放在这一点的小磁针的N极决定的

C. 通电线圈在磁场中受到磁场力的作用而转动时，将机械能转化为电能

D. 闭合回路的一部分导体在磁场中做切割磁感线的运动，回路中就会有电流

4.（2022广州市天河区一模）如图所示，水平放置的光滑金属导轨分别与电路连接，置于磁场中（用符号×表示磁场方向垂直于纸面向内），三根相同的金属棒a、b、c和导轨紧密接触且可以自由滑动。小明将金属棒a固定，闭合开关，金属棒b受到水平向右的磁场力作用。小红用力拉着金属棒c水平向右运动，则（　　）

A. 金属棒a不受磁场力 B. 电阻R2中没有电流通过

C. 金属棒c中有电流流过 D. 金属棒a受到水平向左的磁场力作用

5.（2022广州市天河区一模）竖直固定的薄石板右侧放置电磁铁，通电后，左侧小磁针N极转至如图甲所示位置，左侧换成铁块A，则A会靠着薄板悬空静止如图乙所示（　　）

A. 甲图电磁铁左端为N极

B. 乙图增大电流，A所受的摩擦力不变

C. 乙图电流反向，电磁铁会排斥A

D. 乙图电源断开，A会由于惯性会保持静止

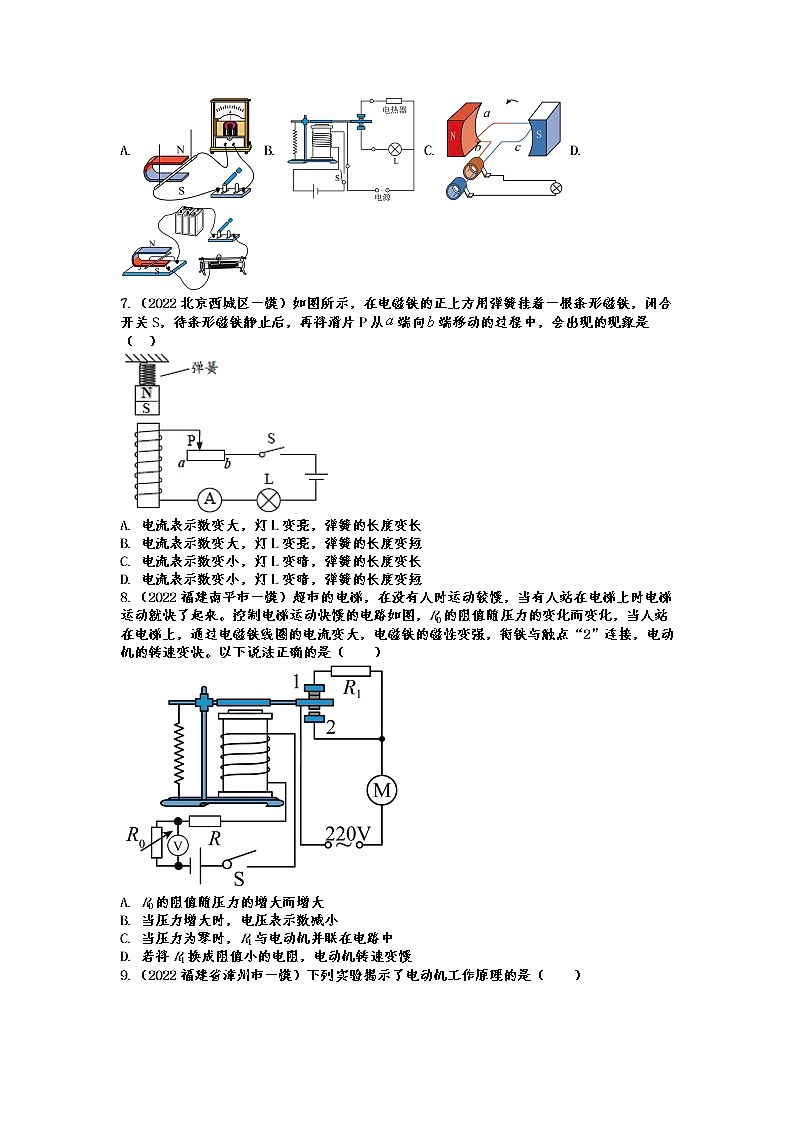

6.（2022北京西城区一模）谢丽尔四个电磁实验中，能够说明“磁场对电流有力的作用”的实验是（　　 ）

A. B. C. D.

7.（2022北京西城区一模）如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关S，待条形磁铁静止后，再将滑片P从端向端移动的过程中，会出现的现象是（  ）

A. 电流表示数变大，灯L变亮，弹簧的长度变长

B. 电流表示数变大，灯L变亮，弹簧的长度变短

C. 电流表示数变小，灯L变暗，弹簧的长度变长

D. 电流表示数变小，灯L变暗，弹簧的长度变短

8.（2022福建南平市一模）超市的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运动快慢的电路如图，R0的阻值随压力的变化而变化，当人站在电梯上，通过电磁铁线圈的电流变大，电磁铁的磁性变强，衔铁与触点“2”连接，电动机的转速变快。以下说法正确的是（　　）

A. R0的阻值随压力的增大而增大

B. 当压力增大时，电压表示数减小

C. 当压力为零时，R1与电动机并联在电路中

D. 若将R1换成阻值小的电阻，电动机转速变慢

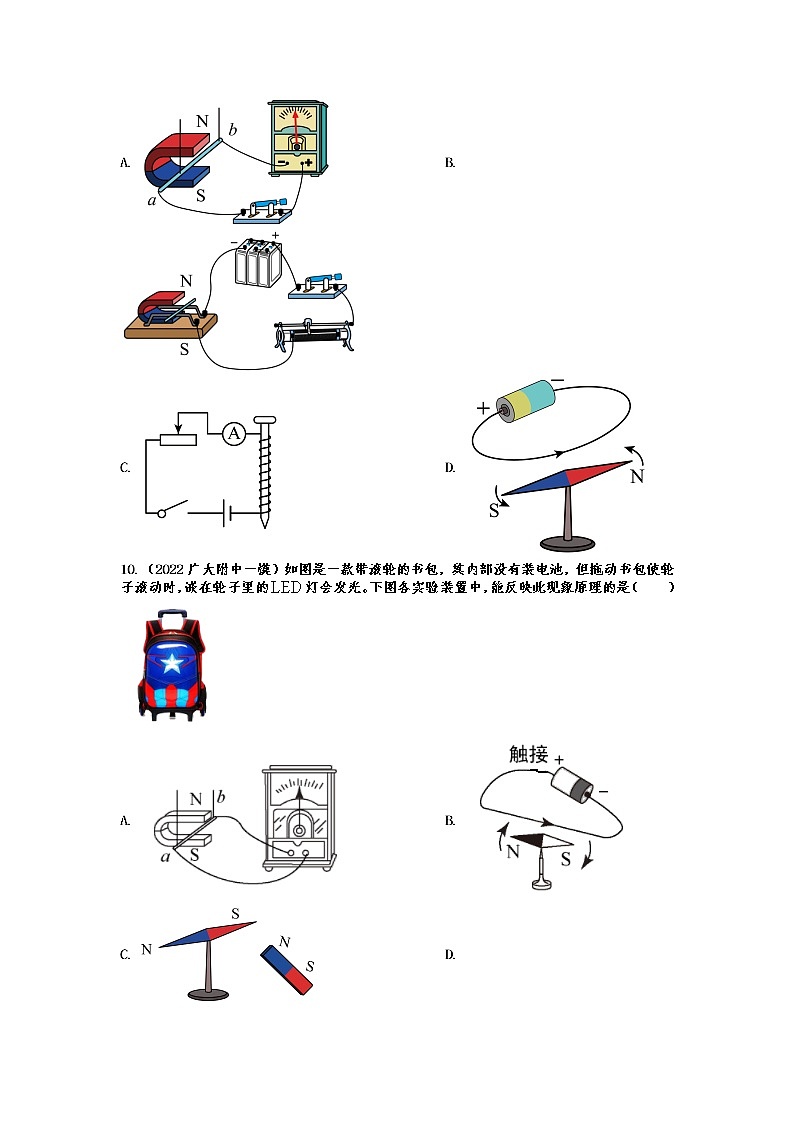

9.（2022福建省漳州市一模）下列实验揭示了电动机工作原理的是（　　）

A.  B.

C.  D.

10.（2022广大附中一模）如图是一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的灯会发光。下图各实验装置中，能反映此现象原理的是（　　）

A.  B.

C.  D.

11.（2022北京房山一模）某同学研究磁场对通电导体的作用时，实验情景如图所示。由电源、开关、导体ab、磁铁、滑轨、滑动变阻器、导线组成闭合电路，导体ab置于蹄形磁体磁场中的滑轨上（导体ab的运动方向用箭头表示），观察导体ab的运动情况。下列说法中正确的（　　）

A. 由甲、乙两图可得通电导体在磁场中受力方向与电流方向有关

B. 由甲、乙两图可得通电导体在磁场中受力方向与磁场方向有关

C. 由甲、丙两图可得通电导体在磁场中受力方向与电流方向有关

D. 由乙、丙两图可得通电导体在磁场中受力方向与磁场方向有关

12.（2022北京通州区一模）如图所示的四个实验中，能反映电动机工作原理的是（　　）

A.  B.  C.  D.

13.（2022福建南平市一模）电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（　　）

A.  B.  C.  D.

14.（2022北京房山一模）如图所示，根据电流方向判断通电螺线管的A端是______极。（选填“N”或“S”）

15.（2022甘肃省平凉市、定西市一模）如图甲所示，这是一款动圈式无线耳机及其充电仓，图乙是其内部结构的示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜左右往复运动，音圈之所以会运动，是由于磁场对_______有力的作用；利用充电仓给无线耳机充电时，充电仓相当于_______。

16.（2022福建南平市一模）如图是悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与______相同（选填“电动机”或“发电机”）。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互______的原理实现的。

17.(2022佛山市三水区一模）如图是一款能发电的魔方充电器，转动魔方时，它根据______的原理发电，这个过程______能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______（选填“电源”或“用电器”）。

18.（2022惠州市仲恺高新区一模）如图甲所示，通过观察和比较电磁铁A和B吸引大头针的多少，可以得出电磁铁磁性的强弱与线圈的 ______（选填“匝数”或“电流”）有关；电磁铁B的下端是 ______极（选填“N”或“S”）。如图乙，只对U形管B上方的管口吹气，则 ______（选填“A”或“B”）的液面会下降。

19.（2022北京西城区一模）在中国科技馆“善变的软磁铁”展台区，小娟进行了如下探究实验：

如图所示，她推动软磁铁向固定的永磁铁移动，感到软磁铁和永磁铁之间的斥力越来越大；继续推动软磁铁，当两者接近到一定距离时，两块磁铁之间的斥力忽然变成了吸力。请你根据小娟的实验步骤及现象，提出一个可探究的问题：__________。

20.（2022福建南平市一模）如图，请根据图中小磁针静止时的指向，标出磁感线的方向和电源的正极。

21.（2022广大附中一模）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。

（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的______（填“A”或“B”）区域；

（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与______灯并联；

（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（    ）

（4）当报警器报警时，下列处理方法正确的是______；

A.迅速打开排风扇

B.打开门窗通风换气

C.禁止切断报警器电源

D.熄灭一切火种，迅速关闭气源总阀

2022年中考物理一模试题分类练习——电与磁参考答案

1.（2022北京房山一模）关于电磁的知识，下列说法正确的是（　　）

A. 导体中的电荷做定向移动时，导体周围会产生磁场

B. 电动机在使用过程中，将机械能转化为电能

C. 导体在磁场中做切割磁感线运动时，导体中就会产生感应电流

D. 地磁场的磁感线是从地理南极附近指向地理北极附近

【答案】AD

2.（2022北京市平谷区一模）下列说法正确的是（　　）

A. 指南针能够指南是由于地磁场的作用

B. 通电螺线管的周围一定存在磁场

C. 闭合电路的部分导体在磁场中运动，一定会产生感应电流

D. 利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向

【答案】AB

3.（2022北京顺义区一模）下列说法中正确的是（　　）

A. 电磁波在真空中的传播速度为3×108m/s

B. 磁场中某一点磁场方向是由放在这一点的小磁针的N极决定的

C. 通电线圈在磁场中受到磁场力的作用而转动时，将机械能转化为电能

D. 闭合回路的一部分导体在磁场中做切割磁感线的运动，回路中就会有电流

【答案】AD

4.（2022广州市天河区一模）如图所示，水平放置的光滑金属导轨分别与电路连接，置于磁场中（用符号×表示磁场方向垂直于纸面向内），三根相同的金属棒a、b、c和导轨紧密接触且可以自由滑动。小明将金属棒a固定，闭合开关，金属棒b受到水平向右的磁场力作用。小红用力拉着金属棒c水平向右运动，则（　　）

A. 金属棒a不受磁场力 B. 电阻R2中没有电流通过

C. 金属棒c中有电流流过 D. 金属棒a受到水平向左的磁场力作用

【答案】B

5.（2022广州市天河区一模）竖直固定的薄石板右侧放置电磁铁，通电后，左侧小磁针N极转至如图甲所示位置，左侧换成铁块A，则A会靠着薄板悬空静止如图乙所示（　　）

A. 甲图电磁铁左端为N极

B. 乙图增大电流，A所受的摩擦力不变

C. 乙图电流反向，电磁铁会排斥A

D. 乙图电源断开，A会由于惯性会保持静止

【答案】B

6.（2022北京西城区一模）谢丽尔四个电磁实验中，能够说明“磁场对电流有力的作用”的实验是（　　 ）

A. B. C. D.

【答案】D

7.（2022北京西城区一模）如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关S，待条形磁铁静止后，再将滑片P从端向端移动的过程中，会出现的现象是（  ）

A. 电流表示数变大，灯L变亮，弹簧的长度变长

B. 电流表示数变大，灯L变亮，弹簧的长度变短

C. 电流表示数变小，灯L变暗，弹簧的长度变长

D. 电流表示数变小，灯L变暗，弹簧的长度变短

【答案】B

8.（2022福建南平市一模）超市的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运动快慢的电路如图，R0的阻值随压力的变化而变化，当人站在电梯上，通过电磁铁线圈的电流变大，电磁铁的磁性变强，衔铁与触点“2”连接，电动机的转速变快。以下说法正确的是（　　）

A. R0的阻值随压力的增大而增大

B. 当压力增大时，电压表示数减小

C. 当压力为零时，R1与电动机并联在电路中

D. 若将R1换成阻值小的电阻，电动机转速变慢

【答案】B

9.（2022福建省漳州市一模）下列实验揭示了电动机工作原理的是（　　）

A.  B.

C.  D.

【答案】B

10.（2022广大附中一模）如图是一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的灯会发光。下图各实验装置中，能反映此现象原理的是（　　）

A.  B.

C.  D.

【答案】A

11.（2022北京房山一模）某同学研究磁场对通电导体的作用时，实验情景如图所示。由电源、开关、导体ab、磁铁、滑轨、滑动变阻器、导线组成闭合电路，导体ab置于蹄形磁体磁场中的滑轨上（导体ab的运动方向用箭头表示），观察导体ab的运动情况。下列说法中正确的（　　）

A. 由甲、乙两图可得通电导体在磁场中受力方向与电流方向有关

B. 由甲、乙两图可得通电导体在磁场中受力方向与磁场方向有关

C. 由甲、丙两图可得通电导体在磁场中受力方向与电流方向有关

D. 由乙、丙两图可得通电导体在磁场中受力方向与磁场方向有关

【答案】A

12.（2022北京通州区一模）如图所示的四个实验中，能反映电动机工作原理的是（　　）

A.  B.  C.  D.

【答案】C

13.（2022福建南平市一模）电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图所示，这是乘客通过刷身份证进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。与这一原理相同的是（　　）

A.  B.  C.  D.

【答案】D

14.（2022北京房山一模）如图所示，根据电流方向判断通电螺线管的A端是______极。（选填“N”或“S”）

【答案】S

15.（2022甘肃省平凉市、定西市一模）如图甲所示，这是一款动圈式无线耳机及其充电仓，图乙是其内部结构的示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜左右往复运动，音圈之所以会运动，是由于磁场对_______有力的作用；利用充电仓给无线耳机充电时，充电仓相当于_______。

【答案】    ①. 通电导线    ②. 电源

16.（2022福建南平市一模）如图是悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与______相同（选填“电动机”或“发电机”）。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互______的原理实现的。

【答案】    ①. 电动机    ②. 排斥

17.(2022佛山市三水区一模）如图是一款能发电的魔方充电器，转动魔方时，它根据______的原理发电，这个过程______能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的______（选填“电源”或“用电器”）。

【答案】    ①. 电磁感应    ②. 机械    ③. 电源

18.（2022惠州市仲恺高新区一模）如图甲所示，通过观察和比较电磁铁A和B吸引大头针的多少，可以得出电磁铁磁性的强弱与线圈的 ______（选填“匝数”或“电流”）有关；电磁铁B的下端是 ______极（选填“N”或“S”）。如图乙，只对U形管B上方的管口吹气，则 ______（选填“A”或“B”）的液面会下降。

【答案】    ①. 匝数    ②. N    ③. A

19.（2022北京西城区一模）在中国科技馆“善变的软磁铁”展台区，小娟进行了如下探究实验：

如图所示，她推动软磁铁向固定的永磁铁移动，感到软磁铁和永磁铁之间的斥力越来越大；继续推动软磁铁，当两者接近到一定距离时，两块磁铁之间的斥力忽然变成了吸力。请你根据小娟的实验步骤及现象，提出一个可探究的问题：__________。

【答案】斥力忽然变成吸力时的距离与磁体的磁性强弱的关系是什么？

20.（2022福建南平市一模）如图，请根据图中小磁针静止时的指向，标出磁感线的方向和电源的正极。

【答案】

21.（2022广大附中一模）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。

（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的______（填“A”或“B”）区域；

（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与______灯并联；

（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（    ）

（4）当报警器报警时，下列处理方法正确的是______；

A.迅速打开排风扇

B.打开门窗通风换气

C.禁止切断报警器电源

D.熄灭一切火种，迅速关闭气源总阀

【答案】    ①. A    ②. L2    ③. 60Ω    ④. BD
