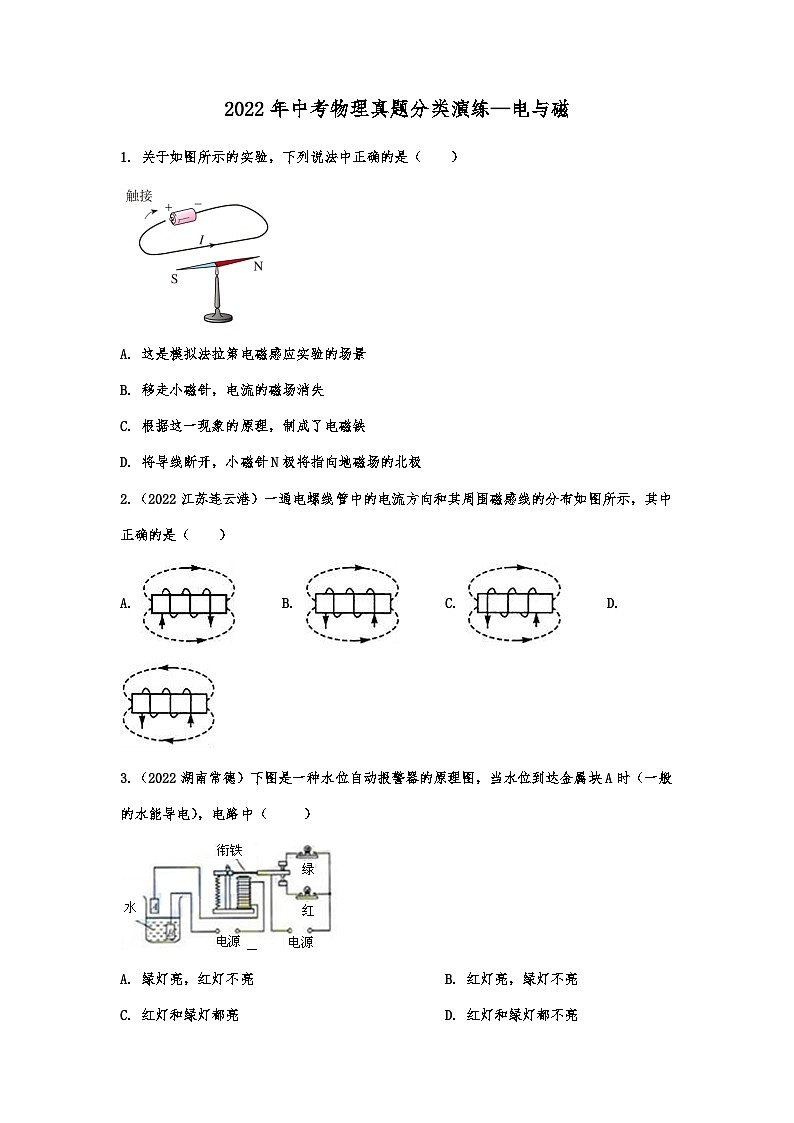

2022年中考物理真题分类演练—电与磁

2022年中考物理真题分类演练—电与磁

1. 关于如图所示的实验，下列说法中正确的是（　　）

A. 这是模拟法拉第电磁感应实验的场景

B. 移走小磁针，电流的磁场消失

C. 根据这一现象的原理，制成了电磁铁

D. 将导线断开，小磁针N极将指向地磁场的北极

2.（2022江苏连云港）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（　　）

A.  B.  C.  D.

3.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（     ）

A. 绿灯亮，红灯不亮 B. 红灯亮，绿灯不亮

C. 红灯和绿灯都亮 D. 红灯和绿灯都不亮

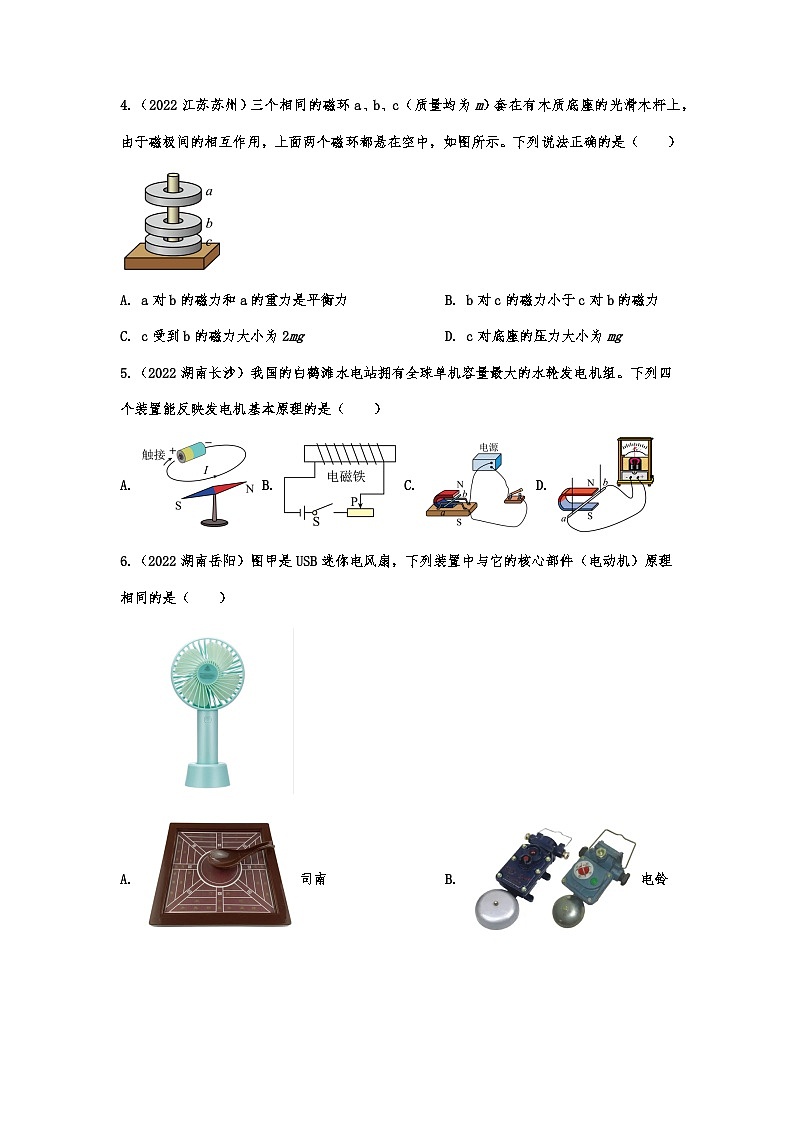

4.（2022江苏苏州）三个相同的磁环a、b、c（质量均为m）套在有木质底座的光滑木杆上，由于磁极间的相互作用，上面两个磁环都悬在空中，如图所示。下列说法正确的是（　　）

A. a对b的磁力和a的重力是平衡力 B. b对c的磁力小于c对b的磁力

C. c受到b的磁力大小为2mg D. c对底座的压力大小为mg

5.（2022湖南长沙）我国的白鹤滩水电站拥有全球单机容量最大的水轮发电机组。下列四个装置能反映发电机基本原理的是（　　）

A. B. C. D.

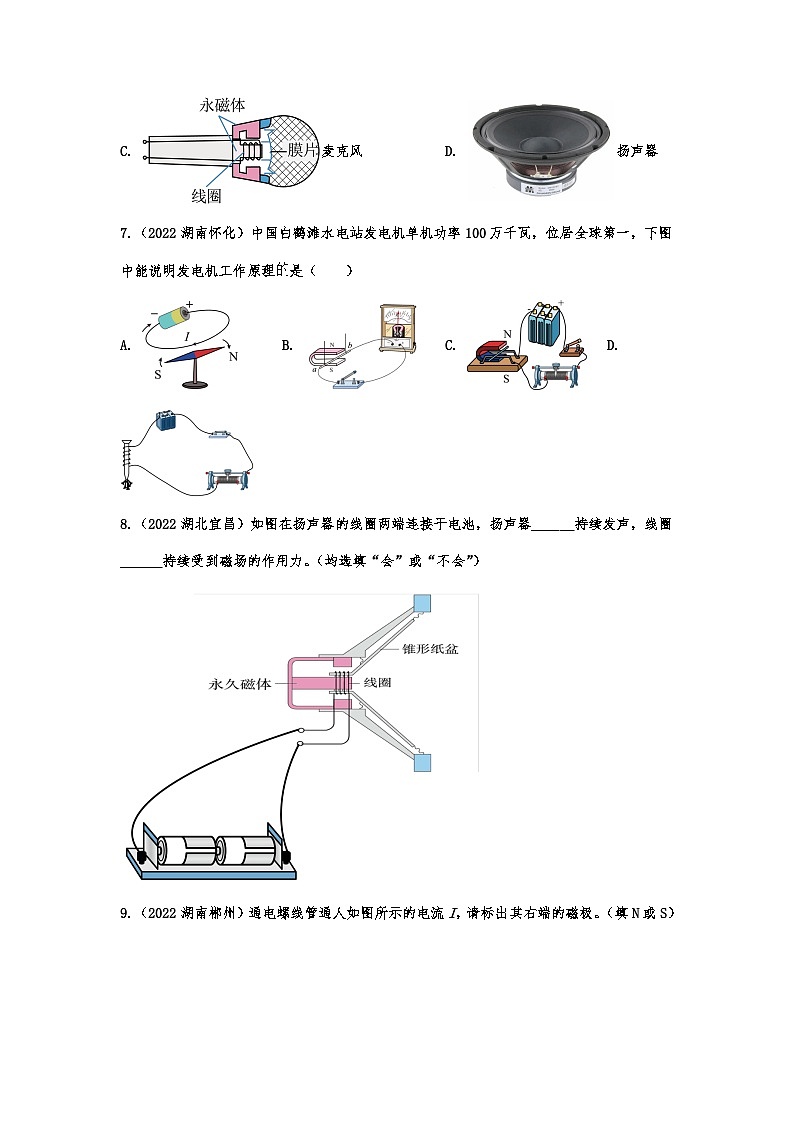

6.（2022湖南岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（　　）

A. 司南 B. 电铃

C. 麦克风 D. 扬声器

7.（2022湖南怀化）中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，下图中能说明发电机工作原理是（　　）

A.  B.  C.  D.

8.（2022湖北宜昌）如图在扬声器的线圈两端连接干电池，扬声器______持续发声，线圈______持续受到磁场的作用力。（均选填“会”或“不会”）

9.（2022湖南郴州）通电螺线管通人如图所示的电流I，请标出其右端的磁极。（填N或S）

10.（2022吉林）请在图中标出电源的“+”极和小磁针静止时的N极。

11.（2022湖北随州）如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：

（1）画出绕线（三匝即可），使它和电源形成闭合回路；

（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；

（3）画一条螺线管周围的磁感线。

12.（2022湖南邵阳）如图为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+””-”极。

13.（2022江苏连云港）如图所示，闭合开关，导体就会运动起来，在此过程中，___________能转化为___________能。利用这一原理可以制作___________。

14.（2022江苏苏州）图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。

15.（2022湖北十堰）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察 _____来判断电路中是否产生感应电流，如图的三次实验中，_____（选填“甲”“乙”或“丙”）图中有感应电流产生。 _____（选填“电动机”或“发电机”）应用了这一原理。

16.（2022湖北武汉）某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合回路。

（1）让导线AB在磁场中静止，观察到电流表指针______；让导线AB在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针______；保持蹄形磁体静止让导线AB从图中所示位置水平向右运动，观察到电流表指针______。（填“偏转”或“不偏转”）

（2）图乙中的a表示垂直于纸面的-根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是______（填标号）。

17.（2022湖南衡阳）如图，在“探究什么情况下磁可以生电”实验中：

（1）比较1、2（或1、3）实验想象可知，闭合电路的一部分导体在磁场中做________运动时，导体中就产生电流；

（2）要使感应电流方向发生改变，可采取的具体措施是：___________；（选填字母）

A．使用磁性更强的磁体

B．保持磁体静止，只改变导体水平运动的方向

C．上下调换磁极，同时改变导体水平运动的方向

（3）从能量的角度来分析，感应电流的产生过程是___________能转化为电能：

（4）如果将电流表换成___________，可以探究磁场对通电导体的作用。

18.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：

（1）电阻和的阻值；

（2）保温箱加热时工作电路的功率；

（3）保温箱保温工作电路消耗的电能。

2022年中考物理真题分类演练—电与磁参考答案

1. 关于如图所示的实验，下列说法中正确的是（　　）

A. 这是模拟法拉第电磁感应实验的场景

B. 移走小磁针，电流的磁场消失

C. 根据这一现象的原理，制成了电磁铁

D. 将导线断开，小磁针N极将指向地磁场的北极

【答案】C

2.（2022江苏连云港）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是（　　）

A.  B.  C.  D.

【答案】B

3.（2022湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（     ）

A. 绿灯亮，红灯不亮 B. 红灯亮，绿灯不亮

C. 红灯和绿灯都亮 D. 红灯和绿灯都不亮

【答案】B

4.（2022江苏苏州）三个相同的磁环a、b、c（质量均为m）套在有木质底座的光滑木杆上，由于磁极间的相互作用，上面两个磁环都悬在空中，如图所示。下列说法正确的是（　　）

A. a对b的磁力和a的重力是平衡力 B. b对c的磁力小于c对b的磁力

C. c受到b的磁力大小为2mg D. c对底座的压力大小为mg

【答案】C

5.（2022湖南长沙）我国的白鹤滩水电站拥有全球单机容量最大的水轮发电机组。下列四个装置能反映发电机基本原理的是（　　）

A. B. C. D.

【答案】D

6.（2022湖南岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（　　）

A. 司南 B. 电铃

C. 麦克风 D. 扬声器

【答案】D

7.（2022湖南怀化）中国白鹤滩水电站发电机单机功率100万千瓦，位居全球第一，下图中能说明发电机工作原理是（　　）

A.  B.  C.  D.

【答案】B

8.（2022湖北宜昌）如图在扬声器的线圈两端连接干电池，扬声器______持续发声，线圈______持续受到磁场的作用力。（均选填“会”或“不会”）

【答案】    ①. 不会    ②. 会

9.（2022湖南郴州）通电螺线管通人如图所示的电流I，请标出其右端的磁极。（填N或S）

【答案】

10.（2022吉林）请在图中标出电源的“+”极和小磁针静止时的N极。

【答案】

11.（2022湖北随州）如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：

（1）画出绕线（三匝即可），使它和电源形成闭合回路；

（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；

（3）画一条螺线管周围的磁感线。

【答案】 或

12.（2022湖南邵阳）如图为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+””-”极。

【答案】

13.（2022江苏连云港）如图所示，闭合开关，导体就会运动起来，在此过程中，___________能转化为___________能。利用这一原理可以制作___________。

【答案】    ①. 电    ②. 机械    ③. 电动机

14.（2022江苏苏州）图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。

【答案】    ①. 竖直    ②. 无

15.（2022湖北十堰）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察 _____来判断电路中是否产生感应电流，如图的三次实验中，_____（选填“甲”“乙”或“丙”）图中有感应电流产生。 _____（选填“电动机”或“发电机”）应用了这一原理。

【答案】    ①. 电流表指针是否偏转    ②. 甲、丙    ③. 发电机

16.（2022湖北武汉）某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合回路。

（1）让导线AB在磁场中静止，观察到电流表指针______；让导线AB在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针______；保持蹄形磁体静止让导线AB从图中所示位置水平向右运动，观察到电流表指针______。（填“偏转”或“不偏转”）

（2）图乙中的a表示垂直于纸面的-根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是______（填标号）。

【答案】    ①. 不偏转    ②. 不偏转    ③. 偏转    ④. CD

17.（2022湖南衡阳）如图，在“探究什么情况下磁可以生电”实验中：

（1）比较1、2（或1、3）实验想象可知，闭合电路的一部分导体在磁场中做________运动时，导体中就产生电流；

（2）要使感应电流方向发生改变，可采取的具体措施是：___________；（选填字母）

A．使用磁性更强的磁体

B．保持磁体静止，只改变导体水平运动的方向

C．上下调换磁极，同时改变导体水平运动的方向

（3）从能量的角度来分析，感应电流的产生过程是___________能转化为电能：

（4）如果将电流表换成___________，可以探究磁场对通电导体的作用。

【答案】    ①. 切割磁感线    ②. B    ③. 机械    ④. 电源

18.（2022江苏连云港）在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：

（1）电阻和的阻值；

（2）保温箱加热时工作电路的功率；

（3）保温箱保温工作电路消耗的电能。

【答案】（1），；（2）；（3）
