初中物理苏科版九年级全册磁场对电流的作用 电动机图文ppt课件

这是一份初中物理苏科版九年级全册磁场对电流的作用 电动机图文ppt课件，共16页。PPT课件主要包含了提出问题，猜想与假设，设计方案，观察与思考，线圈就会继续转动下去，直流电动机工作原理，直流电动机，线圈电枢，换向器等内容，欢迎下载使用。

小电动机由哪些部件组成？
小电动机为什么会转呢？
小电动机的转动可能是通电线圈在磁场中受到力的作用的缘故
先研究一根通电导线放在磁场中的运动情况
1、观察磁场对通电直导线的作用
磁场对通电导线 （有、无）力的作用，其方向与 的方向和 的方向有关
2.观察磁场对通电线圈的作用
通电线圈在磁场中会发生转动
但是当线圈的平面与磁场垂直时，就会停止转动……

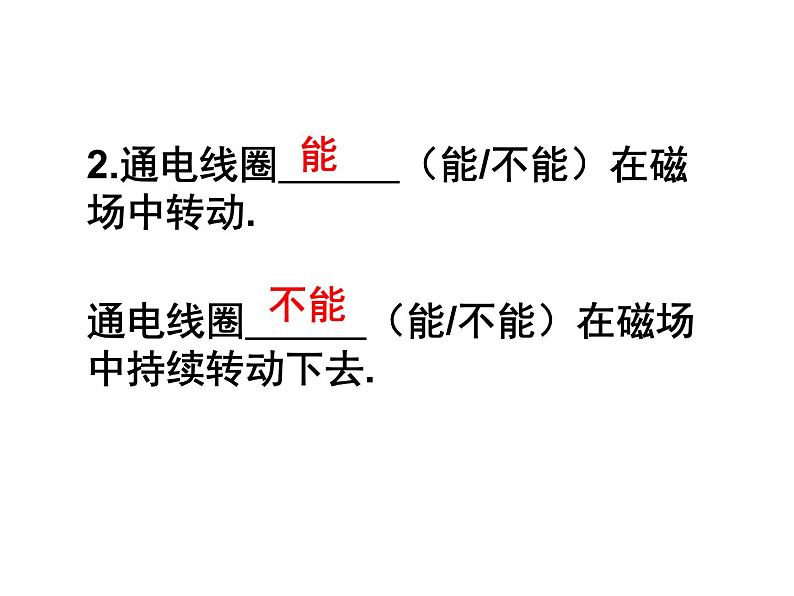

2.通电线圈 （能/不能）在磁场中转动.
通电线圈 （能/不能）在磁场中持续转动下去.
3.通电线圈的平面与磁感线垂直时，线圈受到磁场的作用力是一对平衡力，我们把这个位置称为平衡位置。
如果在线圈靠惯性越过平衡位置的瞬间，立刻改变其中的电流方向……
问题：怎样才能使通电线圈在磁场中持续转动下去？
能够完成这一任务的装置叫做换向器
（1）组成：两个铜制半圆环；（2）作用：当通电线圈刚转过平衡位置时，能自动改变线圈中的电流方向，使线圈持续转动下去。
（2）能量转化：电动机是把电能转化为机械能的 动力机器
（1）定义：使用直流电的电动机叫做直流电动机
（3）原理：通电线圈在磁场中受力而转动 是电动机的基本原理
（4）直流电动机的基本组成部分
直流电动机的优点 转速可以连续调节
提出问题：如何改变电动机的转动速度？
5、改变通过直流电动机的电流大小，电动机的转速发生改变。
提出问题：如何改变电动机的转动方向？
6、改变通过直流电动机的电流方向，电动机的转动方向发生改变。
