中考必刷题专题 训练29电路的设计与识别

专题训练29  电路的设计与识别

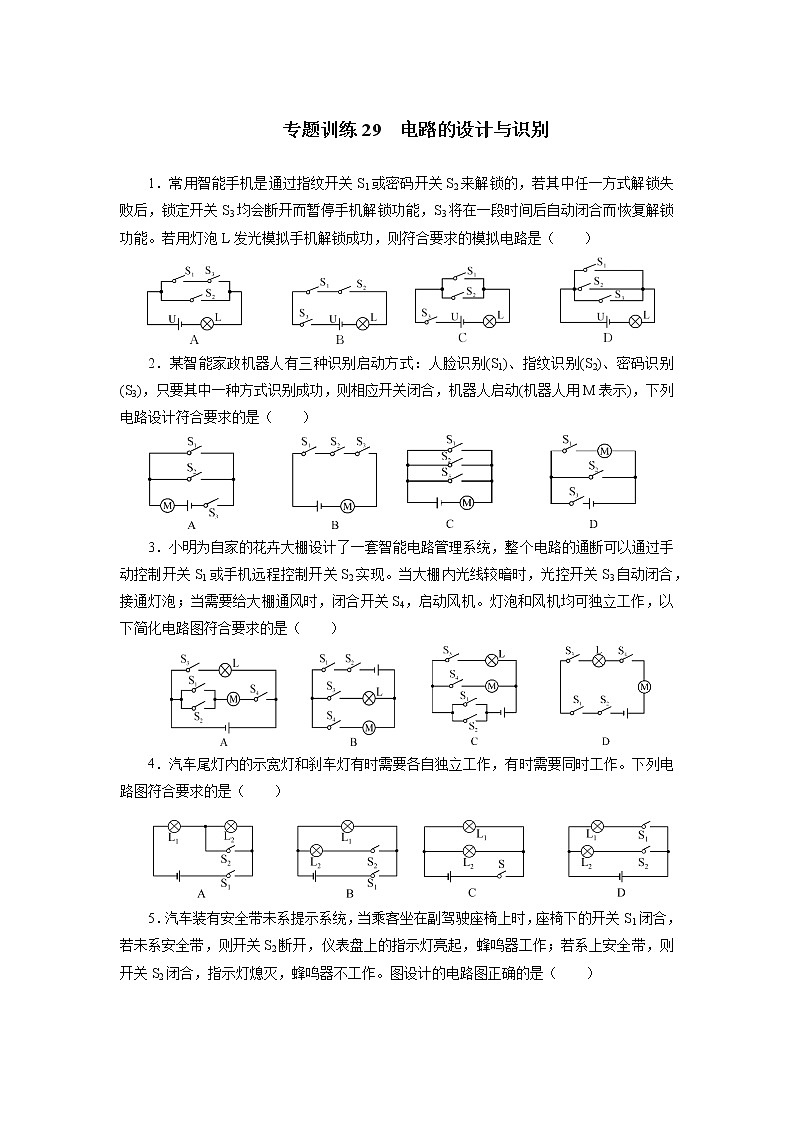

1．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）

2．某智能家政机器人有三种识别启动方式：人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用M表示)，下列电路设计符合要求的是（　　）

3．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（　　）

4．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）

5．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（　　）

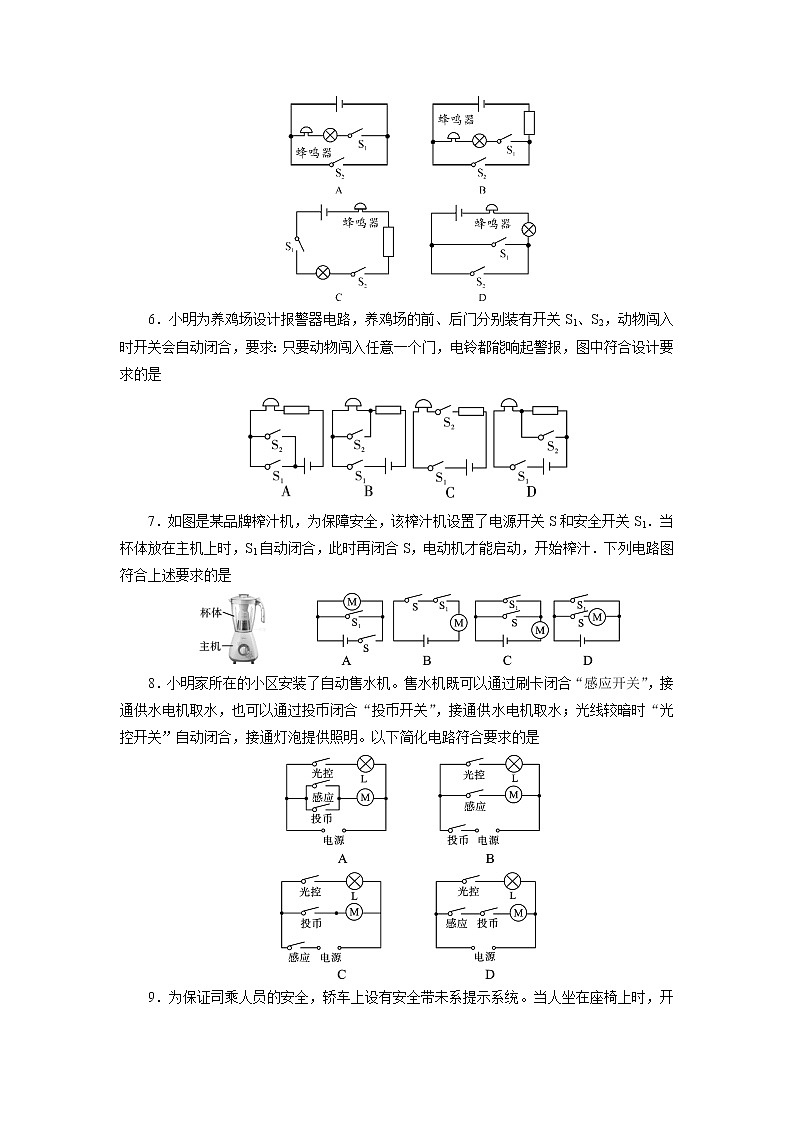

6．小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动物闯入任意一个门，电铃都能响起警报，图中符合设计要求的是

7．如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁．下列电路图符合上述要求的是

8．小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是

9．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是

10．自动售票公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。图中所示的电路图符合要求的是

11．如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起；再闭合S2车前大灯L2也亮起。符合这一情况的电路图是

12．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。下列电路设计最合理的是

13．家庭常用的电吹风既能吹冷风又能吹热风。下列电路中最符合电吹风工作要求的是

14．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作。小明设计了抽油烟机的简化电路图，其中合理的是

15．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的

16．学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫。前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮。请在图中帮助他画出符合要求的电路图（导线不得交叉）。

17．设计一个病床呼叫电路．要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃．请在图中连线，形成符合要求的完整电路图．

参考答案

1. C　2.C　3. C　4. D　5.B　6. A　7. B　 8. A   9. D　10. B  11. D  12. D

13. A  14. D  15. D

16.

17.
