中考物理按题号分类汇编第19题

这是一份中考物理按题号分类汇编第19题，共45页。

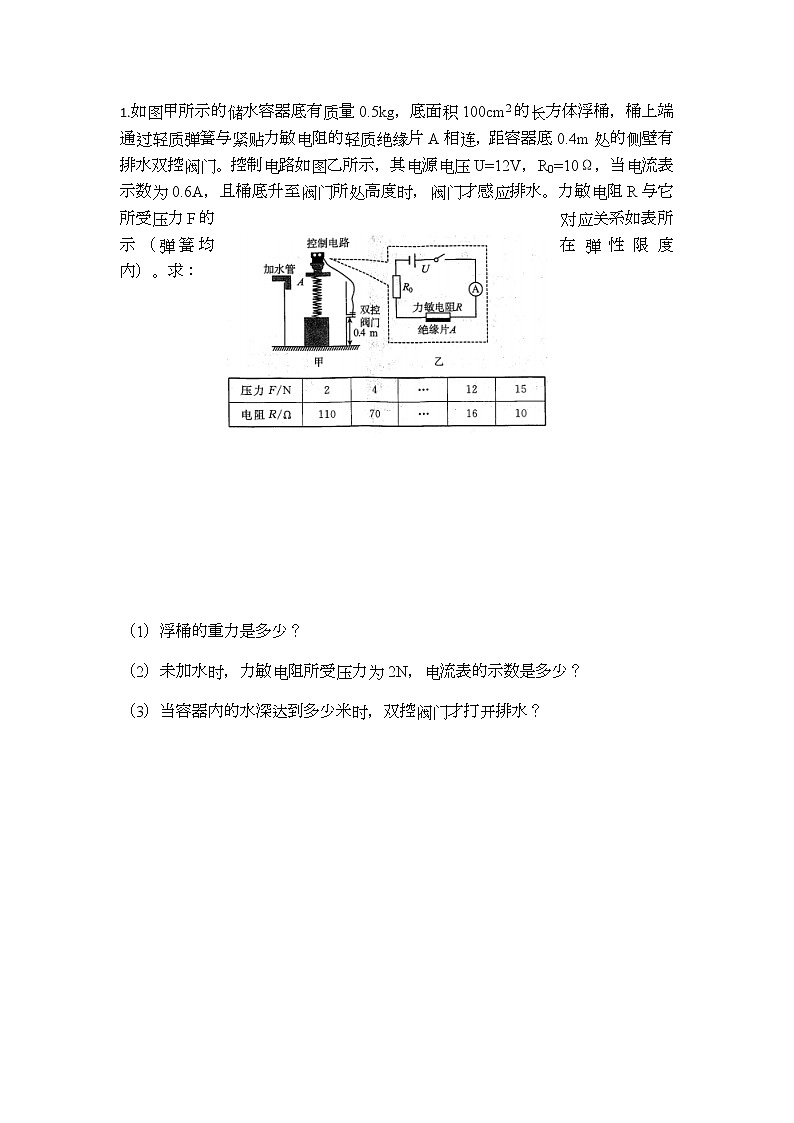

1.如图甲所示的储水容器底有质量0.5kg，底面积100cm2的长方体浮桶，桶上端通过轻质弹簧与紧贴力敏电阻的轻质绝缘片A相连，距容器底0.4m处的侧壁有排水双控阀门。控制电路如图乙所示，其电源电压U=12V，R0=10Ω，当电流表示数为0.6A，且桶底升至阀门所处高度时，阀门才感应排水。力敏电阻R与它所受压力F的对应关系如表所示（弹簧均在弹性限度内）。求：        （1）浮桶的重力是多少？（2）未加水时，力敏电阻所受压力为2N，电流表的示数是多少？（3）当容器内的水深达到多少米时，双控阀门才打开排水？                   2.如图甲所示，将底面积为100cm2、高为10cm的柱形容器M置于电子秤上，逐渐倒入某液体至3 cm深；再将系有细绳的圆柱体A缓慢向下浸入液体中，液体未溢出，圆柱体不吸收液体，整个过程电子秤示数m随液体的深度h变化关系图象如图乙所示。若圆柱体A的质量为216g，密度为0.9 g/cm2，底面积为40 cm2，求：（1）容器的重力；（2）液体的密度；（3）在圆柱体浸入液体的过程中，当电子秤示数不再变化时液体对容器底的压强比圆柱体浸入液体前增加了多少？                                 3.小峻家中有一个浴足盆，其部分铭牌信息如图甲所示，图乙为浴足盆的工作电路，R1、R2均为电热丝，当开关S接a、b触点时，浴足盆的挡位不同。求：（1）额定加热电流；（2）R1和R2的阻值各为多少欧姆？（3）在用电高峰期，小峻关闭家中其他用电器，只让浴足盆通电，使其处于加热状态1min，电能表（如图丙所示）的圆盘转了30转，则浴足盆加热的实际电功率为多少瓦？                                  4. 如图所示，是重庆市著名民营企业生产的力帆100E型电动微型轿车。轿车载着乘客在水平公路上匀速直线行驶1 min所通过的路程为720 m。已知轿车总质量m=600 kg，受到的阻力f大小恒为轿车总重的0.1，轮胎与路面接触的总面积S=3×10-2 m2。求（1）轿车行驶的速度大小。（2）轿车对路面产生的压强。（3）牵引力对轿车做功的功率。                                    5. 图甲是《天工开物》中记载的三千多年前在井上汲水的桔棒，其示意图如图乙所示。轻质杠杆的支点O距左端l1=0.5m，距右端l2=0.2m。在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体B，杠杆在永平位置平衡时，正方体B对地面的压力为20N。求：（1）此时杠杆左端所受拉力大小为多少牛顿；（2）正方体B的密度为多少千克每立方米；（3）若该处为松软的泥地，能承受的最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？                                 6. 如图甲所示为某电烤箱的铭牌，高温挡额定功率模糊不清。图乙虚线内所示是电烤箱内部的简化电路图。R1和R2均为电热丝，R2=72.6Ω。电烤箱开关接1时是低温挡，接2时是高温挡。求：（1）电烤箱在低温挡正常工作10 min电流做的功；（2）R1的阻值；（3）在某用电高峰期，若家庭电路中只有电烤箱在高温挡工作，发现标有“3000imp/kW·h”的电能表的指示灯闪烁81次共用时2min，求此时家庭电路两端的实际电压。                                 7. 如图甲所示，将一个高为10cm、质量为100g的薄壁圆柱形杯子放入盛有水的容器中，静止后，杯子露出水面高度为8cm。杯壁及杯底体积忽略不计，求：（1）水对杯子底部的液体压强大小；（2）杯子的底面积大小；（3）向杯中倒入密度为0.75 g/cm3的某种液体，如图乙所示，静止后，发现杯子内外液面相平，则倒入的液体质量有多少？                                     8. 如图所示的电路图，R1是阻值为20Ω的定值电阻，R2为滑动变阻器，其上标有“80Ω  3A”的字样，两电流表量程均为0~3A，灯泡上标有“6V  3W”的字样。当只闭合开关S时，灯泡恰好正常工作。不考虑温度对灯丝电阻的影响，求：（1）灯泡正常工作时的电阻；（2）电源电压；（3）开关S、S1、S2均闭合时，在保证电路安全的情况下，R2所消耗电功率的变化范围。                                    9. 如图所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面上。甲的重力为10N，密度为2.5×103kg/m3，底面积为5×10-3m2，乙容器底面积为2×102m2，容器内装有水（取g = 10N /kg，ρ水=1.0×103kg/m3）。求：（1）乙容器内水面下15 cm处水的压强p水；（2）若将甲浸没在乙容器的水中后（无水溢出），水对乙容器底部压强增加量；（3）若从甲下表面刚好接触水面开始，竖直向下移动3cm时，无液体溢出，甲物体下表面受水的压力为多少？                                   10. 小何家有一台如图甲所示的电取暖茶几，其上下面板均可发热，上加热面板的最大电功率为968 W，下加热面板的最大电功率为484 W，原理如图乙所示，R1和R2分别为上、下面板加热电阻。（家庭电路电压220 V）求：（1）电阻R1的阻值；（2）下加热面板以最大电功率工作1h，消耗的电能；（3）小何将家中其他用电器全部关闭，闭合开关S、S1，并把上加热面板调至最高挡，观察到标有“2000 imp/（kW·h）”字样的电能表的在6 min内指示灯闪烁了160次，则电取暖茶几工作的实际电压是多少？                                 11.如图所示，水平面上放一高为25cm的圆柱形容器A，A中竖直立着一重21N的圆柱体B。向容器A内缓慢注水，记录注入水的体积V和所对应的水的深度h，记录的数据如下表所示。已知圆柱体B的体积为2800cm3。求：（1）圆柱体的密度；（2）第一次注水时水对容器底的压强；（3）当加水体积为8100cm3时，圆柱体下底面距容器底的距离。                                 12. 如图甲是一种电热加湿器，其内部简化电路如图乙所示，仅有电热丝R1为加热电阻，置于装有水的加热仓中，R1将水加热到沸腾后变成“白气”喷出，R2为分压电阻。通过旋转开关S可以实现高、低挡加热功率之间的转换，部分铭牌信息如图丙所示。现利用高挡功率将加热仓中质量为30 g、温度为20 ℃的水加热到100 ℃，求：（1）水吸收的热量。（2）若加热效率为84%，加热时间为多少秒？（3）R2的阻值大小。[已知水的比热容c=4.2×103 J/（kg·℃）]                          13. 如图是“匚”式电压力锅简化电路，R为发热电阻，R0=176 Ω为调控电阻，电源电压为220 V，开关1、2、3···代表不同的功能开关，分别连在调控电阻的不同位置时，发热电阻相应有不同的发热功率。当开关1接通时，发热电阻的功率最大Pm=1100 W；开关3接通时，处于保温功能。已知c水=4.2×103J/（kg·℃）。求：（1）发热电阻R的阻值；（2）在保温状态时，发热电阻R的功率；（3）用最大发热功率将20 ℃、2.2kg的水加热到100℃所用的时间。（此过程的加热效率为80%）                                 14. 小明学习了热学的有关知识后，知道水的比热容是4.2×103J/（kg·℃），他想估算一下自己家每天烧水、做饭需要的热量。于是小明仔细记录了他家每天烧水、煮饭、炒菜需要的时间，相当于每天将30kg、20℃的水烧开（1个标准大气压下）。（1）小明家每天烧水、做饭需要多少热量？（2）若煤的热值为3×107J/kg，理论上小明家每天烧水、做饭需要多少质量的煤？（3）小明家煤炉效率只有16.5%，请问效率低的原因是什么？                                   15. 在综合实践活动中，小星设计了一种电热饮水机电路。如图甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”“高挡”之间的转换，饮水机工作时功率随时间的关系如图乙所示。求：（1）低挡位工作时，通过电阻R1的电流；（2）电阻R2的阻值；（3）前20min内电路消耗的总电能。                                    16. 在物理实验操作考核中，水平桌面上放置底面积为100cm2的圆柱形容器（不计容器壁厚度），内有12cm深的水（如图甲所示），某考生用弹簧测力计悬挂一金属圆柱体，从液面开始缓慢浸入水中，拉力F与圆柱体下表面到水面距离h的变化关系如图乙所示，当圆柱体下表面距液面为10cm时，系圆柱体的细线恰好松开，圆柱体沉入容器底部（水未溢出），如图丙所示。求：（1）圆柱体浸没在水中时所受到的浮力；（2）圆柱体的体积；（3）圆柱体沉入底部时，水对容器底部的压强。                                 17. 工人师傅通过两个定滑轮从地面向楼高H=10m房顶运输货物，如图所示。一端有定滑轮的杆臂OA固定在O点，某次以速度v0 = 0.5m/s匀速向上提升质量m=0.2 t的重物。已知该搬运装置的机械效率为80%，不计空气阻力。求：（1）提升一次重物所做的有用功；（2）工人师傅拉绳子的力；（3）匀速提升重物的过程中人做功的功率。                                    18. 如图甲所示是建造重庆嘉陵江大桥时使用起吊装置（图中未画出），钢缆绳拉着实心圆柱体A从距江面某一高度处沿竖直方向匀速下降，在下降到江底之前，始终保持0.2m/s的速度不变。图乙是A下降到江底之前钢缆绳对A的拉力F的随时间t变化的图象。江水的密度为p=1.0×103kg/m3，求：（1）圆柱体浸没后受到的浮力是多少牛顿？（2）圆柱体A的密度是多少千克每立方米？（3）当圆柱体A下降到江底（江底视为水平且水深度无变化），卸下钢缆绳后，圆柱体A对江底的压强为多少帕斯卡？                                 19. 如图甲所示是小伟家购买的可烧水电烧杯，它的原理图如图乙所示，其中R1和R2均为加热丝，该电烧杯烧水时有快挡和慢挡两种挡位，铭牌如图丙所示。（1）求电阻R1的阻值；（2）在快挡正常工作的情况下，将电烧杯中装满的水从20 ℃升高到100 ℃，所用时间为 5 min。求电烧杯的热效率；[c水=4.2?0J/（kg •℃），小数点后保留一位数字]（3）小伟关闭其他用电器，让电烧杯快挡工作，观察到标有“2500 r/kW•h”的电能表在5min内转动了100转，求电烧杯快挡的实际功率。                                  20. 如图所示，用质量分布均匀的刚性板AB做成杠杆，O为支点，OA=OB=2m，地面上一质量为2kg，边长为10 cm的实心正方体铁块M用一不可伸长的轻质细线系于OB的中点C处，此时AB恰好静止于水平位置，且细线恰好被拉直，细线能承受的最大拉力为14 N。现将小滑块P（小滑块的大小不计）放在O点的正上方的板上，对P施加F=2N的水平向左的推力，使P沿OA向左做匀速直线运动，测得小滑块P向左移动0.4 m时，绳子对C点的拉力为8N。g=10N/kg，求：（1）小滑块P的质量；（2）小滑块P向左移动过程中最多要克服摩擦力做多少功？                                21. 某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时，把1kg水从20 ℃加热到100 ℃用时7 min。已知c水=4.2×103J/（kg•℃），求：（1）水吸收的热量；（2）电热水壶的热效率。                                       22. 在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路。如图所示，电源电压恒为18 V，电阻箱最大阻值为999.9 Ω。报警器（电阻不计）通过的电流达到或超过10 mA会报警，超过20 mA会损坏。压敏电阻Rx在压力不超过800 N的前提下，其阻值随压力F的变化规律如表所示。    （1）为不损坏元件，报警电路允许消耗的最大功率是多少？（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？                             23. 运动员从高空竖直向下跳伞，人（包括装备）的质量为80kg，只考虑人受到的重力和空气阻力，下落时的速度一时间图线如图所示。（1）人在前50 s内下落了2100 m，求这段时间内人的平均速度。（2）人在前30 s内下落了1500 m，求这段时间内人所受重力做的功和功率。（3）从第10 s到第30 s这个过程中，人的动能、重力势能、机械能是如何变化的？                                 24. 根据《电动自行车安全技术规范》，交管部门规定自2019年5月1日起未申领临时标识的“非标”电动自行车不得上路行驶。如图是小明家新购买的电动自行车，整车质量为40 kg。小明爸爸以18 km/h的速度匀速骑行9 km的过程中，电动机两端的电压恒为48 V，通过的电流是6.25 A，车轮与地面的总接触面积为200 cm2。小明爸爸的质量是60 kg，g取10 N/kg。求本次骑行过程中：（1）骑行所用时间；（2）车对地面的压强；（3）电动机的功率。                                  25. 如图甲所示，一个底面积为0.04m2的薄壁柱形容器放在电子秤上，容器中放着一个高度为0.1m的均匀实心柱体A。向容器中缓慢注水，停止注水后，容器中水的深度为0.1m。电子秤的示数与容器中水的深度关系如图乙所示。求：（1）容器中水的深度为0.06m时，水对容器底部的压强；（2）A对容器底部压力恰好为零时，容器对电子秤的压强；（3）停止注水后，A所受的浮力；（4）停止注水后，将A竖直提高0.01m，A静止时水对容器底的压强。                                  26. 图示为某种型号的剪又式高空作业平台。这台机器利用起升电机升降作业平台，方便工人高空作业。该机器的部分数据如表所示。       （1）这台机器空载且静止时，对水平地面的压强是多大？（2）起升电机以额定功率工作时，将总重为1000N的人和作业工具以0.2m/s的速度举高8m。该机器做的有用功是多少？机械效率是多少？                              27. 一辆质量为1.5×103kg的汽车陷入一泥泞路段，司机师傅利用滑轮组和周围条件，组装成了如图所示的拖车装置。已知汽车通过泥泞路段需移动8m距离，汽车在泥泞路段受到的阻力为车重的0.1，滑轮组的机械效率为80%。在将车匀速拖离泥泞路段过程中，求：（1）做的有用功；（2）作用在绳子自由端的拉力。                                     28. 甲、乙两地相距100 km，在甲、乙两地之间沿直线架设了两条用同种材料制成的粗细均匀的输电线，投入使用前，需要对输电线进行测试。技术人员在甲地用电源、电压表和电流表接成如图所示电路进行测试，当在乙地输电线两端接入阻值为10ꭥ的电阻时（图中未画出），电压表示数为5.0V，电流表示数为0.10A；保持电源电压不变，技术人员在某处将输电线设置成短路（图中未画出），再次测试时，电流表示数为0.25A。求：（1）甲、乙两地间每条输电线的电阻值；（2）短路位置离甲地的距离。                          29. 一人用桶从井里取水，已知桶的容积是6L，空桶的质量是1.5kg，忽略绳子的重力。（ρ水=1.0×103 kg/m3，g=10N/kg）求：（1）装满水后水的质量；（2）用绳子把桶放到井里，进入一些水后，桶仍然漂浮在水中，此时它排开水的体积是3×103m3，桶受到的浮力；（3）将一满桶水从桶底刚好离开水面开始匀速提高5m，绳子的拉力做的功；（4）提水的效率。
