高中物理沪科版 (2019)必修 第一册3.4 分析物体的受力情况导学案及答案
展开
这是一份高中物理沪科版 (2019)必修 第一册3.4 分析物体的受力情况导学案及答案，共8页。学案主要包含了单选题，多选题，作图题等内容，欢迎下载使用。
1．下列四幅示意图，是对运动员在做立定跳远运动时，脚蹬地起跳前瞬间的受力分析，其中正确的是（ ）
A．B．C．D．
2．2021年8月5日，在东京奥运会女子单人10米台跳水决赛中，我国的跳水小将全红婵凭完美的“水花消失术”，以分的总成绩获得金牌．关于全红婵跳水的过程中的说法正确的是（ ）
A．起跳时受到的支持力是由于脚部的形变产生的
B．研究从起跳到完成抱膝动作的过程中不可看成质点
C．在空中最高点处于静止状态
D．在入水时，受重力、水的阻力、水的浮力和下冲力作用
3．如图所示，有P、N两块质量相同的物块，在物块P上施加一沿水平方向的外力F，使它们叠放在竖直面上且处于静止状态，下列说法正确的是（ ）
A．物块P一定受到4个力的作用B．物块P一定受到3个力的作用
C．物块N一定受到4个力的作用D．物块N可能受到6个力的作用

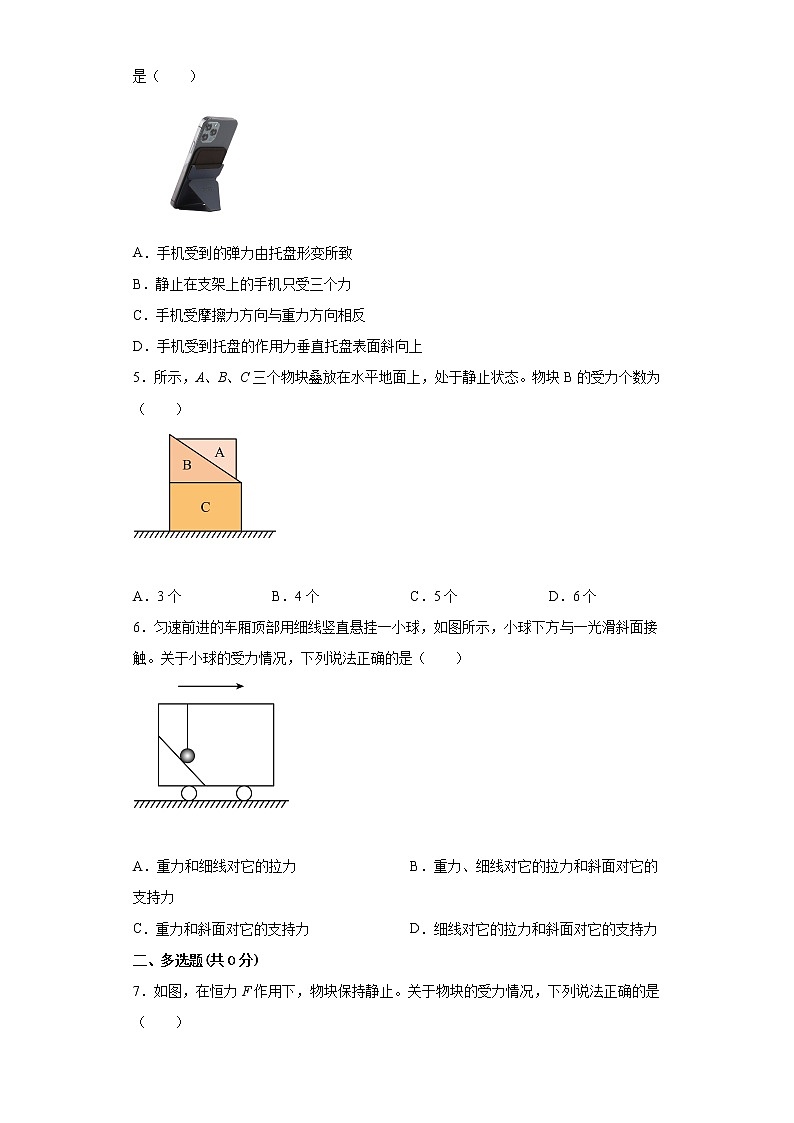

4．如图所示，某手机斜放在支架上，该支架上端的托盘带有磁吸装置下列说法正确的是（ ）
A．手机受到的弹力由托盘形变所致
B．静止在支架上的手机只受三个力
C．手机受摩擦力方向与重力方向相反
D．手机受到托盘的作用力垂直托盘表面斜向上
5．所示，A、B、C三个物块叠放在水平地面上，处于静止状态。物块B的受力个数为（ ）
A．3个B．4个C．5个D．6个
6．匀速前进的车厢顶部用细线竖直悬挂一小球，如图所示，小球下方与一光滑斜面接触。关于小球的受力情况，下列说法正确的是（ ）
A．重力和细线对它的拉力B．重力、细线对它的拉力和斜面对它的支持力
C．重力和斜面对它的支持力D．细线对它的拉力和斜面对它的支持力
二、多选题(共0分)

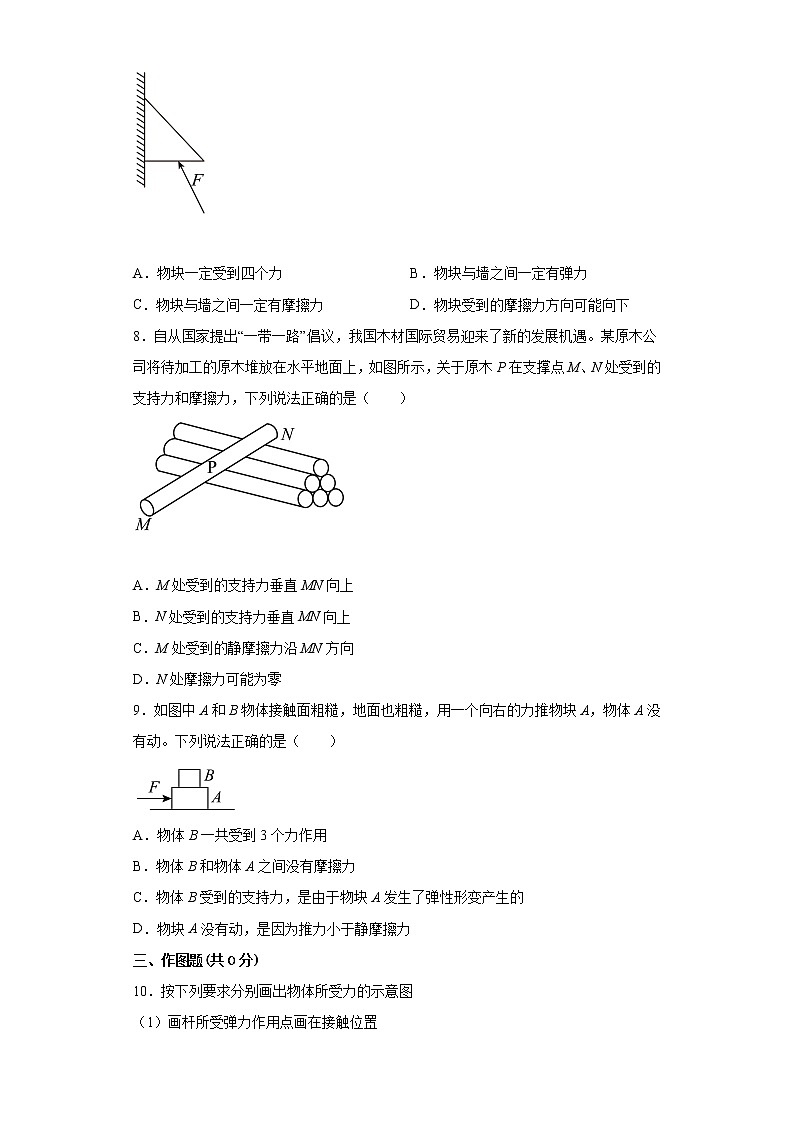

7．如图，在恒力F作用下，物块保持静止。关于物块的受力情况，下列说法正确的是（ ）
A．物块一定受到四个力B．物块与墙之间一定有弹力
C．物块与墙之间一定有摩擦力D．物块受到的摩擦力方向可能向下
8．自从国家提出“一带一路”倡议，我国木材国际贸易迎来了新的发展机遇。某原木公司将待加工的原木堆放在水平地面上，如图所示，关于原木P在支撑点M、N处受到的支持力和摩擦力，下列说法正确的是（ ）
A．M处受到的支持力垂直MN向上
B．N处受到的支持力垂直MN向上
C．M处受到的静摩擦力沿MN方向
D．N处摩擦力可能为零
9．如图中A和B物体接触面粗糙，地面也粗糙，用一个向右的力推物块A，物体A没有动。下列说法正确的是（ ）
A．物体B一共受到3个力作用
B．物体B和物体A之间没有摩擦力
C．物体B受到的支持力，是由于物块A发生了弹性形变产生的
D．物块A没有动，是因为推力小于静摩擦力
三、作图题(共0分)
10．按下列要求分别画出物体所受力的示意图
（1）画杆所受弹力作用点画在接触位置
（2）画出物体A受到所有的力。物体A静止在斜面上。作用点画在物体中心位置
（3）画出物体受到的所有的力。接触面光滑。作用点画在物体中心位置
参考答案：
1．A
【解析】
【详解】
重力方向竖直向下，支持力方向垂直水平地面向上，蹬地时运动员相对地面有向后的运动趋势，所以地面对运动员有向前的摩擦力，故A正确，BCD错误。
故选A。
2．B
【解析】
【详解】
A．起跳时受到的支持力是由于踏板的形变产生的，A错误；
B．研究从起跳到完成抱膝动作的过程中，由于研究的问题与物体的形状有关，因此不可看成质点，B正确；
C．在空中最高点处，速度为零，但受重力作用，不是处于静止状态，C错误；
D．在入水时，受重力、水的阻力、水的浮力作用，D错误。
故选B
3．A
【解析】
【详解】
A．如果P、N之间没有摩擦力，则物块P不能平衡，所以N对P有向左下的支持力和沿着接触面向左上的摩擦力，物块P一定受到4个力的作用，故A正确，B错误；
CD．整体分析可知，墙对N有向上的摩擦力，大小等于两者的重力之和，物块N还受到重力、墙对N的支持力，P对N的支持力，P对N的摩擦力，所以物块N一定受到5个力的作用，CD错误；
故选A。
4．A
【解析】
【详解】
A．根据弹力的产生原因可知，手机受到的弹力由托盘形变所致。故A正确；
B．静止在支架上的手机受四个力作用，分别是自身重力、支架的弹力、支架的摩擦力和支架的磁吸力。故B错误；
C．手机受摩擦力方向沿支架接触面斜向上。故C错误；
D．手机受到托盘的作用力与自身重力等大反向，即竖直向上。故D错误。
故选A。
5．B
【解析】
【详解】
隔离A分析可知，由平衡条件得：A受重力，B对A的支持力和摩擦力，B对A的支持力和摩擦力的合力竖直向上，对B分析，B受重力，A对B的压力和摩擦力，C对A的支持力，由于B对A的支持力和摩擦力的合力竖直向上，则A对B的压力和摩擦力的合力竖直向下，所以B不受C的摩擦力作用，故B受力个数为4个，故B正确，ACD错误。
故选B。
6．A
【解析】
【详解】
因为小球和车厢一起匀速前进，对小球分析：小球匀速直线运动，受力平衡，小球受重力和竖直方向的细线的拉力，二力平衡，小球与接触的斜面弹力为零，A正确，BCD错误。
故选A。
7．BD
【解析】
【详解】
把力F分解为竖直方向与水平方向，因具有水平向左的分力，则物块与墙之间一定有弹力，当竖直分力等于物体重力时，物块与墙之间没有摩擦力，当竖直分力大于重力时物块有向上的运动趋势，则物块受到的摩擦力方向向下，所以物块可以受重力、弹力、恒力F三个力，也可以受重力、弹力、恒力F、摩擦力四个力。
故选BD。
8．BD
【解析】
【详解】
A．M处受到的支持力的方向与地面垂直向上，即坚直向上，故A错误；
B．N处受到的支持力的方向与原木P垂直向上，不是竖直向上，故B正确；
C．原木相对于地有向左运动的趋势，则在M处受到的摩擦力沿地面向右，故C错误；
D．对原木受力分析可知，N处若无相对滑动趋势摩擦力可能为零，若N处存在摩擦力，则沿MN方向，故D正确。
故选BD。
9．BC
【解析】
【详解】
AB．推力推物体A没有动，则物体B也没有动，A与B之间没有相对运动趋势，两者之间无摩擦力，则B物体只受重力和支持力共两个力，故A错误，B正确；
C．物体B受到的支持力是A施加的，则是A物体发生了弹性形变产生的，故C正确；
D．物块A没有动，是因为推力小于最大静摩擦力，而此时的推力等于静摩擦力，故D错误。
故选BC。
10．（1） ；（2）（3）
【解析】
【详解】
（1）物体所受力的示意图如图所示
（2）物体所受力的示意图如图所示
（3）物体所受力的示意图如图所示
1．下列四幅示意图，是对运动员在做立定跳远运动时，脚蹬地起跳前瞬间的受力分析，其中正确的是（ ）
A．B．C．D．
2．2021年8月5日，在东京奥运会女子单人10米台跳水决赛中，我国的跳水小将全红婵凭完美的“水花消失术”，以分的总成绩获得金牌．关于全红婵跳水的过程中的说法正确的是（ ）
A．起跳时受到的支持力是由于脚部的形变产生的
B．研究从起跳到完成抱膝动作的过程中不可看成质点
C．在空中最高点处于静止状态
D．在入水时，受重力、水的阻力、水的浮力和下冲力作用
3．如图所示，有P、N两块质量相同的物块，在物块P上施加一沿水平方向的外力F，使它们叠放在竖直面上且处于静止状态，下列说法正确的是（ ）
A．物块P一定受到4个力的作用B．物块P一定受到3个力的作用
C．物块N一定受到4个力的作用D．物块N可能受到6个力的作用
4．如图所示，某手机斜放在支架上，该支架上端的托盘带有磁吸装置下列说法正确的是（ ）
A．手机受到的弹力由托盘形变所致
B．静止在支架上的手机只受三个力
C．手机受摩擦力方向与重力方向相反
D．手机受到托盘的作用力垂直托盘表面斜向上
5．所示，A、B、C三个物块叠放在水平地面上，处于静止状态。物块B的受力个数为（ ）
A．3个B．4个C．5个D．6个
6．匀速前进的车厢顶部用细线竖直悬挂一小球，如图所示，小球下方与一光滑斜面接触。关于小球的受力情况，下列说法正确的是（ ）
A．重力和细线对它的拉力B．重力、细线对它的拉力和斜面对它的支持力
C．重力和斜面对它的支持力D．细线对它的拉力和斜面对它的支持力
二、多选题(共0分)
7．如图，在恒力F作用下，物块保持静止。关于物块的受力情况，下列说法正确的是（ ）
A．物块一定受到四个力B．物块与墙之间一定有弹力
C．物块与墙之间一定有摩擦力D．物块受到的摩擦力方向可能向下
8．自从国家提出“一带一路”倡议，我国木材国际贸易迎来了新的发展机遇。某原木公司将待加工的原木堆放在水平地面上，如图所示，关于原木P在支撑点M、N处受到的支持力和摩擦力，下列说法正确的是（ ）
A．M处受到的支持力垂直MN向上
B．N处受到的支持力垂直MN向上
C．M处受到的静摩擦力沿MN方向
D．N处摩擦力可能为零
9．如图中A和B物体接触面粗糙，地面也粗糙，用一个向右的力推物块A，物体A没有动。下列说法正确的是（ ）
A．物体B一共受到3个力作用
B．物体B和物体A之间没有摩擦力
C．物体B受到的支持力，是由于物块A发生了弹性形变产生的
D．物块A没有动，是因为推力小于静摩擦力
三、作图题(共0分)
10．按下列要求分别画出物体所受力的示意图
（1）画杆所受弹力作用点画在接触位置
（2）画出物体A受到所有的力。物体A静止在斜面上。作用点画在物体中心位置
（3）画出物体受到的所有的力。接触面光滑。作用点画在物体中心位置
参考答案：
1．A
【解析】
【详解】
重力方向竖直向下，支持力方向垂直水平地面向上，蹬地时运动员相对地面有向后的运动趋势，所以地面对运动员有向前的摩擦力，故A正确，BCD错误。
故选A。
2．B
【解析】
【详解】
A．起跳时受到的支持力是由于踏板的形变产生的，A错误；
B．研究从起跳到完成抱膝动作的过程中，由于研究的问题与物体的形状有关，因此不可看成质点，B正确；
C．在空中最高点处，速度为零，但受重力作用，不是处于静止状态，C错误；
D．在入水时，受重力、水的阻力、水的浮力作用，D错误。
故选B
3．A
【解析】
【详解】
A．如果P、N之间没有摩擦力，则物块P不能平衡，所以N对P有向左下的支持力和沿着接触面向左上的摩擦力，物块P一定受到4个力的作用，故A正确，B错误；
CD．整体分析可知，墙对N有向上的摩擦力，大小等于两者的重力之和，物块N还受到重力、墙对N的支持力，P对N的支持力，P对N的摩擦力，所以物块N一定受到5个力的作用，CD错误；
故选A。
4．A
【解析】
【详解】
A．根据弹力的产生原因可知，手机受到的弹力由托盘形变所致。故A正确；
B．静止在支架上的手机受四个力作用，分别是自身重力、支架的弹力、支架的摩擦力和支架的磁吸力。故B错误；
C．手机受摩擦力方向沿支架接触面斜向上。故C错误；
D．手机受到托盘的作用力与自身重力等大反向，即竖直向上。故D错误。
故选A。
5．B
【解析】
【详解】
隔离A分析可知，由平衡条件得：A受重力，B对A的支持力和摩擦力，B对A的支持力和摩擦力的合力竖直向上，对B分析，B受重力，A对B的压力和摩擦力，C对A的支持力，由于B对A的支持力和摩擦力的合力竖直向上，则A对B的压力和摩擦力的合力竖直向下，所以B不受C的摩擦力作用，故B受力个数为4个，故B正确，ACD错误。
故选B。
6．A
【解析】
【详解】
因为小球和车厢一起匀速前进，对小球分析：小球匀速直线运动，受力平衡，小球受重力和竖直方向的细线的拉力，二力平衡，小球与接触的斜面弹力为零，A正确，BCD错误。
故选A。
7．BD
【解析】
【详解】
把力F分解为竖直方向与水平方向，因具有水平向左的分力，则物块与墙之间一定有弹力，当竖直分力等于物体重力时，物块与墙之间没有摩擦力，当竖直分力大于重力时物块有向上的运动趋势，则物块受到的摩擦力方向向下，所以物块可以受重力、弹力、恒力F三个力，也可以受重力、弹力、恒力F、摩擦力四个力。
故选BD。
8．BD
【解析】
【详解】
A．M处受到的支持力的方向与地面垂直向上，即坚直向上，故A错误；
B．N处受到的支持力的方向与原木P垂直向上，不是竖直向上，故B正确；
C．原木相对于地有向左运动的趋势，则在M处受到的摩擦力沿地面向右，故C错误；
D．对原木受力分析可知，N处若无相对滑动趋势摩擦力可能为零，若N处存在摩擦力，则沿MN方向，故D正确。
故选BD。
9．BC
【解析】
【详解】
AB．推力推物体A没有动，则物体B也没有动，A与B之间没有相对运动趋势，两者之间无摩擦力，则B物体只受重力和支持力共两个力，故A错误，B正确；
C．物体B受到的支持力是A施加的，则是A物体发生了弹性形变产生的，故C正确；
D．物块A没有动，是因为推力小于最大静摩擦力，而此时的推力等于静摩擦力，故D错误。
故选BC。
10．（1） ；（2）（3）
【解析】
【详解】
（1）物体所受力的示意图如图所示
（2）物体所受力的示意图如图所示
（3）物体所受力的示意图如图所示
