2020届九年级中考物理一轮复习知识点提高训练卷：欧姆定律

这是一份2020届九年级中考物理一轮复习知识点提高训练卷：欧姆定律，共17页。试卷主要包含了如图所示的电路，电源电压恒为4等内容，欢迎下载使用。

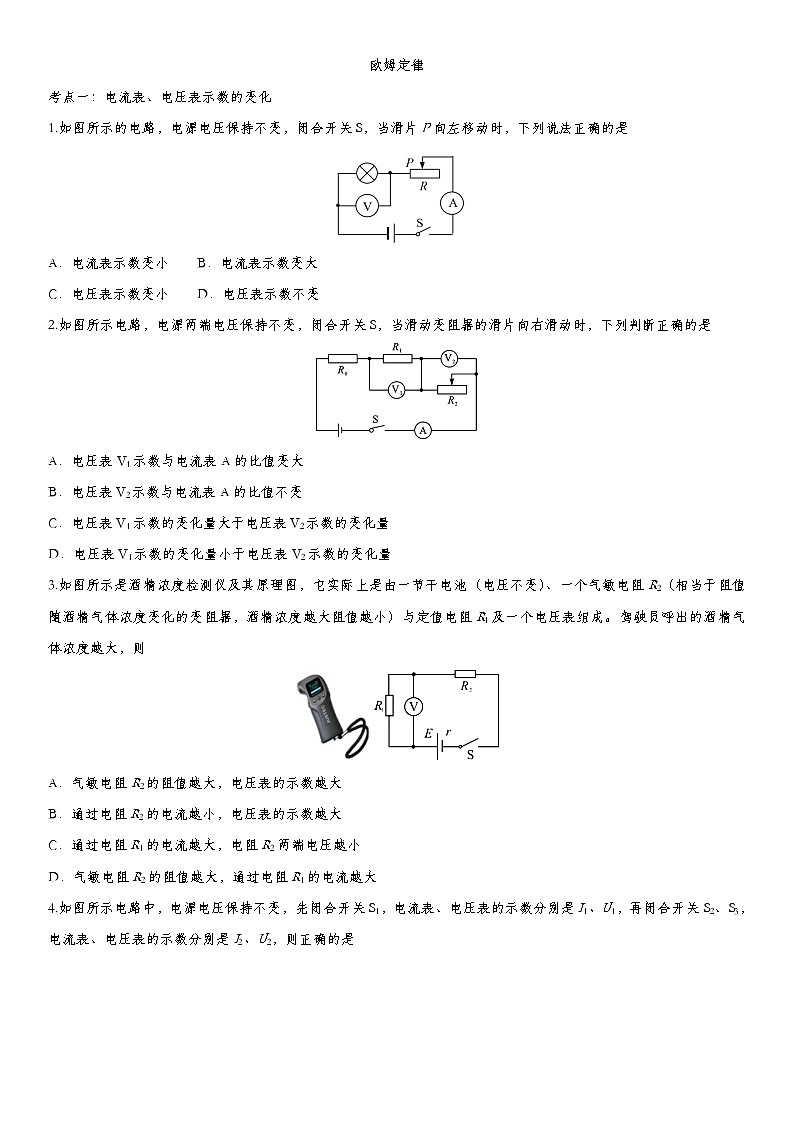

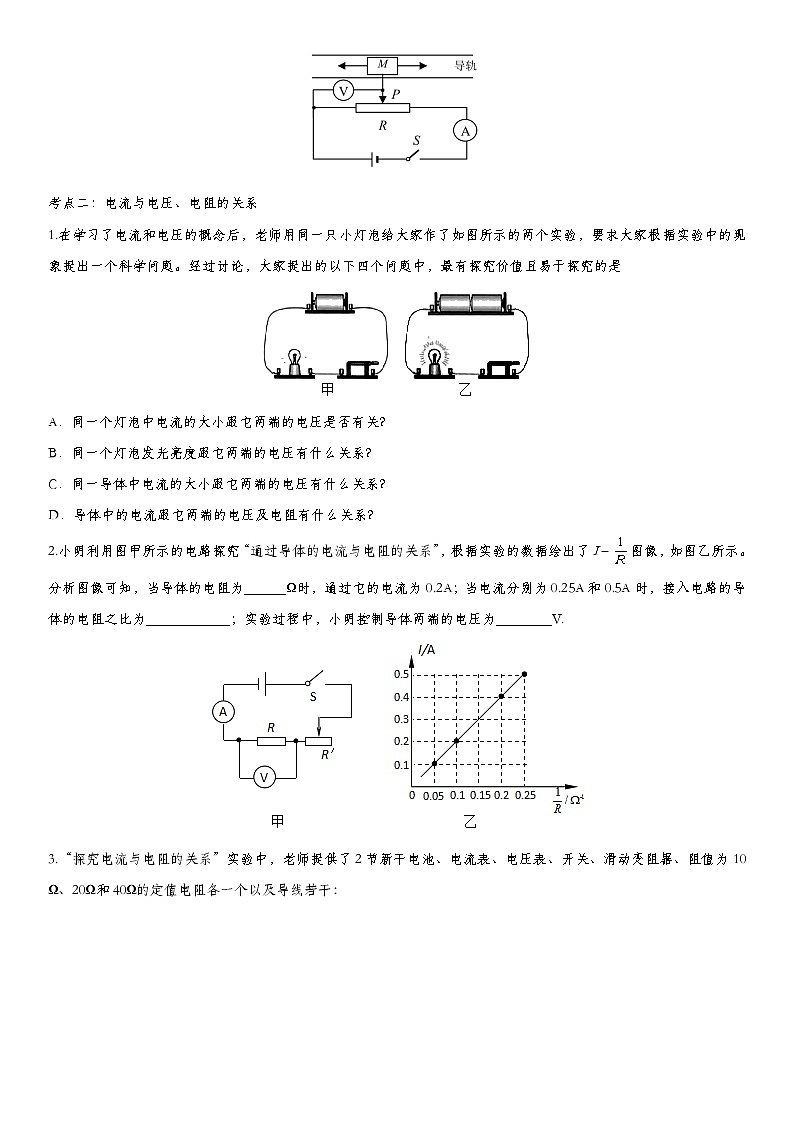

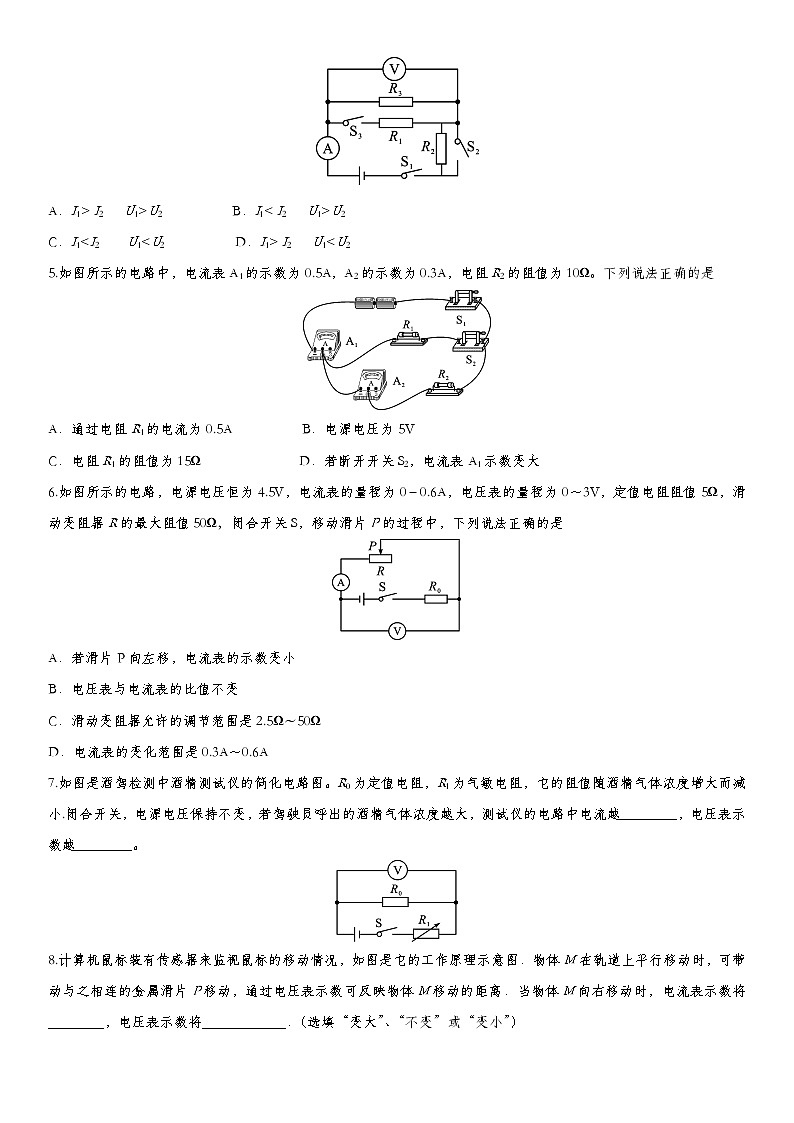

欧姆定律考点一：电流表、电压表示数的变化1.如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是A．电流表示数变小    B．电流表示数变大C．电压表示数变小    D．电压表示数不变2.如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是A．电压表V1示数与电流表A的比值变大B．电压表V2示数与电流表A的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量3.如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则A．气敏电阻R2的阻值越大，电压表的示数越大B．通过电阻R2的电流越小，电压表的示数越大C．通过电阻R1的电流越大，电阻R2两端电压越小D．气敏电阻R2的阻值越大，通过电阻R1的电流越大4.如图所示电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别是I1、U1，再闭合开关S2、S3，电流表、电压表的示数分别是I2、U2，则正确的是A．I1> I2   U1>U2          B．I1< I2   U1>U2C．I1<I2    U1<U2          D．I1> I2   U1<U25.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是A．通过电阻R1的电流为0.5A          B．电源电压为5VC．电阻R1的阻值为15Ω              D．若断开开关S2，电流表A1示数变大6.如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A7.如图是酒驾检测中酒精测试仪的简化电路图。R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小.闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中电流越________，电压表示数越________。8.计算机鼠标装有传感器来监视鼠标的移动情况，如图是它的工作原理示意图．物体M在轨道上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离．当物体M向右移动时，电流表示数将＿＿＿＿，电压表示数将＿＿＿＿＿＿．（选填“变大”、“不变”或“变小”）考点二：电流与电压、电阻的关系1.在学习了电流和电压的概念后，老师用同一只小灯泡给大家作了如图所示的两个实验，要求大家根据实验中的现象提出一个科学问题。经过讨论，大家提出的以下四个问题中，最有探究价值且易于探究的是A．同一个灯泡中电流的大小跟它两端的电压是否有关？B．同一个灯泡发光亮度跟它两端的电压有什么关系？C．同一导体中电流的大小跟它两端的电压有什么关系？D．导体中的电流跟它两端的电压及电阻有什么关系？2.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图像，如图乙所示。分析图像可知，当导体的电阻为＿＿＿Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为＿＿＿＿＿＿；实验过程中，小明控制导体两端的电压为＿＿＿＿V.3.“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：（1）用笔画线将实物图（图甲）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数，其原因可能是＿＿＿＿．（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图乙所示，读数为＿＿＿＿A．实验过程中应保持电压表示数为＿＿＿＿V不变．（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成＿＿＿＿（选填“正比”或“反比”）．（5）根据表格中的数据判断所选用的滑动变阻器可能是＿＿＿＿（选填“A”或“B”）．A．“50Ω  0.5A”         B．“10Ω  1A”4.某实验小组同学在“探究电流与电压的关系”实验中：（1）应该采用的实验方法是____________。（2）如图甲所示，连接电路时，开关应处于________状态。（3）实验中，滑动变阻器的主要作用：一是改变电阻两端的电压大小，二是________。（4）闭合开关，电流表示数很大，而电压表示数很小，原因可能是______________。（5）通过图乙U﹣I图象得出错误的结论：在电阻不变时，通过的电流与电压成反比。请你分析错误的原因：____________________________。（6）该小组的同学们为了测定待测电阻Rx的阻值，在图甲电路（电源电压恒定）中接入电阻Rx替换R0，电流表和电压表的位置保持不变，则他们应进行的操作：①闭合开关S，将滑片移至最左端，读出电流表示数为I1；②________________，读出电流表示数为I2；③待测电阻Rx阻值的表达式为Rx=____________（用I1、I2、R表示）。考点三：动态电路计算1.某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．滑动变阻器阻值变化范围为1Ω～5ΩD．将Rx从5Ω换成10Ω后，应将滑片P向左移2.如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关SA．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃3.如图甲所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：（1）电源电压；（2）滑片P滑到ab中点时电压表的示数．     考点四：欧姆定律的应用1如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是A．灯L断路    B．灯L短路    C．变阻器R断路    D．变阻器R短路2.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲:U乙=4:3；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲:I乙是A．1:1          B．4:3          C．3:4          D．16:93.两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为＿＿＿＿；将它们并联接入电路中，通过甲乙两电阻的电流之比为＿＿＿＿。4.当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是＿＿＿Ω；当它两端电压为0V时，该导体的电阻为＿＿＿Ω。5.两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_________Ω，电源电压最多为_________V；若将它们并联时干路电流最大是_________A。6.如图甲所示是电阻R和灯泡L的I－U图象．由图可知，电阻R的阻值是________Ω.将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3 A，则电源电压为________V.7.如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为＿＿＿，则电源电压是＿＿＿，R2电阻阻值为＿＿＿。8.如图甲所示是电阻R和灯泡L的U－I图像，由图可知电阻R的阻值是＿＿＿＿Ω；若将电阻R和小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源的电压是＿＿＿＿V。考点五：电阻的测量1.某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的2.某校学习小组想用不同方法测量未知电阻Rx的阻值，他们分成甲、乙两组分别进行实验：（1）甲组设计了如图甲所示的电路图；①请用笔画线代替导线将实物电路图乙连接完整（要求滑片P向左滑动时电路中的电流变大）；②连接好电路后在开关闭合前，滑动变阻器的滑片P应滑至最＿＿＿＿＿＿端（选填“左”或“右”）③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，此时电压表的示数记为U，电流表的示数记为I，则待测电阻Rx=＿＿＿＿＿＿（用题中给的字母表示）。（2）乙小组设计实验电路图如图丙所示（其中电阻R1=8Ω）；①根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或Rx中的一处发生故障，则故障是＿＿＿＿＿＿（选填“R1断路”“R1短路”“Rx断路”或“Rx短路”）②故障排除后，闭合开关S得到电流表A2的示数I2=0.48A，电流表A1的示数如图丁所示，则I1＿＿＿＿＿＿A；乙小组所测待测电阻Rx=＿＿＿＿＿＿Ω3.如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示。（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值.    参考答案考点一：电流表、电压表示数的变化1.如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是A．电流表示数变小    B．电流表示数变大C．电压表示数变小    D．电压表示数不变【答案】B2.如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是A．电压表V1示数与电流表A的比值变大B．电压表V2示数与电流表A的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量【答案】D3.如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则A．气敏电阻R2的阻值越大，电压表的示数越大B．通过电阻R2的电流越小，电压表的示数越大C．通过电阻R1的电流越大，电阻R2两端电压越小D．气敏电阻R2的阻值越大，通过电阻R1的电流越大【答案】C4.如图所示电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别是I1、U1，再闭合开关S2、S3，电流表、电压表的示数分别是I2、U2，则正确的是A．I1> I2   U1>U2          B．I1< I2   U1>U2C．I1<I2    U1<U2          D．I1> I2   U1<U2【答案】C5.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω。下列说法正确的是A．通过电阻R1的电流为0.5A          B．电源电压为5VC．电阻R1的阻值为15Ω              D．若断开开关S2，电流表A1示数变大【答案】C6.如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A【答案】D7.如图是酒驾检测中酒精测试仪的简化电路图。R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小.闭合开关，电源电压保持不变，若驾驶员呼出的酒精气体浓度越大，测试仪的电路中电流越________，电压表示数越________。【答案】大  大8.计算机鼠标装有传感器来监视鼠标的移动情况，如图是它的工作原理示意图．物体M在轨道上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离．当物体M向右移动时，电流表示数将＿＿＿＿，电压表示数将＿＿＿＿＿＿．（选填“变大”、“不变”或“变小”）【答案】不变   变大考点二：电流与电压、电阻的关系1.在学习了电流和电压的概念后，老师用同一只小灯泡给大家作了如图所示的两个实验，要求大家根据实验中的现象提出一个科学问题。经过讨论，大家提出的以下四个问题中，最有探究价值且易于探究的是A．同一个灯泡中电流的大小跟它两端的电压是否有关？B．同一个灯泡发光亮度跟它两端的电压有什么关系？C．同一导体中电流的大小跟它两端的电压有什么关系？D．导体中的电流跟它两端的电压及电阻有什么关系？【答案】C2.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图像，如图乙所示。分析图像可知，当导体的电阻为＿＿＿Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为＿＿＿＿＿＿；实验过程中，小明控制导体两端的电压为＿＿＿＿V.【答案】10   2∶1   23.“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：（1）用笔画线将实物图（图甲）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）；（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表示数，其原因可能是＿＿＿＿．（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图乙所示，读数为＿＿＿＿A．实验过程中应保持电压表示数为＿＿＿＿V不变．（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成＿＿＿＿（选填“正比”或“反比”）．（5）根据表格中的数据判断所选用的滑动变阻器可能是＿＿＿＿（选填“A”或“B”）．A．“50Ω  0.5A”         B．“10Ω  1A”【答案】（1）如图（2）定值电阻断路（3）0.2   2   （4）反比（5）A4.某实验小组同学在“探究电流与电压的关系”实验中：（1）应该采用的实验方法是____________。（2）如图甲所示，连接电路时，开关应处于________状态。（3）实验中，滑动变阻器的主要作用：一是改变电阻两端的电压大小，二是________。（4）闭合开关，电流表示数很大，而电压表示数很小，原因可能是______________。（5）通过图乙U﹣I图象得出错误的结论：在电阻不变时，通过的电流与电压成反比。请你分析错误的原因：____________________________。（6）该小组的同学们为了测定待测电阻Rx的阻值，在图甲电路（电源电压恒定）中接入电阻Rx替换R0，电流表和电压表的位置保持不变，则他们应进行的操作：①闭合开关S，将滑片移至最左端，读出电流表示数为I1；②________________，读出电流表示数为I2；③待测电阻Rx阻值的表达式为Rx=____________（用I1、I2、R表示）。【答案】（1）控制变量法；（2）断开；（3）保护电路；（4）滑动变阻器接入电路的电阻过小；（5）变阻器的电阻是不断改变的；（6）②滑片移至最右端（接入最大值）；③。考点三：动态电路计算1.某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．滑动变阻器阻值变化范围为1Ω～5ΩD．将Rx从5Ω换成10Ω后，应将滑片P向左移【答案】C2.如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示．若闭合开关SA．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃【答案】D3.如图甲所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示．求：（1）电源电压；（2）滑片P滑到ab中点时电压表的示数．【答案】（1）6V（2）3V考点四：欧姆定律的应用1如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是A．灯L断路    B．灯L短路    C．变阻器R断路    D．变阻器R短路【答案】B2.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲:U乙=4:3；若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲:I乙是A．1:1          B．4:3          C．3:4          D．16:9【答案】B3.两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为＿＿＿＿；将它们并联接入电路中，通过甲乙两电阻的电流之比为＿＿＿＿。【答案】1:2   2:14.当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是＿＿＿Ω；当它两端电压为0V时，该导体的电阻为＿＿＿Ω。【答案】15   155.两个标有“5Ω 1A”和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_________Ω，电源电压最多为_________V；若将它们并联时干路电流最大是_________A。【答案】15   9   1.5A6.如图甲所示是电阻R和灯泡L的I－U图象．由图可知，电阻R的阻值是________Ω.将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3 A，则电源电压为________V.【答案】10　47.如图所示，电源电压恒定，R1为20Ω，闭合开关S，断开开关S1时电流表示数为0.3A；若闭合S1电流表示数为0.5A，通过R2的电流为＿＿＿，则电源电压是＿＿＿，R2电阻阻值为＿＿＿。【答案】0.2A   6V   30Ω8.如图甲所示是电阻R和灯泡L的U－I图像，由图可知电阻R的阻值是＿＿＿＿Ω；若将电阻R和小灯泡L串联在电路中（如图乙），电流表示数为0.4A，则电源的电压是＿＿＿＿V。【答案】5   3考点五：电阻的测量1.某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的【答案】C2.某校学习小组想用不同方法测量未知电阻Rx的阻值，他们分成甲、乙两组分别进行实验：（1）甲组设计了如图甲所示的电路图；①请用笔画线代替导线将实物电路图乙连接完整（要求滑片P向左滑动时电路中的电流变大）；②连接好电路后在开关闭合前，滑动变阻器的滑片P应滑至最＿＿＿＿＿＿端（选填“左”或“右”）③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，此时电压表的示数记为U，电流表的示数记为I，则待测电阻Rx=＿＿＿＿＿＿（用题中给的字母表示）。（2）乙小组设计实验电路图如图丙所示（其中电阻R1=8Ω）；①根据电路图连接好电路，闭合开关S，发现电流表A1的示数为零、电流表A2的示数正常，若只有R1或Rx中的一处发生故障，则故障是＿＿＿＿＿＿（选填“R1断路”“R1短路”“Rx断路”或“Rx短路”）②故障排除后，闭合开关S得到电流表A2的示数I2=0.48A，电流表A1的示数如图丁所示，则I1＿＿＿＿＿＿A；乙小组所测待测电阻Rx=＿＿＿＿＿＿Ω【答案】（1）右U/I（2）R1断路   0.36   63.如图甲所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示。（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1或R2。（4）此时替换后电流表示数减少了0.3A，求未知电阻Rx的阻值.【答案】（1）由题意可知，电流表A1测得是通过R1的电流，示数为0.3A；电流表A测得是干路电流，示数为1.5A； R1=30Ω，由欧姆定律可知：U=IR=0.3×30V=9V，电源电压是9V（2）由并联电路的电流特点可知：I2=I－I1=1.5－0.3A=1.2A，通过R2的电流是1.2A。（3）用Rx替换电阻后，只有一只电表示数变化，若替换的R1，则两只电表示数都要改变，若替换的是R2，则根据并联电路特点，A1示数不变，A表示数变化，所以Rx替换的是R2。（4）I=1.5－0.3A=1.2A，Ix=1.2－0.3A=0.9A, Rx=U/Ix=9/0.9Ω=10Ω所以Rx的阻值是10Ω。
